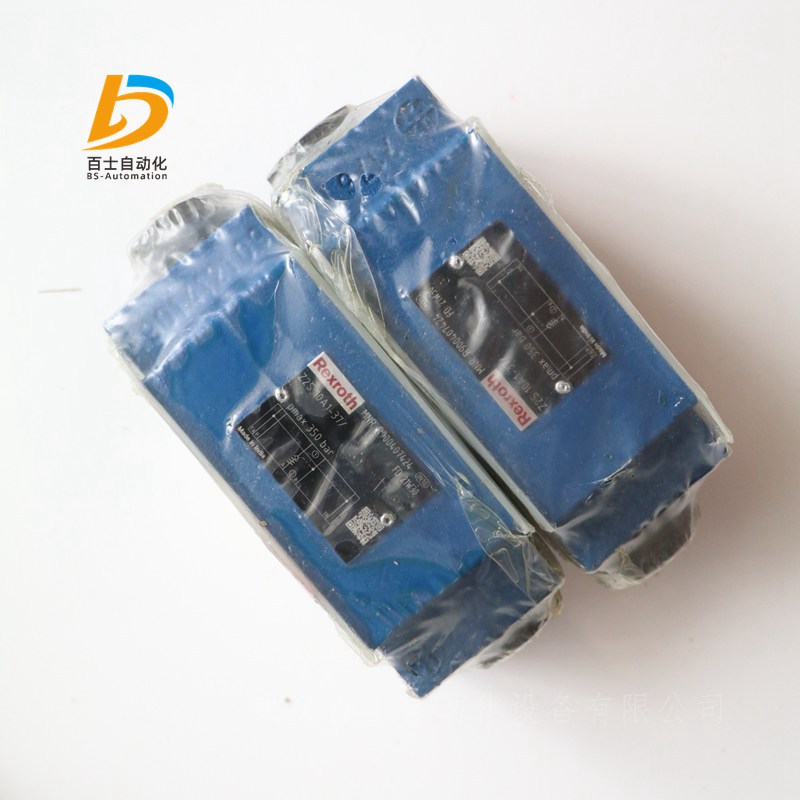

力士樂REXROTH單向閥Z2S10A1-3X/
R900407424 Z2S10A1-37/
公稱尺寸 10，A1 → A2，機械操作
高功率范圍的工業液壓閥。在選定的連接處可靠地切斷油流。
閥座閥
直接操作
開啟壓力1.5巴
產品特性
連接圖像 ISO 4401-05-04-0-05
產品系列 Z2S10
壓力[bar] 315
體積流量[l/min] 120
活塞符號 A1→A2
連接類型 中間組件
標稱尺寸 10.
操作類型 具有機械操作
連接數 4.
開關位置數量 2.
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封 NBR
重量[kg]2.64

力士樂REXROTH先導式單向閥
Z2S 10
規格 10
組件系列 3X
大工作壓力 315 bar
大流量 120 l/min
用于垂直疊加的疊加閥
油口安裝面符合 ISO 4401-05-04-0-05, ISO 4401-05-05-0-05
用于一個或兩個執行機構油口的無泄漏阻塞，可選
不同的開啟壓力
帶預開口（標準）；不帶預開口（可選）
單向閥安裝套件可單獨使用
防腐蝕設計
Z2S 型單向閥是采用疊加閥板設計的先導式單向閥。
用于一個或兩個執行機構油口的無泄漏阻塞，甚至能夠用于長期停機的情況。
在方向A1到A2 或 B1 到B2 上，可以自由流動；在相反方向上，流動被阻塞。
例如，如果閥門的流向是從A1到A2，控制閥芯將向 B 側方向移動，打開球座閥并推動閥心偏離其閥座。液壓油現在即可從B2 流向B1。
為了可以安全地封閉球座閥，必須液壓卸載控制閥芯（請參閱油路示例）。
預開口
由于預開口的存在，加壓液體可以進行衰減降壓。這樣避免了可能的換向沖擊。
由于使用的是具有擴大的開口控制面積比的兩級設置，使用較低的先導壓力也可以安全卸載。
德國力士樂REXROTH單向閥訂貨號和型號：
R900407424 Z2S10A1-3X/
R900407424 Z2S10A1-37/
R900407434 Z2S10B1-3X/
R900407465 Z2S10B1-37/V
R900407465 Z2S10B1-3X/V
R900407439 Z2S10-1-37/V
R900407439 Z2S10-1-3X/V
R900407440 Z2S10A1-3X/V
R900407394 Z2S10-1-34
R900407394 Z2S10-1-3X/
R900407394 Z2S10-1-37/
R900421985 Z2S10-2-3X
R900421985 Z2S10-2-37/

力士樂REXROTH先導式比例溢流閥
內置有電子控制單元(OBE）和位置反饋器
型號DBEBE6X
通徑_(NG) 6
設備系列1X
天工作壓力 P 315 bar, T 250 bar
矢體積流量40I/min
特征
-具有位置反饋功能和內置式電子控制單元的先導閥，用于限制系統壓力
（控制油僅在內部）
-可通過銜鐵相對于壓縮彈簧的位置進行調節
-位置可調，小滯后量<1%，執行時間短，
-即使當電子控制單元損壞時，也能大程度地實現過壓保護
（線圈電流I>|ma）
-用于閥板安裝，安裝孔符合ISO 4401-03-02-0-94,
-線纜插座根據 DIN43563-AM6
-適用于內置式電子控制單元
CE，EMV 規范 EN 61000-6-2:2002-08 和EN 61000-6-3:2002-08 均能滿足
Ue=24Vnom=
電氣連接6P PE
控制信號
-標準型 0... 10 V (A1)
-變型 4...20 mA (F1)
出廠時已校準閥特性曲線
功能，剖面圖
概述
DBEBE6X型比例溢流閥是用來限制系統壓力的先導閥。可利用內置式電子控制單元，通過位置可調的比例電磁鐵進行控制。
使用這些閥能夠?qū)崿F(xiàn)較短的執行時間和較小的滯后量。
基本原理
通過電子控制單元確定某個設定值，對系統壓力進行調節。電子控制單元根據設定值對位置可調的電磁鐵進行控制。
比例電磁閥用來克服彈簧力保持住位置，彈簧力與系統壓力成正比。
通過供油孔將流量小于<0,61/min的控制油供應給先導級。
通過錐孔/座孔構造確定壓力級“Pmax”。
提供大程度的過壓保護
如果電子控制單元中出現故障，并因此失控而超過了線圈電流（Imax），則主要由大彈簧力來實現過壓保護。
圓柱頭螺絲  2910151166
線纜插座
1834482022
1834482026
1834482023
1834482024
1834482252
測試與維修設備
VT-PE-TB3 型測試盒
VT-PA-2 型測量適配器6P PE
技術參數
常規參數
結構型式
先導級 座閥
主級 滑閥
控制 具有位置調節功能的比例電磁閥，OBE
安裝方式 板式連接,NG6 安裝孔 (ISO 4401-03-02-0-94)
安裝位置 任意
環境溫度范圍 -20... 50℃
質量 3.4kg
抗振強度，試驗條件 大25g，三維隨機振動試驗（24小時)
液壓參數(使用HLP 46 的測定值，油=40℃士5?C)
液壓油 符合DIN51524...535標準的液壓油，可根據需要使用其它介質
粘度范圍
推薦值 20...00mm?/s
大允許值 10...800mm?/s
液壓油溫度范圍 -20... 70℃
液壓油的大允許污染程度清潔度等級根據ISO 4406 (c) 等級18/16/131)
大調節壓力（當Q=1I/min) 80bar 180bar 315bar
小壓力（當 Q=1 I/min) 7bar 8bar 10bar
大過壓保護
機械式，例如當線圈電流I>Ima <90bar <190bar <325bar
大工作壓力 接口P：315bar
大壓力 接口T：250bar
控制油流量 大約0,6Vmin
大流量 40Vmin
靜態/動態參數
滯后量 ≤1%
加工公差 ≤?50%
執行時間
100%信號變化 70ms
10%信號變化 15ms
溫度波動 <1% 當AT= 40?C
電氣參數，集成于閥中的電子控制單元
相對接通時間 100%  ED
防護等級 IP 65, 根據 DIN 40050 和 IEC 14434/5
連接 線纜插座 6P PE, DIN 43563
功耗 電磁鐵45 mm=40VA大
外部保險絲 2.5 A
力士樂REXROTH先導式比例溢流閥訂貨號和型號：
0811402084 DBEBE6X-1X/80G24K31F1M
0811402076 DBEBE6X-1X/315G24K31A1M
R901126712 DBEBE6X-1X/315G24K31F1M
R901126712 DBEBE6X-11/315G24K31F1M

力士樂REXROTH比例溢流閥0811402076
比例溢流閥 DBEBE6X-1X/315G24K31A1M
0811402076 DBEBE6X-11/315G24K31A1M
規格 6，P → T，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
閥座
由伺服電動機控制的
壓力等級315巴
模擬電子學
產品屬性
連接圖 ISO 4401-03-02-02-94
產品系列 DBEBE6X
工作壓力[bar] 315
流量[l/min] 40
滑閥符號 P→T
連接類型 底板安裝
大小 6.
驅動類型 帶車載電子設備的電氣
端口數 4.
切換位置數量 2.
電源電壓 24伏直流電
電子連接器 連接器，7極（6 PE）
電氣連接說明 符合EN 175201-804的7極（6 PE）連接器
無線連接 模擬，命令值0…10 V
符合性說明 EMC指令EN 61000-6-2:2002-08和EN 61000-6-3:2002-08
液壓油 HL，HLP
密封 NBR
重量[kg] 3.5

力士樂REXROTH比例溢流閥R901126712
比例溢流閥 DBEBE6X-1X/315G24K31F1M
R901126712 DBEBE6X-11/315G24K31F1M
公稱尺寸 6, , P → T, , 通過集成電子元件實現電氣控制, , 24 VDC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
閥座
由伺服電動機控制的
壓力等級315巴
模擬電子學
產品屬性
連接圖 ISO 4401-03-02-02-94
產品系列 DBEBE6X
大工作壓力[bar] 315
大流量[l/min] 40
滑閥符號 P→T
連接類型 底板安裝
大小 6.
驅動類型 帶集成電子設備的電氣
端口數 4.
切換位置數量 2.
電源電壓 24伏直流電
電子連接器 連接器，7極（6 PE）
電氣連接說明 符合EN 175201-804的7極（6 PE）連接器
無線連接 模擬，指令值4…20mA
符合性說明 EMC指令EN 61000-6-2:2002-08和EN 61000-6-3:2002-08
液壓油 HL，HLP
密封 NBR
重量[kg] 3.5


力士樂REXROTH先導式比例減壓閥
DRE(M) 10, DRE(M) 20
規格 10, 25
組件系列 6X
大工作壓力 315 bar
大流量 300 l/min
安裝位置  任意
重量  4.7kg  6kg
存儲溫度范圍  -20 … 80℃
環境溫度范圍  -20 … 70℃
先導流量  0.8l/min
大流量  200l/min  300l/min
液壓油溫度范圍  -20 … 80℃
粘度范圍   15 … 380mm?/s
液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15 符合 ISO 4406 (c)
滯后  ? 3.5%
重復精度  < ? 2%
線性  ? 2%
控制值壓力特性曲線的制造公差  ? 3.5
階躍響應  10 ... 90%  ≈ 130ms
特點
用于降低系統壓力的閥
通過比例電磁鐵操作
帶可旋轉和可拆卸線圈的比例電磁鐵
用于底板安裝：油口安裝面符合 ISO 5781
A 到 Y 的第三條油路 (φ 7.5 mm)
線性化的壓力/給定值特性曲線
瞬態響應良好
可在 A 和 B 之間安裝可選單向閥
可選大壓力限制
DRE(M) 型閥門屬于先導式減壓閥。這些閥可用于降低工作壓力。
這些閥門的基本構成是帶比例電磁鐵的先導控制閥、帶主閥心的主閥，以及可選單向閥。
型號 DRE...
可通過比例電磁鐵根據控制值設置通道 A 中的壓力。
在靜止位置時 – 即通道 B 中沒有壓力時 – 彈簧將主閥芯保持在其初始位置。從通道 B 到通道 A 的連接關閉。因此可避免啟動躍變。
施加在通道 A 中的壓力通過孔作用于主閥芯的面。先導油從通道 B 穿過孔 流到恒定電流控制處，恒定電流控制保持先導流量恒定，與通道 A 和 B 之間的壓降無關。先導流量從
恒定電流控制處流入彈簧腔，穿過孔和，通過閥座 流進通道Y并由此回流。通過相關放大器對通道 A 中所需壓力進行預設。比例電磁鐵將閥架向閥座方向移動，并將彈簧腔中的壓力限制為設定值。如果通道 A 處壓力低于預設控制值，則彈簧腔內的較高壓力將會令主閥芯右移。從 B 到 A 的連接打開。如果已達到 A 處的調定壓力，此時主閥芯處的力達到平衡 - 主閥芯處于控制位置。
通道 A 的閥芯端面 處壓力 = 彈簧腔閥芯端面處壓力 – 彈簧力
如果在立式液壓油柱（例如，切斷位置的液壓缸活塞）中，要降低 A 處壓力（例如），則可以通過控制電子元件預設較低的控制值，這樣即可預選出較低的壓力值，該壓力值將立刻出現在彈簧腔內。作用于主閥芯表面 的 A 處的較高壓力值將主閥芯推向保護塞的方向，到達切斷位置。A 到 B 的連接堵塞，A 到 Y 的連接打開。彈簧處的力當前反向作用于主閥芯表面 的液壓力。在此主閥芯位置處，液壓油可從通道 A 經控制邊流向 Y，進入回流。
當 A 處壓力降至彈簧腔中的壓力和彈簧的 ?p 之和時，主閥芯將關閉控制邊 A 到 Y 處插口中的大控制孔。
相對于 A 處新控制值的剩余壓差約為 10 bar，當前壓力只可通過控制孔卸載。如此即可在無壓力下沖情況下實現良好瞬態響應。為實現由通道 A 到通道 B 的自由回流，可選擇安裝單向閥。通道 A 處部分充液流量同時可通過打開的主閥芯 A 到 Y 的控制邊流入回流。
型號 DREM...
為了提供液壓保護，防止比例電磁鐵上出現不允許的高電氣控制電流，導致油口 A 產生超額壓力，可以選擇安裝一個彈簧負載溢流閥，用于限制大壓力。此大壓力限制為基于相關壓力等級所設預設值。
德國力士樂REXROTH先導式比例減壓閥訂貨號和型號：
R901214427 DRE10-6X/100YG24K4V
R901306349 DRE10-6X/200YG24-8K4M
R901279573 DREM10-6X/100YG24-8K4M
R901279577 DREM10-61/200YG24-8K4M
R901298578 DREM10-6X/315YMG24K4M
R901277135 DREM10-61/100YG24K4M
R901277138 DREM10-61/200YG24K4V
R901277139 DREM10-6X/315YG24K4M

力士樂REXROTH比例減壓閥R901277138
減壓閥 DREM10-6X/200YG24K4V
R901277138 DREM10-61/200YG24K4V
公稱尺寸 10, , B → A, , 通過外部電子元件實現電氣控制, , 24 VDC
高性能范圍內的工業液壓閥。可靠地將壓力降至指令值信號。
產品屬性
連接圖 ISO 5781
產品系列
DRE（M）（E）10,20
工作壓力[bar] 315
流量[l/min] 300
滑閥符號 B→A
連接類型 底板安裝
大小 10
驅動類型 帶外部電子設備的電氣
端口數 3.
切換位置數量 2.
電源電壓 24伏直流電
電子連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 4.8

力士樂REXROTH先導式比例溢流閥
(Z)DBE 6, (Z)DBEE 6
規格 6
組件系列 2X
大工作壓力 350 bar
大流量 30 l/min
安裝位置  任意
重量  2.5kg
存儲溫度范圍  -20 … 80℃
周圍溫度范圍  -20 … 70℃
回流壓力 回流壓力油口 A，外部先導油
大流量  30l/min
液壓油溫度范圍  -20 … 80℃
粘度范圍  15 … 380mm?/s
液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15 符合 ISO 4406 (c)
滯后  ? 3%
重復精度  < ? 2%
線性  ? 3.5%
控制值壓力特性曲線的制造公差，與滯后特性曲線和壓力增加有關
液壓油  HL、HLP
合適的密封材料  NBR/FKM
大線圈電流  1760mA
電磁線圈電阻
20 ?C 時的低溫值  5.5Ω
大高溫值  8.05Ω
占空比  100%
電源  24VDC
特點
用于限制系統壓力的先導式比例閥  分離并卸壓以回到油箱
用比例電磁鐵操縱
帶可旋轉和可拆卸線圈的比例電磁鐵
用于底板安裝或疊加閥板設計：油口安裝面符合 ISO 4401-03-02-05 和 DIN24340
閥和控制電子元件都出自同門
型號 DBE 和 ZDBE 的外部控制電子元件
線性化的壓力/給定值特性曲線
帶集成電子元件 (OBE) 的型號 DBEE 和 ZDBEE
設定值壓力特性曲線的制造公差小
(Z)DBE 型先導式比例溢流閥由比例電磁鐵啟用。此閥門可用于限制系統壓力。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。這些閥門的基本構成為先導控制級和主級。先導控制組件由比例電磁鐵、閥架和閥座組成。主級由殼體和主閥心裝配組成。比例電磁鐵將電流按比例轉換為機械力。電流的增加會導致線圈磁力相應增加。可通過比例電磁鐵 根據控制值設置系統壓力。系統向通道 P 處施加的壓力作用于主閥芯裝配右側。同時，系統壓力將通過裝配有噴嘴的控制油路作用于閥芯的彈簧負載側。通過先導管路的閥座，彈簧腔閥架處壓力可克服比例電磁鐵 的力。當壓力達到預設值時，閥架將被從閥座上提起。此時先導油（取決于型號）即可通過油口 A (Y) 向外泄油或向內部油箱泄油，這也會限制主閥芯彈簧負載側的壓力。如果系統壓力繼續緩速上升，則閥芯右側高壓將把閥芯向左推進至 P 到 T 的控制位置。在處于小控制電流（對應于零控制值）時，將設置小調定壓力。
注意！
防止油箱管路空載運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 1 bar）。
(Z)DBEE 型先導式比例溢流閥由比例電磁鐵啟用。此閥門可用于限制系統壓力。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。這些閥門的基本構成為先導控制級和主級。先導控制組件由比例電磁鐵、閥架和閥座組成。在比例電磁鐵上，還配備帶控制電子元件的殼體。將電源電壓和控制值電壓施加于連接器。在出廠時已按照非常低的制造公差對控制值壓力特性曲線進行了調節。主級由殼體和主閥心裝配組成。比例電磁鐵將電流按比例轉換為機械力。電流的增加會導致線圈磁力相應增加。可通過比例電磁鐵 根據控制值設置系統壓力。系統向通道 P 處施加的壓力作用于主閥芯裝配右側。同時，系統壓力將通過裝配有噴嘴的控制油路作用于閥芯的彈簧負載側。通過先導管路的閥座，彈簧腔閥架處壓力可克服比例電磁鐵 的力。當壓力達到預設值時，閥架將被從閥座上提起。此時先導油（取決于型號）即可通過油口 A (Y) 向外泄油或向內部油箱泄油，這也會限制主閥芯彈簧負載側的壓力。如果系統壓力繼續緩速上升，則閥芯右側高壓將把閥芯向左推進至 P 到 T 的控制位置。在處于小控制電流（對應于零控制值）時，將設置小調定壓力。
注意！
防止油箱管路空載運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 1 bar）。
德國力士樂REXROTH比例溢流閥訂貨號和型號：
R901304402 DBE6-21/315YG24K4M
R901304331 DBE6-21/100G24K4M
R901324825 DBE6-2X/315G24K4V
R901317466 DBEE6-2X/100G24K31A1M
R900954433 DBEE6-1X/200YG24K31M
R901448075 ZDBEE6VP2-2X/315G24K31F1M
R901335463 ZDBEE6VP2-21/315G24K31A1M

力士樂REXROTH比例溢流閥R901304402
比例溢流閥 DBE6-2X/315YG24K4M
R901304402 DBE6-21/315YG24K4M
公稱尺寸 6, , P → T，P → Y, , 通過外部電子元件實現電氣控制, , 24 VDC
高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。
閥座
由伺服電動機控制的
壓力等級315巴
數字電路
產品屬性
連接圖 ISO 4401-03-02-05
產品系列 （Z） DBE（E）6
工作壓力[bar] 350
流量[l/min] 30
滑閥符號 P→T，P→Y
連接類型 底板安裝
大小 6.
驅動類型 帶外部電子設備的電氣
端口數 4.
切換位置數量 2.
電源電壓 24伏直流電
電子連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL，HLP
密封 NBR
重量[kg] 2.14

力士樂REXROTH比例溢流閥
型號 DBEP
通徑 6
1X 系列
高工作壓力 100 bar
大流量 8 L/min
-閥用於限制系統壓力
-比例電磁斅驅動
-底板安裝：安裝面按 DIN 24 340 A6 型
-閥與電控器集成在一起
-電控器
歐洲卡規格模擬放大器 VT-VSPA1-1（1 個電磁斅）
VT 2000（1 個電磁斅）
VT 3000（1 個斜坡）；
VT 3006（5 個斜坡）；
歐洲卡規格數字放大器 VT-VSPD1-1
-可選特殊保護裝置
DBEP 型比例溢流閥為比例電磁斅直控式閥，它將輸入電信號轉化為壓力輸出信號，用來限制系統壓力。
比例電磁斅為可控濕式直流電磁斅，它將電流值按比例轉化為機械力，電流值的增加將導致電磁斅輸出力相應的增加。在整個控制行程中，設定的電磁力保持穩定。
比例溢流閥主要由一個或兩個比例電磁斅、閥體、閥芯）及一個或兩個錐閥組成。
比例電磁斅力作用於錐閥，A 口中的壓力通過閥芯中的半圓孔作用於錐閥，推動力和電磁斅力成比例。
如果推動力大於電磁斅力，錐閥左移，A 口到 T 口的油路接通。先導油一直流動至推動力和電磁斅力之間再次平衡。
比例溢流閥可通過比例電磁斅無級調節。在靜止位置時，如比例電磁斅斷電時，油口 A、B 和 P 與T 口連通，油液無阻尼回油箱。P 口流到 A 口或 B 口的流量由閥芯中的節流來限制。
注意！
為了優化閥的功能，開始運行時必須放氣：
-移除螺絲 8、9，
-通過打開的螺紋孔 8、9 填充油液
-直至不再有氣泡時再擰上螺絲 8、9。
要防止回油箱管路油液排空，某些情況下應在回油管路安裝一個背壓閥（背壓約為 2 bar）
概述
安裝 任意
存儲溫度範圍  -20 至 80?C
環境溫度範圍  -20 至 70?C
重量 C 型   2.6kg
A、B 型  1.6kg
液壓
工作壓力 油口P    50 至 100bar
油口 A, B    0 至 50bar
油口 T   30bar
流量（?p = 50 bar） C 型   8L/min
（帶節流口“06”） A、B 型   4L/min
油液 礦物油（HL, HLP）按 DIN 51 524；磷酸脂（HFD-R）
油液溫度範圍    -20 至 80?C
粘度    2.8 至 380mm?/s
污染度等級 油液高污染等級按 ISO 4406（C）20/18/15（在液壓系統中必須達到元件要求的清潔度等級，有效的過濾防止出現問題，也延長了元件的使用壽命。）
滯環   ≤ 3%
重複精度    ≤ 1%
響應靈敏度    ≤ 1%
反向誤差    ≤ 1%
電氣
電源   24 V DC
電磁鐵公稱電流   700mA
線圈電阻 20 ?C 下測得   19.5?
值   28.8?
線圈溫度   至 150 ?C
持續帶載時間    100%
電氣接線 帶插座，按 DIN EN 175 301-803；接頭，按 DIN EN 301-803 2）
閥保護等級，按 DIN 40 050   IP （帶固定及安裝插頭）
電控器
歐洲卡規格放大器 （另行訂貨）
模擬 VT-VSPA1-1見樣本 RC 30 111  僅適用於類型A或B
 模擬 VT2000見樣本 RC 29 904  僅適用於類型A或B
帶 1 次斜坡 模擬 VT3000見樣本 RC 29 935
帶 5 次斜坡 模擬 VT3006見樣本 RC 29 926
數字 VT-VSPD-1見樣本 RC 30 123
德國力士樂REXROTH比例溢流閥訂貨號和型號：
R900573436 ZDBEP6A06-13/45AG24NK4M


力士樂REXROTH帶電磁啟動的直動式方向滑閥
WE 6...E
規格 6
組件系列 6X
大工作壓力 350 bar
大流量 (DC) 80 l/min
大流量 (AC) 60 l/min
三位四通、二位四通或二位三通型號
油口安裝面，符合 ISO 4401-03-02-0-05（帶或不帶孔）
高功率線圈，可選旋轉 90?
電氣連接作為單個或?qū)χ羞B接
輔助操縱裝置，可選
閥芯位置監控，可選
當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU
電磁線圈是經過認可的組件，帶有 UR 標記，符合 UL 906，版本 1982，可選
通過 CSA 認證，可選
WE 型號的方向閥為電磁線圈操作方向滑閥，該閥可用作電磁組件。它們用于控制流動的開始、停止和方向。
該方向閥的基本構成為殼體、一個或兩個電磁鐵、控制閥芯和復位彈簧。
在斷電狀態下，控制閥芯由復位彈簧保持在中間位置或初始位置（版本 "O" 除外）。
接通液壓油中的電磁鐵時，控制閥芯從其靜止位置到所需的終端位置。這樣可根據所選符號發出所需的流體方向。
在關閉電磁鐵后，控制閥芯將被推回至中間位置或初始位置（帶 "OF" 器的閥和不帶彈簧類型 "O" 的閥除外）。
輔助操作可在磁鐵不通電的情況下手動切換閥門。
液壓系統必須正確排風，以確保正常運行。
不帶彈簧復位 "O"（僅適用于符號 A、C 和 D）
這種型號為帶兩個切換位置和兩個電磁鐵且不帶器的方向閥。在控制閥芯處不帶彈簧復位的閥在斷電狀態下無確定的初始位置。
不帶彈簧復位，帶器 "OF"（僅適用于符號 A、C 和 D）
這種型號為帶兩個開關位置和兩個電磁鐵且?guī)鞯姆较蜷y。控制閥芯通過器固定在相應的切換位置。因此，在操作過程中，無需向電磁鐵施加電流，這有助于節能操作。
型號 "73...A12"（軟切換行為）
控制閥芯和電磁線圈的組成減少了閥門打開或關閉時發生的換向行程的次數。與標準閥相比，換向行程（測量為加速度值 a）可以減少約 85 %，具體取決于控制閥芯的型號（參見 "加速度值"）。
注意：
連接兩個或多個閥門的泄油管路中的壓力峰值可能導致帶有器的型號發生意外的控制閥芯運動。建議鋪設單獨的回油管路或在泄油管路中安裝單向閥。
由于設計原理，閥門會發生內部泄漏，泄漏量在使用壽命期間會增加。
節流插件
根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。
技術數據：
重量
帶一個線圈的電磁閥  1.45kg
帶兩個線圈的電磁閥  1.95kg
安裝位置  任意
環境溫度范圍
標準型號
NBR 密封件  -20...50℃
FKM 密封件  -15...50℃
存儲溫度范圍  5...40℃
工作壓力
標準型號  350bar
型號“SO407”  315bar
流量
標準型號
電壓 DC  80l/min
型號“SO407”  60l/min
交流電壓 AC  60l/min
液壓油溫度范圍
NBR 密封件  -20...80℃
FKM 密封件  -15...80℃
粘度范圍  2.8...500mm?/s
液壓油的允許污染度 符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15
德國力士樂REXROTH電磁閥訂貨號和型號：
R900561180 3WE6A62/EG24N9K4
R900915873 3WE6A62/EG24N9K4/V
R900935575 3WE6A62/EG220N9K4/V
R900915672 3WE6A62/EW230N9K4
R978017740 3WE6A6X/EG24N9K4/62
R900561270 3WE6B62/EG24N9K4
R900948958 3WE6B62/EG24N9K4/V
R900907814 3WE6B9-62/EG24N9K4
R900561272 4WE6C62/EG24N9K4
R900901748 4WE6C62/EW110N9K4
R900908879 4WE6D62/EG110N9K4
R900944594 4WE6D62/EG110N9K4/V
R900561274 4WE6D62/EG24N9K4
R900564105 4WE6D62/EG24N9K4/V
R900908590 4WE6D62/EG24N9K4/B12
R900903081 4WE6D62/EG205N9K4
R900916984 4WE6D62/EG220N9K4
R901008688 4WE6D62/EG220N9K4/V
R900551704 4WE6D62/EW110N9K4
R900909559 4WE6D62/EW230N9K4
R900917825 4WE6D62/EW230N9K4/V
R901483086 4WE6D62/OFEG110N9K4/B12
R900567512 4WE6D62/OFEG24N9K4
R900907727 4WE6D62/OFEG24N9K4/B08
R900903465 4WE6D62/OFEG24N9K4/V
R900920691 4WE6D62/OFEG220N9K4
R900922533 4WE6FB62/EG24N9K4
R900567997 4WE6J73-62/EG24N9K4/A12
R900561290 4WE6JA62/EG24N9K4
R900931967 4WE6JA62/EG24N9K4/B08
R900901751 4WE6L62/EG24N9K4
R900903463 4WE6L62/EG24N9K4/V
R900577475 4WE6M62/EG24N9K4
R900571012 4WE6R62/EG24N9K4
R900905896 4WE6Y62/EW110N9K4
R900556472 4WE6Y62/EG24K4QMAG24
R900561276 4WE6Y62/EG24N9K4
R900909178 4WE6Y62/EG24N9K4/B08
R900917497 4WE6Y62/EG24N9K4/B10
R900922335 4WE6Y62/EG220N9K4
R900765505 4WE6Y62/EG26N2K4K
R901073870 3WE6A62/OFEG220N9K4
R901235381 4WE6D46-62/OFEG24N9K72LSO407
R900561274 4WE6D6X/EG24N9K4
R900574632 4WE6D62/EG24K4QMBG24
R900909559 4WE6D6X/EW230N9K4
R900546257 4WE6D73-62/EG24N9K4/A12
R900924524 4WE6D73-62/EG24N9K4/A12V
R901235374 4WE6D73-6X/EG24N9K72L/A12
R901235373 4WE6D73-62/EG24N9K72L/A12=AN
R900927437 4WE6D73-62/EG24N9K4/A12B10
R900561278 4WE6E62/EG24N9K4
R900903464 4WE6E62/EG24N9K4/V
R900921477 4WE6E62/EG24N9K4/B10
R900558641 4WE6E62/EW110N9K4
R900912492 4WE6E62/EW230N9K4
R901259406 4WE6E73-62/EG24N9K72L/A12=AN
R900561280 4WE6EA62/EG24N9K4
R900561281 4WE6EB62/EG24N9K4
R901162080 4WE6EB62/EG220N9K4
R901034409 4WE6E6X/BG24NXDZ2/V
R900551703 4WE6J62/EW110N9K4
R900908878 4WE6J62/EG110N9K4
R900561288 4WE6J62/EG24N9K4
R900901045 4WE6J62/EG24N9K4/B08
R900548271 4WE6J62/EG24N9K4/B10
R900922535 4WE6J62/EG24N9K4/B20
R900911762 4WE6J62/EW230N9K4
R900912079 4WE6J62/EW230N9K4/B10
R900548772 4WE6J62/EG24N9K4/V
R900922207 4WE6J62/EG220N9K4
R901235012 4WE6J62/EG24N9K72L
R900548271 4WE6J6X/EG24N9K4/B10
R900765511 4WE6J62/EG26N2K4K
R900561291 4WE6JB62/EG24N9K4
R900932917 4WE6JB62/EG24N9K4/V
R900561292 4WE6Q6X/EG24N9K4
R901235370 4WE6Q62/EG24N9K72L
R900942675 4WE6PA62/EG24N9K4
R901396247 4WE6U62/EG110N9K4/V
R900940418 4WE6Y11-62/EG24N9K4
R900909415 4WE6Y62/EW230N9K4
R900923204 4WE6Y62/EG24N9K4QMAG24
R900561286 4WE6H62/EG24N9K4
R900549534 4WE6HA62/EG24N9K4
R900912494 4WE6H62/EW230N9K4
R900913702 4WE6H73B62/EG24N9K4/A12
R900561282 4WE6G62/EG24N9K4
R900912493 4WE6G62/EW230N9K4
R900561284 4WE6GA62/EG24N9K4
R900578186 4WE6UA62/EG24N9K4
R901396248 4WE6U62/EG220N9K4/V
R901509281 4SEC6E2X/G24N9K4
R900962555 4WE6E6X/EG24K4QR0G24S
R900969834 4WE6G6X/EG24N9K4/A12
R900917184 4WE6J73-6X/EG96N9K4/A12

力士樂REXROTH電磁線圈R901370939
電磁閥線圈45-K4___-30G24___04
電壓  DC24V
通徑  6mm
安裝  螺紋
重量  0.3kg

力士樂REXROTH密封套件R900357573
密封套件 WE 6.6X/E
重量  0.1kg

力士樂REXROTH電磁閥220VDC線圈R901175657
磁性線圈 45-K4K__-30G220__00

力士樂REXROTH電磁閥
R900912495 4WE6HA62/EW230N9K4
R900912495 4WE6HA6X/EW230N9K4
公稱尺寸 6，符號 H，電磁操作，230 V AC 50/60Hz
液壓閥，方向閥，方向開關閥，方向滑閥，液壓方向短管閥，電磁換向閥
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
直接驅動
產品屬性
連接圖 ISO 4401-03-02-0-05
產品系列 WE6./E
工作壓力[bar] 350
流量[l/min] 50
滑閥符號 符號HA
尺寸 6.
驅動類型 電磁閥驅動
端口數量 4.
切換位置數量 2.
電源電壓 230伏交流電50/60Hz
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
符合性說明 CE–低壓指令2014/35/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 1.32
插入式連接器 R901017011 3P Z4 M SW-SPEZ
匹配連接器，3極（2 PE）EN 175301-803，無電路，黑色
插入式連接器R9010170103P Z4 M GR SPEZ。
配對連接器，3極（2 PE）EN 175301-803，無電路，灰色
插入式連接器R901017022 3P Z5L M 12-240V SPEZ
匹配連接器，3極（2 PE）EN 175301-803，帶LED，黑色


力士樂REXROTH電磁閥
R900561274 4WE6D62/EG24N9K4
R900561274 4WE6D6X/EG24N9K4
公稱尺寸 6，符號 D，電磁操作，24 V DC
液壓閥，方向閥，方向開關閥，方向滑閥，液壓方向短管閥，電磁換向閥
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
直接驅動
產品屬性
連接圖 ISO 4401-03-02-0-05
產品系列 WE6./E
工作壓力[bar] 350
流量[l/min] 70
滑閥符號 符號D
連接類型 底板安裝
尺寸 6.
驅動類型 電磁閥驅動
端口數量 4.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg]1.46

REXROTH單向閥Z2S10A1-37/
