力士樂REXROTH內嚙合齒輪泵
R900951302

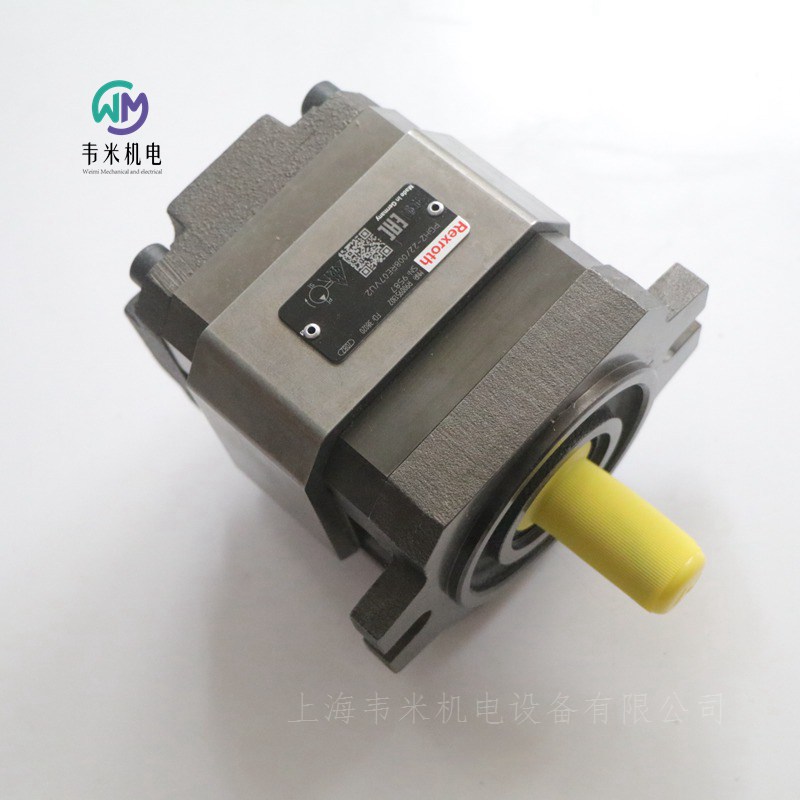

內齒輪泵 PGH2-2X/008RE07VU2
R900951302 PGH2-22/008RE07VU2
內齒輪泵，公稱尺寸 8，工業應用壓力 350 bar，開路
適用于變速驅動。低噪音和脈動水平。由于間隙補償，效率很高。鑄鐵外殼，無負載循環限制。可與其他力士樂泵靈活組合。
恒排量內齒輪泵
適用于開路工業應用
帶FKM密封件
鑄鐵外殼
產品屬性
排水量型 常數
產品系列 PGH
工作壓力[bar] 315
流量[l/min] 24.6
軸端 帶裝配鍵的圓柱形?18
軸傳動 具有
旋轉方向 逆時針旋轉
軸端 圓柱形?18 mm，帶裝配鍵
安裝法蘭 符合ISO 3019-1的2孔安裝法蘭82-2
液壓油 HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
特殊流體的最大工作壓力[bar] 210
重量[kg]6.43

力士樂REXROTH內嚙合齒輪泵
PGH-2X
機座大小 2, 3
規格 5 … 16
組件系列 2X
大工作壓力 350 bar
大排量 16 cm?
特征
固定排量
低工作噪音
低脈動流量
由于具有密封間隙補償，因此在低速和低粘度情況下也可實現效率
適合較大的粘度和速度范圍
所有機座大小和規格之間可以任意組合
可與內嚙合齒輪泵、徑向柱塞泵和外嚙合齒輪泵組合使用
PGH 類型液壓泵為具有恒定排量的間隙補償內嚙合齒輪泵。
它們基本由殼體、軸承蓋、端蓋、內嚙合齒輪、小齒輪軸、軸承、軸向墊片、端蓋、安裝法蘭、止動銷及分段填充部件組成，分段填充部件包括：分段、扇形支撐體及密封輥。
吸油和排油過程
根據流體動力學安裝的小齒輪軸 按所示旋轉方向傳動內嚙合齒輪。
旋轉過程中，吸油范圍內容積會增加約 90?。欠壓使液壓油流入腔體中。
利用鐮狀的分段填充部件將吸油口和壓力腔分開。在壓力腔中，小齒輪軸 的輪齒再次嚙合在內嚙合齒輪 的輪齒間隙中。通過壓力通道將液體排出。
軸向補償力 FA 作用于壓力腔內部且與軸向墊片 內的壓力場一同生成。
因此旋轉部件與固定部件之間的液壓軸縱向間隙非常小且確保壓力腔液壓軸密封。
徑向補償力 FR 作用在分段 和扇形支撐體上。
依靠工作壓力將兩個分段填充部件 和壓在小齒輪軸 和內嚙合齒輪 的缸頭直徑。
分段和扇形支撐體間的面積比和密封輥  位置在設計時應確保實現內嚙合齒輪、分段填充部件和小齒輪軸 之間近乎無漏泄間隙的密封。
密封輥  下的彈簧部件可確保在小的壓力下也能夠提供足夠的接觸壓力。
流體動力和流體靜力安裝
作用在小齒輪軸 上的力由流體動力潤滑的徑向滑動軸承 承受；作用在內嚙合齒輪 上的力有流體靜力軸承承受。
齒輪輪齒系統
裝齒為漸開線輪齒系統。當嚙合長度較大時，充液流量和壓力波動較小；脈動速度減小明顯降低了工作噪音。
PGH 型號液壓泵為具有恒定排量的間隙補償內嚙合齒輪泵。根據流體動力學安裝的小齒輪軸將驅動內嚙合齒輪。通過在吸油范圍內打開的小齒輪軸和內嚙合齒輪齒側間隙吸入液壓油并將其送入壓力范圍。吸油區域和壓力范圍由徑向補償元件以及內嚙合齒輪和小齒輪軸之間的齒輪嚙合分開。
德國力士樂REXROTH內嚙合齒輪泵訂貨號和型號：
R900951301 PGH2-22/006RE07VU2
R900951302 PGH2-22/008RE07VU2
R900961549 PGH2-22/006RR07VU2
R900968999 PGH2-2X/005RE07VU2
R900972378 PGH2-2X/005RR07VU2
R900961551 PGH2-2X/008RR07VU2
R900961557 PGH3-2X/013RR07VU2
R900951303 PGH3-2X/011RE07VU2
R900951303 PGH3-22/011RE07VU2
R900951305 PGH3-2X/016RE07VU2
R900951304 PGH3-22/013RE07VU2

力士樂REXROTH內嚙合齒輪泵
R900951303
內齒輪泵 PGH3-2X/011RE07VU2
R900951303 PGH3-22/011RE07VU2
內齒輪泵，公稱尺寸 11，工業應用壓力 350 bar，開路
適用于變速驅動。低噪音和脈動水平。由于間隙補償，效率很高。鑄鐵外殼，無負載循環限制。可與其他力士樂泵靈活組合。
恒排量內齒輪泵
適用于開路工業應用
帶FKM密封件
鑄鐵外殼
產品屬性
排水量型 常數
產品系列 PGH
工作壓力[bar] 315
流量[l/min] 33
大小 16
軸端 圓柱形?20，帶裝配鍵，ISO 3019-2
軸傳動 具有
旋轉方向 順時針旋轉
軸端 圓柱形?20 mm，帶裝配鍵，ISO 3019-2
安裝法蘭 符合ISO 3019-1的2孔安裝法蘭82-2
液壓油 HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
特殊流體的最大工作壓力[bar] 210
重量[kg]7.31

力士樂REXROTH比例閥R901382315
液壓比例方向閥 4WRPEH6C3B40L-3X/M/24A1
R901382315 4WRPEH6C3B40L-31/M/24A1
公稱尺寸 6, 符號 C3, 通過集成電子元件實現電氣控制, 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。由于內部活塞位置反饋，精度很高
滑閥
直接驅動
帶額外故障安全位置的安全停機
產品屬性
連接圖 ISO 4401-03-02-0-05
產品系列 4WRPEH6
工作壓力[bar] 350
流量[l/min] 50
滑閥符號 符號C3
連接類型 底板安裝
標稱流量[l/min] 40
大小 6.
驅動類型 帶集成電子設備的電氣
端口數 4.
切換位置數量 4.
電源電壓 24伏直流電
電子連接器 連接器，7極（6 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
無線連接 指令值輸入?10 V
符合性說明 CE–電磁兼容性2014/30/EU；RoHS指令2011/65/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3.

力士樂REXROTH比例閥0811404720
液壓比例方向閥 4WRREH6VB40L-1X/G24K0/B5M
0811404720 4WRREH6VB40L-11/G24K0/B5M
公稱尺寸 6, , 符號 V, , 通過集成電子元件實現電氣控制, , 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。由于內部活塞位置反饋，精度很高
滑閥
直接驅動
產品屬性
連接圖 ISO 4401-03-02-0-05
工作壓力[bar] 315
滑閥符號 符號V
連接類型 底板安裝
標稱流量[l/min] 40
大小 6.
驅動類型 帶集成電子設備的電氣
端口數 4.
切換位置數量 3.
電源電壓 24伏直流電
無線連接 模擬，命令值0…10 V
符合性說明 CE–電磁兼容性2014/30/EU；RoHS指令2011/65/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 2.25

力士樂REXROTH比例閥4WRPEH6C3B40L-3X/M/24F1
R901382350 4WRPEH6C3B40L-30/M/24F1
R901382350 4WRPEH6C3B40L-31/M/24F1
高功率范圍的工業液壓閥。根據液壓符號可靠地控制油的流動方向。內部活塞位置反饋帶來高精度
通過額外的故障安全位置安全關閉
閘閥
直接操作
產品特性
連接圖像
ISO 4401-03-02-0-05
產品系列 4WRPEH6
壓力[bar] 350.
體積流量[l/min] 50
活塞符號 符號C3
連接類型 板式結構
額定流量【l/min】 40
標稱尺寸 6.
操作類型 帶有集成電子設備的電氣
連接數 4.
開關位置數量 4.
電源電壓 24伏直流電
電氣插頭 設備插頭7針（6?PE）
電氣連接說明 符合EN 175201-804的裝置插頭7針（6?PE）
連通性 模擬，設定值4至20 mA
符合性說明 CE，電磁兼容性2014/30/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 2.980

力士樂REXROTH液壓比例方向閥 4WRPEH6C3B12L-3X/M/24A1
R901382312 4WRPEH6C3B12L-31/M/24A1
公稱尺寸 6，符號 C3，電動，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠調整油流方向。通過內部活塞位置反饋實現高精度
通過額外的故障安全位置安全切斷
滑閥
直動式
連接圖 ISO 4401-03-02-0-05
大壓力 [bar] 350
大體積流量 [l/min] 23
活塞符號 符號 C3
連接類型 板式結構
額定流量 [l/min] 12
標稱尺寸 6
驅動類型 電氣帶集成電子元件
連接數 4
開關位置數 4
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 PE)
電氣連接說明 7 針設備插頭 (6 PE)，符合 EN 175201-804
連接 模擬，設定值 ?10 V
符合性說明 CE - 電磁兼容性 2014/30 / EU
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.98367

力士樂REXROTH液壓比例方向閥
R901382318 4WRPEH6C4B12L-3X/M/24A1
R901382318 4WRPEH6C4B12L-31/M/24A1
公稱尺寸 6，符號 C4，電動，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠調整油流方向。通過內部活塞位置反饋實現高精度
通過額外的故障安全位置安全切斷
滑閥
直動式
連接圖 ISO 4401-03-02-0-05
大壓力 [bar] 350
大體積流量 [l/min] 23
活塞符號 符號 C4
連接類型 板式結構
額定流量 [l/min] 12
標稱尺寸 6
驅動類型 電氣帶集成電子元件
連接數 4
開關位置數 4
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 PE)
電氣連接說明 7 針設備插頭 (6 PE)，符合 EN 175201-804
連接
模擬，設定值 ?10 V
符合性說明 CE - 電磁兼容性 2014/30 / EU
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.98


力士樂REXROTH液壓比例方向閥 4WRPEH6C3B40P-3X/M/24A1
R901382358 4WRPEH6C3B40P-31/M/24A1
公稱尺寸 6，符號 C3，電動，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠調整油流方向。通過內部活塞位置反饋實現高精度
通過額外的故障安全位置安全切斷
滑閥
直動式
連接圖 ISO 4401-03-02-0-05
大壓力 [bar] 350
大體積流量 [l/min] 50
活塞符號 符號 C3
連接類型 板式結構
額定流量 [l/min] 40
標稱尺寸 6
驅動類型 電氣帶集成電子元件
連接數 4
開關位置數 4
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 PE)
電氣連接說明 7 針設備插頭 (6 PE)，符合 EN 175201-804
連接 模擬，設定值 ?10 V
符合性說明 CE - 電磁兼容性 2014/30 / EU
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.99

力士樂REXROTH液壓比例方向閥 4WRPEH6C3B24L-3X/M/24A1
R901382313 4WRPEH6C3B24L-31/M/24A1
公稱尺寸 6，符號 C3，電動，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠調整油流方向。通過內部活塞位置反饋實現高精度
通過額外的故障安全位置安全切斷
滑閥
直動式
連接圖 ISO 4401-03-02-0-05
大壓力 [bar] 350
大體積流量 [l/min] 50
活塞符號 符號 C3
連接類型 板式結構
額定流量 [l/min] 24
標稱尺寸 6
驅動類型 電氣帶集成電子元件
連接數 4
開關位置數 4
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 PE)
電氣連接說明 7 針設備插頭 (6 PE)，符合 EN 175201-804
連接 模擬，設定值 ?10 V
符合性說明 CE - 電磁兼容性 2014/30 / EU
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.985

力士樂REXROTH液壓比例方向閥 4WRPEH6C3B04L-3X/M/24A1
R901382345 4WRPEH6C3B04L-31/M/24A1
公稱尺寸 6，符號 C3，電動，集成電子元件，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠調整油流方向。通過內部活塞位置反饋實現高精度
通過額外的故障安全位置安全切斷
滑閥
直動式
連接圖 ISO 4401-03-02-0-05
大壓力 [bar] 350
大體積流量 [l/min] 8
活塞符號 符號 C3
連接類型 板式結構
額定流量 [l/min] 4
標稱尺寸 6
驅動類型 電氣帶集成電子元件
連接數 4
開關位置數 4
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 PE)
電氣連接說明 7 針設備插頭 (6 PE)，符合 EN 175201-804
連接 模擬，設定值 ?10 V
符合性說明 CE - 電磁兼容性 2014/30 / EU
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 3


力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式高頻響方向閥
4WRPE10
規格 10
組件系列 3X
大工作壓力 350 bar
額定流量 50 … 80 l/min
用于 I4.0 的數字接口 IO-Link
可靠 - 經過驗證且堅固耐用的設計
節能 - 不需要先導油，流量高壓差低
靈活 - 適用于位置和速度控制
 - 響應靈敏度高，滯后小
安全 - 可借助 ISA 適配器切斷第二線圈
IO-Link 接口，可選
三位四通方向閥
4WRPE 型閥門是帶有電氣位置反饋和集成電子元件 (OBE) 的直動式方向控制閥。
結構
閥門的基本構成包括：
閥體
帶有壓縮彈簧的控制閥芯
帶位置傳感器的控制線圈（可選配電子元件保護膜）
行程線圈
帶模擬接口或 IO-Link 接口的集成電子元件 (OBE) （可選配衰減閥板）
功能
集成電子元件 (OBE) 將控制值與實際位置值進行比較。在有控制偏差的情況下，將激活相關線圈。由于磁力發生改變，控制閥芯將扺住相應彈簧進行調節。行程/控制閥芯剖面以與控制值成比例的方式進行控制。在控制值預設值為 0 V 的情況下，電子元件將控制閥芯調節到中心位置。
錯誤檢測
如果出現以下錯誤情況，電子元件將使控制線圈斷電：
低于小電源電壓 ≤ 15 V（重新啟動 ≥ 17.5 V）。
僅在接口 "F1" 處：
低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））。
僅在接口 "L1" 處：
使能未激活，通訊中斷
內部 IO-Link 發生故障時
僅在接口 "C6" 處：
額外使能未激活
控制閥芯 在壓縮彈簧的作用下保持在機械中心位置（（帶有符號 V）不適用于液壓中心位置）。
衰減閥板 "D"
衰減閥板降低加速振幅集成電子元件上的加速振幅（頻率 >300 Hz）。
注意：
對于主要為低激勵頻率 (<300 Hz) 的應用，不建議使用衰減閥板。
電子元件保護膜“-967”
要保護集成電子元件 (OBE) 殼體中的冷凝格式，可以使用電子元件保護膜 (8)。
建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。
兩位四通方向閥
4WRPE 型閥門是帶有電氣位置反饋和集成電子元件 (OBE) 的直動式方向控制閥。
結構
閥門的基本構成包括：
閥體
帶有壓縮彈簧的控制閥芯
帶位置傳感器的控制線圈（可選配電子元件保護膜）
帶模擬接口或 IO-Link 接口的集成電子元件 (OBE)（可選配衰減閥板）
功能
集成電子元件 (OBE) 將控制值與實際位置值進行比較。在有控制偏差的情況下，將激活控制線圈。由于磁力發生改變，控制閥芯將扺住相應彈簧進行調節。行程/控制閥芯剖面以與控制值成比例的方式進行控制。正控制值預設時，閥門從 P 到 B 或者從 A 到 T 打開。負控制時，控制閥芯位置無變化。
錯誤檢測
如果出現以下錯誤情況，電子元件將使控制線圈斷電：
低于小電源電壓 ≤ 15 V（重新啟動 ≥ 17.5 V）。
僅在接口 "F1" 處：
低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））。
僅在接口 "L1" 處：
使能未激活，通訊中斷
內部 IO-Link 發生故障時
僅在接口 "C6" 處：
額外使能未激活
衰減閥板 "D"
衰減閥板降低加速振幅集成電子元件上的加速振幅（頻率 >300 Hz）。
注意：
對于主要為低激勵頻率 (<300 Hz) 的應用，不建議使用衰減閥板。
電子元件保護膜“-967”
要保護集成電子元件 (OBE) 殼體中的冷凝格式，可以使用電子元件保護膜。
建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。
德國力士樂REXROTH比例閥訂貨號和型號：
0811404766 4WRPE10CB80L-20/G24K0/F1M-810
0811404771 4WRPE10E80SJ-20/G24K0/A1M
R901396520 4WRPE10EA80SJ-3X/M/24A1
R901409007 4WRPE10Q3-80S-3X/M/24A1
R901409007 4WRPE10Q3-80S-30/M/24A1
R901392640 4WRPE10W6-80SJ-3X/M/24F1
0811404552 4WRPE10V80M-20/G24K0/A1M-837
R901392641 4WRPE10V80S-3X/M/24A1
R901514048 4WRPE10V80S-3X/V/24A1
0811404774 4WRPE10E1-80SJ-2X/G24K0/A1M
R901396517 4WRPE10E1-80SJ-3X/M/24A1
0811404818 4WRPE10CB80M-2X/G24K0/A1M-846
0811404767 4WRPE10Q3-80M-2X/G24K0/A1M
0811404752 4WRPE10EA80SJ-20/G24K0/A1M-797
0811404776 4WRPE10WC80SJ-2X/G24K0/B5M
0811404814 4WRPE10KB130P-2X/G24K0/B5M
0811404791 4WRPE10R5-50SJ-2X/G24K0/A1M-830



力士樂REXROTH方向控制閥，直接操作，帶集成數字軸控制器（IAC多以太網）
系列4WRPDH
通徑6和10
組件系列2X
工作壓力350巴
流量100升/分鐘（?p=35巴）
特征
打開
–集成數字軸控制功能（IAC多以太網）
–總線連接/服務接口（sercos、EtherCAT、EtherNet/IP、PROFINET RT、POWERLINK、VARAN）
可擴展
–2個可配置的模擬傳感器輸入
–1個線性位置測量系統輸入（SSI、1Vpp或EnDat 2.2）
處境安全的
-內部安全功能（根據EN 13849-1，可用于4類/PL e）
–符合EMC指令2014/30/EU的CE要求
準確的
–液壓控制器
–高響應靈敏度和低滯后
組成
IAC多以太網方向控制閥
電子設備主要由以下部分組成：
帶伺服質量控制滑閥和套筒的直接操作方向控制閥
集成數字軸控制器，具有：
–模擬/數字接口（XH2）
–以太網接口（X7E1、X7E2）
–模擬傳感器接口（X2M1、X2M2）
–數字傳感器接口（X8M）
功能
IAC多以太網閥（基于方向控制閥的集成軸控制器）是一種數字方向控制閥，具有集成軸控制器和以下功能：
位置控制
壓力/力控制
閉環速度控制
交替控制（位置-壓力/力）
交替控制（流量-壓力/力）
pQ功能（流量控制）
這實現了以下操作模式：
閥門直接控制
驅動控制位置控制
驅動控制定位
定位塊操作
命令值通過以太網接口（X7E1或X7E2）或模擬/數字接口（XH2）預設
向上級控制提供的實際值信號的反饋信息可選地通過以太網接口（X7E1或X7E2）或模擬/數字接口（XH2）提供
控制器參數通過以太網接口（X7E1或X7E2）設置
安全功能
由于接頭（XH2）上的控制電磁閥（啟用引腳3，低信號），關閉功能被啟用。
關閉后，閥門的控制滑閥處于故障安全位置。
電磁閥B的啟用確認引腳8為“高”。
通過連接控制電磁閥（啟用引腳3，高信號），可以通過命令值預設在兩個方向上調節閥門。
電磁閥B的啟用確認引腳8為“低”。
閥門的集成控制電子設備還允許根據EN 13849-1方向P→a關閉通道（根據應用觀察故障安全位置）。
為此，必須提供合適的控制系統，以在方向相關的閥門信號“啟用輸入”和“啟用確認”（閥門反饋的診斷信號）之間進行合理性檢查，并在錯誤情況下做出反應。
根據EN 13849-1（取決于閥門類型），不可能以安全相關的方式關閉方向P→B。
監視
數字控制電子設備能夠實現全面的監控功能/錯誤檢測，包括：
欠電壓
通信錯誤
模擬傳感器輸入和數字位置測量系統的電纜斷裂
模擬/數字輸出的短路監測
微控制器監測
集成電子設備的溫度
注意：
停用時，4/4方向控制閥沒有無泄漏的基本鎖定。設計驅動器時必須考慮泄漏。當電源電壓關閉時，驅動器可能會在功能方向P→B上短時間加速。
4WRPDH型閥門可用作切斷元件。3或4（符合EN 13849-1的PL e）。對于這兩種類型，需要額外的關閉元件來實現雙通道關閉。
主要技術參數
通徑NG 6 10
連接類型 板連接
連接圖 ISO 4401-03-02-02-05   ISO 4401-05-04-0-05
重量 3.2kg   7.2kg
安裝位置  任意
環境溫度范圍  –20… 60?C
儲存溫度范圍  5… 40?C
儲存時間  1年
相對濕度（無凝結）  95%
防護等級符合EN 60529   IP65（如果正確安裝的連接器使用）
表面溫度  150?C
MTTFd值符合EN ISO 13849 150年標準
正弦測試符合EN 60068-2-6 10...2000赫茲/大10克/10個周期/3個軸
根據EN 60068-2-64 20…2000 Hz/10 gRMS/30 g峰值/30 min./3軸進行噪聲測試
運輸沖擊符合EN 60068-2-27 15 g/11 ms/3軸
一致性  CE符合EMC標準指令2014/30/EU  EN 61000-6-2和EN 61000-6-3
RoHS指令  2011/65/EU
運行壓力
端口A、B、P  350bar
端口T  250bar
液壓油溫度范圍  –20… 60?C
推薦粘度范圍  20…100mm2/s
允許粘度范圍  10…800mm2/s
液壓油；符合ISO 4406（c）的清潔度等級  Class 18/16/13
滯后率  ≤0.2%
制造公差qVmax  ≤10%
溫度漂移  零點漂移<0.25%/10 K
壓力漂移  零點漂移<0.15%/100 bar
零點校準  ?1%（出廠）
德國力士樂REXROTH比例閥訂貨號和型號：
R901368366 4WRPDH6C3B04L-20/M/24SD6T
R901368366 4WRPDH6C3B04L-2X/M/ 24SD6T
R901474989 4WRPDH6C5B40L-2X/M/24ND6T
R901474451 4WRPDH10C4B50L-2X/M/24ED6T

力士樂REXROTH比例閥R901368366
液壓比例方向閥 4WRPDH6C3B04L-2X/M/24SD6T
R901368366 4WRPDH6C3B04L-20/M/24SD6T
公稱尺寸 6, , 符號 C3, , 通過集成電子元件實現電氣控制, , 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。由于內部活塞位置反饋，精度很高。
滑閥
直接驅動
線性的
產品屬性
連接圖 ISO 4401-03-02-0-05
產品系列 4WRPDH
工作壓力[bar] 350
流量[l/min] 8.
滑閥符號 符號C3
連接類型 底板安裝
標稱流量[l/min] 4.
大小 6.
驅動類型 帶集成電子設備的電氣
端口數 4.
切換位置數量 4.
電源電壓 24伏直流電
電子連接器 連接器，12極（11 PE）
電氣連接說明 符合EN 175201-804的7極（6 PE）連接器
無線連接 ?10 VDC或4。。。20mA，數字，Sercos III
符合性說明 CE符合EMC指令2014/30/EU，根據EN 61000-6-2和EN 61000-6-3進行測試；RoHS指令2011/65/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3.56


力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的先導式高頻響方向閥
4WRTE
規格 10 … 35
組件系列 4X
大工作壓力 350 bar
大流量 3000 l/min
額定流量 25 … 1000 l/min
可靠 - 經過驗證且堅固耐用的設計
安全性
-主級控制腔中存在自動壓力補償，借助先導控制閥實現
-主級控制閥芯位于彈簧對中的中心位置和/或偏移位置
-可選閥芯位置監控
靈活 - 適用于位置、速率和壓力控制
 - 響應靈敏度高，滯后小
4WRTE 型閥門是一個帶電氣位置反饋、集成電子元件 (OBE) 和可選閥芯位置監控的先導式方向控制閥。
設置
閥門基本構成包括3個主要組件：
帶有主級控制閥芯和可選閥芯位置監控的殼體
帶主級感應式位置傳感器的集成電子元件（可選配電子元件保護膜）
帶有控制閥芯/插口設備、感應式位置傳感器和主級控制閥芯的中心位置壓力反饋的先導控制閥
功能
比例電磁鐵斷電后，主級控制閥芯將通過對中彈簧和壓力反饋保持在中心位置
主級控制閥芯通過先導控制閥進行控制 → 主級控制閥芯位于調節位置
通過更改比例電磁鐵的線圈磁力以控制先導控制閥的控制閥芯
集成電子元件的控制值與理論值的連接
先導油可通過油口 P 從內部供給先導控制閥，也可通過油口 X 從外部供給先導控制閥。先導油回油從內部通過油口 T 或從外部通過 Y 泄至油箱
在控制值為 0 V 的情況下，電子元件將主級控制閥芯控制在中心位置。
閥芯位置監控
主級控制閥芯的閥芯位置通過位置感應開關進行檢測，然后通過兩個具有預設邏輯的轉換輸出進行顯示。如果超過固定設置轉換點，則控制閥芯遮蓋中將監控與零位置的偏差（請參閱“附件”）。
可在用于監視功能的高級控制中使用這些切換信號。通過帶兩個信號輸出插腳和兩個電源插腳的 4 極連接器 M12x1 單獨進行電氣連接。
應用領域
閥門可以用于與安全相關的雙通道應用（符合 EN 13849-1 標準的類別 3，PL d 和 類別 4，PL e），例如一個通道的關閉元件。閥門符合 EN 60204 標準中停機類別 0 的安全啟動關閉要求。
如果需要安全要求，閥門的電源電壓必須基于
所需的安全等級（類別 PL）進行安全斷電。
根據應用和工作設備要求 - 符合 EN 13849-1 的特定標準，用戶必須提供符合所需
診斷范圍 DCavg 并使用高級控制的適當監控/可信性檢查。
電子元件保護膜“-967”
要保護集成電子元件 (OBE) 殼體中的冷凝格式，可以使用電子元件
保護膜。
建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。
電源電壓故障
一旦出現電源電壓故障或電纜中斷，集成電子元件會停止給線圈供電
在控制腔的相同等級上通過先導控制閥進行的自動壓力控制
在壓力供應故障的情況下，通過對中彈簧實現主級控制閥芯的對中
主級控制閥芯的中心位置
注意：
電源電壓故障將導致控制軸突然停機。這一連接中產生的加速力可能導致機械損壞。
對于帶 E、E1-、W6- 和 W8- 符號的控制閥芯，對中彈簧將主級控制閥芯置于中心位置，V- 和 V1 控制閥芯已切換至優先方向 P 至 B 和 A 至 T，控制閥芯行程的公差范圍為 1 % 至大 11 %。
PG 裝配不得打開。位于下方的調節螺母的機械調節已禁用，該操作會損壞閥門。
已在工廠完成了零電位的設置。注意：更改零電位可能導致系統損壞，故只能由的人員執行。
如果更換先導控制閥或電子元件，必須由受過指導的專家重新調節零電位。
“無代碼”型號
外部先導油供油
外部先導油回油
在本型號中，先導油由單獨的控制電路供給（外部）。
先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。
型號“E”
內部先導油供油
外部先導油回油
使用本型號時，先導油由主閥的通道 P 供給（內部）。
先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。
在底板中，必須關閉油口 X。
型號“ET”
內部先導油供油
內部先導油回油
使用本型號時，先導油由主閥的通道 P 供給（內部）。
先導油直接流回主閥的 T 通道（內部）。
在底板中，必須關閉油口 X 和 Y。
型號“T”
外部先導油供油
內部先導油回油
在本型號中，先導油由單獨的控制電路供給（外部）。
先導油直接流回主閥的 T 通道（內部）。
在底板中，必須關閉油口 Y。
德國力士樂REXROTH電液比例閥物料號和型號：
R901079555 4WRTE10E3-100L-4X/6EG24TK31/A1V
R900967019 4WRTE10R3-100S-4X/6EG24K31/A1M
R900967020 4WRTE10W8-100S-4X/6EG24K31/A1M
R901052969 4WRTE10E100L-4X/6EG24TK31/A1M
R901011175 4WRTE10W6-100S-43/6EG24K31/A1M
R900954256 4WRTE10V1-50L-4X/6EG24ETK31/A1M
R900969007 4WRTE10V50L-4X/6EG24K31/F1M
R901264073 4WRTE10W8-25L-4X/6EG24K31/F1M
R900954254 4WRTE10V1-100L-4X/6EG24ETK31/A1M
R900954258 4WRTE10V100L-4X/6EG24K31/A1M
R900748618 4WRTE10V50P-4X/6EG24ETK31/A5M
R901250602 4WRTE10V1-100L-4X/6EG24K31/F1V
R901316264 4WRTE10E25L-4X/6EG24K31/F1M
R900954260 4WRTE10V50L-43/6EG24ETK31/A1M
R900960206 4WRTE10Q2-100L-46/6EG24ETK31/A1M
R900954278 4WRTE16W8-200L-4X/6EG24K31/A1M
R901127120 4WRTE16V1-200L-46/6EG24EK31/F1M
R901052558 4WRTE16E200L-4X/6EG24EK31/F1M
R900954276 4WRTE16V200L-4X/6EG24ETK31/A1M
R900978862 4WRTE16W6-200L-40/6EG24K31/F1V
R900957458 4WRTE16V125L-4X/6EG24ETK31/A1M
R901083707 4WRTE16V125P-4X/6EG24TK31/A5M
R900967041 4WRTE16W8-200S-4X/6EG24K31/A1M
R900967036 4WRTE16R3-200S-4X/6EG24K31/A1M
R900954277 4WRTE16V200L-4X/6EG24K31/A1M
R900954275 4WRTE16V125L-4X/6EG24K31/A1M
R900710344 4WRTE16V1-200L-46/6EG24K31/F1M
R900732662 4WRTE16E200P-4X/6EG24K31/A1M
R900746726 4WRTE16V1-125L-4X/6EG24ETK31/F1M
R901292666 4WRTE16V1-125L-4X/6EG24EK31/F1V
R900732662 4WRTE16E200P-4X/6EG24K31/A1M
R901482627 4WRTE16E200L-4X/6EG24K31/A1M-280
R900738668 4WRTE16E125L-4X/6EG24ETK31/A5M
R900954281 4WRTE25E220L-46/6EG24K31/A1M
R900954281 4WRTE25E220L-4X/6EG24K31/A1M
R900954296 4WRTE25V350L-46/6EG24K31/A1M
R900954283 4WRTE25E350L-46/6EG24K31/A1M
R901093690 4WRTE25W8-220L-4X/6EG24K31/A1M
R900700274 4WRTE25W6220L-4X/6EG24K31/A1M
R900733295 4WRTE25R350L-4X/6EG24K31/A1M
R900954294 4WRTE25V220L-4X/6EG24K31/A1M
R900975549 4WRTE25V350L-4X/6EG24K31/A5M
R901005990 4WRTE25W8-350L-4X/6EG24EK31/F1M
R901392994 4WRTE25V220P-4X/6EG24K31/A5V
R900954299 4WRTE25W6-350L-4X/6EG24K31/A1M
R901082243 4WRTE25E1-350L-4X/6EG24K31/A1WB15M
R901212530 4WRTE25V220P-4X/6EG24EK31/A1M
R901281728 4WRTE25E1-220L-4X/6EG24K31/A1WB15M
R901355848 4WRTE25V1-350L-4X/6EG24ETK31/F1M
R901018299 4WRTE25E220L-4X/6EG24K31/A1M-280
R900977344 4WRTE27W8-500L-4X/6EG24K31/A1M
R900977345 4WRTE27W6-500L-4X/6EG24K31/A1M
R900781687 4WRTE27V500L-4X/6EG24K31/A1M
R901000410 4WRTE27V000L-41/6EG24K31/A1M-736
R900967043 4WRTE27E500P-4X/6EG24K31/A1M
R901427378 4WRTE27E1-500L-4X/6EG24TK31/A1M
R901349435 4WRTE27E1-500L-4X/6EG24K31/F1M
R901180641 4WRTE27V1-500L-4X/6EG24ETK31/F1M
R901447664 4WRTE27E1-500L-4X/6EG24K31/A1WB15M
R901307348 4WRTE32V600P-46/6EG24EK31/A1M-280
R900954303 4WRTE32V600L-4X/6EG24K31/A1M
R901051101 4WRTE32V600L-4X/6EG24K31/A1WB15M
R901007304 4WRTE32R5-600L-41/6EG24TK31/A1M-737
R900618418 4WRTE32V1-600L-4X/6EG24K31/A1M
R900739977 4WRTE32E1-600L-4X/6EG24K31/A1M
R900775780 4WRTE32E600P-4X/6EG24K31/A1M
R901227848 4WRTE32V600P-4X/6EG24K31/A1M
R901178229 4WRTE32W8-600L-4X/6EG24K31/F1M
R901360910 4WRTE35V1000P-4X/6EG24K31/A1M
R900972023 4WRTE35V1-1000L-4X/6EG24K31/A1M
R901307581 4WRTE35W8-1000L-43/6EG24K31/F1M


力士樂REXROTH比例閥R900954296
液壓比例方向閥 4WRTE25V350L-4X/6EG24K31/A1M
R900954296 4WRTE25V350L-46/6EG24K31/A1M
公稱尺寸 25, , 符號 V, , 通過集成電子元件實現電氣控制, , 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向，通過內部活塞位置反饋實現高精度。
滑閥
由伺服電動機控制的
線性的
外部先導油供應、外部先導油回油
產品屬性
連接圖 ISO 4401-08-08-05
產品系列 4WRTE
工作壓力[bar] 350
流量[l/min] 870
滑閥符號 符號V
連接類型 底板安裝
標稱流量[l/min] 350
大小 25
驅動類型 帶集成電子設備的電氣
端口數 4.
切換位置數量 3.
電源電壓 24伏直流電
電子連接器 連接器，7極（6 PE）
電氣連接說明 符合EN 175201-804的連接器7極（6 PE）
無線連接 模擬，指令值?10 V
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封 NBR
重量[kg] 17.93

力士樂REXROTH比例閥4WRTE25E220L-4X/6EG24K31/A1M
R900954281 4WRTE25E220L-46/6EG24K31/A1M
標稱尺寸25，符號E，帶集成電子器件的電氣，24 V DC
大功率工業液壓閥，根據液壓符號可靠的油流向調節，內部活塞位置反饋，精度高
線性特性
滑閥
預轉向
外部控制供油，外部控制回油
產品特性
連接類型 ISO 4401-08-08-05
壓力[bar] 350
體積流量[l/min] 870
活塞符號 符號E
控件 集成電子
連接類型 板式結構
額定流量【l/min】 220
標稱尺寸 25
操作類型 帶有集成電子設備的電氣
連接數 4
開關位置數量 3
電源電壓 24伏直流電
電氣插頭 設備插頭7針（6 PE）
電氣連接說明 符合EN 175201-804的裝置插頭7針（6 PE）
連通性 模擬，設定值?10 V
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 18.06

力士樂REXROTH液壓比例方向閥 4WRTE25E350L-4X/6EG24K31/A1M
R900954283
公稱尺寸 25，符號 E，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥，根據液壓符號可靠控制油流方向，通過內部活塞位置反饋實現高
線性特性曲線
滑閥
領航
外控供油，外控回油
連接圖 ISO 4401-08-08-0-05
大壓力 [bar] 350
大體積流量 [l/min] 870
活塞符號 符號 E
控件 集成電子元件
連接類型 板式結構
額定流量 [l/min] 350
標稱尺寸 25
驅動類型 電氣帶集成電子元件
連接數 4
開關位置數 3
電源電壓 24 VDC
電插頭 7 針設備插頭 (6 PE)
電氣連接說明 7 針設備插頭 (6 PE)，符合 EN 175201-804
連接 模擬，設定值 ?10 V
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 17.88

力士樂REXROTH不帶電氣位置反饋，不帶集成電子元件 (OBE) 的先導式比例方向閥
4WRZ
規格 10, 16, 25, 32
組件系列 7X
大工作壓力 350 bar
大流量 1600 l/min
不帶集成電子元件 (OBE) 的先導式二級比例方向閥
控制液壓油的流向和流量
通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作
用于底板安裝：孔圖按 ISO 4401
輔助操縱裝置，可選
彈簧定中的控制滑板
先導式比例方向閥型號 4WRZ(E)… 和 5WRZ(E).52…
型號為 4WRZ(E)... 的閥門是由比例電磁鐵啟動的先導式四通方向閥。它們的功能是控制流動方向和流量。
5WRZ(E)… 型閥門配有附加油口“R”（限于 NG52）。
設置：
閥門的基本構成包括：
帶比例電磁鐵的先導控制閥
帶主控制閥芯和對中彈簧的主閥
功能：
線圈斷電后，主控制閥芯將通過對中彈簧保持在中心位置。
主控制閥芯由先導控制閥控制；主控制閥芯成比例移動，例如，通過啟動線圈“b”。
→控制閥芯向右移動，先導油通過先導控制閥流入壓力腔，并使主控制閥芯根據電氣輸入信號成比例轉動。
→通過具有漸進流體特性的節流橫截面，進行從 P 到 A 及從 B 到 T 的連接
先導油可通過油口P從內部供給先導控制閥，也可通過油口 X 從外部供給先導控制閥。
關閉線圈
→ 控制閥芯和主控制閥芯移回至中心位置
根據閥芯位置，液壓油可從P流到A，從B流到T，或從P流到B，從A流到T (R)。
可選手動應急操作可在線圈不通電的情況下用于移動控制閥芯。
注意：
意外激活手動應急操作可能會導致不受控制的機器運動！
注意：
由于設計原理，閥內固有內部泄漏，泄漏量可能隨著使用年限而增加。
德國力士樂REXROTH電液比例閥物料號和型號：
R900246980 4WRZ10W8-85-73/6EG24N9K4/D3M
R901048582 4WRZE10E85-7X/6EG24N9ETK31/F1D3M
R900617676 4WRZE10E85-7X/6EG24N9ETK31/A1D3M
R900954650 4WRZE10W6-85-7X/6EG24ETK31/A1D3M
R900765029 4WRZE10W6-85-7X/6EG24N9ETK31/A1D3M
R900705138 4WRZE10W6-85-7X/6EG24N9ETK31/F1D3M
R900961306 4WRZE10W6-85-7X/6EG24N9EK31/F1D3M
R900751933 4WRZE10W8-50-7X/6EG24N9ETK31/F1D3M
R900979517 4WRZE10W8-85-7X/6EG24N9ETK31/A1D3M
R900750556 4WRZE10W8-85-7X/6EG24N9EK31/F1D3M
R900724781 4WRZE10W8-85-7X/6EG24N9ETK31/F1D3M
R900728586 4WRZ16W8-150-74/6EG24N9K4/D3M
R900972872 4WRZ16W8-150-7X/6EG24N9ETK4/D3M
R900939922 4WRZE10W6-50-7X/6EG24N9K31/F1D3V
R901245654 4WRZE10W8-85-7X/6EG24ETK31/A1M
R901188943 4WRZE16E150-7X/6EG24N9EK31/A1D3M
R900975491 4WRZE16E-150-7X/6EG24N9ETK31/A1D3M
R900727998 4WRZE16E-150-7X/6EG24N9ETK31/F1D3M
R900727998 4WRZE16E150-74/6EG24N9ETK31/F1D3M
R900750127 4WRZE16W8-150-7X/6EG24N9EK31/A1D3M
R901051825 4WRZE16W8-150-7X/6EG24N9K31/F1D3M
R900618031 4WRZE16W8-150-7X/6EG24N9K31/A1D3M
R900941295 4WRZE16R150-7X/6EG24N9K31/A1D3V
R901548124 4WRZE16W6-180-7X/6EG24N9K31/F1D3M
R900727999 4WRZE16W6-150-7X/6EG24N9ETK31F1D3M
R900717641 4WRZE16E1-150-74/6EG24N9ETK31/A1D3M
R901048581 4WRZE32W8-360-7X/6EG24N9K31/F1D3M
R900970810 4WRZ25E325-73/6EG24N9EK4/D3M
R900712186 4WRZ25E325-73/6EG24N9K4/D3M
R900973574 4WRZ25E1-325-7X/6EG24N9EK4/D3M
R900617675 4WRZE25E220-7X/6EG24N9ETK31/A1D3M
R900968534 4WRZ25W8-220-73/6EG24N9EK4/D3M
R900244765 4WRZ25W6-325-7X/6EG24N9ETK4/D3M
R901035223 4WRZE25W6-325-7X/6EG24N9ETK31/F1M
R901072891 4WRZE25W6-325-7X/6EG24N9K31/F1D3M
R900757604 4WRZE25W8-220-7X/6EG24N9EK31/F1D3M
R901014940 4WRZE25W8-325-7X/6EG24N9K31/F1D3M
R900753993 4WRZE25W8-325-7X/6EG24N9EK31/F1D3M
R901004329 4WRZE25W8-220-7X/6EG24N9K31/F1D3M
R900763679 4WRZ32W8-520-73/6EG24N9TK4/D3M

力士樂REXROTH比例閥R900968534
液壓比例方向閥 4WRZ25W8-220-7X/6EG24N9EK4/D3M
R900968534 4WRZ25W8-220-73/6EG24N9EK4/D3M
公稱尺寸 25, , 符號 W8, , 通過外部電子元件實現電氣控制, , 24 VDC
高性能范圍內的工業液壓閥，根據液壓符號可靠控制油流方向
滑閥
由伺服電動機控制的
內部先導油供應，外部先導油回油
帶減壓閥
帶隱蔽式輔助驅動裝置
產品屬性
連接圖 ISO 4401-08-08-05
產品系列 4WRZ（E）
工作壓力[bar] 350
流量[l/min] 870
滑閥符號 符號W8
連接類型 底板安裝
標稱流量[l/min] 220
大小 25
驅動類型 帶外部電子設備的電氣
端口數 4.
切換位置數量 3.
電源電壓 24伏直流電
電子連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175201-804的7極（6 PE）連接器
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 20.56

力士樂REXROTH先導式比例方向閥4WRZ25E325-7X/6EG24N9EK4/D3M
R900970810
公稱尺寸 25，符號 E，電氣帶外接電子元件，24 V DC
高性能范圍內的工業液壓閥，根據液壓符號可靠控制油流方向
帶隱藏式手動操作
滑閥
領航
內控供油，外控回油
帶減壓閥
連接圖 ISO 4401-08-08-0-05
大壓力 [bar] 350
大體積流量 [l/min] 870
活塞符號 符號 E
連接類型 板式結構
額定流量 [l/min] 325
標稱尺寸 25
驅動類型 電氣帶外接電子元件
連接數 4
開關位置數 3
電源電壓 24 VDC
電插頭 3 針設備插頭 (2 PE)
電氣連接說明 3 針設備連接器 (2 PE)，符合 EN 175301-803
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封NBR

力士樂齒輪泵R900951302 PGH2-22/008RE07VU2
