旁通式孔板流量計的出現，宛如一道曙光，照亮了煤礦困境。它巧妙利用原理，智能運行，24小時不間斷值守。無論是在忙碌的白天，還是寂靜的深夜，它都能穩定正常工作。自從有了它，煤礦的工作環境得到極大改善，生產效率顯著提高。它是科技創新在煤礦領域的生動實踐，真切地詮釋了 “煤礦有旁通式孔板流量計方便你我他” 為煤礦行業的發展注入了強勁動力。

用途

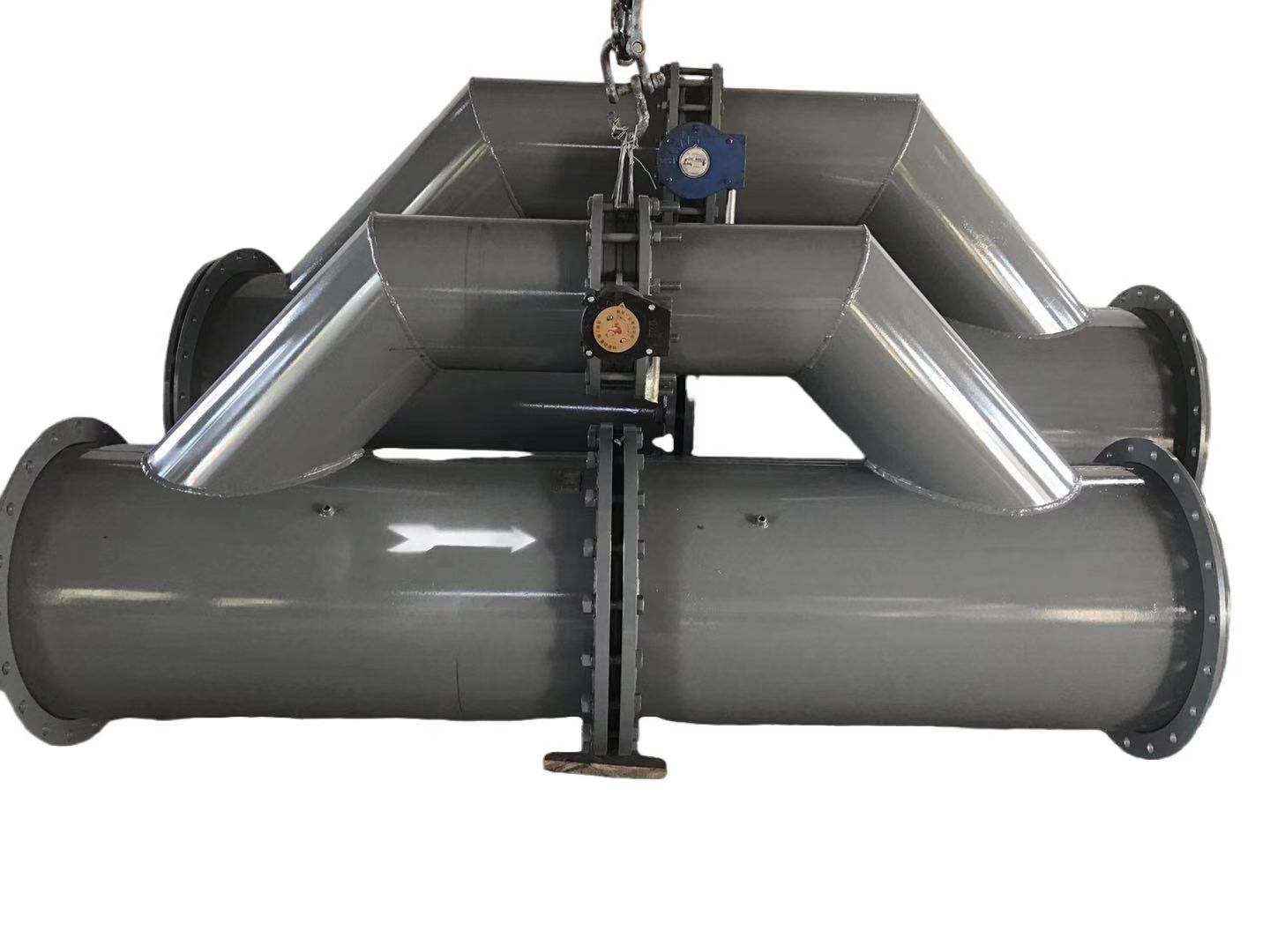

旁通式孔板流量計又稱橋式孔板流量計，本產品含有直管，直管中安裝有孔板，該孔板兩側的直管壁上分別設置一個測量管，其特征是：所述直管和一個橋管并聯式連接，二者內管相互連通，并且所述直管和橋管的兩個連接點分別位于兩個測量管的外側，所述橋管上安裝一個啟閉控制閥。此產品結構簡單，設計合理，解決了由于節流原因對煤礦瓦斯抽放系統造成的負壓損失，有效地提高了瓦斯抽放效果。

組成結構

孔板流量計（旁通式）主要由進流體管路、旁通管路、取壓嘴、緊固件、連接法蘭、節流件、密封墊、出流體管路等構成。孔板是一塊具有圓形開孔并相對于開孔軸線對稱的圓形薄板，不同管道內徑的孔板，其結構形式是幾何相似的。

工作原理

旁通式孔板流量計的孔板前后產生一個靜壓力差，該壓力差與流量計存在著一定的函數關系，流量越大，壓力差就越大，差壓信號傳送給差壓變送器，轉換成4—20ma.DC模擬信號輸出，傳輸給流量積算儀，實現流體流量的計算，利用智能型差壓變送器，對工礦溫/壓進行自動補償后，實現對流體質量流量的測量。

煤礦有旁通式孔板流量計，方便的是每一位奮斗的工作者，保障的是煤礦產業的穩定工作 。
