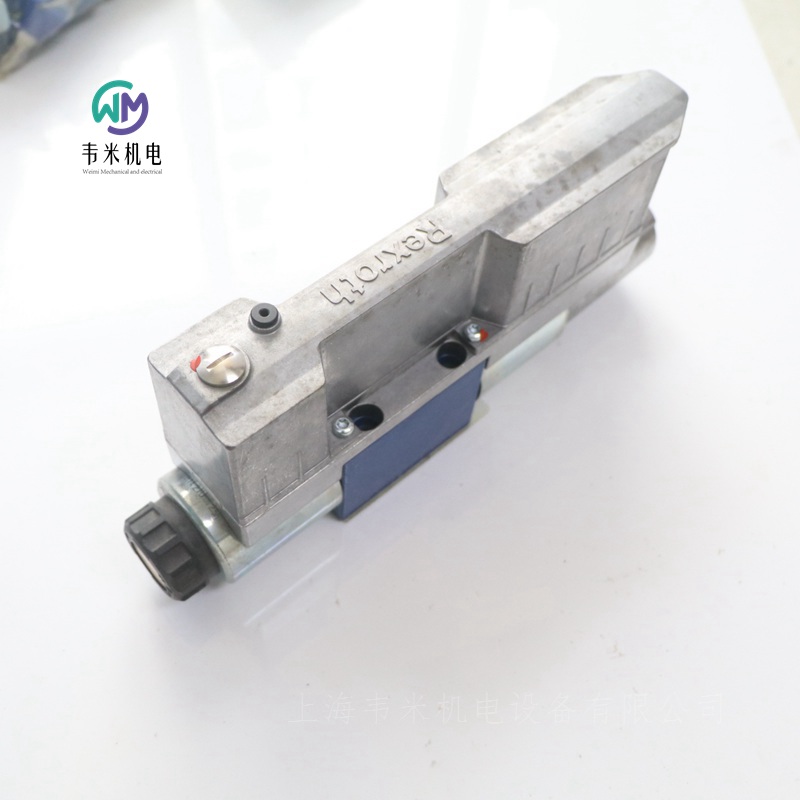

力士樂比例換向閥4WREE6E1-32-30/V/24A1。上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH比例閥R901496446
液壓比例方向閥 4WREE6E1-32-3X/V/24A1
R901496446 4WREE6E1-32-30/V/24A1
公稱尺寸 6, , 符號 E1, , 通過集成電子元件實現電氣控制, , 24 VDC
高性能范圍內的工業液壓閥，根據液壓符號可靠控制油流方向，通過內部活塞位置反饋實現高精度
滑閥
直接驅動
產品屬性
連接圖 ISO 4401-03-02-0-05
產品系列 4WREE6
安裝位置 任何
工作壓力[bar] 350
流量[l/min] 80
滑閥符號 符號E1
連接類型 底板安裝
標稱流量[l/min] 32
大小 6.
驅動類型 帶車載電子設備的電氣
端口數 4.
切換位置數量 3.
電源電壓 24伏直流電
電子連接器 連接器，7極（6 PE）
電氣連接說明 符合EN 175201-804的連接器7極（6 PE）
無線連接 模擬，指令值?10 V
符合性說明 CE–電磁兼容性2014/30/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg]2.64

力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式比例方向閥
4WREE6
規格 6
組件系列 3X
大工作壓力 350 bar
大流量 80 l/min
額定流量 (Δp = 10 bar) 4 … 32 l/min
2 位 4 通或 3 位 4 通結構
用于底板安裝
油口安裝面符合 ISO 4401-03-02-0-05
調整體積流量的方向和大小
通過帶對中螺紋的比例線圈進行起動
彈簧定中的控制滑板
帶電壓或電流輸入（"A1" 或 "F1"）的集成控制電子元件 (OBE)
4WREE 型號的閥門是帶電氣位置反饋和集成電子元件 (OBE) 的直動式比例方向閥。
設置
閥門的基本構成包括：
帶連接面的殼體
帶有壓縮彈簧與彈簧座的控制閥芯
帶對中螺紋的線圈
位置傳感器
集成電子元件
可通過橡膠塞進行電氣零電位調節
功能
線圈斷電后，通過彈簧座之間的壓縮彈簧使控制閥芯保持在中心位置
通過控制比例線圈（例如線圈 "b" ）對控制閥芯進行直動式操作
將控制閥芯與電氣輸入信號成比例地向左移動
這樣將通過具有漸進流量特性的節流橫截面，打開從 P 到 A 及從 B 到 T 的連接
在斷電狀態下，線圈的復位彈簧使得控制閥芯 (2) 保持在機械中心位置。使用 "V" 型閥芯機能的控制閥芯時，此位置與液壓中心位置不對應！電動閥控制環關閉時，控制閥芯將位于液壓中心位置。
帶 2 個閥芯位置的閥門（型號 "4WREE…A…"）
基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，這兩個閥芯位置閥僅配有線圈 "a" 。其配有螺堵來代替第二個比例線圈。
OBE 中的壓力補償元件 "-967"
為了防止集成電子元件 (OBE) 殼體中形成冷凝水，可以使用電子元件保護膜 (11)。
建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。
注意：
由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用壽命的延長而增加。
不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。
PG 裝配件不得打開。
產品選型示例：
4WREE6E16-30/V/24A1
4→4 個主油口
WRE→比例換向閥，直動式，帶電子位置反饋
E→帶集成電子元件 (OBE)
6→通徑6
E1→機能符號
16→16 l/min（4 l/min，8 l/min，32 l/min）
30→組件系列 30 … 39 (30 … 39：安裝和連接尺寸不變）
V→FKM 密封件（M=NBR 密封件）
24→直流電壓 24 V
A1→控制值輸入 ?10 V（F1=控制值輸入 4 ... 20 mA）
型號  4WREE
規格  6
重量
帶兩個線圈的閥  2.6kg
帶一個線圈的閥  2.1kg
安裝位置  任意位置，好為水平
周圍溫度范圍  -20 … 60?C
存儲溫度范圍含 UV 防護  5 … 40?C
運輸溫度范圍  -30 … 80?C
長存儲時間  1年（如果遵循存儲條件；請參閱操作說明 07600-B）
正弦試驗，符合 DIN EN 60068-2-6  10 ... 2000 Hz/大 10 g/10 個周期/3 個軸
噪音測試符合 DIN EN 60068-2-64  20 ... 2000 Hz/10 gRMS/30 g 峰值/30 分鐘/3 個軸
運輸沖擊符合 DIN EN 60068-2-27  15 g/11 ms/3 沖擊/3 個軸
沖擊試驗符合 DIN EN 60068-2-27  15 g/11 ms/1000 次沖擊/3 個軸
大相對濕度  95%
高表面溫度  150?C
MTTFD 值符合 EN ISO 13849  150年
符合性
- CE，符合 EMC 指令 2014/30/EU；根據 EN61000-6-2 和 EN61000-6-3 測試
- RoHS 指令 2015/65/EU
- REACH 條例 (EC) 編號 1907/2006
環境兼容性氣候  環境監測符合 EN 60068-2
液壓
規格   6
大工作壓力
接口 P  350bar
Anschluss A  350bar
油口 B  350bar
接口 T  210bar
建議大流量  80l/min
額定流量 (Δp = 10 bar)  4l/min；8l/min；16l/min；32l/min
液壓油  HL, HLP, HLPD, HVLP, HVLPD
液壓油允許溫度范圍  -20 … 70?C（-40 … 50?C）
允許粘度范圍  20 … 380mm?/s（30 … 46mm?/s）
液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15
電氣，集成電子元件 (OBE)
電壓類型  直流電壓
電源
公稱電壓  24VDC
下限  19V
上限  36V
大剩余波紋度  2.5Vpp
放大器的電流消耗
大  < 2A
脈沖電流  3A
電磁線圈的電阻
20 ?C 時的低溫值  2.65Ω
大高溫值  4.05Ω
占空比  100%
高線圈溫度  150?C
符合 EN 60529 的閥防護  IP65（如果使用的是適合且正確安裝的連接插頭。）
電磁兼容性 (EMC)  抗擾 prEN 50082-2；干擾發射 EN 50081-1
德國力士樂REXROTH比例閥物料號和型號：
R901496433 4WREE6E08-3X/V/24A1
R901496427 4WREE6E16-3X/V/24A1
R901496427 4WREE6E16-30/V/24A1
R901495957 4WREE6E16-30/V/24A1-655
R901496430 4WREE6E32-3X/V/24A1
R901496430 4WREE6E32-30/V/24A1
R901496435 4WREE6E32-3X/V/24F1
R901514694 4WREE6E32-3X/M/24F1
R901496448 4WREE6E1-32-3X/V/24F1
R901496446 4WREE6E1-32-30/V/24A1
R901496449 4WREE6W1-08-3X/V/24F1
R901496437 4WREE6W16-3X/V/24A1
R901523727 4WREE6W16-3X/V/24F1
R901496438 4WREE6W32-3X/V/24F1
R901496432 4WREE6W32-3X/V/24A1
R901496436 4WREE6V08-30/V/24A1
R901517467 4WREE6V16-3X/V/24F1
R901496440 4WREE6V16-30/V/24A1
R901496451 4WREE6W1-16-30/V/24F1
R901496451 4WREE6W1-16-3X/V/24F1
R901496441 4WREE6W1-32-3X/V/24F1
R901496442 4WREE6W1-32-3X/V/24A1
R901497575 4WREE6WA16-30/V/24A1

博世力士樂（BOSCH-REXROTH）葉片泵
0513300405 0513R15A7VPV16SM21HZ
可變排量泵，尺寸16 ccm，壓力210 bar，適用于工業應用，開路
堅固的設計帶來高可靠性。低噪音和脈動水平。動態控制行為。
帶FKM密封件
產品屬性
位移類型 變量
尺寸[cm?] 16
產品系列 VPV
大工作壓力[bar] 210
大流量[l/min] 29
控制 壓力控制器可調，液壓可控（兩級）
通過驅動 沒有
旋轉方向 順時針旋轉
軸端 圓柱形?20 mm，帶裝配鍵，ISO 3019-2
安裝法蘭 符合ISO 3019-2的4孔安裝法蘭80B4SW
連接類型、工作端口 管螺紋
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU
密封 FKM
重量[kg] 17.7

力士樂REXROTH減震軸承R901015586
減震墊ABZDL-U5-NR50-S

力士樂REXROTH油-水冷卻器 AB32-09/132G-051-01
R900023581

力士樂REXROTH密封襯套R(shí)910991528
封閉套筒 A4VB450/A4VS500 BESCH.

力士樂REXROTH密封件R900312108
密封套件WMM 32.5X/V

力士樂REXROTH密封套件R961000746
插裝閥密封套件LC50A/B/DB/DR.-7X/
重量0.24kg

力士樂REXROTH濾芯
類型2.，
符合DIN 24550和力士樂標準
特征
過濾介質由玻璃纖維材料（可選吸水性）、濾紙、絲網、非織造材料和非織造金屬纖維制成，適用于各種應用領域。有關過濾材料配置的信息，請參閱RE 51548
可清潔絲網過濾介質
可達到ISO 10/6/4（ISO 4406）的機油清潔度等級
多層玻璃纖維技術和同時的低初始?jí)翰?，具有高的污垢保持能力和過濾性能
擴展了非礦物油基流體的產品范圍
具有高差壓穩定性的濾芯
過濾器設計
過濾器大小。過濾器可以使用操作壓力、流量和流體系統參數進行設計。所需的過濾器等級取決于應用、部件對污染的敏感性和環境條件。
產品描述
濾芯是工業過濾器的主要組成部分。實際過濾發生在過濾元件中。
根據不同殼體設計和尺寸的大范圍，也存在大量不同尺寸和設計的插入式過濾元件。
主要過濾器變量，如保持能力、污垢保持能力和壓力損失，由過濾器元件結構和使用的過濾介質決定。
力士樂濾芯用于液壓流體、潤滑劑的過濾或工業流體和氣體的過濾，具體取決于系列。
過濾通常是從外到內實現的。流體或氣體必須從污垢?jìng)?cè)通過濾清器濾芯流入清潔側。
然而，在一些應用中，過濾也是從過濾元件的內部到外部實現的。
一般來說，力士樂過濾元件由星形褶皺過濾介質的組合組成，稱為過濾元件墊。過濾元件墊圍繞穿孔支撐管鋪設，使裝置具有所需的穩定性，以承受高壓差。
圍繞支撐管鋪設的濾芯墊粘在接頭和兩個端盤上，因此密封在污垢和清潔面之間。
過濾器元件和過濾器殼體之間的密封通過套管上的密封件有效地完成。
保護罩僅用于特殊的過濾元件系列，允許在過濾元件墊周圍形成均勻的流動模式，同時提供防止外部損壞的機械保護。
此外，一些系列可以可選地配備旁通閥，該旁通閥在壓力增加的情況下使流量通過過濾元件，從而防止臨界壓力的積聚
儲存條件
密封NBR?C[?F]-40… 65[-40… 149]；相對空氣濕度65%
密封FKM?C[?F]-20… 65[-4… 149]；相對空氣濕度65%
材料
濾芯蓋聚酰胺、鍍錫鋼或鍍錫鋁
濾芯底座聚酰胺、鍍錫鋼或鍍錫鋁
濾芯支撐管鍍錫鋼
密封件NBR或FKM
過濾方向由外向內
壓差bar[psi]30[435]、160[2320]或330[4786]
力士樂REXROTH濾芯訂貨號和型號：
R928006809 2.0160 PWR10-A00-0-M


力士樂REXROTH濾芯
類型9.，用于安裝到Hydrac過濾器外殼中
特征
過濾介質由玻璃纖維材料（可選吸水性）、濾紙、絲網和非織造金屬纖維制成，適用于各種應用領域。有關過濾材料配置的信息，請參閱RE 51548
可清潔絲網過濾介質
可達到ISO 10/6/4（ISO 4406）的機油清潔度等級
多層玻璃纖維技術和同時的低初始?jí)翰?，具有高的污垢保持能力和過濾性能
具有高差壓穩定性的濾芯
產品描述
濾芯是工業過濾器的主要組成部分。實際過濾發生在過濾元件中。根據不同殼體設計和尺寸的大范圍，也存在大量不同尺寸和設計的插入式過濾元件。
主要過濾器變量，如保持能力、污垢保持能力和壓力損失，由過濾器元件結構和使用的過濾介質決定。
力士樂濾芯用于過濾各種液壓流體、潤滑劑和其他工業流體和氣體，具體取決于系列。
過濾通常是從外到內實現的。
流體或氣體必須從污垢?jìng)?cè)通過濾清器濾芯流入清潔側。
然而，在一些應用中，過濾也是從過濾元件的內部到外部實現的。
一般來說，力士樂過濾元件由星形褶皺過濾介質的組合組成，稱為過濾元件墊。
過濾元件墊鋪設在穿孔支撐管周圍，該穿孔支撐管使裝置具有所需的穩定性以承受高壓差。
圍繞支撐管鋪設的濾芯墊粘在接頭和兩個端盤上，因此密封在污垢和清潔面之間。
過濾器元件和過濾器殼體之間的密封通過套管上的密封件有效地完成。
保護罩僅用于特殊的過濾元件系列，允許在過濾元件墊周圍形成連續的流體流動模式，同時提供防止外部損壞的機械保護。
全體的
儲存條件
–密封NBR?C[?F]-40… 65[-40… 149]；相對空氣濕度65%
-密封FKM?C[?F]-20… 65[-4… 149]；相對空氣濕度65%
材料
-濾芯蓋鋼、錫涂層、鋁或聚酰胺（取決于型號）
–濾芯底座鋼、錫涂層、鋁或聚酰胺（取決于型號）
–濾芯支撐管鍍錫鋼
–密封件NBR或FKM
–保護籠聚酯纖維
過濾方向由外向內
壓差bar[psi]30[435]或210[3045]
德國力士樂REXROTH濾芯訂貨號和型號：
R928017144 9.110LA PWR10-A00-0-M SO3000


力士樂REXROTH過濾器的維護指示器
WE 及 WO 類型
壓力管路中過濾器的 WO 型壓差指示器
回油過濾器的 WO 型背壓指示器
WE 型電子開關元件
公稱壓力 10，160 和 450 bar [145，2321 和 6527 psi]
WO 型的工作溫度為 –30 ℃ 至 100 ℃ [–22 ?F 至 212 ?F]
WE 型的工作溫度為 –30 ℃ 至 85 ℃ [–22 ?F 至 185 ?F]
特點
維護指示器通過指示壓差超出范圍和/或過濾器中發生背壓等情
況，來對過濾器進行監控。
產品憑借以下特點脫穎而出：
模塊化結構
帶有轉換點和記憶功能的 WO 型目視指示器
帶有一到兩個轉換點的 WE 型電子開關元件
冷啟動過程中能夠抑制信號
功能，剖面
默認情況下，力士樂過濾器附帶有一個目視維護指示器（WO 型）。電子開關元件（WE 型）作為附件提供，并且與目視維護指示器是配套的。電子開關元件附在目視維護指示器上并通過鎖緊環固定。電子維護指示器與過濾器公稱壓力無關。
背壓和/或壓差上升會相對彈簧將閥芯向上推。纏繞在閥芯上的線圈會隨著閥芯一起移動。紅色按鈕可以放置在兩個有效位置處。如果帶線圈的閥芯所處位置的壓力低于維護指示器的公稱壓力，紅色按鈕將保持在縮回的"靜止位置"。如果首次超出公稱壓力，目視插腳的位置會在插腳線圈與閥芯線圈之間的排斥力作用下，變?yōu)榈诙€(gè)可能的"接通條件"。即便當機器關掉電源（或者是在產生壓降或冷啟動）（記憶功能）后，紅色按鈕也將始終在此位置處保持可見。必須確認這一點。
開關元件中集成的簧片觸點受磁場變化的作用。如果存在兩個轉換點，應安裝兩個簧片觸點。
對于電子開關元件 WE-2SPSU，在溫度受抑制的情況下，通過目視維護指示器的閥體進行散熱。
電子開關元件 WE-2SPSU 不適用于由聚酰胺纖維制成的目視維護指示器（WO-S01-2,2-...-PA）。
WE-2SP-M12x1 帶有連接插頭（不包括在交付范圍內）
WE-1SP-EN175301-803 帶有插入式連接插頭
技術數據：
維護指示器的
材料 銅，鋁
密封材料 NBR，F(xiàn)KM
溫度范圍 -30...100℃/-20...120℃
電子開關元件的
電氣連接
圓形插入式連接 M12x1，4 針
矩形插入式連接 EN 175301-803
接觸負載，直流電壓  1A
電壓范圍 150V
符合 EN 60529 的防護等級  IP67
環境溫度范圍  -25...85℃
對于 24 V 以上的直流電壓，為保護切換觸點元件切換時，將不會出現火花。
重量0.2kg
電子開關元件的連接
默認情況下，過濾器配有 WO 型目視維護指示器。電子開關元件附在目視維護指示器上并通過鎖緊環固定。
德國力士樂REXROTH壓差開關訂貨號和型號：
R928028410 WE-2SP-M12X1

力士樂REXROTH調溫器AB31-14/3-1A2A-TA
R900013646

力士樂溢流閥0532系列和R917系列
特點
管道安裝和油路塊安裝的連接類型
調節方法，如手輪，不可調的，鉛封的，帶刻度旋鈕的（帶鎖和不帶鎖）。
應用
輸送搬運設備，農業機械領域，城市車輛和一般機械工程領域。
注意
符合壓力設備指令 97/23/EG 且 "安全閥模型經 T?V 德國技術檢查機構認證" 的型號可用于保護液壓蓄能器。
功能
此模型系列基于帶阻尼活塞的閥座設計。沖孔閥座用于確保較高的密封性，阻尼活塞可防止閥發生任何振動。它可產生平穩的控制特性，也就是說，即便是在流量增加時，也能在很大程度上保持設置的開啟壓力。這可利用閥盤上液動力的效果實現，而隨著流量的增加閥將持續打開。
可用的通用型號類型：
– 帶和不帶測試油口的管道安裝殼體。
– 用于油路塊安裝的閥芯。
– 多種調節方法，如手輪，不可調的，鉛封的，帶刻度旋鈕的（帶鎖和不帶鎖）。
– 阻尼活塞前配有單向閥，響應時間更快。
技術數據
設計 帶阻尼的座閥
管路連接 用于管道安裝和油路塊安裝
環境溫度 –30... 80?C
壓力介質 符合 DIN/ISO 的基本成分為礦物油的液壓油
粘度 允許范圍：10...800 mm2/s建議范圍：20...100 mm2/s啟動允許范圍：...2000 mm2/s
壓力介質溫度 帶 NBR 密封時 –30?C... 80?C；帶 FKM 密封時 –15?C... 120?C。
過濾 符合 ISO/DIS 4406 的油污染等級 19/16。
工作壓力 用于管路安裝 P：大允許壓力 350 bar，視負載變化和溫度而定；T：大允許壓力 210 bar（NBR）或 80 bar（FKM），視負載變化和溫度而定。用于油路塊安裝 P：符合調定壓力。T：NBR 大 210 bar，F(xiàn)M 大 80 bar
開啟壓力（公差 p標稱 5%） 在流量為 0.1 l/min 時設置
流量 大 120 l/min
德國力士樂REXROTH溢流閥訂貨型號：
0532004105
0532002014
0532002048
0532004208
0532001051
0532004007
0532002062
0532003003
0532002002
0532001174
0532002013
0532004205
0532002003
0532001043
0532002005
0532002012


力士樂REXROTH溢流閥減壓閥
直動式
DBD .. K
尺寸2
組件系列2X
大工作壓力420巴
大流量2升/分鐘
特征
旋入插裝閥
6壓力等級
4種調節類型，可選：
–六角形（部分帶保護帽）
–帶刻度的旋鈕
–帶刻度的可鎖定旋鈕
–手輪
防腐蝕設計
功能、部分、符號
DBD..K型壓力閥是指安裝在塊體設計中的直接操作泄壓閥。它們用于限制系統壓力。系統壓力可以通過調節類型無級設置。在初始位置，閥門關閉。通過控制管路和球，主端口中的壓力作用在彈簧板上。如果主端口中的壓力升高到壓縮彈簧處設定的值以上，則球打開，液壓油流入主端口。
版本“P”：
帶鉛封和保護帽的壓力調節，適用于“S”型調節。
技術數據
概述
重量 約0.3kg
安裝位置 任意
環境溫度范圍
–30 80?C（NBR密封件）
–20… 80（FKM密封件）
-45… 70（低溫版）
MTTFD值符合EN ISO 13849 150...1200years
液壓
大工作壓力
輸入 420 bar
輸出 315  bar
大設定壓力 25；50; 100; 200; 315; 420bar
大流量  2l/min（建議1.5）
液壓油
粘度范圍 10…800mm2/s
液壓系統中須遵守為部件規定的清潔度等級。有效的過濾可以防止故障，同時延長組件的使用周期。
液壓油的重要信息：
有關其他液壓油使用的更多信息和數據，請聯系我們。
可能存在關于技術閥數據（溫度、壓力范圍、生命周期、維護間隔等）的限制，
等等）。
所用液壓油的點火溫度必須比高表面溫度高50 K。
可生物降解和阻燃-含水：如果使用鍍鋅部件（如“J3”或“J5”型）或含鋅部件，少量溶解的鋅可能會進入液壓系統，導致液壓油加速老化。鋅皂可能作為化學反應產物形成，這可能會堵塞過濾器、噴嘴和電磁閥，特別是在與局部熱量輸入有關的情況下。
阻燃-含水：
由于HFC液壓油的空化傾向增加，與使用礦物油HLP相比，該部件的生命周期可能縮短30%。為了減少氣蝕效應，建議（如果可能的話，具體針對安裝）將端口T中的回流壓力備份到部件壓差的約20%。
力士樂REXROTH溢流閥訂貨號和型號：
R900203858 DBDA2K2X/100
R900208813 DBDA2K2X/100V
R900208780 DBDA2K2X/200
R900208815 DBDA2K2X/200V
R900225118 DBDA2K2X/25
R900986335 DBDA2K2X/25V
R900208779 DBDA2K2X/315
R900208793 DBDA2K2X/315V
R900208814 DBDA2K2X/420
R900208797 DBDA2K2X/420V
R900203857 DBDA2K2X/50
R900208798 DBDA2K2X/50V
R900208782 DBDH2K2X/100
R900203851 DBDS2K2X/100
R900203852 DBDS2K2X/200
R900203853 DBDS2K2X/315

力士樂REXROTH溢流閥
R900203853 DBDS2K2X/315
公稱尺寸 2，P → T，機械操作
高性能范圍內的工業液壓閥。設定值的可靠壓力限制
提升閥座設計中的比例壓力閥
直接驅動
壓力等級315巴
帶保護帽的六角形
產品屬性
產品系列 DBD.2
工作壓力[bar] 420
流量[l/min] 2.
滑閥符號 P→T
連接類型 旋入插裝閥
尺寸 2.
驅動類型 機械驅動
端口數量 2.
切換位置數量 2.
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.23

力士樂REXROTH溢流閥
R900203852 DBDS2K2X/200
公稱尺寸 2，P → T，機械操作
高性能范圍內的工業液壓閥。設定值的可靠壓力限制
提升閥座設計中的比例壓力閥
直接驅動
壓力額定值200巴
帶保護帽的六角形
產品屬性
產品系列 DBD.2
大工作壓力[bar] 420
大流量[l/min] 2.
滑閥符號 P→T
連接類型 旋入插裝閥
尺寸 2.
驅動類型 機械驅動
端口數量 2.
切換位置數量 2.
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.23

力士樂REXROTH溢流閥
R900203851 DBDS2K2X/100
公稱尺寸 2，P → T，機械操作
高性能范圍內的工業液壓閥。設定值的可靠壓力限制
提升閥座設計中的比例壓力閥
直接驅動
壓力額定值100巴
帶保護帽的六角形
產品屬性
產品系列
DBD.2
大工作壓力[bar] 420
大流量[l/min] 2.
滑閥符號 P→T
連接類型 旋入插裝閥
尺寸 2.
驅動類型 機械驅動
端口數量 2.
切換位置數量 2.
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.23

力士樂REXROTH溢流閥
R900208782 DBDH2K2X/100
公稱尺寸 2，P → T，機械操作
高性能范圍內的工業液壓閥。設定值的可靠壓力限制
提升閥座設計中的比例壓力閥
直接驅動
壓力額定值100巴
手輪
產品屬性
連接圖 安裝尺寸DBD NG2
產品系列 DBD.2
工作壓力[bar] 420
流量[l/min] 2.
滑閥符號 P→T
連接類型 旋入插裝閥
尺寸 2.
驅動類型 機械驅動
端口數量 2.
切換位置數量 2.
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.28

力士樂REXROTH溢流閥
R900208798 DBDA2K2X/50V
公稱尺寸 2，P → T，機械操作
高性能范圍內的工業液壓閥。設定值的可靠壓力限制
提升閥座設計中的比例壓力閥
直接驅動
壓力額定值50巴
帶刻度的可鎖定旋鈕
產品屬性
連接圖 安裝尺寸DBD NG2
產品系列 DBD.2
工作壓力[bar] 420
流量[l/min] 2.
滑閥符號 P→T
連接類型 旋入插裝閥
尺寸 2.
驅動類型 機械驅動
端口數量 2.
切換位置數量 2.
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 0.35

力士樂REXROTH溢流閥
R900203857 DBDA2K2X/50
公稱尺寸 2，P → T，機械操作
高性能范圍內的工業液壓閥。設定值的可靠壓力限制
提升閥座設計中的比例壓力閥
直接驅動
壓力額定值50巴
帶刻度的可鎖定旋鈕
產品屬性
連接圖 安裝尺寸DBD NG2
產品系列 DBD.2
工作壓力[bar] 420
流量[l/min] 2.
滑閥符號 P→T
連接類型 旋入插裝閥
尺寸 2.
驅動類型 機械驅動
端口數量 2.
切換位置數量 2.
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.35

力士樂REXROTH溢流閥
R900208797 DBDA2K2X/420V
公稱尺寸 2，P → T，機械操作
高性能范圍內的工業液壓閥。設定值的可靠壓力限制
提升閥座設計中的比例壓力閥
直接驅動
壓力等級420巴
帶刻度的可鎖定旋鈕
產品屬性
連接圖 安裝尺寸DBD NG2
產品系列 DBD.2
工作壓力[bar] 420
流量[l/min] 2.
滑閥符號 P→T
連接類型 旋入插裝閥
尺寸 2.
驅動類型 機械驅動
端口數量 2.
切換位置數量 2.
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 0.35

力士樂REXROTH溢流閥
R900208814 DBDA2K2X/420
公稱尺寸 2，P → T，機械操作
高性能范圍內的工業液壓閥。設定值的可靠壓力限制
提升閥座設計中的比例壓力閥
直接驅動
壓力等級420巴
帶刻度的可鎖定旋鈕
產品屬性
連接圖 安裝尺寸DBD NG2
產品系列 DBD.2
工作壓力[bar] 420
流量[l/min] 2.
滑閥符號 P→T
連接類型 旋入插裝閥
尺寸 2.
驅動類型 機械驅動
端口數量 2.
切換位置數量 2.
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg]0.35

力士樂比例換向閥4WREE6E1-32-30/V/24A1
