力士樂液壓比例方向閥4WRLE25V400L-42/MXY/24A1，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH比例閥R901404337

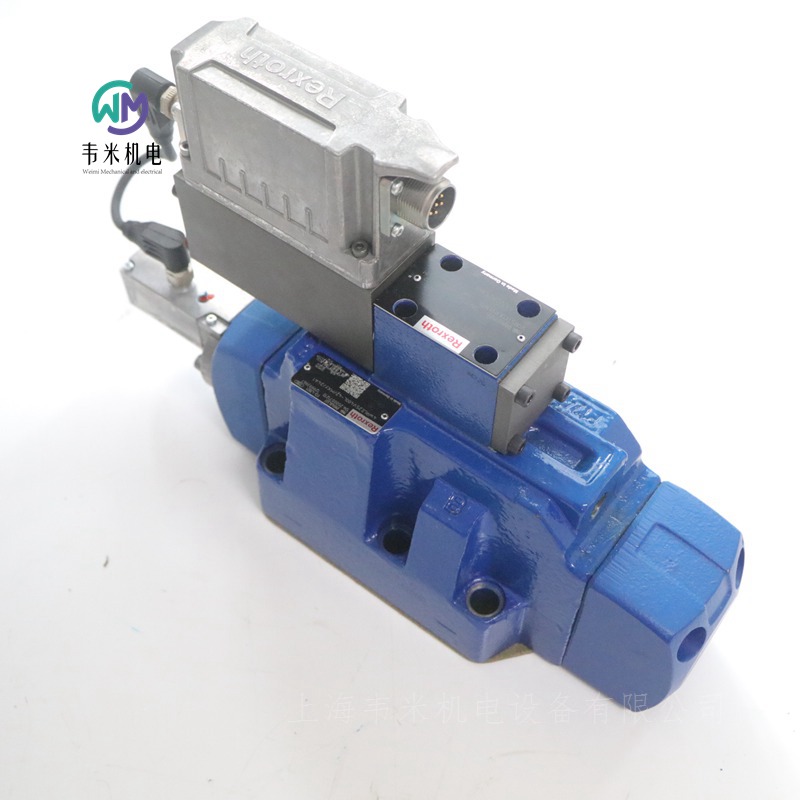

液壓比例方向閥 4WRLE25V400L-4X/MXY/24A1
R901404337 4WRLE25V400L-42/MXY/24A1
公稱尺寸 25, , 符號 V, , 通過集成電子元件實現電氣控制, , 24 VDC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向，通過內部活塞位置反饋實現高精度。
滑閥
由伺服電動機控制的
線性的
外部先導油供應、外部先導油回油
產品屬性
連接圖 ISO 4401-08-08-05
產品系列 4WRLE
工作壓力[bar] 350
流量[l/min] 1250
滑閥符號 符號V
連接類型 底板安裝
標稱流量[l/min] 400
大小 25
驅動類型 帶集成電子設備的電氣
端口數 4.
切換位置數量 3.
電源電壓 24伏直流電
電子連接器 連接器，7極（6 PE）
電氣連接說明 符合EN 175201-804的7極（6 PE）連接器
無線連接 模擬，指令值?10 V
符合性說明 CE符合EMC指令2014/30/EU、RoHS指令2011/65/EU
液壓油 HL、HLP、HFC
海豹 窄帶輻射
重量[kg]18.5

力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的先導式高頻響方向閥4WRLE
規格 10 … 35
組件系列 4X
大工作壓力 350 bar
大流量 4700 l/min
額定流量 60 … 1500 l/min
用于 I4.0 的數字接口 IO-Link
可靠 - 經過驗證且堅固耐用的設計
安全性
當設備關閉時，先導控制閥的控制閥芯位于“故障安全”位置
主閥的控制閥芯位于彈簧對中中心位置和/或偏移位置
高質量 - 伺服閥性能先導控制閥控制閥芯和套筒
靈活 - 適用于位置、速率和壓力控制
 - 響應靈敏度高，滯后小
IO-Link 接口，可選
符號 E. 和 W.
4WRLE 型閥門是一個帶電氣位置反饋和集成電子元件 (OBE) 的先導式方向控制閥。
結構
閥門基本構成包括 3 個主要組件：
先導控制閥 (1) 帶有控制閥芯和套筒、復位彈簧、控制線圈和感應式位置傳感器（可選配電子元件保護膜 (5) 和衰減閥板 (4)）
帶對中彈簧和位置反饋的主閥 (2)
帶模擬 (6) 或 IO-Link 接口的集成電子元件 (OBE) (3)
功能
當集成控制電子元件 (OBE) 被關閉或處于不活動狀態時，則先導控制閥的控制閥芯在彈簧作用下置于"故障安全"位置。主閥的控制閥芯位于其彈簧對中中心位置。
集成控制電子元件 (OBE) 將控制值與主閥控制閥芯的位置實際值進行比較。在有控制偏差的情況下，將激活控制線圈。由于磁力發生改變，先導控制閥芯將扺住彈簧進行調節。
通過控制剖面激活的流量會導致主控制閥芯的調整。主控制閥芯的行程/控制剖面通過與控制值的比例進行調節。
先導油可通過油口 P 從內部供給先導控制閥，也可通過油口 X 從外部供給先導控制閥。可通過油口 T 從內部實現到油箱的反饋，也可以通過油口 Y 從外部實現。
控制線圈斷電
在以下錯誤情況下，集成電子元件 (OBE) 使控制線圈斷電，先導控制閥芯將設置為"故障安全"位置，并將卸載主閥的先導油腔。通過彈簧操作，主閥控制閥芯將移動至中心位置。
低于小電源電壓
僅在接口 "F1" 處：
低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））。
僅在接口 "L1" 處：
使能未激活，通訊中斷（看門狗）
內部 IO-Link 發生故障時
僅在接口 "C6" 處：
額外使能未激活
衰減閥板 "D"
衰減閥板 (4) 降低集成電子元件上的加速振幅（頻率 >300 Hz）。
注意：
對于主要為低激勵頻率 (<300 Hz) 的應用，不建議使用衰減閥板。
電子元件保護膜 "-967"
為避免在集成電子元件 (OBE) 殼體中出現冷凝液，可使用電子元件保護膜 (5)。
建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。
注意：
具有正遮蓋的先導式三位四通方向控制閥適用于可控制或可調節的軸。斷電狀態下的遮蓋約為控制閥芯行程的 20 %。關閉電氣電源電壓時，驅動器可在功能方向 P 至 B 上短時間加速。
符號 V 和 V1-
4WRLE 型閥門是一個帶電氣位置反饋和集成電子元件 (OBE) 的先導式方向控制閥。
設置
閥門基本構成包括 3 個主要組件：
先導控制閥 (1) 帶有控制閥芯和套筒、復位彈簧、控制線圈和感應式位置傳感器（可選配電子元件保護膜（5）和衰減閥板（4））
帶對中彈簧和位置反饋的主閥 (2)
集成控制電子元件 (OBE) (3)
功能
當集成控制電子元件 (OBE) 被關閉或處于不活動狀態時，則先導控制閥的控制閥芯在彈簧作用下置于“故障安全”位置。主閥的控制閥芯位于彈簧對中偏移位置，關于方向 P 至 B/A 至 T 的行程偏移約為 6 %。
集成控制電子元件 (OBE) 將控制值與主閥控制閥芯的位置實際值進行比較。在有控制偏差的情況下，將激活控制線圈。由于磁力發生改變，先導控制閥芯將扺住相應彈簧進行調節。
通過控制剖面激活的流量會導致主控制閥芯的調整。主控制閥芯的行程/控制剖面通過與控制值的比例進行調節。在控制值預設值為 0 V 的情況下，電子元件將主閥的控制閥芯調節到中心位置。
先導油可通過油口 P 從內部供給先導控制閥，也可通過油口 X 從外部供給先導控制閥。可通過油口 T 從內部實現到油箱的反饋，也可以通過油口 Y 從外部實現。
控制線圈切斷
在以下錯誤情況下，集成電子元件 (OBE) 使控制線圈斷電，先導控制閥芯將設置為“故障安全”位置，并將卸載主閥的先導油腔。通過彈簧操作，主閥控制閥芯將移動至偏移位置（約 6 % P → B/A → T）。
低于小電源電壓
僅在接口“F1”處：低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））。
衰減閥板“D”和電子元件保護膜“-967”
請參閱“符號 E. 和 W.”
注意：
先導式三位四通方向控制閥僅適用于激活控制環，且在禁用時沒有鎖定的初始位置。因此，在許多應用中需要“外部單向閥”，并且必須將其考慮到開/關順序。關閉電氣電源電壓時，驅動器可在功能方向 P 至 B 上短時間加速。
型號“XY”
外部先導油供油，外部先導油回油
在本型號中，先導油由單獨的控制電路供給（外部）。先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。
型號“PY”
內部先導油供油，外部先導油回油
使用本型號時，先導油由主閥的 P 通道供給（內部）。先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。在底板中，必須關閉油口 X。
型號“PT”
內部先導油供油，內部先導油回油
使用本型號時，先導油由主閥的 P 通道供給（內部）。先導油直接流回主閥的 T 通道（內部）。在底板中，必須關閉油口 X 和 Y。
型號“XT”
外部先導供油，內部先導油回油
在本型號中，先導油由單獨的控制電路供給（外部）。先導油直接流回主閥的 T 通道（內部）。在底板中，必須關閉油口 Y。
注意：
先導油供油的改裝作業只能由經過授權的人員執行或返廠執行。須遵守大允許工作參數，請參閱"技術數據"。
訂貨型號示例：
4WRLE27W430SJ-4X/MXY/24A1
4→4 個主油口
WRL→先導式高頻響方向閥
E→帶集成電子元件 (OBE)
27→通徑27（10,16,25,35）
W→機能符號（E, E1-, W6-, W8-, V, V1-, Q3-）
430→額定流量430 l/min
S→流量特性
J→遮蓋躍變（對于蓋板閥，開啟點為 5%；符號 E、E1-、W6-、W8-）
4X→組件系列 40 … 49（40 … 49：安裝和連接尺寸不變）
M→NBR 密封件（V=FKM 密封件）
XY→外部先導油供油，外部先導油回油
24→電源電壓 24 V
A1→控制值輸入 ?10 V
一般信息
型號  4WRLE
規格 10 16 25 27 35
安裝位置  任意
重量kg 9 12 19 21 80
周圍溫度范圍  -20 … 60?C
長存儲時間  1年
正弦試驗，符合 DIN EN 60068-2-6
不帶衰減閥板  10 ... 2000 Hz/大 10 g/10 個周期/3 個軸
帶衰減閥板  10 ... 2000 Hz/大 10 g/10 個周期/3 個軸
噪音測試符合 DIN EN 60068-2-64
不帶衰減閥板  20 ... 2000 Hz / 10 gRMS / 30 g 峰值 / 30 min / 3 個軸
帶衰減閥板  20 ... 2000 Hz/10 gRMS/30 g 峰值/24 h/3 軸
運輸沖擊符合 DIN EN 60068-2-27
不帶衰減閥板  15 g/11 ms/3 沖擊/3 個軸
帶衰減閥板  15 g/11 ms/3 沖擊/3 個軸
沖擊試驗符合 DIN EN 60068-2-27
帶衰減閥板  35 g/6 ms/1000 沖擊/3 個軸
大相對濕度  95%
高表面溫度  120?C
MTTFD 值符合 EN ISO 13849  75年
符合性
CE 符合 EMC 指令 2014/30/EU，經檢測符合 EN 61000-6-2 和 EN 61000-6-3
RoHS 指令 2015/65/EU
REACH 條例 (EC) 編號 1907/2006
德國力士樂REXROTH電液比例閥物料號和型號：
R901444295 4WRLE10E80SJ-4X/MPT/24A1
R901444295 4WRLE10E80SJ-42/MPT/24A1
R901475578 4WRLE10V85M-4X/MPT/24A1
R901473845 4WRLE10V1-85M-4X/MPY/24F1
R901469739 4WRLE10E80SJ-4X/MXY/24A1
R901442911 4WRLE10W1-80SJ-4X/MXY/24A1
R927001079 4WRLE10E-80SJ-3X/G24K0/A1M
R901186013 4WRLE10V85M-4X/MXY/24A1
0811404680 4WRLE10Q3-85M-3X/G24ETK0/A1M
R901158977 4WRLE10V70P-3X/G24EK0/F1M
0811404713 4WRLE10E80SJ-3X/G24ETK0/A1M
R901125217 4WRLE10V85L-3X/G24ETK0/A1M
R901401779 4WRLE16E180SJ-42/MXY/24A1
0811404207 4WRL16V200M-30/G24Z4/M
0811404342 4WRLE16Q3-200M-30/G24K0/A1M
R901421073 4WRLE16Q3-200M-4X/MXY/24A1
0811404250 4WRLE16V-120L-3X/G24K0/A1M
R901157861 4WRLE16V150L-4X/MXY/24A1
R901523620 4WRLE16E1-180SJ-4X/MXY/24F1
R901140499 4WRLE16W180SJ-30/G24K0/A1M
0811404307 4WRLE16WZ180SJ-3X/G24K0/A1M
R901395350 4WRLE16W180SJ-4X/MXY/24A1
0811404344 4WRLE16Q3-200M-3X/G24K0/A1WG02M
R901570750 4WRLE16Q3-250M-4X/MXYWL/24A1
R901401738 4WRLE16E1-180SJ-4X/MXY/24A1
R901435576 4WRLE16V1-150P-4X/MXY/24A1-998
R901152885 4WRLE16Q6-200M-3X/G24K0/A1M-853
R901401734 4WRLE16X200M-4X/MXY/24A1-811
R901125221 4WRLE16V200L-3X/G24K0/A1M
R901404330 4WRLE16V120M-4X/MXY/24A1
0811404251 4WRLE16V200M-3X/G24K0/A1M
R901401742 4WRLE16V200M-4X/MXY/24A1
R901089293 4WRLE16V200M-3X/G24ETK0/A1M
R901467795 4WRLE16V200M-4X/MPT/24A1
0811404327 4WRLE16W1Z180SJ-3X/G24ETK0/A1M
R901401888 4WRLE16W1-180SJ-4X/MPT/24A1
0811404454 4WRLE25EZ350SJ-3X/G24K0/A1M
R901423297 4WRLE25E350SJ-4X/MXY/24A1
R901404337 4WRLE25V400L-4X/MXY/24A1
R901404811 4WRLE25V1-400L-4X/MXY/24A1
R901131953 4WRLE25Q3-370M-3X/G24K0/A1M
R901504916 4WRLE25Q3-400M-4X/MXY/24A1
0811404456 4WRLE25WZ350SJ-3X/G24K0/A1M
R901404876 4WRLE25W350SJ-4X/MXY/24A1
R901568615 4WRLE25V400L-42/MXY/24C6
0811404430 4WRLE25V370M-3X/G24K0/A1M
R901401731 4WRLE25V370M-4X/MXY/24A1
0811404439 4WRLE25W1-370M-3X/G24EK0/A1M-769
R901446183 4WRLE25W1-350SJ-4X/MXY/24A1
R901478128 4WRLE25V400L-4X/MPT/24A1
R901404876 4WRLE25W350SJ-4X/MXY/24A1
0811404481 4WRLE25EZ350SJ-3X/G24ETK0/A1M
0811404454 4WRLE25EZ350SJ-3X/G24K0/A1M
0811404471 4WRLE25W4Z350SJ-3X/G24ETK0/A1M
0811404572 4WRLE27Q3-550P-3X/G24K0/A1M
R901407415 4WRLE27Q3-550P-4X/MXY/24A1-998
0811404458 4WRLE27W430SJ-30/G24K0/A1M
R901405591 4WRLE27W430SJ-4X/MXY/24A1
0811404441 4WRLE27Q4-430M-3X/G24K0/A1M
0811404438 4WRLE27Q4-430M-3X/G24ETK0/A1M
R901573993 4WRLE35V1000L4X/MPT/24F1
0811404580 4WRLE35Q4-1000M-3X/G24TK0/A1M
0811404500 4WRL35E1100S-30/G24Z4/M
R901441561 4WRLE35V1000M-4X/MXY/24A1
0811404578 4WRLE35X500M-3X/G24EK0/A1M-812
R901499044 4WRLE35E1100SJ-4X/MXY/24A1

力士樂REXROTH軸向柱塞泵 A A10VSO 45 DR /31R-VPA12N00
R910916629 AA10VSO45DR/31R-VPA12N00
A10VSO，調節單元，開式回路，中等壓力，公稱尺寸：45 cm?，壓力控制器，不帶通軸驅動
A10VSO 是一款變量泵，帶有采用斜盤式設計的軸向柱塞回轉體，用于開式回路中的流體靜力驅動。流量與傳動速度和排量成正比。可通過調節旋轉斜盤角度無級更改流量。
出色的吸油特性
低工作噪音
2 個泄油口
使用壽命長
控制響應時間較短
產品（軸向柱塞單元） A10VS
操作類型 變量泵，開式回路
尺寸（排量） [cm?] 45
控制裝置 壓力調節器
系列 系列 3，索引號 1
旋轉方向 右側（朝軸端方向看）
密封材料 FKM（標準）
軸端 ISO 軸鍵
安裝法蘭 ISO 3019-2（公制），2 個孔
工作油口 B 側面公制法蘭，S 側面公制法蘭
通軸驅動 不帶通軸驅動
用于電磁鐵的插頭 不帶
旋轉速度 [rpm] 1500
工作壓力 [bar] 280
大排量 [cm?] 45.0
大排量設置 Variabel
小排量 [cm?] 0.0
小排量設置 Fix
大流量 [l/min] 67.0
小流量 [l/min] 0.0
內部泄油管路 否
驗收機構（外部） 否
試驗證明 不帶
檢驗證書的語言代碼 不帶
涂色/底漆 不帶
涂色/面漆 不帶
重量 [kg] 24.292


力士樂REXROTH軸向柱塞泵 A A10VSO 28 DR /31R-VPA12N00
R910907369 AA10VSO28DR/31R-VPA12N00
A10VSO，調節單元，開式回路，中等壓力，公稱尺寸：28 cm?，壓力控制器，不帶通軸驅動
A10VSO 是一款變量泵，帶有采用斜盤式設計的軸向柱塞回轉體，用于開式回路中的流體靜力驅動。流量與傳動速度和排量成正比。可通過調節旋轉斜盤角度無級更改流量。
出色的吸油特性
低工作噪音
2 個泄油口
使用壽命長
控制響應時間較短
產品（軸向柱塞單元） A10VS
操作類型 變量泵，開式回路
尺寸（排量） [cm?] 28
控制裝置 壓力調節器
系列 系列 3，索引號 1
旋轉方向 右側（朝軸端方向看）
密封材料 FKM（標準）
軸端 ISO 軸鍵
安裝法蘭 ISO 3019-2（公制），2 個孔
工作油口 B 側面公制法蘭，S 側面公制法蘭
通軸驅動 不帶通軸驅動
用于電磁鐵的插頭 不帶
旋轉速度 [rpm] 1500
工作壓力 [bar] 280
大排量 [cm?] 28.0
大排量設置 Variabel
小排量 [cm?] 0.0
小排量設置 Fix
大流量 [l/min] 42.0
小流量 [l/min] 0.0
內部泄油管路 否
驗收機構（外部） 否
試驗證明 不帶
檢驗證書的語言代碼 不帶
涂色/底漆 不帶
涂色/面漆 不帶
重量 [kg] 18



力士樂REXROTH軸向柱塞變量泵
A10VSO 系列 32
——斜盤結構軸向柱塞變量泵，用于開式回路中的靜液壓傳動
——流量與傳動速度和排量成正比。
——可通過調節旋轉斜盤角度無級更改流量。
——已釋放了流體靜力的搖架軸承
——高壓油口上的測量傳感器鏈接
——底噪音等級
——低壓脈動
——高效率
——高度抗氣蝕、吸油壓力和殼體壓力峰值下降
——通用通軸驅動
液壓油
變量泵 A10VSO 在使用符合 DIN 51524 的 HLP 礦物油下運行。
有關選擇液壓油的注意事項
選擇液壓油時，應確保工作溫度范圍內的工作粘度處于佳范圍.
注意
部件任何部位的溫度均不可高于 90 ℃。在確定軸承粘度時，應將表中的溫差考慮在內。
液壓油的過濾
更精細的過濾可以提高液壓油的清潔度，從而延長軸向柱塞單元的使用壽命。
根據 ISO 4406，清潔度至少應維持在20/18/15 級。

DG – 兩點直動式控制
通過將外部控制壓力連接到油口 X，可以將變量泵的擺動角度設置為小。
這樣就可以直接給行程柱塞供油 ，同時必須確保小壓力 pSt ≥ 50 bar。
變量泵只可在 Vg min 和 Vg max 之間切換。
請注意，油口 X 所需的控制壓力直接取決于油口 B 的實際工作壓力pB。（參見控制壓力特性曲線）。
大允許控制壓力為280 bar。
DR – 壓力控制器
壓力控制器將泵出口的大壓力限制在變量泵的控制范圍內。變量泵僅提供執行器所需的液壓油量。如果工作壓力超過壓力閥處
設置的壓力設定值，則泵將調節至更小的排量以減少控制偏差。
——卸壓狀態的基本位置：Vg max。
——壓力控制設置范圍為1) 20 至 280 bar。標準設置為 280 bar。
DRG – 遠程壓力控制
對于遠程壓力控制，可以使用一個單獨布置的溢流閥來設置目標壓力。
為了實現遠程壓力控制，溢流閥可以通過外接管路連接至油口 X ，但該溢流閥不包含在 DRG 遠程壓力控制裝置的供貨范圍之內。
控制閥的標準壓差設置為20 bar。油口 X 處的先導流體量約為 1.5 l/min。如果需要其他設置（范圍在 10 到 22 bar 之間），請以明文形式注明。
作為獨立的溢流閥，我們推薦：
——直接控制式、液壓或比例電動且適用于上述先導流體量的溢流閥。
管路長不得超過 2 m。
——卸壓狀態的基本位置:Vg max。
——壓力控制設置范圍為1) 20 至 280 bar。
DRF/DRS – 壓力和流量控制
除了壓力控制功能之外，還使用可變節流孔（例如方向閥）來調節節流孔上游和下游壓差。這用于控制泵流量。無論壓力等級如何變化，泵的流量將等于執行機構實際所需的流量。壓力控制功能優先于流量控制功能。
注意
DRS 控制回路在 X 和油箱之間并無鏈接。所以必須能夠在閥系統中卸載 LS 先導管路。
由于具有沖洗功能，因此還須確保閥系統有足夠的能力卸載 X 管路。
——卸壓狀態的基本位置：Vg max。
——壓力控制設置范圍為1) 20 至 280 bar，
標準設置為 280 bar。
壓差 ?p
控制閥的標準壓差設置為 14 bar。油口 X 處的先導流體量約為 1.5 l/min。如果需要其他設置（范圍在 10 到 22 bar 之間），請以明文形式注明。
釋放至油箱油口 X 上的負載引起零行程（“備用”）壓力，這比規定壓差 ?p 高約 1 至 2 bar。系統影響未被考慮在內。
控制器數據
DR 壓力控制數據。
大流量偏差按照驅動轉速為 n = 1500 轉/分鐘進行測量。
LA...– 壓力、流量和功率控制
采用 DR(G) 配備的壓力控制。
采用 DR(G) 配備的壓力控制。
為了在工作壓力不斷變化的情況下保持恒定的傳動扭矩，需要改變擺動角及相應的軸向柱塞泵輸出流量，以便流出的流量和壓力保持不變。流量控制可能低于功率控制曲線。訂購時，請用明文說明工廠交貨時要設置的功率特性，例如在 1500 轉/分鐘時 20 kW。
控制器數據
有關 DR 壓力控制器的數據。
有關FR 流量控制器的數據。
先導流體消耗大約 5.5 l/min。
ED –電動液壓壓力控制
ED 閥通過規定的可變線圈電流設置為一定壓力。
當執行器（負載壓力）有變化時，控制柱塞的位置將改變。
在此，泵擺動角（流量）增加或降低，直至重新達到電動預設的調定壓力為止。
因此，泵只能輸送執行器可以接受的液壓油量。通過給定可變線圈電流，可以無級調節壓力。
當電線圈電流變為零時，則可通過可調液壓切斷裝置將壓力限制為 pmax 。（在斷電時確保其余功能，例如用于風機控制）ED 控制的響應時間特性曲線已根據風機的應用經過優化。
ER –電動液壓壓力控制
ER 閥通過規定的可變線圈電流設置為一定壓力。
當執行器（負載壓力）有變化時，控制柱塞的位置將改變。
在此，泵擺動角（流量）增加或降低，直至重新達到電動預設的調定壓力為止。
因此，泵只能輸送執行器可以接受的液壓油量。通過給定可變線圈電流，可以無級調節壓力。
當線圈電流變為零時，壓力將被限制為 pmin（備用）。
組合泵 A10VSO A10VSO
通過使用組合泵，可以帶有多個相互獨立的油路，無需副變速機構。
在訂購組合泵時，應將一個泵和第二個泵的型號代碼通過“ ” 結合在一起。
訂購示例：
A10VSO100DR/32R-VPB32UB8 A10VSO71DRF/32R-VSB22U00
允許使用兩個同尺寸的單級泵組合（雙聯泵），考慮大 10 g (= 98.1 m/s2) 動態質量加速度，無需額外的支撐架。
對于超過兩個泵的組合泵，必須計算安裝法蘭的允許質量扭矩。

安裝說明
一般
在調試和運行過程中，軸向柱塞單元必須始終充滿液壓油并排放空氣。若長期停用，也應考慮到上述注意事項。
特別是在“傳動軸向上/向下”安裝位置，必須徹底進行注油和排氣，否則會存在無油運轉等危險。
泵外殼內的殼體泄油必須通過位于高的泄油口排放到油箱。
如果多個設備的組合使用一個相同的泄油管路，則必須注意每個泵不超出相應的殼體壓力。共用的泄油管路尺寸設計必須能夠確保所有鏈接上的設備在任和運行狀態下，尤其是在冷啟動時，都不超出大允許的殼體壓力。如果無法做到這點，必要時應鋪設單獨的泄油管路。
為了獲得有利的噪音值，應使用彈性元件分離所有連接管路，并避免在油箱上方安裝。
在所有工況下，吸油管路和泄油管路必須通入油箱中低油位以下的位置。允許吸油高度 hS源自總壓力損失。但卻不得高于hS max = 800 mm。在操作過程中以及冷啟動過程中，油口 S 處的低吸油壓力（參見第 6 頁和第 8 頁上的技術數據）也不得低于此低值。
在設計油箱時，確保吸油管路和泄油管路
之間有足夠的距離。這可以防止加熱的回油流量被直接吸回至吸油管路。
在油箱上安裝
在油箱上方安裝意味著軸向柱塞單元安裝在油箱的低油位上方。為了防止軸向柱塞單元在位置 5 處排油，高差 hES min 必須至少為 25 mm。遵守大允許吸油高度 hS max = 800 mm。
油箱內安裝
油箱內安裝是指軸向柱塞單元安裝在油箱內部、低油位以下。軸向柱塞單元位于液壓油下方。軸向柱塞單元位于液壓油下方。如果低油位等于或低于泵的上部邊緣。帶有電氣部件(例如電子控制器、傳感器) 的軸向柱塞單元不能安裝在油箱的油位以下。
安裝提示
由于殼體的緊湊設計，必須用內六角凹頭螺釘固定軸向柱塞泵。請注意允許的高表面壓力必須符合VDI 2230。
此外，還需要注意緊固扭矩。

項目規劃注意事項
——A10VSO 泵設計用于開式回路。
——軸向柱塞單元的項目規劃、組裝和調試必須由合格人員進行。
——在使用軸向柱塞單元前，請完整閱讀相應的說明手冊。必要時，請向博世力士樂索取這些手冊。
——在完成終設計之前，請索取必須遵守的安裝圖。
——必須遵循此處給定的數據和說明。
——軸向柱塞單元的特性曲線可能會因不同的工作條件(工作壓力、油液溫度) 而有所變化。
——保養：按標準我們的軸向柱塞單元在供貨時均帶有長達 12 個月的養護保障。養護保障期在佳的保存條件下有效，這些保存條件必須在技術數據表 90312 或操作手冊中讀取。
——并非本產品的所有型號都獲準用于 ISO 13849 要求的安全功能。
——在使用電磁鐵時，取決于所應用的控制系統，使用者可能會受到電磁影響。如果使用直流通電，則電磁鐵不會產生電磁干擾，并且其運行不會受到電磁的干擾。如果用調制的直流（例如：PWM 信號）進行通電，則會有出現另一種屬性的可
能。機床制造商必須檢查電磁鐵對某些人員及對其他部件造成影響的可能性。
——壓力控制器并非對抗壓力超負荷的防護擔保。因此，在液壓設備中必須設有溢流閥。
——工作管路油口：
– 油口和固定螺紋設計用于大規定壓力。機器或系統制造商必須確保連接元件和管路的安全系數滿足規定的工作條件(壓力、流量、液壓油、溫度)。
– 工作管路油口和功能油口僅設計用于液壓管路。
安全提示
——運行期間及運行后不久，軸向柱塞元件（特別是電磁鐵）可能存在造成灼傷的風險。采取適當的安全措施（例如穿防護服）
——控制設備的移動部件（如閥芯）在某些情況下會由于污染物（如組件中的不純液壓油、磨損殘渣或殘余污物）而被堵住。
因此，軸向柱塞單元中的液壓油流量和扭矩的增加將無法再對操作員的規范做出正確響應。即使使用各種過濾元件（外部或內部流量過濾），也無法排出故障，僅能夠盡量減少風險。機器和系統制造商必須測試是否需要對機器的相關應用采取補救
措施，以將驅動執行器移至安全位置（如緊急停機），且根據需要，確保其正確執行。
德國力士樂REXROTH柱塞泵訂貨號和型號：
R902465472 AA10VSO140DRS/32R-VPB22U99
R902436353 AA10VSO100DRS/32R-VPB12N00-S1439
R902452707 AA10VSO45DFR1/32R-VPB12N00-S2655
R902452431 A10VSO71DRS/32R-VPB22U99-S2184
R902452431 AA10VSO71DRS/32R-VPB22U99-S2184
R902520810 AA10VSO71DRS/32R-VPB22U00E-S2184
R902449984 AA10VSO140DR/32R-VPB12N00







力士樂軸向柱塞變量泵
A10VO系列5x
適用于具有中壓要求的設備
規格 10 … 100
公稱壓力 250 bar
大壓力 315 bar
開式回路
通軸驅動，用于安裝公稱規格相同的其他泵
經認可能用于高速運行
低工作噪音
控制響應時間較短
多種控制
具有高功率密度
斜盤式設計


力士樂REXROTH軸向柱塞變量泵
A11V(L)O 系列 1x
帶通軸驅動的通用高壓泵
規格 40 … 260
公稱壓力 350 bar
大壓力 400 bar
開式回路
公制型號
通軸驅動，用于安裝公稱規格相同的其他泵
可選配公稱尺寸在130到260之間的增壓泵
特別是在葉輪泵型號（A11VLO）中可實現高速運行
多種控制
斜盤式設計



力士樂REXROTH壓力和流量控制系統
SYDFEE-2X
帶軸向柱塞可變排量泵 A10VSO.../31
規格 18 … 100
組件系列 2X
大工作壓力 280 bar
功能： 擺動角控制、壓力控制、扭矩極限、轉速調節功能、主站 - 從站
通信： Sercos、PROFINET、EtherNET/IP、POWERLINK、VARAN、CAN over EtherCAT、ServoDrive over EtherCAT、模擬
控制系統可用于對軸向柱塞變量泵的擺動角、壓力和功率進行電液控制（部分可選）。
包括以下組件：
軸向柱塞變量泵 A10VSO.../31
作為先導控制閥使用的 VT-DFP 型比例方向閥，帶集成電子元件和感應式位置傳感器。
用于檢測擺動角的位置傳感器
具有適當電平信號和動態功能的壓力傳感器（可選）
具有集成溢流功能的預載閥 SYDZ（可選）
始終屏蔽控制值和實際值電纜。
與天線或無線電發射源之間的距離必須至少為 1 m。
切勿在電力線路附近鋪設信號線。
有關控制系統 SY(H)DFE 的補充注意事項請參見操作說明。
德國力士樂REXROTH壓力和流量控制系統訂貨號和型號：
R901033003 SYDFEE-2X/071R-PPA12N00-0000-A0B1CX2
R901033003 SYDFEE-20/071R-PPA12N00-0000-A0B1CX2

力士樂液壓比例方向閥4WRLE25V400L-42/MXY/24A1
