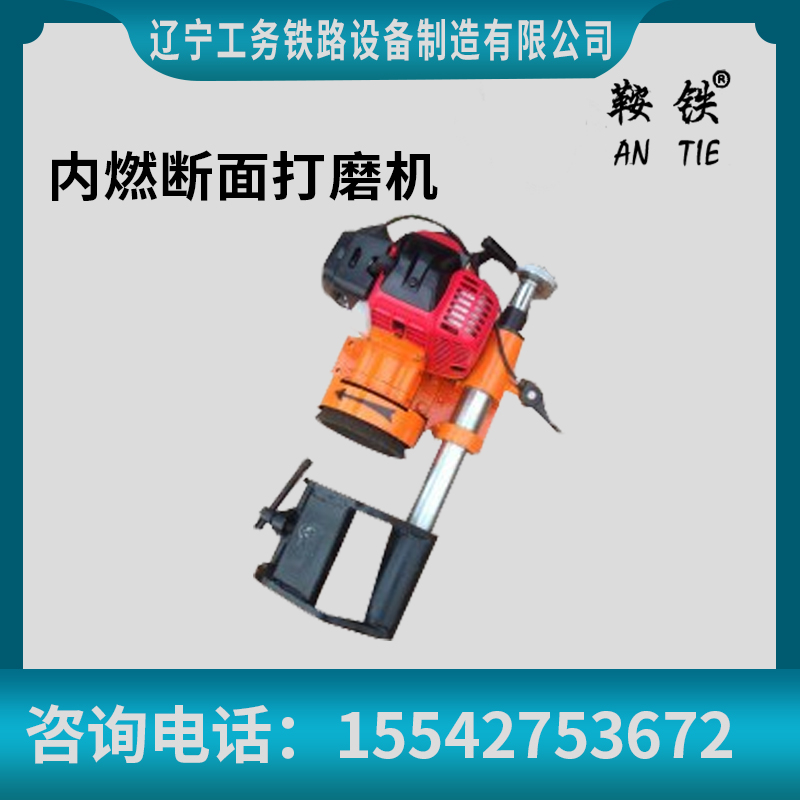

鞍鐵鋼軌端面打磨機NDM-I型裝備技術參考

　　是時候該奮起直追了，再不努力對不起家人，更對不起努力了三年的自己。

　　鋼軌端面打磨機NDM-I型適用于對鋼軌端面進行磨削處理，是小型移動式氣壓焊設備的配套產品，其裝卡方便，操作簡便，磨削效率高，能保證焊接鋼軌端面質量的要求。

　　工作原理：鋼軌端面打磨機NDM-I型內燃機通過減速箱將動力直接傳遞給碗形砂輪使其產生回轉運動，即主磨削運動。同時，轉動手輪通過螺旋機構(絲杠、絲母)的回轉運動，帶動內燃機、減速箱和碗形砂輪沿著絲杠(導向桿)軸向移動，即對鋼軌端面軸向進給磨削;通過手扳把，擺動機架(內燃機碗形砂輪),繞著導向桿軸線在鋼軌端面徑向方向(垂直于鋼軌軸線)進行徑向進給磨削，即徑向進給運動。

　　主要技術參數

　　1.內燃機：

　　型號： 汽油機GX35

　　功率： 1.2kW

　　轉速： ≥7000r/min

　　2.碗形砂輪線速度： ≥35m/s

　　3.碗形砂輪(BW)： 150?50?32

　　4、主軸轉速: ≥2800r/min

　　5.整機重量： 15kg

　　6.外廓尺寸： 500?260?180

　　使用方法與維護

　　1、首先要檢查砂輪是否有裂紋，端面是否平整，均正常后，安裝碗形砂輪(BW)。具體方法是用附帶的專用扳手將鎖緊六角螺母扭緊。

　　2、將鋼軌端面打磨機NDM-I型裝卡在鋼軌上，注意：卡軌鉤的頂面和側面一定要與鋼軌頂面和軌鄂靠緊，旋動頂絲與鋼軌頂緊，確保砂輪端面與鋼軌軸線垂直。

　　3、仔細閱讀汽油機說明書，將汽油和汽機油加入至汽油油箱內和潤滑室，啟動汽油機，空載運行不少于30秒。啟動內燃機，主軸碗形砂輪開始回轉，同時旋動手輪，調整磨削量進行軸向進給磨削，往復擺動搬把，利用機具自重進行徑向進給磨削。

　　4、要經常給螺旋機構、導向桿滑動面、螺母(手輪)推力槽…注入潤滑劑(機油)，以減少摩擦阻力。

　　咨詢電話：四零零-八七二三-六六八

　　胡經理15541273142

　　網址：www.lngwtl.com

　　鞍鐵鋼軌端面打磨機NDM-I型裝備技術參考

　　因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。

　　我公司生產手持內燃搗固鎬 、內燃沖擊搗固鎬、內燃軟軸搗固鎬、液壓大型搗固鎬、內燃鋼軌鉆孔機、電動鋼軌鉆孔機、內燃軌枕鉆取機、電動混凝土螺栓鉆取機、木枕鉆孔機、電動鋼軌切割機、內燃鋼軌切割機、進口切軌機、斷面打磨機、仿形打磨機、道岔打磨機、鋼軌除銹機、單項軌縫調整器、雙項軌縫調整器、手持單頭螺栓扳手、內燃雙頭螺栓扳手、內燃單頭螺栓扳手、液壓雙頭螺栓扳手、液壓單頭螺栓扳手、液壓方枕器、液壓起道器、液壓撥道器、液壓起撥道器、液壓起撥道機、單軌車、運軌器、運軌小排車、吊軌器、拉運軌車等鐵路養護設備。
