力士樂葉片泵R900506808 PV7-1A/63-71RE07MC0-16，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

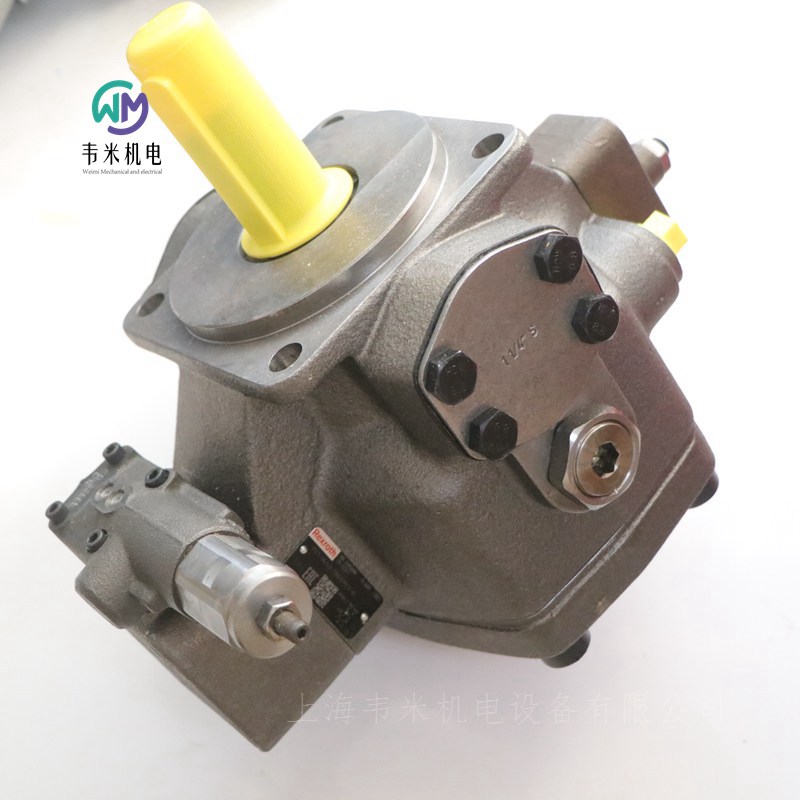

力士樂REXROTH葉片泵
R900506808 PV7-1X/63-71RE07MC0-16
R900506808 PV7-1A/63-71RE07MC0-16
可變排量泵，尺寸71 cm?，壓力160 bar，適用于工業應用，開路
工業使用中的高可靠性。低噪音和脈動水平。由于低滯后和高重復精度，控制行為精確。可與其他力士樂泵靈活組合。
壓力控制器
帶NBR密封件
產品屬性
位移類型 變量
尺寸[cm?] 71
產品系列 PV7…C/D/N/W
大工作壓力[bar] 160
大流量[l/min] 108
通過驅動 具有
旋轉方向 順時針旋轉
軸端 圓柱形?32 mm，帶裝配鍵，ISO 3019-2
安裝法蘭 符合ISO 3019-2的4孔安裝法蘭125B4HW
液壓油 HLP、HLPD、HVLP、HVLPD
密封 NBR
重量[kg]36.31

力士樂REXROTH壓力和流量控制系統
SYDFEE-2X
帶軸向柱塞可變排量泵 A10VSO.../31
規格 18 … 100
組件系列 2X
大工作壓力 280 bar
功能： 擺動角控制、壓力控制、扭矩極限、轉速調節功能、主站 - 從站
通信： Sercos、PROFINET、EtherNET/IP、POWERLINK、VARAN、CAN over EtherCAT、ServoDrive over EtherCAT、模擬
控制系統可用于對軸向柱塞變量泵的擺動角、壓力和功率進行電液控制（部分可選）。
包括以下組件：
軸向柱塞變量泵 A10VSO.../31
作為先導控制閥使用的 VT-DFP 型比例方向閥，帶集成電子元件和感應式位置傳感器。
用于檢測擺動角的位置傳感器
具有適當電平信號和動態功能的壓力傳感器（可選）
具有集成溢流功能的預載閥 SYDZ（可選）
始終屏蔽控制值和實際值電纜。
與天線或無線電發射源之間的距離必須至少為 1 m。
切勿在電力線路附近鋪設信號線。
有關控制系統 SY(H)DFE 的補充注意事項請參見操作說明。
德國力士樂REXROTH壓力和流量控制系統訂貨號和型號：
R901033003 SYDFEE-2X/071R-PPA12N00-0000-A0B1CX2
R901033003 SYDFEE-20/071R-PPA12N00-0000-A0B1CX2


力士樂REXROTH隔膜式蓄能器
HAD 型
設備系列 1X 和 2X
額定容積 0.075 … 3.5 升
大工作壓力 350 bar
概述
液壓氣動蓄能器的主要任務之一是從液壓氣動系統中吸收一定體積的加壓流體，并在需要時將其返回到系統中。由于液體處于壓力之下，因此液壓氣動蓄能器被視為壓力容器，并且必須針對大工作壓力進行設計，同時考慮到安裝的驗收標準。
在大多數液壓氣動系統中，使用帶有分離元件的液壓氣動蓄能器。根據設計的不同，分離元件分為氣囊式、活塞式和隔膜式蓄能器。液壓氣動蓄能器主要由一個帶有氣密分離元件的液體和氣體零部件構成。流體零部分與液壓回路相連。壓力升高時，氣體壓縮，并吸取液壓氣動蓄能器中的液體。壓力下降時，壓縮氣體膨脹，并將儲存的液體置換到回路中。
隔膜式蓄能器
隔膜式蓄能器由耐壓鋼容器組成，通常為球形到圓柱形。在蓄能器內部，由彈性可加工材料（彈性塑料）制成的膜片與關閉按鈕及保護塞共同作為分離元件。它們符合壓力設備指令 2014/68/EU。
概述
結構型式 隔膜式蓄能器，焊接
安裝位置 任意位置，好為下方液體管接頭
固定方式 利用緊定卡環或者通過螺紋套節
管路接口 旋入式螺紋
表面 噴漆，亮黑色
填充氣體 氮?dú)猓图兌鹊燃?jí) 4.0，N2 = 99.99 Vol.-%
溫度范圍
NBR：–15 … 80?C 丙烯腈丁二烯橡膠
ECO：–35 … 80?C 環氧氯丙烷橡膠
FKM：–10 … 80?C 氟橡膠
應用，工作原理
應用
液壓氣動蓄能器可用于多種用途：
能量存儲可在間歇運行的系統中節省泵驅動功率。
緊急情況的能源儲備，例如液壓泵出現故障時。
補償泄漏損失。
周期性振動情況下的緩沖和減振。
壓力和溫度變化時進行容積平衡。
車輛的彈性元件。
機械沖擊時的減震。
工作原理
液體幾乎不可壓縮，因此不能儲存壓力能。在液壓氣動蓄能器中，利用氣體的可壓縮性儲存流體。使用的氮?dú)獗仨氈辽俜?4.0 級純度：N2 99.99 Vol.-%
注意事項
按規定使用
HAD..-1X/2X 型 Rexroth 隔膜式蓄能器用于構建固定機器和系統構造中的液壓驅動系統。
隔膜式蓄能器必須通過緊固元件牢固地連接到機器或系統。緊固件應確保油接口不受張力。尤其不應該通過油接口傳遞張力或者靜態或動態慣性力。
在選擇合適的固時，必須考慮支撐結構的熱膨脹和環境振動。
德國力士樂REXROTH隔膜式蓄能器訂貨號和型號：
0531601551 HAD0,35-160-1X/75Z06A-1N111-BA
0531602501 HAD0,7-180-1X/35Z06A-1N111-BA
0531602568 HAD0,7-180-1X/20G04A-1N111-BA
0531602572 HAD0,7-180-1X/40G04A-1N111-BA
0531602573 HAD0,7-180-1X/50G04A-1N111-BA
0531602611 HAD0,7-250-1X/80G04A-1N111-BA
0531603400 HAD1,4-140-1X/20Z06C-1N111-CE
0531613300 HAD2,8-70-1X/20Z08C-1N111-CE
R901164366 HAD0,7-350-2X/2G04E-1N111-BA
R901106022 HAD0,7-210-1X/10G04C-1N111-BA
0531603400 HAD1,4-140-1X/20Z06C-1N111-CE
0531601551 HAD0,35-160-1X/75Z06A-1N111-BA
R901121882 HAD0,16-250-1X/5Z06F-1N111-BA

力士樂REXROTH電子壓力開關
型號 HEDE10
組件系列 3X
工作壓力 600 bar
EDE10-31/400/1/-GI-K35-0
HEDE10=液壓-電氣壓力開關
3X=組件系列 30 … 39（30 … 39：安裝和連接尺寸不變）
400=壓力等級400bar
1=1 個轉換輸出和 1 個模擬量輸出
GI=內螺紋 G1/4
K35=不帶連接插頭；連接頭 M12 符合 DIN EN 61076-2-101，不帶電纜，帶 M12 接頭，編碼 A
0=不帶密封件（帶內螺紋）
一般信息
重量 kg 0.26
安裝位置 任意
環境溫度范圍 ?C -25 ... 80
存儲溫度范圍 ?C -40 ... 100
按照 DIN EN 60068-2-6:1996-05 進行正弦試驗 10...2000 Hz，大 20 g，10 個雙周期
按照 DIN EN 60068-2-27:1995-03 進行運輸沖擊試驗 半正弦 50 g/11 ms，正方向 3 次， 負方向 3 次（總計 18 次單個沖擊）
按照 DIN EN 60068-2-64 進行噪音測試：1995-08 20...2000 Hz，10 gRMS，24 h
符合性
CE
DIN EN 60947-1:2007/A1:2011 / A2:2014
DIN EN 60947-5-1：2004/A1:2009
DIN EN 61058-1：2002/A2:2008
DIN EN 60529:1991/A2:2013
UL
UL 508 第 17 版，文件編號：E223220（ 350 bar）
符合 DIN EN 60529 的防護等級 IP65/IP67，已安裝并裝配了連接插頭
符合 EN 50178 的防護等級 III
液壓油溫度范圍 （在壓力開關的工作口處）-25 … 80?C
粘度范圍 10 … 800mm2/s
液壓油的大允許污染度；清潔度等級符合 ISO 4406 (c) 等級 20/18/15
電氣
電氣連接 M12 連接插頭，鍍金觸點
輸入變量
電源電壓 UB 18 至 30 VDC
電流消耗 I < 50 mA
絕緣電阻 mΩ >100 (500 VDC)
輸出參數
模擬量輸出
電流承載能力 U 0 ...10 VDC（小負載 2000 Ω）
電壓 I 4 ...20 mA（大負載 (UB – 10) x 50 Ω）
上升時間（10 至 90 %） t 3 ms
轉換輸出
輸出功能 常開觸點/常閉觸點可編程
電流承載能力 I 150；200 (...60 ?C)；250 (...40 ?C) mA
電壓降 U < 2.5 V 短路保護定時
抗過載 是
切換頻率 f ≤ 170 Hz
準確度/型號
特性曲線誤差 （符合端點設置 DIN16086）< ?0.5%
公稱溫度范圍中的溫度系數
零電位的大 TK 0.2 %/10 k
范圍內的大 TK 0.2 %/10 k
滯環 < ? 0.25%
轉換點準確度 < ? 0.5%
重復精度 0.1%
編程選項 滯環/窗口；常開觸點/常閉觸點；激活，停用延遲；衰減；指示裝置/診斷輸出
在參考條件下長期漂移（6 個月） 0.05 %
EMC
EN 61000-4-2 ESD kV 4/8
EN 61000-4-3 射頻電磁波抗干擾檢測 V/m 10
EN 61000-4-4 電性快速脈沖群抗干擾檢測 kV 2
EN 61000-4-5 浪涌雷擊測試 kV 1
EN 61000-4-6 傳導抗干擾檢測 V 10
反應時間
準備延時 s 0.3
短反應時間轉換輸出 ms < 3
可調節延時 dS、dr s 0...50
衰減轉換輸出 (dAP) s 0...4
衰減模擬輸出 (dAA) s 0...4
上升時間模擬輸出 ms < 3
小轉換周期 1 億/5 千萬（壓力等級 600 bar 時）
IO-Link 設備
傳輸類型 COM2 (38.4 kBaud)
IO-Link 修訂版本 1.1
SDCI 標準 IEC 61131-9
簡介 智能傳感器：過程數據變量； 設備標識，設備診斷
SIO 模式 是
所需的主接口等級 A
過程數據（模擬） 1
過程數據（二進制） 2
短過程周期時間 t ms 2.3
顯示
指示裝置 3 x 綠色 LED（bar、psi、MPa）
切換狀態 2 x 黃色 LED
測量值 4 位字母數字顯示/交替顯示 （紅色和綠色）
力士樂REXROTH電子壓力開關訂貨號和型號：
R901425475 HEDE10-31/400/1/-GI-K35-0
R901425476 HEDE10-31/600/1/-GI-K35-0

力士樂REXROTH插入式接頭 3P Z4L-SW 5M SPEZ
R900032018
電纜套件，3 針插頭 (2 PE) EN 175301-803，5 m
用于帶插頭 K4 的閥門。OEM 附件。工業用途。
電源電壓 24 VDC
電插頭 3 針設備插頭 (2 PE)
電氣連接說明 3 針設備連接器 (2 PE)，符合 EN 175301-803
符合性說明 RoHS 指令 2011/65/EU
重量 [kg] 0.438


力士樂徑向柱塞泵PR4-1X/1,60-250WG01M01
R900375664 PR4-1A/1,60-250WG01M01
徑向活塞泵，標稱尺寸1.6 ccm，壓力250 bar，用于工業應用，開路
小型三活塞泵，自吸，帶閥門控制。流體動力滑動軸承使用壽命長
NBR密封
定排量徑向柱塞泵
用于開路的工業應用產品特性
連接 1
標稱尺寸[cm?] 1.6
壓力[bar] 250
體積流量[l/min] 3.2
旋轉方向 左轉彎和右轉彎
軸端 槽齒10 x 12，DIN 5481
安裝法蘭 4孔安裝中心50 mm
壓力流體 HLP
密封件 NBR
重量[kg] 1.96

力士樂REXROTH徑向柱塞泵PR4-3X/6,30-700RA01M02
R901088888 PR4-30/6,30-700RA01M02
徑向活塞泵，標稱尺寸6.3 cm3，工業應用壓力700 bar，開路
10-活塞泵
鑄鐵外殼
定排量徑向柱塞泵
用于開路的工業應用
NBR密封
產品特性
連接 2
標稱尺寸[cm?] 6.3
壓力[bar] 700
體積流量[l/min] 9.5
旋轉方向 順時針?lè)较虻?br />軸端 帶鍵控彈簧的圓柱形直徑為B.25 mm，ISO 3019-2
安裝法蘭 4孔安裝中心63 mm
壓力流體 HLP
密封件 NBR
重量[kg] 16.28

力士樂REXROTH壓力表ABZMM 63-100BAR/MPA-R/B-G
R900022458 ABZMM63-100BAR/MPA-R/B-G
用于測量和顯示液壓系統中的壓力
充液阻尼壓力表
壓力指示器，單位為bar/MPa
壓力表是用于測量和顯示液壓系統中壓力的壓力表
根據EN 837-2標準進行設計
不銹鋼外殼
產品特性
連接類型 外螺紋G1/4 B
壓力[bar] 100
連接類型 帶支架附件
壓力流體 HLP、HFC、HFDR、HFDU、HETG、HEES、HEPG
重量[kg] 0.2

力士樂REXROTH壓力表ABZMM 63-400BAR/MPA-R/B-G
R900022459 ABZMM63-400BAR/MPA-R/B-G
用于測量和顯示液壓系統中的壓力
充液阻尼壓力表
壓力指示器，單位為bar/MPa
壓力表是用于測量和顯示液壓系統中壓力的壓力表
根據EN 837-2標準進行設計
不銹鋼外殼
產品特性
連接類型 外螺紋G1/4 B
壓力[bar] 400
連接類型 帶支架附件
壓力流體 HLP、HFC、HFDR、HFDU、HETG、HEES、HEPG
重量[kg] 0.2936

力士樂REXROTH
博世力士樂（BOSCH-REXROTH）葉片泵
VPV葉片泵
介紹
力士樂VPV系列可變?nèi)~片泵的詳細信息，包括性能、尺寸和技術規格。
泵的設計滿足機床、通用機械和其他市場的要求，這些市場需要低噪音、高性能和有競爭力的價格。
VPV系列葉片泵的設計利用了目前力士樂葉片泵生產線30年的現場和制造經驗。利用了先進的技術和材料，同時保留了現有設計的優勢。其他目標是創造一款考慮到國際市場的泵，并重新利用力士樂品牌所體現的高質量標準。
考慮到市場的期望，博世力士樂公司開發了一款具有以下改進和功能的泵：
零件較少，可靠性高。
降噪方面的重大進展。
體積大，整體效率高。
卓越的耐用性。
現代外觀。
改進的環和葉片磨損技術。
非常好的響應和恢復時間。
通常減小信封尺寸。
重新設計了帶有減震器的控制裝置。
符合新的SAE、ISO、NFPA和ANSI標準。
組合能力-全馬力可輸送至泵2。可能需要降低多個泵的結構組合的額定值。
特點
低成本-與葉片泵和經濟型軸向柱塞泵的其他制造商競爭價格。
卓越靜音-幫助機械制造商滿足聲音水平要求。
連續負載額定值-@3000 PSI-高性能和10000多小時的長壽命設計。
高效的快速響應和恢復-關鍵系統需求的額外反應時間。
壓力補償-控制泵輸送至回路需求，從而節約能源。
高強度-計算機優化鑄件設計。
液壓徑向軸承-使用壽命長，運行安靜。
無預充要求-初次啟動時不需要泵殼預充。
可維修-可從當?shù)嘏渌椭行幕蚬S獲得維修套件和零件。
控制選項-單級；兩階段遠程控制；電磁閥多壓力和負載感應。
減震器-將減震壓力降低50%，提高系統部件壽命和系統穩定性。
必須連接VPV 16、25和32。沖擊削波器集成到VPV 45、63、80、100、130和164中，并排放到殼體排放口。
連續壓力2 3000 psi（210 bar）
壓力補償范圍
單級200-3000 psi（14-210 bar）壓力190 psi
兩級300-3000 psi（20-210 bar）壓力為290 psi
殼體壓力10 psi（0.7 bar）
轉速范圍900-1800轉/分
旋轉方向（從軸端看）右側（順時針）
海平面下的入口真空6英寸汞柱（152毫米汞柱）
安裝位置無限制
驅動  泵通過柔性聯軸器連接到原動機，該聯軸器與0.006”（.152mm）的總指示器讀數對齊。不允許懸挑或側面荷載。對準度大于0.006”的指示器讀數可能會導致噪音和振動增加，以及軸封過早磨損，從而導致泄漏。
介質建議  建議使用含有抗磨添加劑的優質液壓油。
工作溫度下的流體粘度
低100 SUS（21 cSt）
大1000 SUS（216 cSt）
佳150-250 SUS（32-54 cSt）
大啟動4000 SUS（864 cSt）
介質溫度
正常入口流體溫度不應超過140?F（60?C）。務必選擇在工作溫度下具有粘度的油液。
密封件氟碳標準
過濾液清潔度符合ISO 4406標準。對于壓力高達2000 psi的情況，需要18/16/13 ISO代碼。對于2000至3000 psi的操作，需要17/15/12 ISO。
連續壓力2 3000 psi（210 bar）
壓力補償范圍兩級350-3000 psi（24-210 bar）壓力300 psi
瞬態峰值壓力4000 psi（280 bar）
殼體壓力10 psi（0.7 bar）
轉速范圍900-1800轉/分
旋轉方向（從軸端看）右側（順時針）
德國博世力士樂（BOSCH-REXROTH）葉片泵訂貨號和型號：
0513300225 0513R15A7VPV16SM14FY
0513700242 0513R18C3VPV63SM21HYB05P1
0513300405 0513R15A7VPV16SM21HZ

力士樂REXROTH減震軸承R901015586
減震墊ABZDL-U5-NR50-S

力士樂REXROTH油-水冷卻器 AB32-09/132G-051-01
R900023581

力士樂REXROTH密封襯套R(shí)910991528
封閉套筒 A4VB450/A4VS500 BESCH.

力士樂REXROTH密封件R900312108
密封套件WMM 32.5X/V

力士樂REXROTH密封套件R961000746
插裝閥密封套件LC50A/B/DB/DR.-7X/
重量0.24kg

力士樂REXROTH濾芯
類型2.，
符合DIN 24550和力士樂標準
特征
過濾介質由玻璃纖維材料（可選吸水性）、濾紙、絲網、非織造材料和非織造金屬纖維制成，適用于各種應用領域。有關過濾材料配置的信息，請參閱RE 51548
可清潔絲網過濾介質
可達到ISO 10/6/4（ISO 4406）的機油清潔度等級
多層玻璃纖維技術和同時的低初始?jí)翰睿哂懈叩奈酃副３帜芰瓦^(guò)濾性能
擴展了非礦物油基流體的產品范圍
具有高差壓穩定性的濾芯
過濾器設計
過濾器大小。過濾器可以使用操作壓力、流量和流體系統參數進行設計。所需的過濾器等級取決于應用、部件對污染的敏感性和環境條件。
產品描述
濾芯是工業過濾器的主要組成部分。實際過濾發生在過濾元件中。
根據不同殼體設計和尺寸的大范圍，也存在大量不同尺寸和設計的插入式過濾元件。
主要過濾器變量，如保持能力、污垢保持能力和壓力損失，由過濾器元件結構和使用的過濾介質決定。
力士樂濾芯用于液壓流體、潤滑劑的過濾或工業流體和氣體的過濾，具體取決于系列。
過濾通常是從外到內實現的。流體或氣體必須從污垢?jìng)?cè)通過濾清器濾芯流入清潔側。
然而，在一些應用中，過濾也是從過濾元件的內部到外部實現的。
一般來說，力士樂過濾元件由星形褶皺過濾介質的組合組成，稱為過濾元件墊。過濾元件墊圍繞穿孔支撐管鋪設，使裝置具有所需的穩定性，以承受高壓差。
圍繞支撐管鋪設的濾芯墊粘在接頭和兩個端盤上，因此密封在污垢和清潔面之間。
過濾器元件和過濾器殼體之間的密封通過套管上的密封件有效地完成。
保護罩僅用于特殊的過濾元件系列，允許在過濾元件墊周圍形成均勻的流動模式，同時提供防止外部損壞的機械保護。
此外，一些系列可以可選地配備旁通閥，該旁通閥在壓力增加的情況下使流量通過過濾元件，從而防止臨界壓力的積聚
儲存條件
密封NBR?C[?F]-40… 65[-40… 149]；相對空氣濕度65%
密封FKM?C[?F]-20… 65[-4… 149]；相對空氣濕度65%
材料
濾芯蓋聚酰胺、鍍錫鋼或鍍錫鋁
濾芯底座聚酰胺、鍍錫鋼或鍍錫鋁
濾芯支撐管鍍錫鋼
密封件NBR或FKM
過濾方向由外向內
壓差bar[psi]30[435]、160[2320]或330[4786]
力士樂REXROTH濾芯訂貨號和型號：
R928006809 2.0160 PWR10-A00-0-M

力士樂葉片泵R900506808 PV7-1A/63-71RE07MC0-16
