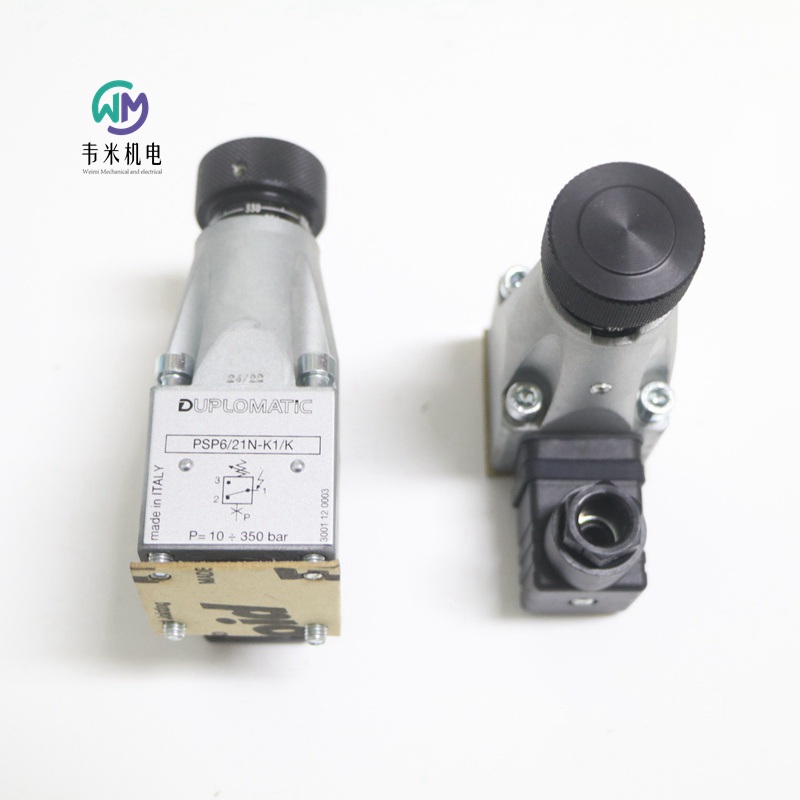

全新原裝DUPLOMATIC壓力開關PSP6/21N-K1/K，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

迪普馬DUPLOMATIC柱塞式壓力繼電器PS系列
高工作壓力 650 bar
大壓力調節范圍 35 - 140 - 350 - 630 bar
PS* 柱塞型壓力繼電器是一種電液式壓力開關。當工作壓力達到設定值時，其內部的電氣觸點閉合。
管路壓力作用于柱塞，而柱塞的另一端直接承受來自于彈簧的負載。彈簧力可由調整旋鈕進行調整設定。 當管路壓力達到設定值時，柱塞運動并使微動開關閉合。
該壓力繼電器可提供4種壓力調節范圍， 高調節壓力從35 bar到 630 bar。安裝方式有板式安裝或1/4” BSP 螺紋口連接。
標準訂貨包含調節旋鈕和壓力刻度。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。
對于HFDR 油液，使用FPM 密封（代號V）。
若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
安裝
在不影響其正常工作的條件下，該壓力繼電器可按任意方向安裝。確保在使用時液壓回路中沒有空氣。
PSP板式安裝型壓力繼電器可用螺栓緊固在安裝平面上，要求該安裝平面的平面度和粗糙度不低于圖中所標注的等級。若未達到其 小值，繼電器與安裝面間容易產生泄漏。
疊加式安裝底板
PSP型壓力繼電器可疊加安裝在符合ISO 4401-03 （CETOP 03 ）標準的安裝底板上，代碼為1950611和1950621。
代碼1950611的安裝底板可實現壓力繼電器與油口A和/或 B的連接，這取決于螺釘的安裝位置。代碼1950621的安裝底板可連接壓力繼電器與P口。
意大利迪普馬DUPLOMATIC壓力開關訂貨型號：
PSP2/21N-K1/K
PSP4/21N-K1/K
PSP6/21N-K1/K
PSP8/21N-K1/K
PST2/21N-K1/K
PST4/21N-K1/K
PST6/21N-K1/K
PST8/21N-K1/K

意大利迪普馬DUPLOMATIC流量控制閥RPC*
帶壓力及溫度補償
板式安裝
RPC2 ISO 6263-06 (CETOP 06)
RPC3 ISO 6263-07 (CETOP 07)
RPC* 型閥是一種帶壓力和溫度補償的流量控制閥。
通過旋轉帶有刻度的調節旋鈕，來改變節流口的開口大小從而調節流量。調節旋鈕可用螺釘鎖緊在任意位置。
流量調整通過調節旋鈕實現，可轉動圈數為6圈，由轉數指示器顯示。根據需要，也可選用旋轉圈數為1圈的閥，其型號為RPC*/M。
技術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
RPC2系列
大工作壓力    320bar
單向閥開啟壓力  0,5bar
小壓差（E-U）10bar
大控制流量  22 - 38 -70 l/min
小控制流量  0,050l/min
重量  3,6kg
RPC3系列
大工作壓力 250bar
單向閥開啟壓力  0,5bar
小壓差（E-U）12bar
大控制流量 100 - 150l/min
小控制流量 0,120 l/min
重量  7,8kg
環境溫度范圍 -20 / 50?C
油液溫度范圍 -20 / 80?C
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級 根據 ISO 4406:1999 等級 20/18/15
推薦油液粘度  25cSt
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
壓力補償
該閥串接了2個節流口，一個節流口的開口度可以通過旋鈕調節；二個節流口的先導控制分別來自于一個節流口的上游和下游壓力，從而始終保持可調節流口前后的壓差恒定。在這種情況下，當閥的進出口壓差為大值時，閥的流量值保持恒定，且誤差在大控制流量的? 3%范圍內。
溫度補償
在一個節流口處裝有一個溫度敏感器件，當油液粘度因溫度變化而變化時，通過它來感應溫度變化，并調節閥芯位置來保持流量恒定。設定流量的波動范圍在閥大可控流量的? 2,5%之間。
反向自由流動
RPC*型閥根據需要可訂購集成單向閥形式，允許油液反向自由流動。此時閥的型號為RPC*-CT。
行程補償
為了避免油液剛開始進入執行機時發生速度突變，RPC型閥可帶有專門的調節器來控制行程補償，以預防不可控制的運動發生。在訂貨型號上增加RC來表明需要行程補償調節器。
意大利迪普馬DUPLOMATIC流量控制閥：
RPC2-CTS/31
RPC2-CTN/31
RPC-2T3/31
RPC2-T3/31
RPC-3T3/43


意大利迪普馬DUPLOMATIC三通流量控制閥RPC1-T3
帶壓力及溫度補償
板式安裝ISO 6263-03
 高工作壓力 250 bar
該閥為帶溫度及壓力補償的三通流量控制閥，用于控制進入執行機構的流量和泄油，當流量大于系統要求，而不是系統壓力達到溢流閥設定值時，多余流量流回油箱。
流量調整通過調節旋鈕實現，其轉動圈數為3圈，轉數可由指示器顯示。根據需要，也可以選用旋轉圈數為1圈的閥，其型號為RPC1*/M。 — 在調節范圍內，調節旋鈕可由鎖緊螺釘鎖定在任意位置。
術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
大工作壓力 250bar
小壓差（A-B） 12bar
單向閥開啟壓力 0,5bar
小控制流量 1 - 4 - 10 - 16 - 22l/min
小控制流量（對于流量1l/min和4l/min）0,035l/min
自由流動方向大流量 40l/min
環境溫度范圍 -20 / 50℃
油液溫度范圍 -20 / 80?C
油液粘度范圍 10 ? 400cSt
油液允許的污染等級 根據 ISO 4406:1999等級 20/18/15
油液允許的高污染等級（流量小于0,5 l/min）根據 ISO 4406:1999 等級 18/16/13
推薦油液粘度 25cSt
重量  1.5kg
旋鈕調節圈數
RPC1  3圈
RPC1-*/M  1圈
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。
壓力補償
該閥串接了2個節流口，一個節流口的開口度可通過旋鈕調節；二個節流口的先導控制分別來自于一個節流口的上游和下游壓力，從而始終保持可調節流口前后的壓差恒定。在這種情況下，當閥的進出口壓差為 大值時，閥的流量值保持恒定，且誤差在 大控制流量的? 2%范圍內。
溫度補償
該閥溫度補償的獲得是基于油液通過薄壁節流口，其流量變化不受油液粘度變化影響的原理。在控制流量小于0.5L/min且溫差在50 ?C時，實際流量值比設定流量值增加約13%。在大流量情況時，在上述相同溫差下，實際流量比 大控制流量增加約4%。

意大利迪普馬DUPLOMATIC雙向節流閥RS*
序列號 30
螺紋油口
插裝式
 RS* 和 RS*-I 型閥是一種用于管路安裝的節流閥，它可直接安裝在管路中，或通過螺紋插裝孔安裝在集成塊上。
轉動圓柱形閥內的錐形節流閥桿來調節流量，具有良好的流量調整線性度。
在完全關閉狀態下具有良好的密封性能，因此也可作為流量關斷閥使用。
供貨時該閥裝有調節旋鈕，可以按照工作要求通過調節螺釘來使調節旋鈕鎖定在任意位置。
閥型號 RS2
油口螺紋尺寸BSP  1/4”
公稱流量 15l/min
重量 0.2kg
環境溫度范圍-20 / 50 ?C
油液溫度范圍-20 / 80 ?C
油液粘度范圍10 ? 400 cSt
油液允許的高污染等級 根據 ISO 4406:1999 等級 20/18/15
推薦油液粘度25 cSt
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
意大利迪普馬DUPLOMATIC雙向節流閥訂貨型號：
RS2/30
RS3/30
RS4/30/V
RS4-I/30
RSN4/30

意大利迪普馬DUPLOMATIC過濾器
FPH
高壓過濾器
管路安裝
序列號 11
高工作壓力 420 bar
工作原理
-FPH型過濾器是一種用于管路安裝的過濾器，液壓連接通過BSP螺紋孔實現。為了便于過濾器的支架固定，螺紋孔加工在過濾器的頂部。
-通過普通六方扳手旋松過濾器濾筒底部與扳手相配的外形端，可以方便更換濾芯。
-FPH型過濾器可安裝在高壓力為420 bar的管路中；其濾芯由高效過濾材料制成，可容納大量油液污染物。可提供三種不同的過濾精度：
H05 = 5 ?m: 絕對 (β5> 100 - ISO 4406:1999 等級 17/15/12) 插入式，破壞壓差 = 210bar（無旁通閥）。
F10 = 10 ?m: 絕對 (β10> 100 - ISO 4406:1999 等級 18/16/13)
F25 = 25 ?m: 絕對 (β25> 100 - ISO 4406:1999 等級 19/17/14)
-過濾精度為F10和F25的過濾器，帶有旁通閥，且其插入式結構的破壞壓差= 20 bar。
-所有FPH型過濾器均可安裝可視壓差式或者可視-電子式阻塞指示器，但需要單獨訂貨。
技術參數：流量為在油溫 50?C，油液粘度36cSt，壓降為0.8bar時所測得的值。
過濾器型號  BSP油口尺寸  重量kg  流量[l/min] H05  F10  F25
FPH-TB012 1/2” 4.4 10 27 33
FPH-TB034 3/4” 5.2 19 42 65
FPH-TB100 1” 8.2 40 95 105
FPH-TB114 1 ?” 14 88 190 230
FPH-TB112 1 ?” 17.2 120 260 320
大工作壓力 420bar
濾芯破壞壓差
H05  210bar
F-10-F25 20bar
旁通閥開啟壓差 (?10 %)  6bar
環境溫度范圍  -25 / 50?C
油液溫度范圍  -25 / 110?C
油液粘度范圍  10 - 400cSt
選擇過濾器規格時，必須保證在公稱流量條件下，過濾器壓力損失小于0.8bar。
通過過濾器的總壓差為油液經過過濾器殼體的壓差和經過濾芯壓差之和。
若某一特定工作壓力下的油液粘度不是36 cSt時，過濾器的實際總壓差會發生變化，可按以下比例進行計算：
總的壓差?pl =可提壓差 ?p （濾芯實際壓差?p x 實際油液粘度 (cSt) / 36）
濾芯實際壓差?p = 見第 2.2節圖中的數值。
上式只在油液粘度不大于 200 cSt時適用。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。請注意保持液壓油穩定的物理和化學性能。
阻塞指示器
過濾器設計為可帶阻塞指示器，該指示器需單獨訂貨。
高壓過濾器帶可視式阻塞指示器
訂貨型號： VPM/10
該指示器可以測量過濾器輸入、輸出之間的壓差。
該指示器通過色帶來顯示當前濾芯的阻塞情況：
白色：濾芯處于正常狀態 ?p <5 bar (? 10%)
紅色：濾芯需要更換 ?p >5 bar (? 10%)
高壓過濾器帶電子-可視式阻塞指示器
訂貨型號：EPM/10
除了提供可視顯示，類似VPM型，該指示器可以通過電氣觸點的切換來顯示當前濾芯的污染是否已經達到極限狀態。電氣觸點連接可實現常開或常閉狀態。
技術參數
工作壓差 5bar
交流電源
大工作電壓  250VAC 50/60 Hz
電氣觸點大負荷（阻性或感性） 1A
直流電源
大工作電壓  125VDC
電氣觸點大負荷（ V = 30-50-75-125 VDC時）
阻性  2-0,5-0,25-0,2A
感性  2-0,5-0,25-0,03A
電氣插頭 DIN 43650
保護等級根據CEI?EN 60529（絕緣等級） IP65
意大利迪普馬DUPLOMATIC過濾器訂貨型號：
FPH-TB012-H05S/11N
FPH-TB100-F10S/11N-B
FPH-TB112-F10S/11N-B
意大利迪普馬DUPLOMATIC濾芯訂貨型號：
FPHE-100-H05S/10N
FPHE112F25S/10N
FPHE-112-F25S/10N
FPHE-114-H05S/11N
FPHE-034-F10S/10N


意大利迪普馬DUPLOMATIC法蘭式回油過濾器FRT
安裝于油箱上
序列號 10
 高工作壓力 3 bar
FRT型過濾器是一種安裝于油箱蓋上的法蘭式安裝過濾器；進油口位于過濾器的端部，為BSP螺紋，易于安裝。
過濾器觀測蓋板由三個或四個螺釘固定，易于維護和保養。濾芯也由螺釘固定，可方便與濾筒一起拆卸移除。這樣，我們可以通過更換濾芯來清理過濾器殼體中的雜質。
濾芯由高效過濾材料制成，可以容納大量油液污染物。可提供三種不同的過濾精度：
F10 = 10 ?m 絕對 (β10 > 100) - ISO 4406:1999 等級 18/16/13
F25 = 25 ?m 絕對 (β25 > 100) - ISO 4406:1999 等級 19/17/14
P10 = 10 ?m 額定 (β10 > 2) - ISO 4406:1999 等級 21/19/16
FRT型過濾器一般都帶有旁通閥。
所有FST型過濾器都可安裝電子式或可視式阻塞指示器，需單獨訂購。
過濾器型號 FRT-TB200
油口尺寸2”BSP
重量 4.1kg
流量 （標示） 430l/min
 大工作壓力 3bar
濾芯破裂壓差 3bar
旁通閥開啟壓差  1,7(?10 %) bar
環境溫度范圍 -25 / 50?C
油液溫度范圍 -25 / 110?C
油液粘度范圍 10 - 400cSt
選擇過濾器規格時，必須保證在公稱流量條件下，過濾器壓差小于0.5bar。通過過濾器的總壓差為油液經過過濾器殼體的壓差和經過濾芯壓差之和。
過濾器型號 FRTE - 200
意大利迪普馬DUPLOMATIC過濾器濾芯訂貨型號：
FRTE200F25S/10N

全新原裝DUPLOMATIC壓力開關PSP6/21N-K1/K
