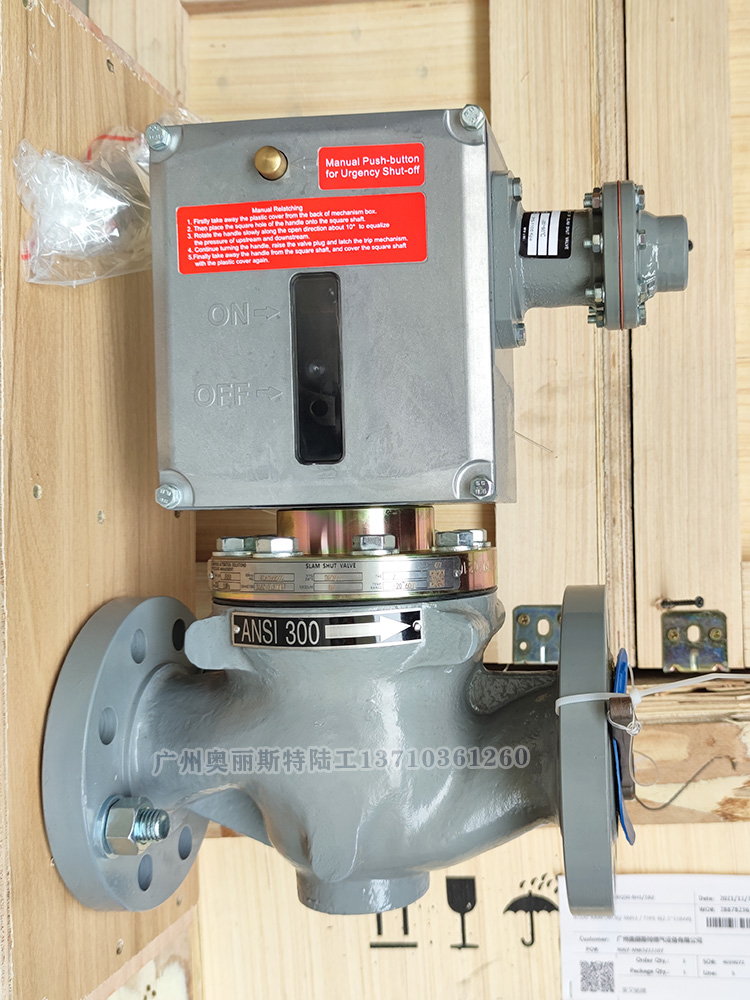

壹、簡介

JEQ系列燃?xì)獍踩袛嚅y用于燃?xì)廨斉湎到y(tǒng)，當切斷閥所控制的管線壓力高于或低于切斷設定壓力時，JEQ系列安全切斷閥可以緊急切斷管線氣流，保護下游設備，適用介質：天然氣、人工煤氣、液化石油氣及其它無腐蝕性氣體。

貳、主要技術特征

允許最高進口壓力：10.2MPa

超壓/失壓切斷設定范圍：0.001-10MPa

叁、傳感器壓力設定范圍（MPa）切斷壓力，含多段彈簧范圍。

0.001-0.23MPa，0.1-1.6MPa，1.6-4MPa，4-10MPa

肆、連接方式

法蘭連接：DN25、DN50、DN80、DN100、DN150

法蘭等級：PN16、PN25、PN40（符合：HG20592-1997，凸面）CL150RF、CL300RF、CL600RF（符合：HG20615-1997，凸面）

伍、閥體材質

PN16：HT200或WCB，PN25/PN40：WCB，CL150RF：WCB，CL300RF：WCB，CL600RF：WCB

注：HT200的閥體，僅用于-10℃≤設計溫度≤60℃，設計壓力≤0.4MPa的工況，DN25無HT200閥體。

信號管接口NPT3/8”，工作溫度：-20攝氏度~60℃

陸、JEQ切斷閥銘牌舉例說明

EMERSON   AUTOMATION  SOLUTIONS

PRESSURE MANAGEMENT

型號：JEON  JEQ25

編號：R058573961

生產日期：2019/09

位號： /

進口壓力：10MPa

連接方式：DN25/CL600RF

介質：天然氣

溫度范圍：-20~60℃

柒、安裝要求

切斷閥的安裝、使用、維護和維修都必須有資格的專業人員進行，其他人員造成的后果本公司概不負責，用戶必須對有關人員進行培訓或者求助本公司。

1、切斷閥應安裝在遠離火源、震動，環境符合要求的地方，

2、檢查燃?xì)廨斉涔芫€壓力是否與切斷閥上銘牌所示的使用壓力范圍相符，

3、確認傳感器及調節彈簧的設定范圍是否符合系統管線的要求，

4、檢查切斷閥上的氣流箭頭是否與安裝管線的氣流一致，

5、切斷閥前管路應吹掃干凈，然后再安裝切斷閥，

6、切斷閥只能安裝在水平管線上，切斷閥在與前后管路對接時不能強行安裝，除了進、出口法蘭下允許有支撐外，裝好后的切斷閥不應受到其他外力作用，

7、建議JEQ系列的脫扣機構安裝在閥體的上方（DN≥100的脫扣機構必須安裝在閥體的上方），

8、切斷閥應安裝在所監控的調壓器的上游，

9、與切斷閥相鄰的其他設備，應不妨礙切斷閥的操作、拆卸和維護，

10、不允許在切斷閥上有修改，如鉆孔、打磨和焊接等，

11、不允許認為阻止切斷動作或延遲切斷動作，

12、切斷閥需要一個外部信號管，把取壓點的壓力傳送到切斷閥的傳感器里，切斷閥的取壓點應在調壓器后直管段管徑（DN）的4-6倍DN處的直管段上。
