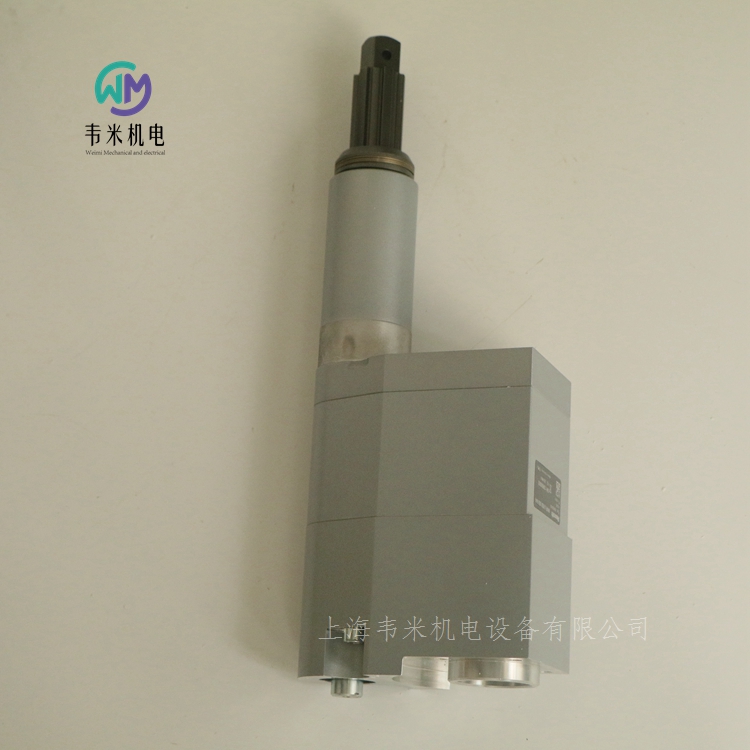

0608800644 德國REXROTH擰緊系統主軸；上海韋米機電設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！

產品簡介：

靜態扭矩測量方法
用測力扳手(有表盤式.數顯式等類型, SGM大多采用表盤式) ,在緊固好以后5分鐘內,向
緊固件擰緊的方向上擰
動態扭矩、靜態扭矩和預緊力
靜態扭矩會隨著時間的推移而衰減,被緊固件為非金屬時尤為明顯;而且影響靜態扭矩的因素
較多,與預緊力之間的線性關系不明顯。
動態扭矩不存在隨時間推移而衰減的問題;與靜態扭矩相比.動態扭矩與預緊力之間的線性關系更明顯
緊固件扭矩的職責分工
PATAC負責釋放動態扭矩和初始靜態扭矩
PATAC根據設計要求,并結合實驗結果和路試結果,釋放動態扭矩標準。
ME負責釋放靜態扭矩
ME根據PATAC所釋放的動態扭矩,在生產線上以動態扭矩標準的Nominal為目標值來調整
緊固工具的扭矩,按照正常生產的方式緊固,測量所得到的靜態扭矩。采用統計的方法( 30
組數據) ,得到靜態扭矩標準的Nominal和公差,從而得到靜態扭矩標準。

動態扭矩-與靜態扭矩書寫格式
動態扭矩
D nominal /-tolerance NM ;動態扭矩寫為名義值 /-公差的形式。
靜態扭矩
SA-BNM ;靜態扭矩應寫為范圍的形式。
自攻釘的動態扭矩
自攻釘通常采用FDSNS標準( Fully Driven Seated Not Stripped ,即攻到且不滑
牙)。
緊固件動態扭矩標準的類型
緊固件的阻力矩-端面摩擦阻力矩
承載面越大,其阻力臂越長,相同阻力所產的阻力矩就越大。因呲,承載面直徑大的緊固
件,斯需的扭矩大


影響動態扭矩的因素(緊固件)
1.緊固件頭部形狀
隨著頭部承載面直徑的增大,摩擦面不斷增大,達到相同軸向預緊力所需要的扭矩也不斷增
大。因此,其他條件相同的請況下,頭部摩擦面直徑大的緊固件所需的扭矩越大。
2.緊固件表面的摩擦系數
不同表面處理方法的緊固件其摩擦系數相差很大。但是可以通過加入調節劑來把表面的摩擦系
數調整到所需要的范圍。
表面電鍍(白色，黃色,色,深綠色)不加摩擦系數調節劑的請況下,摩擦系數為0.3左
右;當表面有油的請況下為0.1左右;
表面沒有鍍層的(例如焊接螺栓，焊接螺母)為0.1左右; GM標準為0.1~0.16 ;
由于表面摩擦系數對相同扭矩條件下所產生的軸向力有很大的影響,因此對于重要的緊固件需
要規定表面摩擦系數的范圍。

3.螺紋之間的實際配合
通常螺紋之間應該為間隙配合。即螺栓表面鍍層后為6h ,螺母表面鍍層后為6H。但是由于緊
固件本身制造的誤差,以及表面鍍層厚度的誤差,可能會造成緊固件實際為過盈配合或間隙配
合。這可能會造成擰不到底或者滑牙。

4.緊固件的特性(自攻,涂膠,自鎖等)
自攻螺栓對應的螺母無螺紋,需要螺栓在螺母上直接攻出螺紋,因此,需要額外加大扭矩。對
于螺紋涂有螺紋膠(起防松,或者密封等作用)，或者螺母為 自鎖螺母,將會造成螺紋間實際
配合為過盈配合,因此,需要額外加大扭矩。
自攻釘與厚板配合
自攻釘與厚板配合(板厚>自攻釘牙矩,厚板的材料-般為非金屬) , 與自攻釘配合的孔的直
徑以及板的厚度的變化會引起所需的動態扭矩的很大波動。直徑變大,以及板變薄容易造成滑
牙,反之,容易造成攻不到底。

自攻釘的扭矩一般都較小( -般在1.5 /-0.5Nm左右) ,緊固自攻釘的槍在
扭矩很小時,其波動量的相對值較大.不易精確控制。

自攻螺栓動態扭矩
由于需要螺栓在光孔基體上強行擠壓出螺紋,因此需要額外增加扭矩
自攻螺栓的優點
1.基體螺紋是靠自攻螺栓強行擠出,螺紋間為過盈配合.因此具有良好的防松性能。
2.省去了與螺栓配合的基體的攻絲工序,可以降低-定成本。
自攻螺栓的缺點
自攻螺栓本身制作成本較高,因此價格較高。
自攻螺栓的常見問題
自攻螺栓與光孔配合.對于光孔直徑的波動非常敏感,光孔直徑大易造成滑牙.直徑小易造成
攻不到底。因此出現滑牙和攻不到底時應首先查光孔的直徑;其次查自攻螺栓的尺寸及實際的
動態扭矩等。

主營型號：

0608800641  REDUCTION GEAR .
0608800640  REDUCTION GEAR .
0608800510  REDUCTION GEAR .
0608800511  REDUCTION GEAR .
0608800600  REDUCTION GEAR .
0608800503  REDUCTION GEAR .
0608800516  REDUCTION GEAR 740W 25HUB KURZ.GEH.
0608800596  REDUCTION GEAR VN 1A 127
0608800593  REDUCTION GEAR VN 1B 102
0608800597  REDUCTION GEAR VN 1B 127
0608800604  REDUCTION GEAR VN 1C 127
0608800598  REDUCTION GEAR VN 2A 177
0608800599  REDUCTION GEAR VN 2B 177
0608800605  REDUCTION GEAR VN 2C 177
0608800512  REDUCTION GEAR VNK 1A 191
0608800515  REDUCTION GEAR VNK 1A 226
0608800523  REDUCTION GEAR VNL 1C 260
0608800526  REDUCTION GEAR VNL 1C 294
0608800533  REDUCTION GEAR VNL 2A 251
0608800536  REDUCTION GEAR VNL 2A 285
0608800539  REDUCTION GEAR VNL 2A 319
0608800534  REDUCTION GEAR VNL 2B 251
0608800537  REDUCTION GEAR VNL 2B 285
0608800540  REDUCTION GEAR VNL 2B 319
0608800535  REDUCTION GEAR VNL 2C 252
0608800538  REDUCTION GEAR VNL 2C 285
0608842006  HANDHELD NUTRUNNER NXA015S-B 3-15NM
0608842002  HANDHELD NUTRUNNER NXA030S 9-30NM
0608842007  HANDHELD NUTRUNNER NXA030S-B 9-30NM
0608842003  HANDHELD NUTRUNNER NXA050S 15-50NM
0608842008  HANDHELD NUTRUNNER NXA050S-B 15-50NM
0608842013  HANDHELD NUTRUNNER NXA065S 20-65NM
0608842014  HANDHELD NUTRUNNER NXA065S-B 20-65NM
0608842005  HANDHELD NUTRUNNER NXP012QD 1.8-12NM
0608842010  HANDHELD NUTRUNNER NXP012QD-B 1.8-12NM
0608800541  REDUCTION GEAR VNL 2C 319
0608800553  REDUCTION GEAR VUK 1A 156
0608800556  REDUCTION GEAR VUK 1A 191
0608800559  REDUCTION GEAR VUK 1A 226
0608800554  REDUCTION GEAR VUK 1B 156
0608800557  REDUCTION GEAR VUK 1B 181
0608800560  REDUCTION GEAR VUK 1B 226
0608800555  REDUCTION GEAR VUK 1C 156
0608800558  REDUCTION GEAR VUK 1C 191
0608800561  REDUCTION GEAR VUK 1C 226
0608800570  REDUCTION GEAR VUL 1C 294
0608800550  REDUCTION GEAR VUL 2A 251
0608800582  REDUCTION GEAR VUL 2A 285
0608800585  REDUCTION GEAR VUL 2A 319
0608800580  REDUCTION GEAR VUL 2B 251
0608800586  REDUCTION GEAR VUL 2B 319
0608800581  REDUCTION GEAR VUL 2C 251
0608800584  REDUCTION GEAR VUL 2C 285
0608800587  REDUCTION GEAR VUL 2C 319
0608800551  REDUCTION GEAR VUL 2D 256
0608830266  INTERFACE MODULE IMPDP
0608830272  INTERFACE MODULE IMPNIO
0608830312  INTERFACE MODULE IMPNIO2
0608830107  MEASURING CABLE
0608843005  MEMORY BOARD NX-SD
0608800588  REDUCTION GEAR VUK 2D 221
0608800589  REDUCTION GEAR VUK 2D 256
0608800562  REDUCTION GEAR VUL 1A 226
0608800565  REDUCTION GEAR VUL 1A 260
0608800568  REDUCTION GEAR VUL 1A 294
0608800563  REDUCTION GEAR VUL 1B 226
0608800566  REDUCTION GEAR VUL 1B 260
0608800569  REDUCTION GEAR VUL 1B 294
0608800564  REDUCTION GEAR VUL 1C 226
0608800567  REDUCTION GEAR VUL 1C 260
0608843010  PARTS SET NX-R COLOR RINGS MIX&
0608843016  PROTECTIVE CAP NXAPAH1 5-PACK
0608843015  PROTECTIVE CAP NXAPAH2 5-PACK
0608843028  PROTECTIVE SLEEVE NXA-PC
0608843011  PROTECTIVE SLEEVE NXAP030 HIGH-VOLTAGE
0608800590  REDUCTION GEAR VUL 2D 290
0608800591  REDUCTION GEAR VUL 2D 324
0608830289  SINGLE CONTROLLER CC-CS351E-D
0608830274  SINGLE CONTROLLER CS351E-D IL
0608830281  SINGLE CONTROLLER CS351E-D NK
0608830258  SINGLE CONTROLLER CS351E-G
0608830275  SINGLE CONTROLLER CS351E-G IL
0608830254  SINGLE CONTROLLER CS351S-D
0608830255  SINGLE CONTROLLER CS351S-G
0608841006  SMART TOOL ECW130-MG
0608841001  SMART TOOL ECW35-MG
0608841003  SMART TOOL ECW35-OHNE MESSWERTGEBER
0608841002  SMART TOOL ECW65-MG
0608841004  SMART TOOL ECW65-OHNE MESSWERTGEBER
0608841005  SMART TOOL ECW95-MG
0608830307  SOFTWARE LICENSING LS-ESG
0608830115  SOFTWARE PACKAGE BED.-SOFTWARE SEPR V&
0608830079  SOFTWARE PACKAGE BEDIENEROBERF
0608840024  SCREWDRIVER MITTELGRIFF IM 10-1
0608840025  SCREWDRIVER MITTELGRIFF IM 10-2
0608840026  SCREWDRIVER MITTELGRIFF IM 15-1
0608840027  SCREWDRIVER MITTELGRIFF IM 15-2
0608840028  SCREWDRIVER MITTELGRIFF IM 28-1
0608840029  SCREWDRIVER MITTELGRIFF IM 28-2
0608840030  SCREWDRIVER NG 2 I=32,7 GR.44
0608840032  SCREWDRIVER NG 2 I=42,8 GR.48
0608840031  SCREWDRIVER NG 3 I=32,7 GR.44
0608840033  SCREWDRIVER NG 3 I=42,8 GR.48
公示： 因工業液壓、自動化各進口品牌備件型號繁多，歐美產品價格實時變化，因此很難實時標出準確價格，請以業務員實際報價單價格為準！ 給您帶來不便敬請諒解。
