貝加萊同步電機8LSA35.EB030D000-3，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

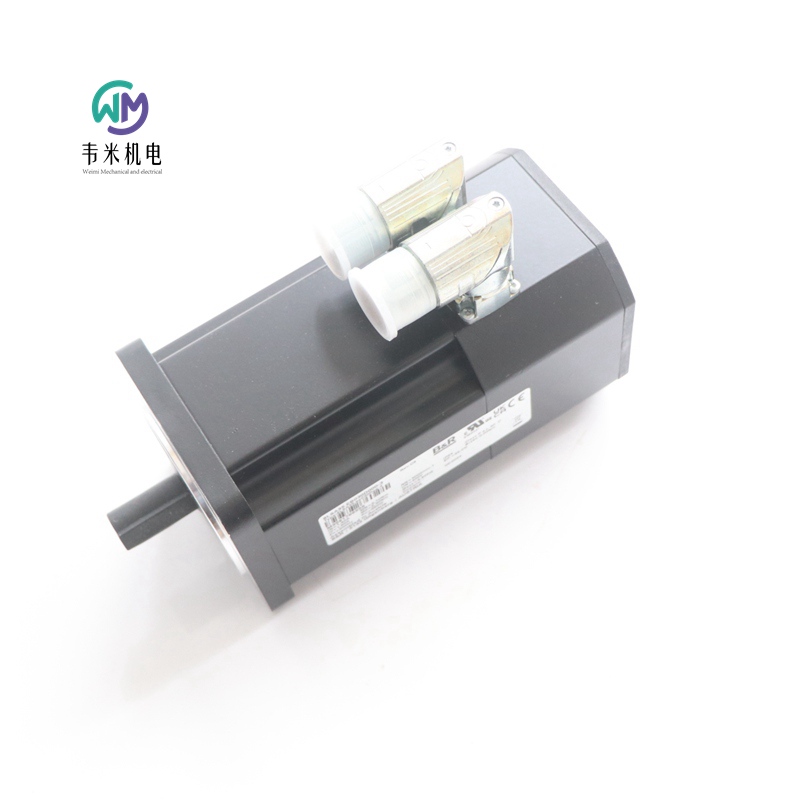

貝加萊B&R同步電機8LSA35.EB030D000-3
物料號:
8LSA35.EB030D000-3
描述:
同步電機，極對數：4對，標稱轉速：3000 rpm，失速扭矩：2.300 Nm，無制動器，軸光滑，角形連接器（旋轉），定心直徑80 mm，j6配合（自冷，結構類型A），IP64防護，無油封560 VDC，制動器保持扭矩：0.00 Nm，EB ind.32線多匝
一般信息
認證證書
CE是
UKCA是
UL認證E360421
伺服和步進電機-部件
電動機
標稱轉速nN[rpm]3000
極對數4
標稱扭矩Mn[Nm]21.
標稱功率PN[W]660
標稱電流IN[A]14.
失速扭矩M0[Nm]23.
失速電流I0[A]16.
大扭矩Mmax[Nm]92.
大電流Imax[A]68.
大轉速nmax[rpm]9000
扭矩常數KT[Nm/A]145
電壓常數KE[V/1000轉/分]8796
定子電阻R2ph[Ω]1222
定子電感L2ph[mH]63
電時間常數tel[ms]52.
熱時間常數ttherm[min]34
轉動慣量J[kgcm2]09
不帶制動器的重量m[kg]44.
抱閘
制動器保持扭矩MBr[Nm]0
制動器質量[kg]109
制動器轉動慣量JBr[kgcm2]038
建議
ACOPOS 8Vxxxx.xx。。。1022
ACOPOSmulti 8BVIxxxx。。。0014
ACOPOS P3 8EIxxxx。。。2X2X
B&R電機電纜的橫截面[mm2]075
連接器尺寸1.0
選項
連接類型連接器（ytec系統）
連接方向傾斜（旋轉）
編碼器EB電感式32線多匝V2
軸端光滑軸
貝加萊8LS同步電機
貝加萊標準電機
8LSA25.D8060S000-3
8LSA25.D8060S100-3
8LSA25.D8060S200-3
8LSA25.D8060S300-3
8LSA25.D9060S000-3
8LSA25.D9060S100-3
8LSA25.D9060S200-3
8LSA25.R0060D000-3
8LSA25.R0060D100-3
8LSA25.R0060D200-3
8LSA25.R0060D300-3
8LSA35.DA030S000-3
8LSA35.DA030S100-3
8LSA35.DA030S200-3
8LSA35.DA030S300-3
8LSA35.DA060S000-3
8LSA35.DA060S100-3
8LSA35.DA060S200-3
8LSA35.DA060S300-3
8LSA35.DB030S000-3
8LSA35.DB030S100-3
8LSA35.DB030S200-3
8LSA35.DB030S300-3
8LSA35.DB060S000-3
8LSA35.DB060S100-3
8LSA35.DB060S200-3
8LSA35.EA030D000-3
8LSA35.EA030D200-3
8LSA35.EA060D000-3
8LSA35.EA060D200-3
8LSA35.EB030D000-3
8LSA35.EB030D200-3
8LSA35.EB060D000-3
8LSA35.EB060D200-3
8LSA35.R2030D000-3
8LSA35.R2030D100-3
8LSA35.R2030D200-3
8LSA35.R2030D300-3
8LSA35.R2060D000-3
8LSA35.R2060D100-3
8LSA35.R2060D200-3
8LSA35.R2060D300-3
8LSA37.DA030S000-3
8LSA37.DA030S100-3
8LSA37.DA030S200-3
8LSA37.DA030S300-3
8LSA37.DA060S000-3
8LSA37.DA060S100-3
8LSA37.DA060S200-3
8LSA37.DA060S300-3
8LSA37.DB030S000-3
8LSA37.DB030S100-3
8LSA37.DB030S200-3
8LSA37.DB030S300-3
8LSA37.DB060S000-3
8LSA37.DB060S100-3
8LSA37.DB060S200-3
8LSA37.DB060S300-3
8LSA37.R2030D000-3
8LSA37.R2030D100-3
8LSA37.R2030D200-3
8LSA37.R2030D300-3
8LSA37.R2060D000-3
8LSA37.R2060D100-3
8LSA37.R2060D200-3
8LSA37.R2060D300-3
8LSA44.DA030S000-3
8LSA44.DA030S100-3
8LSA44.DA030S200-3
8LSA44.DA030S300-3
8LSA44.DA060S000-3
8LSA44.DA060S100-3
8LSA44.DA060S200-3
8LSA44.DA060S300-3
8LSA44.DB030S000-3
8LSA44.DB030S100-3
8LSA44.DB030S200-3
8LSA44.DB030S300-3
8LSA44.DB060S000-3
8LSA44.DB060S100-3
8LSA44.DB060S200-3
8LSA44.DB060S300-3
8LSA44.EA030D000-3
8LSA44.EA030D200-3
8LSA44.EA060D000-3
8LSA44.EA060D200-3
8LSA44.EB030D000-3
8LSA44.EB030D200-3
8LSA44.EB060D000-3
8LSA44.EB060D200-3
8LSA44.R2030D000-3
8LSA44.R2030D100-3
8LSA44.R2030D200-3
8LSA44.R2030D300-3
8LSA44.R2060D000-3
8LSA44.R2060D100-3
8LSA44.R2060D200-3
8LSA44.R2060D300-3
8LSA46.DA030S000-3
8LSA46.DA030S100-3
8LSA46.DA030S200-3
8LSA46.DA030S300-3
8LSA46.DA060S000-3
8LSA46.DA060S200-3
8LSA46.DB030S000-3
8LSA46.DB030S200-3
8LSA46.DB030S300-3
8LSA46.DB060S000-3
8LSA46.DB060S100-3
8LSA46.DB060S200-3
8LSA46.DB060S300-3
8LSA46.R2030D000-3
8LSA46.R2030D100-3
8LSA46.R2030D200-3
8LSA46.R2030D300-3
8LSA46.R2060D000-3
8LSA46.R2060D100-3
8LSA46.R2060D200-3
8LSA46.R2060D300-3
8LSA55.DA030S000-3
8LSA55.DA030S100-3
8LSA55.DA030S200-3
8LSA55.DA030S300-3
8LSA55.DB030S000-3
8LSA55.DB030S100-3
8LSA55.DB030S200-3
8LSA55.DB030S300-3
8LSA55.EA030D000-3
8LSA55.EA030D200-3
8LSA55.EB030D000-3
8LSA55.EB030D200-3
8LSA55.R2030D000-3
8LSA55.R2030D100-3
8LSA55.R2030D200-3
8LSA55.R2030D300-3
8LSA57.DA030S000-3
8LSA57.DA030S100-3
8LSA57.DA030S200-3
8LSA57.DA030S300-3
8LSA57.DB030S000-3
8LSA57.DB030S100-3
8LSA57.DB030S200-3
8LSA57.DB030S300-3
8LSA57.R2030D000-3
8LSA57.R2030D100-3
8LSA57.R2030D200-3
8LSA57.R2030D300-3
8LSA73.DA030S000-3
8LSA73.DA030S100-3
8LSA73.DA030S200-3
8LSA73.DA030S300-3
8LSA73.DB030S000-3
8LSA73.DB030S100-3
8LSA73.DB030S200-3
8LSA73.DB030S300-3
8LSA73.R2030D000-3
8LSA73.R2030D100-3
8LSA73.R2030D200-3
8LSA73.R2030D300-3
8LSA75.DA030S000-3
8LSA75.DA030S100-3
8LSA75.DA030S200-3
8LSA75.DA030S300-3
8LSA75.DB030S000-3
8LSA75.DB030S100-3
8LSA75.DB030S200-3
8LSA75.DB030S300-3
8LSA75.R2030D000-3
8LSA75.R2030D100-3
8LSA75.R2030D200-3
8LSA75.R2030D300-3
貝加萊冷卻類型A
貝加萊尺寸2
8LSA23.ee060ffgg-3
8LSA24.ee060ffgg-3
8LSA25.ee045ffgg-3
8LSA25.ee060ffgg-3
8LSA26.ee045ffgg-3
8LSA26.ee060ffgg-3
貝加萊尺寸A
8LSAA2.ee030ffgg-3
8LSAA2.ee045ffgg-3
8LSAA2.ee060ffgg-3
8LSAA3.ee030ffgg-3
8LSAA3.ee045ffgg-3
8LSAA3.ee060ffgg-3
8LSAA4.ee030ffgg-3
8LSAA4.ee045ffgg-3
8LSAA4.ee060ffgg-3
貝加萊尺寸3
8LSA33.ee030ffgg-3
8LSA33.ee045ffgg-3
8LSA33.ee060ffgg-3
8LSA34.ee022ffgg-3
8LSA34.ee030ffgg-3
8LSA34.ee045ffgg-3
8LSA34.ee060ffgg-3
8LSA35.ee022ffgg-3
8LSA35.ee030ffgg-3
8LSA35.ee045ffgg-3
8LSA35.ee060ffgg-3
8LSA36.ee022ffgg-3
8LSA36.ee030ffgg-3
8LSA36.ee045ffgg-3
8LSA36.ee060ffgg-3
8LSA37.ee030ffgg-3
8LSA37.ee045ffgg-3
8LSA37.ee060ffgg-3
貝加萊尺寸4
8LSA43.ee030ffgg-3
8LSA43.ee045ffgg-3
8LSA43.ee060ffgg-3
8LSA44.ee022ffgg-3
8LSA44.ee030ffgg-3
8LSA44.ee045ffgg-3
8LSA44.ee060ffgg-3
8LSA45.ee030ffgg-3
8LSA45.ee045ffgg-3
8LSA45.ee060ffgg-3
8LSA46.ee022ffgg-3
8LSA46.ee030ffgg-3
8LSA46.ee045ffgg-3
8LSA46.ee060ffgg-3
貝加萊B&R數字信號處理模塊
物料編號：
X20DS4389
說明：
4個數字輸入通道
4個數字通道，可配置為輸入或輸出
4個帶時間戳功能的邊緣檢測單元（每個可用于測量脈沖持續時間或差分時間，每個單元4個歷史元素）
4倍精確邊緣生成，精確到?s（每種情況下，每個單元多四條邊緣）
4倍過采樣（輸入和輸出信號）
傳感器/執行器電源的24 VDC和接地
NetTime時間戳：輸入數據、邊緣檢測、邊緣生成
該模塊是一個數字信號處理器模塊，用于檢測和評估輸入邊緣以及創建邊緣。
另一個重要功能是模塊的集成時間戳功能。這允許快速輸入邊緣（如注冊標記）獨立于系統的X2X鏈路周期時間進行檢測，并提供精確的輸入戳記。在另一個方向上，模塊在精確指定的時間設置輸出。這是以高達125納秒的分辨率完成的。
在過采樣模式下，模塊獲取非常短的輸入模式，其低或高相位短于X2X鏈路周期時間。類似地，輸出模式（例如鼓定序器）也可以以極短的高/低時間輸出。過采樣可以以高達25μs的掃描速率進行。
如有必要，每個邊緣檢測單元多可在緩沖區（歷史元素）中存儲4個事件。
其他功能包括脈沖持續時間測量和差分時間測量。
簡短描述
輸入/輸出模塊4個數字輸入通道，4個可配置為輸入或輸出的數字通道，具有時間戳功能的4個邊緣檢測單元（每個可用作脈沖持續時間或差分時間測量，每個單元4個歷史元素），4微秒精確邊緣生成（每個單元4個邊緣），4次過采樣（輸入和輸出信號）
一般信息
B&R ID代碼0xA93B
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸出是，使用LED狀態指示器和軟件（輸出狀態）
功耗
總線0.01 W
內部I/O 1.5 W
致動器（電阻式）引起的額外功耗[W]-
信號線的類型所有信號線必須使用屏蔽線。
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
數字輸入
數量4 4，使用軟件配置為輸入或輸出
標稱電壓24 VDC
輸入電壓24 VDC-15%/ 20%
約24 VDC時的輸入電流。1.3毫安
輸入電路接收器
輸入電阻18.4 kΩ
附加功能4個邊緣檢測單元，帶時間戳功能，4個輸入過采樣
輸入頻率40 kHz
切換閾值
低<5 VDC
高>15 VDC
通道和母線之間的絕緣電壓500 V
數字輸出
數量4個，使用軟件配置為輸入或輸出
變體推/拉/推-拉
標稱電壓24 VDC
開關電壓24 VDC-15%/ 20%
標稱輸出電流0.1 A
總標稱電流0.4 A
輸出電路接收器和/或源
輸出保護過電流或短路時的熱關閉，用于切換電感負載的集成保護
診斷狀態輸出監測
輸出關閉時的泄漏電流值。25?A
RDS（開）150 mΩ
0.1 A標稱電流下的殘余電壓<0.9 V
峰值短路電流<10 A
在過載停機或短路停機的情況下打開大約。10毫秒（取決于模塊溫度）
切換延遲
0→ 1<2?s
1.→ 0<2?s
開關頻率
電阻負載。24千赫
感應負載請參閱“切換感應負載”一節。
關閉感應負載時的制動電壓開關電壓 0.6 VDC
通道和母線之間的絕緣電壓500 V
附加功能4微秒精確邊緣生成，4倍輸出過采樣
邊緣檢測單元
數量4
操作模式4脈沖持續時間測量、微秒分辨率的輸入邊緣的相對或絕對力矩，
每個單元4個歷史元素
計數器大小16/32位
輸入頻率（）40 kHz
分辨率125 ns時間戳函數
方波脈沖信號形式
傳感器電源模塊內部，600 mA
邊緣生成單元
數量4
邊緣生成
絕對到NetTime
相對相對于其他邊
相對邊生成時的偏移
值的范圍16位或32位值
分辨率1?s
執行器電源模塊內部，600 mA
過采樣
數量4
采樣時間25至255?s
數據量輸入和輸出方向上每個X2X鏈路周期64位
電氣特性
電氣隔離
通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額—參見“減額”一節。
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：?jiǎn)为?dú)訂購1x接線板X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm

貝加萊B&R擴展型總線控制器系統模塊
物料號:
X20HB2885
描述:
主動集線器擴展模塊
2個用于冗余布線的快速以太網集線器
支持熱插拔
X20BC8084 POWERLINK總線控制器和X20HB8884模塊配備了集成鏈路選擇器功能。根據使用的總線底座，可提供額外的1或2個插槽。有源X20HB2885集線器擴展模塊可以在這些插槽中操作。
有源集線器擴展模塊配備了一個集成的2x集線器，并允許冗余布線。這意味著，如果總線控制器或緊湊型鏈路選擇器出現故障，兩個端口之間的連接將保持完好。模塊和網絡的狀態由LED指示。
簡短描述
集線器2端口快速以太網集線器，用于冗余布線
一般信息
狀態指示燈模塊狀態、總線功能
Diagnostics
模塊狀態是，使用LED狀態指示燈
總線功能是，使用LED狀態指示燈
功耗1.17 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
EAC是
KC是
接口
類型有源集線器擴展模塊
變體2x屏蔽RJ45
線路長度。2個車站之間100米（路段長度）
傳輸速率100 Mbit/s
轉移
物理層100BASE-TX
半雙工是
全雙工否
自動協商是
自動MDI/MDIX是
集線器傳播延遲0.96到1?s
電氣特性
電氣隔離與以太網隔離的電源（IF1和IF2）
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額-
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
X20BC8084和X20HB8884的插槽集線器擴展



貝加萊B&R接口模塊
物料編號：
X20IF1082
說明：
POWERLINK用于實時以太網通信
集成集線器，實現高效布線
可配置環冗余
接口模塊可用于為特定應用擴展X20 CPU。它配備了POWERLINK界面。
該接口有兩個RJ45插座。兩個連接都通向一個集成集線器。這使得使用POWERLINK輕松創建菊花鏈連接。
簡短描述
通信模塊1x POWERLINK（V1/V2）管理或控制節點
一般信息
B&R ID代碼0x1F1F
狀態指示燈模塊狀態、總線功能
Diagnostics
模塊狀態是，使用LED狀態指示燈和軟件
總線功能是，使用LED狀態指示燈和軟件
功耗2 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
接口
現場總線POWERLINK（V1/V2）管理或控制節點
類型類型3
變體2x屏蔽RJ45（集線器）
大線路長度。2個車站之間100米（路段長度）
傳輸速率100 Mbit/s
轉移
物理層100BASE-TX
半雙工是
全雙工否
自動協商是
自動MDI/MDIX是
集線器傳播延遲0.96到1?s
控制器POWERLINK MAC
電氣特性
電氣隔離PLC與POWERLINK（X1和X2）隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額-
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
X20 PLC中的插槽


物料編號：
X20IF1082-2
說明：
POWERLINK用于實時以太網通信
集成集線器，實現高效布線
可配置環冗余
輪詢響應鏈
動態節點分配（DNA）
接口模塊可用于為特定應用擴展X20 CPU。它配備了POWERLINK界面。
該接口有兩個RJ45插座。兩個連接都通向一個集成集線器。這使得使用POWERLINK輕松創建菊花鏈連接。

貝加萊B&R電源模塊物料編號：
X20PS2100
說明：
用于內部I/O電源的24 VDC電源模塊
電源模塊用于內部I/O電源。
簡短描述
電源模塊用于內部I/O電源的24 VDC電源模塊
一般信息
B&R ID代碼0x1BBF
狀態指示燈工作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
功耗
總線0.2 W
內部I/O 0.6 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
輸入I/O電源
輸入電壓24 VDC-15%/ 20%
保險絲所需線路保險絲：大10 A，慢速熔斷
反極性保護無
輸出I/O電源
標稱輸出電壓24 VDC
短路行為所需線路保險絲
允許接觸負載10 A
電氣特性
電氣隔離I/O電源未與I/O電源隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額-
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：?jiǎn)为?dú)訂購1x接線板X20TB12。
單獨訂購1x電源總線模塊X20BM01
間距12.5 0.2mm

貝加萊B&R電源模塊X20PS3300
物料編號：
X20PS3300
說明：
X2X鏈路和內部I/O電源的饋電
饋電和X2X鏈路電源的電氣隔離
通過同時操作多個電源模塊，可以實現X2X鏈路電源的冗余
電源模塊配備X2X鏈路的饋線以及內部I/O電源。
簡短描述
電源模塊用于內部I/O電源的24 VDC電源模塊
一般信息
B&R ID代碼0x1BBF
狀態指示燈工作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
功耗
總線0.2 W
內部I/O 0.6 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
輸入I/O電源
輸入電壓24 VDC-15%/ 20%
保險絲所需線路保險絲：大10 A，慢速熔斷
反極性保護無
輸出I/O電源
標稱輸出電壓24 VDC
短路行為所需線路保險絲
允許接觸負載10 A
電氣特性
電氣隔離I/O電源未與I/O電源隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額-
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：?jiǎn)为?dú)訂購1x接線板X20TB12。
單獨訂購1x電源總線模塊X20BM01
間距12.5 0.2mm


貝加萊B&R電源供電模塊
物料編號：
X20PS9500
說明：
為緊湊型或現場總線CPU、X2X鏈路網絡和內部I/O電源供電
電源和CPU/X2X鏈路電源的電氣隔離
通過同時操作多個電源模塊，可以實現CPU/X2X鏈路電源的冗余
RS232可配置為在線接口
CAN總線
電源模塊與X20緊湊型或現場總線CPU一起使用。它配備緊湊型或現場總線CPU電源、X2X鏈路網絡和內部I/O電源。
簡短描述
電源模塊24 VDC電源模塊，用于Compact或Fieldbus CPU、X2X Link電源和I/O
接口1x RS232，1x CAN總線
一般信息
B&R ID代碼0x2018
狀態指示燈過載、工作狀態、模塊狀態、RS232、CAN總線
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
CAN總線數據傳輸是，使用LED狀態指示燈
RS232數據傳輸是，使用LED狀態指示燈
過載是，使用LED狀態指示燈和軟件
X2X鏈路電源的功耗1.42 W
功耗
內部I/O 0.6 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
CPU/X2X鏈路電源輸入
輸入電壓24 VDC-15%/ 20%
輸入電流大值。零點七一
保險絲集成，無法更換
反極性保護是
CPU/X2X鏈路電源輸出
標稱輸出功率7 W
并聯是
冗余操作是
過載特性防短路、臨時過載
輸入I/O電源
輸入電壓24 VDC-15%/ 20%
保險絲所需線路保險絲：大10 A，慢速熔斷
反極性保護無
輸出I/O電源
標稱輸出電壓24 VDC
短路行為所需線路保險絲
允許接觸負載10 A
接口
接口IF1
信號RS232
通過12針接線板X20TB12的變體連接
大傳輸速率。115.2 kbit/s
接口IF3
信號CAN總線
通過12針接線板X20TB12的變體連接
大傳輸速率。1 Mbit/s
電氣特性
電氣隔離
CPU/X2X鏈路電源與CPU/X2X鏈路電源隔離
I/O電源未與I/O電源隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額—參見“減額”一節。
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：?jiǎn)为?dú)訂購1x接線板X20TB12。
單獨訂購1x緊湊型CPU底座X20B22或X20B27
單獨訂購1x現場總線CPU底座X20B3x/4x
間距12.5 0.2mm


貝加萊B&R數字量輸入模塊
物料編號：
X20DI9371
說明：
12個數字輸入
接收器連接
單線連接
可以為整個模塊配置軟件輸入過濾器
該模塊配備12個用于單線連接的輸入。該模塊設計用于接收器輸入接線。
X20數字量輸入模塊,12個輸入量,24 VDC,漏式,可配置的輸入濾波,1線連接技術
簡短描述
I/O模塊12個數字輸入24 VDC，用于單線連接
一般信息
B&R ID代碼0x1B95
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
功耗
總線0.18 W
內部I/O 1.75 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
數字輸入
標稱電壓24 VDC
輸入特性符合EN 61131-2類型1
輸入電壓24 VDC-15%/ 20%
輸入電流為24 VDC典型值。3.75毫安
輸入電路接收器
輸入濾波器
硬件≤100μs
軟件默認值為1毫秒，可在0到25毫秒之間配置，增量為0.2毫秒
連接類型1線連接
輸入電阻類型。6.4 kΩ
切換閾值
低<5 VDC
高>15 VDC
通道和母線之間的絕緣電壓500 V
電氣特性
電氣隔離通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額—參見“減額”一節。
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：?jiǎn)为?dú)訂購1x接線板X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm

貝加萊同步電機8LSA35.EB030D000-3
