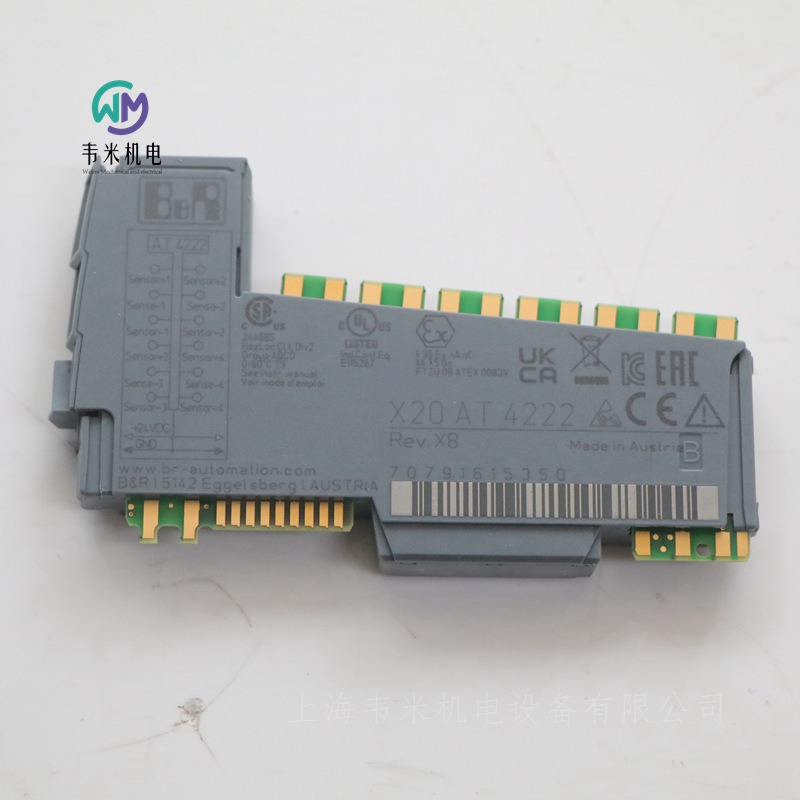

貝加萊B&R溫度測量模塊X20AT4222，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

貝加萊B&R溫度測量模塊
物料號:
X20AT4222
描述:
電阻溫度測量的4個輸入
用于PT100和PT1000
每個通道的可配置傳感器類型
直接電阻測量
每個模塊可配置2或3線連接
可配置的過濾時間
該模塊配有4個輸入，用于PT100/PT1000電阻溫度測量。
簡短描述
用于Pt100或Pt1000電阻溫度測量的I/O模塊4輸入
一般信息
B&R ID代碼0x1BA7
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸入是，使用LED狀態指示燈和軟件
功耗
總線0.01 W
內部I/O 1.1 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
電阻測量溫度輸入
2線或3線連接的恒流電源的輸入電阻測量
數字轉換器分辨率16位
濾波器時間可配置在1 ms和66.7 ms之間
轉換時間
1通道20 ms，帶50 Hz濾波器
2-4個通道，每個通道40 ms，帶50 Hz濾波器
轉換程序西格瑪-德爾塔
用于電阻測量的輸出格式INT或UINT
傳感器
傳感器類型可按通道配置
Pt100-200至850?C
Pt1000-200至850?C
電阻測量范圍0.1至4500Ω/0.05至2250Ω
輸入濾波器一階低通濾波器/截止頻率500 Hz
傳感器標準EN 60751
共模范圍>0.7 V
通道和母線之間的絕緣電壓500 V
線性化方法內部
測量電流250?A?1.25%
參考4530Ω?0.1%
允許的輸入信號短期大值?30 V
25?C時的大誤差
增益0.037%
偏移0.0015%
大增益漂移0.004%/?C
大偏移漂移0.00015%/?C
非線性＜0.001%
信道間串擾<-93 dB
溫度傳感器分辨率
Pt100 1 LSB=0.1?C
Pt1000 1 LSB=0.1?C
電阻測量分辨率
G=1 0.1Ω
G=2 0.05Ω
共模抑制
50赫茲>80分貝
直流>95 dB
電阻測量值的標準化范圍
G=1 0.1至4500Ω
G=2 0.05至2250Ω
溫度傳感器標準化
Pt100-200.0至850.0?C
Pt1000-200.0至850.0?C
溫度測量監測
范圍下沖0x8001
范圍過沖0x7FFF
斷路0x7FFF
一般故障0x8000
打開輸入0x7FFF
電阻測量監測
范圍過沖0xFFFF
斷路0xFFFF
一般故障0xFFFF
打開輸入0xFFFF
電氣特性
電氣隔離通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額-
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm

貝加萊溫度測量
X20AT2222
X20AT2311
X20AT2402
X20AT4222.
X20AT4232
X20AT6402
X20ATA312
X20ATA492
X20ATB312
X20ATC402
貝加萊電機控制器
X20MM2436
X20MM3332
X20MM4331
X20MM4455
X20MM4456
X20SM1426
X20SM1436

貝加萊B&R數字量輸出模塊
物料號:
X20SO6300
描述:
6個0.2A的安全數字輸出
源電路
輸出類型B
集成輸出保護
該模塊配備了6個安全數字輸出。額定輸出電流為0.2 A。
該模塊可用于控制PL e或SIL 3以下安全相關應用中的執行機構。
輸出是使用半導體技術設計的，因此安全相關特性不取決于操作周期的數量。具有參考電勢的致動器需要“高側-高側”變體（輸出類型B）（例如，啟用變頻器上的輸入）。在這種情況下，必須遵守布線的特別注意事項。當發生網絡錯誤時，安全的數字輸出通道提供防止自動重新啟動的保護。
此模塊是為X20 12引腳接線板設計的。
簡短描述
I/O模塊6安全型B1數字輸出，24 VDC，0.2 A，OSSD<10?s
一般信息
B&R ID代碼0xB815
系統要求
Automation Studio 3.0.81.15或更高版本
Automation Runtime 3.00或更高版本
SafeDESIGNER 2.70或更高版本
安全版本1.2或更高版本
mapp技術包mapp安全5.7.0或更高版本
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸出是，使用LED狀態指示器和軟件
停電模式
示波器模塊
功能模塊功能
獨立模式否
大I/O循環時間1毫秒
功耗
總線0.32 W
內部I/O 1.4 W
執行機構引起的額外功耗（電阻式）[W]1.128
電氣隔離
通道-總線是
通道-通道號
認證
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工業系統
功能安全認證
ANSI UL 1998:2013
功能安全IEC 61508:2010，SIL 3
EN 62061:2005/A2:2015，SIL 3
EN ISO 13849-1:2015，類別。4/PL e
IEC 61511:2004，SIL 3
功能安全EN 50156-1:2004
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV準備中
EAC是
KC是
安全特性
EN ISO 13849-1:2015
類別類別。3如果參數“Disable OSSD=Yes-Warning”，
貓4如果參數“禁用OSSD=否”
PL PL d如果參數“Disable OSSD=Yes-Warning”，
PL e如果參數“Disable OSSD=No”
DC>60%，如果參數“禁用OSSD=是-警告”，
>如果參數“Disable OSSD=No”，則為94%
任務時間大值。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL CL SIL 2，如果參數“禁用OSSD=是-警告”，
SIL 3，如果參數“禁用OSSD=否”
如果參數“禁用OSSD=是-警告”，則SFF>60%，
>如果參數“Disable OSSD=No”，則為90%
PFH/PFHd
openSAFETY有線可忽略
openSAFETY無線<1*10-14*每小時openSAFETY數據包數
驗證試驗間隔（PT）20年
安全數字輸出
EN ISO 13849-1:2015
如果參數“Disable OSSD=Yes-Warning”，則每通道100年MTTFD，
2500年，如果參數“禁用OSSD=否”
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
每個通道的PFH/PFHd<5*10-8if參數“Disable OSSD=Yes-Warning”，
<1*10-10if參數“Disable OSSD=No”
每個通道的PFD<1*10-3，如果參數“禁用OSSD=是-警告”，
<2*10-5如果參數“禁用OSSD=否”
I/O電源
標稱電壓24 VDC
電壓范圍24 VDC-15%/ 20%
綜合保護反極性保護
安全數字輸出
數量6
變體FET，2x正開關，B1型，輸出電平可讀
標稱電壓24 VDC
標稱輸出電流0.2 A
總標稱電流1.2 A
輸出保護參見“輸出通道的涌入電流行為”一節。
關閉感應負載時的制動電壓大值。45伏直流電
錯誤檢測時間1秒
通道和母線之間的絕緣電壓500 V
峰值短路電流參見“輸出通道的涌入電流行為”一節。
輸出關閉時的泄漏電流<100?A
RDS（開）4.7Ω
開關電壓I/O電源減去RDS引起的電壓降（打開）
大開關頻率參見“輸出通道的涌入電流行為”一節。
測試脈沖長度大值。10?s
大電容負載100 nF
接地損耗電流
IOUT<100?A
IGND<70 mA
操作條件
安裝方向
水平是
垂直是
安裝高程高于海平面0至2000m，無限制
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向0至60?C
垂直安裝方向0至50?C
減額—參見“減額”一節。
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注：單獨訂購1x安全鍵接線板。
單獨訂購1x安全鍵控總線模塊。
節距25 0.2mm

貝加萊數字量輸出模塊
物料號:
X20SO4110
描述:
4個0.5安的安全數字輸出
源電路
輸出類型A
電流監測
開路檢測
集成輸出保護
該模塊配備了4個安全數字輸出。標稱輸出電流為0.5 A。
該模塊可用于控制PL e或SIL 3以下安全相關應用中的執行機構。
輸出是使用半導體技術設計的，因此安全相關特性不取決于操作周期的數量。“高側低側”變體（輸出類型A）僅限于沒有參考電勢的執行機構（例如繼電器、閥門）。A型輸出具有與安全相關的優點，因為在所有錯誤情況下，致動器的連接電纜都可以切斷。當發生網絡錯誤時，安全的數字輸出通道提供防止自動重啟的保護，還使用電流測量進行開路檢測。
此模塊是為X20 12引腳接線板設計的。
簡短描述
I/O模塊4個安全的A類數字輸出，帶電流監測，24 VDC，0.5 A，OSSD<500?s
一般信息
B&R ID代碼0x1DBE
系統要求
Automation Studio 3.0.71或更高版本
Automation Runtime 2.95或更高版本
SafeDESIGNER 2.58或更高版本
安全版本1.1或更高版本
mapp技術包mapp安全5.7.0或更高版本
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸出是，使用LED狀態指示器和軟件
停電模式
示波器模塊
功能模塊功能
獨立模式否
大I/O循環時間800?s
功耗
總線0.25 W
內部I/O 1.3 W
致動器引起的額外功耗（電阻式）[W]0.24
電氣隔離
通道-總線是
通道-通道號
認證
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工業系統
功能安全認證
ANSI UL 1998:2013
功能安全IEC 61508:2010，SIL 3
EN 62061:2005/A2:2015，SIL 3
EN ISO 13849-1:2015，類別。4/PL e
IEC 61511:2004，SIL 3
功能安全EN 50156-1:2004
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：A（0至45?C）
濕度：B（高達100）
振動：A（0.7 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC21B
溫度：5-45?C
振動：0.7 g
EMC：橋梁和露天甲板
EAC是
KC是
安全特性
EN ISO 13849-1:2015
類別類別。3如果參數“Disable OSSD=Yes-Warning”，
貓4如果參數“禁用OSSD=否”
PL PL d如果參數“Disable OSSD=Yes-Warning”，
PL e如果參數“Disable OSSD=No”
DC>60%，如果參數“禁用OSSD=是-警告”，
>如果參數“Disable OSSD=No”，則為94%
任務時間大值。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL CL SIL 2，如果參數“禁用OSSD=是-警告”，
SIL 3，如果參數“禁用OSSD=否”
如果參數“禁用OSSD=是-警告”，則SFF>60%，
>如果參數“Disable OSSD=No”，則為90%
PFH/PFHd
openSAFETY有線可忽略
openSAFETY無線<1*10-14*每小時openSAFETY數據包數
驗證試驗間隔（PT）20年
安全數字輸出
EN ISO 13849-1:2015
如果參數“Disable OSSD=Yes-Warning”，則每通道100年MTTFD，
2500年，如果參數“禁用OSSD=否”
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
每個通道的PFH/PFHd<5*10-8if參數“Disable OSSD=Yes-Warning”，
<1*10-10if參數“Disable OSSD=No”
每個通道的PFD<1*10-3，如果參數“禁用OSSD=是-警告”，
<2*10-5如果參數“禁用OSSD=否”
I/O電源
標稱電壓24 VDC
電壓范圍24 VDC-15%/ 20%
綜合保護反極性保護
安全數字輸出
數量4
變體FET，1x正開關，1x負開關，A型，輸出電平可讀，開路檢測
標稱電壓24 VDC
標稱輸出電流0.5 A
總標稱電流2 A
輸出保護參見“輸出通道的涌入電流行為”一節。
關閉感應負載時的制動電壓大值。90伏直流電
開路檢測通過內部電流測量，
輸出電流<10 mA：信號“CurrentOK”=FALSE，
輸出電流10至50 mA：信號“CurrentOK”=未定義，
輸出電流>50 mA：信號“CurrentOK”=TRUE
錯誤檢測時間1秒
通道和母線之間的絕緣電壓500 V
峰值短路電流參見“輸出通道的涌入電流行為”一節。
輸出關閉時的泄漏電流<10?A
RDS（開）240米?
開關電壓I/O電源減去RDS引起的電壓降（打開）
大開關頻率參見“輸出通道的涌入電流行為”一節。
測試脈沖長度大值。500?s
兩個測試脈沖之間的時間小值。49.5毫秒
大電容負載100 nF
操作條件
安裝方向
水平是
垂直是
安裝高程高于海平面0至2000m，無限制
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向0至60?C
垂直安裝方向0至50?C
減額—參見“減額”一節。
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注：單獨訂購1x安全鍵接線板。
單獨訂購1x安全鍵控總線模塊。
節距25 0.2mm

貝加萊計數功能模塊
物料號:
X20DC1176
描述:
1 ABR增量編碼器5V
編碼器輸入監控
2個附加輸入，例如用于鎖存器輸入
編碼器電源的5 VDC、24 VDC和GND
NetTime時間戳：計數器更改
可與SafeLOGIC控制器一起使用
該模塊配備了ABR增量編碼器的1個輸入，輸出信號符合RS422和5V編碼器電源。對堆內輸入進行監控（A、B、R、A\、B\、R\）。
簡短描述
I/O模塊1 ABR增量編碼器5V
一般信息
B&R ID代碼0xA706
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
功耗
總線0.01 W
內部I/O 1 W
致動器（電阻式）引起的額外功耗[W]-
信號線的類型所有信號線必須使用屏蔽線。
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
數字輸入
數量2
標稱電壓24 VDC
輸入特性符合EN 61131-2類型1
輸入電壓24 VDC-15%/ 20%
約24 VDC時的輸入電流。3.3毫安
輸入電路接收器
輸入濾波器
硬件≤2?s
軟件-
連接類型3線連接
輸入電阻7.03 kΩ
附加功能鎖存輸入
切換閾值
低<5 VDC
高>15 VDC
通道和母線之間的絕緣電壓500 V
ABR增量編碼器
編碼器輸入5 V，對稱
計數器大小16/32位
輸入頻率大值。600千赫
評估4x
小壓差轉換速率1 V/μs
編碼器電源
5 VDC?5%，模塊內部，大300 mA
內部24 VDC模塊，大300 mA
輸入濾波器
硬件≤400 ns
軟件-
切換閾值
低>1 V
共模范圍-10 V≤VCM≤ 13.2 V
編碼器電源過載特性防短路、防過載
編碼器和總線500 Veff之間的絕緣電壓
電氣特性
電氣隔離
通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額-
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm


貝加萊數字量輸入模塊
物料號:
X20DI2377
描述:
2個數字輸入
接收器連接
3線連接
2個計數器輸入，計數器頻率為50 kHz
閘門測量
傳感器電源的24 VDC和GND
可以為整個模塊配置軟件輸入過濾器
該模塊配備了兩個用于3線連接的輸入。兩個輸入都可以配置為事件計數器。閘門測量只能在一個通道上進行。
此模塊是為X20 6針接線板設計的。如果需要（例如出于后勤原因），也可以使用12引腳接線板。
簡短描述
I/O模塊2數字輸入24 VDC，用于3線連接，具有特殊功能
一般信息
B&R ID代碼0x1B8E
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
功耗
總線0.15 W
內部I/O 0.82 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
數字輸入
標稱電壓24 VDC
輸入特性符合EN 61131-2類型1
輸入電壓24 VDC-15%/ 20%
輸入電流為24 VDC典型值。10.5毫安
輸入電路接收器
輸入濾波器
硬件≤10μs
軟件默認值為0毫秒，可在0到25毫秒之間以0.2毫秒為間隔進行配置
連接類型3線連接
輸入電阻類型。2.23 kΩ
附加功能50 kHz事件計數、門測量
切換閾值
低<5 VDC
高>15 VDC
通道和母線之間的絕緣電壓500 V
事件計數器
數量2
方波脈沖信號形式
評估每個正邊，循環計數器
輸入頻率大值。50千赫
計數器1輸入1
計數器2輸入2
計數器頻率大值。50千赫
計數器大小16位
閘門測量
閘門測量次數1
方波脈沖信號形式
評估正邊緣-負邊緣
計數器頻率
內部48 MHz、24 MHz、12 MHz、6 MHz、3 MHz、1.5 MHz、750 kHz、375 kHz、187.5 kHz
計數器大小16位
脈沖之間的暫停長度≥100?s
脈沖長度≥20?s
支持的輸入輸入1或輸入2
傳感器電源
大功耗。12 W
電壓模塊電源減去短路保護的電壓降
大500 mA時短路保護的電壓降。2 VDC
總和電流0.5 A
短路保護是
電氣特性
電氣隔離通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額-
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB06或X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm

貝加萊數字量輸入模塊
物料號:
X20DI8371
描述:
8個數字輸入
接收器連接
單線連接
可以為整個模塊配置軟件輸入過濾器
該模塊配備了八個用于單線連接的輸入。該模塊是為匯點輸入布線而設計的。
簡短描述
I/O模塊8個數字輸入24 VDC，用于單線連接
一般信息
B&R ID代碼0xA4AB
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
功耗
總線0.18 W
內部I/O 1.2 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
數字輸入
標稱電壓24 VDC
輸入特性符合EN 61131-2類型1
輸入電壓24 VDC-15%/ 20%
輸入電流為24 VDC典型值。3.75毫安
輸入電路接收器
輸入濾波器
硬件≤100μs
軟件默認值為1毫秒，可在0到25毫秒之間配置，增量為0.2毫秒
連接類型1線連接
輸入電阻類型。6.4 kΩ
切換閾值
低<5 VDC
高>15 VDC
通道和母線之間的絕緣電壓500 V
電氣特性
電氣隔離通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額-
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm

貝加萊B&R數字量輸入模塊
物料號:
X20DI9372
描述:
12個數字輸入
源連接
單線連接
可以為整個模塊配置軟件輸入過濾器
該模塊配備了12個用于單線連接的輸入。該模塊是為電源輸入布線而設計的。
簡短描述
I/O模塊12個數字輸入24 VDC，用于單線連接
一般信息
B&R ID代碼0x1D28
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
功耗
總線0.18 W
內部I/O 1.75 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
數字輸入
標稱電壓24 VDC
輸入特性符合EN 61131-2類型1
輸入電壓24 VDC-15%/ 20%
輸入電流為24 VDC典型值。3.75毫安
輸入電路源
輸入濾波器
硬件≤100μs
軟件默認值為1毫秒，可在0到25毫秒之間配置，增量為0.2毫秒
連接類型1線連接
輸入電阻類型。6.4 kΩ
切換閾值
低<5 VDC
高>15 VDC
通道和母線之間的絕緣電壓500 V
電氣特性
電氣隔離通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額—參見“減額”一節。
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm

貝加萊B&R溫度測量模塊X20AT4222
