力士樂液壓電磁操作方向滑閥4WEH16D7X/6EW230N9ES2K4/B10，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

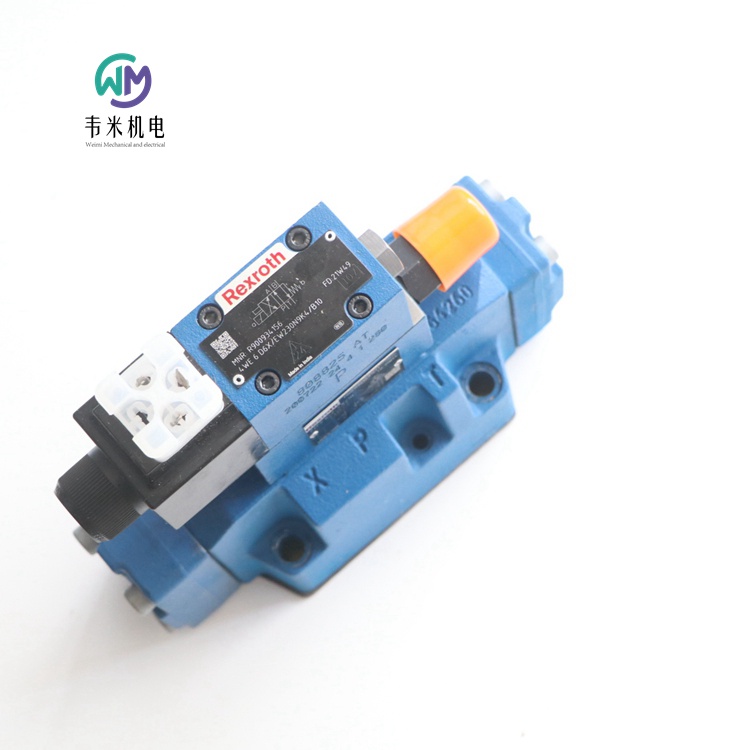

力士樂REXROTH電液換向閥4WEH16D7X/6EW230N9ES2K4/B10
R900960695 4WEH16D7X/6EW230N9ES2K4/B10
公稱尺寸 16，符號 D，電磁操作，230 V AC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
內控供油，外控回油
滑閥
先導式
連接圖 ISO 4401-07-07-0-05
壓力 [bar] 280
體積流量 [l/min] 300
活塞符號 符號 D
控件 磁鐵操作
連接類型 板材結構
標稱尺寸 16
驅動類型 帶電磁操作
連接數 4
開關位置數 2
電源電壓 230 VAC
電插頭 設備插頭 3 針 (2 PE)
電氣連接說明 3 針設備連接器 (2 PE)，符合 EN 175301-803
符合性說明 CE - 低電壓指令 2014/35 / EU根據 CSA C22.2 No. 139-1982 獲得 CSA 批準
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg]10.289

力士樂REXROTH溢流閥DBDS6K1X/100E
R900769369 DBDS6K1C/100E
標稱尺寸6，P→T，機械操作
高功率范圍的工業液壓閥。可靠的壓力限制到設定值
直動式
S6
錐形閥座設計中的連續壓力閥
帶保護帽的六角形
六角形
產品特性
連接類型 擰入孔DBD NG6
壓力[bar] 100
體積流量[l/min] 52
活塞符號 P→T
連接類型 旋入式閥
標稱尺寸 6.
操作類型 具有機械操作
連接數 2.
開關位置數量 2.
符合性說明 CE，壓力設備指令2014/68/EU
壓力流體 HLP，HLP
密封件 NBR
重量[kg] 0.54

力士樂REXROTH限壓閥DBDS6G1X/200
溢流閥R900423719 DBDS6G1X/200
R900423719 DBDS6G1A/200
標稱尺寸6，P→T，機械操作
高功率范圍的工業液壓閥。可靠的壓力限制到設定值
直動式操作
S6
錐形閥座設計中的連續壓力閥
帶保護帽的六角形
六角形
產品特性
連接類型 管螺紋G1/4 ISO 228-1
壓力[bar] 200
體積流量[l/min] 50
活塞符號 P→T
連接類型 螺紋連接
標稱尺寸 6
操作類型 具有機械操作
連接數 2
開關位置數量 2
壓力流體 HLP、HLPD、HVLP、HVLPD、HFC（Fuchs：Hydrotherm 46M、Renosafe 500、Petrofer：Ultra-Safe 620、Houghton：Safe 620、Union：Carbide HP5046）
密封件 NBR
重量[kg] 1.561

力士樂REXROTH溢流閥DBDS6P1X/100
R900423728 DBDS6P1X/100
公稱尺寸 6，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直營
帶六角頭的套筒
六角外殼，帶保護帽
S6
大壓力 [bar] 100
大體積流量 [l/min] 50
活塞符號 P → T
連接類型 板式結構
標稱尺寸 6
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg] 1.601

力士樂REXROTH溢流閥 DBDS6G1X/400
R900423721 DBDS6G1X/400
R900423721 DBDS6G1A/400
公稱尺寸 6，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直動式
帶六角頭的套筒
六角外殼，帶保護帽
S6
大壓力 [bar] 400
大體積流量 [l/min] 50
活塞符號 P → T
連接類型 螺紋接口
標稱尺寸 6
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg] 1.581

力士樂REXROTH溢流閥
R900456823 DBDS6G1X/400V
R900456823 DBDS6G1A/400V
公稱尺寸 6，P → T，機械操作
高性能范圍內的工業液壓閥。設定值的可靠壓力限制
帶保護帽的六角形
六角形
提升閥座設計中的比例壓力閥
直接驅動
S6
產品屬性
連接圖
管螺紋G1/4 ISO 228-1
產品系列 DBD.6-30
工作壓力[bar] 400
流量[l/min] 50
滑閥符號 P→T
連接類型 螺紋連接
尺寸 6.
驅動類型 機械驅動
端口數量 2.
切換位置數量 2.
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.57


力士樂REXROTH溢流閥 DBDS 6 K1X/315V
R900428388 DBDS6K1X/315V
溢流閥，直動式
插裝閥
大工作壓力 400 bar (5800 psi)
大流量 50 l/min (13 gpm)
插孔 M28x1.5
產品系列分類 溢流閥，直動式
產品系列類型 DBD.K
油口數量 2
大壓力 [bar] 400
大體積流量 [l/min] 50
正常位置 常閉
閥心滑閥 閥座設計
連接類型 內旋緊式閥
直接 - 先導式 直動式
插孔 M28x1,5
額定流量 [l/min] 50
調整選項 襯套帶六角和保護帽
油口 G 1/4
密封材料 FKM
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
重量 [kg] 0.388701

力士樂REXROTH溢流閥 DBDS 10 K1X/400
R900424152 DBDS10K18/400
R900424152 DBDS10K1C/400
溢流閥，直動式
插裝閥
大工作壓力 630 bar (9150 psi)
大流量 120 l/min (32 gpm)
插孔 M35x1.5
產品系列分類 溢流閥，直動式
產品系列類型 DBD.K
油口數量 2
大壓力 [bar] 630
大體積流量 [l/min] 120
正常位置 常閉
閥心滑閥 閥座設計
連接類型 內旋緊式閥
直接 - 先導式 直動式
插孔 M35x1,5
額定流量 [l/min] 120
調整選項 襯套帶六角和保護帽
油口 G 1/2
密封材料 NBR
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 0.55

力士樂REXROTH機械溢流閥DBDS10P1X/200
R900424157 DBDS10P1X/200
公稱尺寸 10，P → T，機械操作
高性能范圍內的工業液壓閥?？煽肯迚褐猎O定值
直動
帶六角頭的套筒
六角外殼，帶保護帽
S10
大壓力 [bar] 200
大體積流量 [l/min] 120
活塞符號 P → T
連接類型 板式結構
標稱尺寸 10
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
印章 NBR
重量 [kg] 3.680

力士樂REXROTH溢流閥 DBDS20G1X/315
R900424174 DBDS20G1X/315
公稱尺寸 20，P → T，機械操作
高性能范圍內的工業液壓閥?？煽肯迚褐猎O定值
直營
帶六角頭的套筒
六角外殼，帶保護帽
S20
大壓力 [bar] 315
大體積流量 [l/min] 235
活塞符號 P → T
連接類型 螺紋接口
標稱尺寸 20
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg] 6.8

力士樂REXROTH溢流閥DBDS20P1X/315
R900424278 DBDS20P1X/315
公稱尺寸 20，P → T，機械操作
高性能范圍內的工業液壓閥?？煽肯迚褐猎O定值
直動
帶六角頭的套筒
六角外殼，帶保護帽
S20
大壓力 [bar] 315
大體積流量 [l/min] 235
活塞符號 P → T
連接類型 板式結構
標稱尺寸 20
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg] 7.080


力士樂REXROTH機械溢流閥DBDS20K1X/315E
R900769391 DBDS20K1C/315E
公稱尺寸 20，P → T，機械操作
高性能范圍內的工業液壓閥?？煽肯迚褐猎O定值
直動式
帶六角頭的套筒
六角外殼，帶保護帽
S20
大壓力 [bar] 315
大體積流量 [l/min] 166
活塞符號 P → T
連接類型 內旋緊式閥
標稱尺寸 20
驅動類型 帶機械操作
連接數 2
開關位置數 2
符合性說明 CE 壓力設備指令 2014/68/EU
液壓油 HL,HLP
密封 NBR
重量 [kg] 1.080

力士樂REXROTH溢流閥 DBDS 20 K1X/400
R900424203 DBDS20K1X/400
溢流閥，直動式
插裝閥
大工作壓力 400 bar (5800 psi)
大流量 250 l/min (66 gpm)
插孔 M45x1.5
產品系列分類 溢流閥，直動式
產品系列類型 DBD.K
油口數量 2
大壓力 [bar] 400
大體積流量 [l/min] 250
正常位置 常閉
閥心滑閥 閥座設計
連接類型 內旋緊式閥
直接 - 先導式 直動式
插孔 M45x1,5
額定流量 [l/min] 250
調整選項 襯套帶六角和保護帽
油口 G 1
密封材料 NBR
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 0.924



力士樂REXROTH溢流閥 DBDS 20 K1X/200
R900424269 DBDS20K18/200
溢流閥，直動式
插裝閥
大工作壓力 400 bar (5800 psi)
大流量 250 l/min (66 gpm)
插孔 M45x1.5
產品系列分類 溢流閥，直動式
產品系列類型 DBD.K
油口數量 2
大壓力 [bar] 400
大體積流量 [l/min] 250
正常位置 常閉
閥心滑閥 閥座設計
連接類型 內旋緊式閥
直接 - 先導式 直動式
插孔 M45x1,5
額定流量 [l/min] 250
調整選項 襯套帶六角和保護帽
油口 G 1
密封材料 NBR
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 0.9

力士樂REXROTH溢流閥 DBDS 10 K1X/315
R900424150 DBDS10K1X/315
R900424150 DBDS10K18/315
溢流閥，直動式
插裝閥
大工作壓力 630 bar (9150 psi)
大流量 120 l/min (32 gpm)
插孔 M35x1.5
產品系列分類 溢流閥，直動式
產品系列類型 DBD.K
油口數量 2
大壓力 [bar] 630
大體積流量 [l/min] 120
正常位置 常閉
閥心滑閥 閥座設計
連接類型 內旋緊式閥
直接 - 先導式 直動式
插孔 M35x1,5
額定流量 [l/min] 120
調整選項 襯套帶六角和保護帽
油口 G 1/2
密封材料 NBR
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
產品類型 DBD.K
重量 [kg] 0.54


力士樂REXROTH溢流閥 DBDS6G1X/100
R900423717 DBDS6G1X/100
R900423717 DBDS6G1A/100
公稱尺寸 6，P → T，機械操作
高性能范圍內的工業液壓閥?？煽肯迚褐猎O定值
直營
帶六角頭的套筒
六角外殼，帶保護帽
S6
大壓力 [bar] 100
大體積流量 [l/min] 50
活塞符號 P → T
連接類型 螺紋接口
標稱尺寸 6
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封件 NBR
重量 [kg] 1.561


力士樂REXROTH不帶電氣位置反饋，不帶集成電子元件 (OBE) 的直動式二位四通和三位四通比例方向閥
4WRA
規格 6, 10
組件系列 2X
大工作壓力 315 bar
大流量 75 l/min
不帶電氣位置反饋，帶外部電子元件的直動式比例方向閥
控制液壓油的流向和流量
通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作
用于底板安裝：孔圖按 ISO 4401
彈簧定中的控制滑板
在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈由外部控制電子元件進行控制。
設置：
閥門的基本構成包括：
帶連接面的殼體
帶有壓縮彈簧和的控制閥芯
帶對中螺紋的線圈和
線圈斷電后，通過壓縮彈簧使控制閥芯保持在中心位置
通過為比例電磁鐵通電直接對控制閥芯進行操作，例如控制線圈“b”
將控制閥芯與電氣輸入信號成比例地向左移動
通過具有漸進流體特性的節流橫截面，進行從 P 到 A 及從 B 到 T 的連接
關閉線圈
控制閥芯在壓縮彈簧的作用下返回到中心位置
帶兩個閥芯位置的閥門（型號 4WRA...A...）：
基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”。它配有帶 NG 6 的保護塞或帶 NG10 的蓋來代替第二個比例電磁鐵。
注意：
不得讓油箱管路排空運行。在相應的安裝條件下，須安裝一個預載閥（預載壓力約為 2 bar）。
德國力士樂REXROTH比例換向閥訂貨型號：
R900925553 4WRA6EA07-23/G24N9K4/V
R900902095 4WRA6W30-23/G24N9K4/V
R900902095 4WRA6W30-22/G24N9K4/V
R900902097 4WRA10E60-2X/G24N9K4/V
R900907650 4WRA10W60-2X/G24N9K4/V
R900907650 4WRA10W60-22/G24N9K4/V
R901054483 4WRA10EA00-22/G24K4/V-828
R900579943 4WRSE10V50-3X/G24K0/A1V
R900579286 4WRSE10V80-3X/G24K0/A1V
R900904794 4WRSE6V1-35-31/G24K0/A1V
0811403017 4WRBA10EA75-2X/G24K4/M-828

力士樂液壓電磁操作方向滑閥4WEH16D7X/6EW230N9ES2K4/B10
