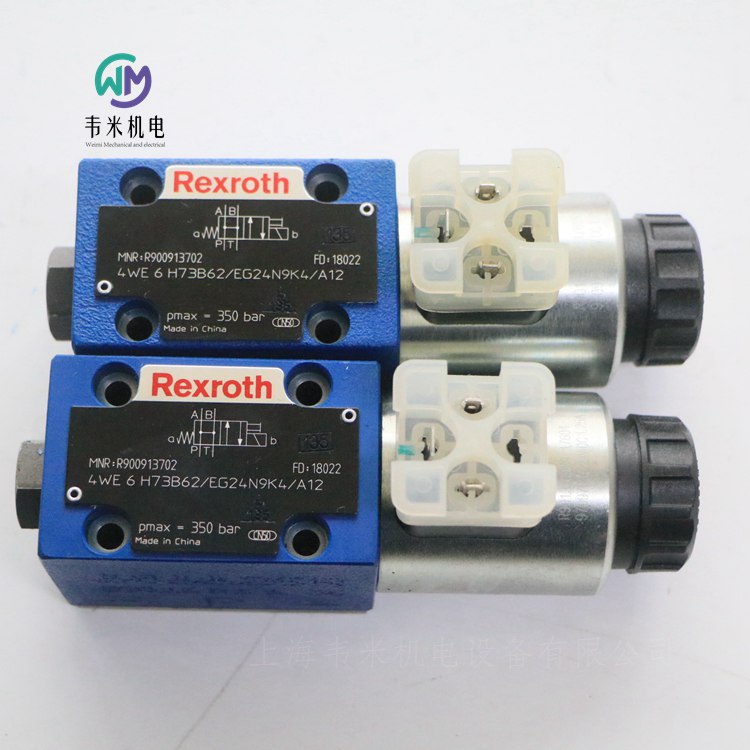

力士樂電磁方向滑閥4WE6H73B62/EG24N9K4/A12，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH帶電磁啟動的直動式方向滑閥
WE 6...E
規格 6
組件系列 6X
大工作壓力 350 bar
大流量 (DC) 80 l/min
大流量 (AC) 60 l/min
三位四通、二位四通或二位三通型號
油口安裝面，符合 ISO 4401-03-02-0-05（帶或不帶孔）
高功率線圈，可選旋轉 90?
電氣連接作為單個或對中連接
輔助操縱裝置，可選
閥芯位置監控，可選
當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU
電磁線圈是經過認可的組件，帶有 UR 標記，符合 UL 906，版本 1982，可選
通過 CSA 認證，可選
WE 型號的方向閥為電磁線圈操作方向滑閥，該閥可用作電磁組件。它們用于控制流動的開始、停止和方向。
該方向閥的基本構成為殼體、一個或兩個電磁鐵、控制閥芯和復位彈簧。
在斷電狀態下，控制閥芯由復位彈簧保持在中間位置或初始位置（版本 "O" 除外）。
接通液壓油中的電磁鐵時，控制閥芯從其靜止位置到所需的終端位置。這樣可根據所選符號發出所需的流體方向。
在關閉電磁鐵后，控制閥芯將被推回至中間位置或初始位置（帶 "OF" 器的閥和不帶彈簧類型 "O" 的閥除外）。
輔助操作可在磁鐵不通電的情況下手動切換閥門。
液壓系統必須正確排風，以確保正常運行。
不帶彈簧復位 "O"（僅適用于符號 A、C 和 D）
這種型號為帶兩個切換位置和兩個電磁鐵且不帶器的方向閥。在控制閥芯處不帶彈簧復位的閥在斷電狀態下無確定的初始位置。
不帶彈簧復位，帶器 "OF"（僅適用于符號 A、C 和 D）
這種型號為帶兩個開關位置和兩個電磁鐵且帶器的方向閥。控制閥芯通過器固定在相應的切換位置。因此，在操作過程中，無需向電磁鐵施加電流，這有助于節能操作。
型號 "73...A12"（軟切換行為）
控制閥芯和電磁線圈的組成減少了閥門打開或關閉時發生的換向行程的次數。與標準閥相比，換向行程（測量為加速度值 a）可以減少約 85 %，具體取決于控制閥芯的型號（參見 "加速度值"）。
注意：
連接兩個或多個閥門的泄油管路中的壓力峰值可能導致帶有器的型號發生意外的控制閥芯運動。建議鋪設單獨的回油管路或在泄油管路中安裝單向閥。
由于設計原理，閥門會發生內部泄漏，泄漏量在使用壽命期間會增加。
節流插件
根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。
技術數據：
重量
帶一個線圈的電磁閥  1.45kg
帶兩個線圈的電磁閥  1.95kg
安裝位置  任意
環境溫度范圍
標準型號
NBR 密封件  -20...50℃
FKM 密封件  -15...50℃
存儲溫度范圍  5...40℃
工作壓力
標準型號  350bar
型號“SO407”  315bar
流量
標準型號
電壓 DC  80l/min
型號“SO407”  60l/min
交流電壓 AC  60l/min
液壓油溫度范圍
NBR 密封件  -20...80℃
FKM 密封件  -15...80℃
粘度范圍  2.8...500mm?/s
液壓油的允許污染度 符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15
德國力士樂REXROTH電磁閥訂貨號和型號：
R900561180 3WE6A62/EG24N9K4
R900915873 3WE6A62/EG24N9K4/V
R900935575 3WE6A62/EG220N9K4/V
R900915672 3WE6A62/EW230N9K4
R978017740 3WE6A6X/EG24N9K4/62
R900561270 3WE6B62/EG24N9K4
R900948958 3WE6B62/EG24N9K4/V
R900907814 3WE6B9-62/EG24N9K4
R900561272 4WE6C62/EG24N9K4
R900901748 4WE6C62/EW110N9K4
R900908879 4WE6D62/EG110N9K4
R900944594 4WE6D62/EG110N9K4/V
R900561274 4WE6D62/EG24N9K4
R900564105 4WE6D62/EG24N9K4/V
R900908590 4WE6D62/EG24N9K4/B12
R900903081 4WE6D62/EG205N9K4
R900916984 4WE6D62/EG220N9K4
R901008688 4WE6D62/EG220N9K4/V
R900551704 4WE6D62/EW110N9K4
R900909559 4WE6D62/EW230N9K4
R900917825 4WE6D62/EW230N9K4/V
R901483086 4WE6D62/OFEG110N9K4/B12
R900567512 4WE6D62/OFEG24N9K4
R900907727 4WE6D62/OFEG24N9K4/B08
R900903465 4WE6D62/OFEG24N9K4/V
R900920691 4WE6D62/OFEG220N9K4
R900922533 4WE6FB62/EG24N9K4
R900567997 4WE6J73-62/EG24N9K4/A12
R900561290 4WE6JA62/EG24N9K4
R900931967 4WE6JA62/EG24N9K4/B08
R900901751 4WE6L62/EG24N9K4
R900903463 4WE6L62/EG24N9K4/V
R900577475 4WE6M62/EG24N9K4
R900571012 4WE6R62/EG24N9K4
R900905896 4WE6Y62/EW110N9K4
R900556472 4WE6Y62/EG24K4QMAG24
R900561276 4WE6Y62/EG24N9K4
R900909178 4WE6Y62/EG24N9K4/B08
R900917497 4WE6Y62/EG24N9K4/B10
R900922335 4WE6Y62/EG220N9K4
R900765505 4WE6Y62/EG26N2K4K
R901073870 3WE6A62/OFEG220N9K4
R901235381 4WE6D46-62/OFEG24N9K72LSO407
R900561274 4WE6D6X/EG24N9K4
R900574632 4WE6D62/EG24K4QMBG24
R900909559 4WE6D6X/EW230N9K4
R900546257 4WE6D73-62/EG24N9K4/A12
R900924524 4WE6D73-62/EG24N9K4/A12V
R901235374 4WE6D73-6X/EG24N9K72L/A12
R901235373 4WE6D73-62/EG24N9K72L/A12=AN
R900927437 4WE6D73-62/EG24N9K4/A12B10
R900561278 4WE6E62/EG24N9K4
R900903464 4WE6E62/EG24N9K4/V
R900921477 4WE6E62/EG24N9K4/B10
R900558641 4WE6E62/EW110N9K4
R900912492 4WE6E62/EW230N9K4
R901259406 4WE6E73-62/EG24N9K72L/A12=AN
R900561280 4WE6EA62/EG24N9K4
R900561281 4WE6EB62/EG24N9K4
R901162080 4WE6EB62/EG220N9K4
R901034409 4WE6E6X/BG24NXDZ2/V
R900551703 4WE6J62/EW110N9K4
R900908878 4WE6J62/EG110N9K4
R900561288 4WE6J62/EG24N9K4
R900901045 4WE6J62/EG24N9K4/B08
R900548271 4WE6J62/EG24N9K4/B10
R900922535 4WE6J62/EG24N9K4/B20
R900911762 4WE6J62/EW230N9K4
R900912079 4WE6J62/EW230N9K4/B10
R900548772 4WE6J62/EG24N9K4/V
R900922207 4WE6J62/EG220N9K4
R901235012 4WE6J62/EG24N9K72L
R900548271 4WE6J6X/EG24N9K4/B10
R900765511 4WE6J62/EG26N2K4K
R900561291 4WE6JB62/EG24N9K4
R900932917 4WE6JB62/EG24N9K4/V
R900561292 4WE6Q6X/EG24N9K4
R901235370 4WE6Q62/EG24N9K72L
R900942675 4WE6PA62/EG24N9K4
R901396247 4WE6U62/EG110N9K4/V
R900940418 4WE6Y11-62/EG24N9K4
R900909415 4WE6Y62/EW230N9K4
R900923204 4WE6Y62/EG24N9K4QMAG24
R900561286 4WE6H62/EG24N9K4
R900549534 4WE6HA62/EG24N9K4
R900912494 4WE6H62/EW230N9K4
R900913702 4WE6H73B62/EG24N9K4/A12
R900561282 4WE6G62/EG24N9K4
R900912493 4WE6G62/EW230N9K4
R900561284 4WE6GA62/EG24N9K4
R900578186 4WE6UA62/EG24N9K4
R901396248 4WE6U62/EG220N9K4/V
R901509281 4SEC6E2X/G24N9K4
R900962555 4WE6E6X/EG24K4QR0G24S
R900969834 4WE6G6X/EG24N9K4/A12
R900917184 4WE6J73-6X/EG96N9K4/A12

力士樂REXROTH機械溢流閥DBDS10P1X/200
R900424157 DBDS10P1X/200
公稱尺寸 10，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直動
帶六角頭的套筒
六角外殼，帶保護帽
S10
大壓力 [bar] 200
大體積流量 [l/min] 120
活塞符號 P → T
連接類型 板式結構
標稱尺寸 10
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
印章 NBR
重量 [kg] 3.680

力士樂REXROTH溢流閥 DBDS20G1X/315
R900424174 DBDS20G1X/315
公稱尺寸 20，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直營
帶六角頭的套筒
六角外殼，帶保護帽
S20
大壓力 [bar] 315
大體積流量 [l/min] 235
活塞符號 P → T
連接類型 螺紋接口
標稱尺寸 20
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg] 6.8

力士樂REXROTH溢流閥DBDS20P1X/315
R900424278 DBDS20P1X/315
公稱尺寸 20，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直動
帶六角頭的套筒
六角外殼，帶保護帽
S20
大壓力 [bar] 315
大體積流量 [l/min] 235
活塞符號 P → T
連接類型 板式結構
標稱尺寸 20
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg] 7.080


力士樂REXROTH機械溢流閥DBDS20K1X/315E
R900769391 DBDS20K1C/315E
公稱尺寸 20，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直動式
帶六角頭的套筒
六角外殼，帶保護帽
S20
大壓力 [bar] 315
大體積流量 [l/min] 166
活塞符號 P → T
連接類型 內旋緊式閥
標稱尺寸 20
驅動類型 帶機械操作
連接數 2
開關位置數 2
符合性說明 CE 壓力設備指令 2014/68/EU
液壓油 HL,HLP
密封 NBR
重量 [kg] 1.080

力士樂REXROTH溢流閥 DBDS 20 K1X/400
R900424203 DBDS20K1X/400
溢流閥，直動式
插裝閥
大工作壓力 400 bar (5800 psi)
大流量 250 l/min (66 gpm)
插孔 M45x1.5
產品系列分類 溢流閥，直動式
產品系列類型 DBD.K
油口數量 2
大壓力 [bar] 400
大體積流量 [l/min] 250
正常位置 常閉
閥心滑閥 閥座設計
連接類型 內旋緊式閥
直接 - 先導式 直動式
插孔 M45x1,5
額定流量 [l/min] 250
調整選項 襯套帶六角和保護帽
油口 G 1
密封材料 NBR
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 0.924



力士樂REXROTH溢流閥 DBDS 20 K1X/200
R900424269 DBDS20K18/200
溢流閥，直動式
插裝閥
大工作壓力 400 bar (5800 psi)
大流量 250 l/min (66 gpm)
插孔 M45x1.5
產品系列分類 溢流閥，直動式
產品系列類型 DBD.K
油口數量 2
大壓力 [bar] 400
大體積流量 [l/min] 250
正常位置 常閉
閥心滑閥 閥座設計
連接類型 內旋緊式閥
直接 - 先導式 直動式
插孔 M45x1,5
額定流量 [l/min] 250
調整選項 襯套帶六角和保護帽
油口 G 1
密封材料 NBR
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 0.9

力士樂REXROTH溢流閥 DBDS 10 K1X/315
R900424150 DBDS10K1X/315
R900424150 DBDS10K18/315
溢流閥，直動式
插裝閥
大工作壓力 630 bar (9150 psi)
大流量 120 l/min (32 gpm)
插孔 M35x1.5
產品系列分類 溢流閥，直動式
產品系列類型 DBD.K
油口數量 2
大壓力 [bar] 630
大體積流量 [l/min] 120
正常位置 常閉
閥心滑閥 閥座設計
連接類型 內旋緊式閥
直接 - 先導式 直動式
插孔 M35x1,5
額定流量 [l/min] 120
調整選項 襯套帶六角和保護帽
油口 G 1/2
密封材料 NBR
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
產品類型 DBD.K
重量 [kg] 0.54


力士樂REXROTH溢流閥 DBDS6G1X/100
R900423717 DBDS6G1X/100
R900423717 DBDS6G1A/100
公稱尺寸 6，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直營
帶六角頭的套筒
六角外殼，帶保護帽
S6
大壓力 [bar] 100
大體積流量 [l/min] 50
活塞符號 P → T
連接類型 螺紋接口
標稱尺寸 6
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封件 NBR
重量 [kg] 1.561


力士樂REXROTH不帶電氣位置反饋，不帶集成電子元件 (OBE) 的直動式二位四通和三位四通比例方向閥
4WRA
規格 6, 10
組件系列 2X
大工作壓力 315 bar
大流量 75 l/min
不帶電氣位置反饋，帶外部電子元件的直動式比例方向閥
控制液壓油的流向和流量
通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作
用于底板安裝：孔圖按 ISO 4401
彈簧定中的控制滑板
在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈由外部控制電子元件進行控制。
設置：
閥門的基本構成包括：
帶連接面的殼體
帶有壓縮彈簧和的控制閥芯
帶對中螺紋的線圈和
線圈斷電后，通過壓縮彈簧使控制閥芯保持在中心位置
通過為比例電磁鐵通電直接對控制閥芯進行操作，例如控制線圈“b”
將控制閥芯與電氣輸入信號成比例地向左移動
通過具有漸進流體特性的節流橫截面，進行從 P 到 A 及從 B 到 T 的連接
關閉線圈
控制閥芯在壓縮彈簧的作用下返回到中心位置
帶兩個閥芯位置的閥門（型號 4WRA...A...）：
基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”。它配有帶 NG 6 的保護塞或帶 NG10 的蓋來代替第二個比例電磁鐵。
注意：
不得讓油箱管路排空運行。在相應的安裝條件下，須安裝一個預載閥（預載壓力約為 2 bar）。
德國力士樂REXROTH比例換向閥訂貨型號：
R900925553 4WRA6EA07-23/G24N9K4/V
R900902095 4WRA6W30-23/G24N9K4/V
R900902095 4WRA6W30-22/G24N9K4/V
R900902097 4WRA10E60-2X/G24N9K4/V
R900907650 4WRA10W60-2X/G24N9K4/V
R900907650 4WRA10W60-22/G24N9K4/V
R901054483 4WRA10EA00-22/G24K4/V-828
R900579943 4WRSE10V50-3X/G24K0/A1V
R900579286 4WRSE10V80-3X/G24K0/A1V
R900904794 4WRSE6V1-35-31/G24K0/A1V
0811403017 4WRBA10EA75-2X/G24K4/M-828

力士樂REXROTH液壓比例方向閥
R900954408 4WRA10EA30-2X/G24K4/V
公稱尺寸 10，符號 EA，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
產品屬性
連接圖 ISO 4401-05-04-05
產品系列 4WRA10
工作壓力[bar] 315
流量[l/min] 75
滑閥符號 符號EA
連接類型 底板安裝
標稱流量[l/min] 30
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 4.44

力士樂REXROTH液壓比例方向閥
R900926985 4WRA10EA30-2X/G24N9K4/V
公稱尺寸 10，符號 EA，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
帶隱蔽式輔助驅動裝置
產品屬性
連接圖 ISO 4401-05-04-05
產品系列 4WRA10
工作壓力[bar] 315
流量[l/min] 75
滑閥符號 符號EA
連接類型 底板安裝
標稱流量[l/min] 30
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
海豹 FKM
重量[kg] 4.42

力士樂REXROTH液壓比例方向閥
R900954064 4WRA10EA60-2X/G24K4/V
公稱尺寸 10，符號 EA，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
產品屬性
連接圖 ISO 4401-05-04-05
產品系列 4WRA10
工作壓力[bar] 315
流量[l/min] 75
滑閥符號 符號EA
連接類型 底板安裝
標稱流量[l/min] 60
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 4.44

力士樂REXROTH液壓比例方向閥
R900917193 4WRA10EA60-2X/G24N9K4/V
公稱尺寸 10，符號 EA，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
帶隱蔽式輔助驅動裝置
產品屬性
連接圖 ISO 4401-05-04-05
產品系列 4WRA10
工作壓力[bar] 315
流量[l/min] 75
滑閥符號 符號EA
連接類型 底板安裝
標稱流量[l/min] 60
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 2.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 4.35

力士樂REXROTH液壓比例方向閥
R900954066 4WRA10W1-30-2X/G24K4/V
公稱尺寸 10，符號 W1，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
產品屬性
連接圖 ISO 4401-05-04-05
產品系列 4WRA10
工作壓力[bar] 315
流量[l/min] 75
滑閥符號 符號W1
連接類型 底板安裝
標稱流量[l/min] 30
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 3.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 5.95

力士樂REXROTH液壓比例方向閥
R900908299 4WRA10W1-30-2X/G24N9K4/V
公稱尺寸 10，符號 W1，電氣帶外接電子元件，24 V DC
工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。
滑閥
直接驅動
帶隱蔽式輔助驅動裝置
產品屬性
連接圖 ISO 4401-05-04-05
產品系列 4WRA10
工作壓力[bar] 315
流量[l/min] 75
滑閥符號 符號W1
連接類型 底板安裝
標稱流量[l/min] 30
尺寸 10
驅動類型 帶外部電子設備的電氣
端口數量 4.
切換位置數量 3.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg]5.96

力士樂電磁方向滑閥4WE6H73B62/EG24N9K4/A12
