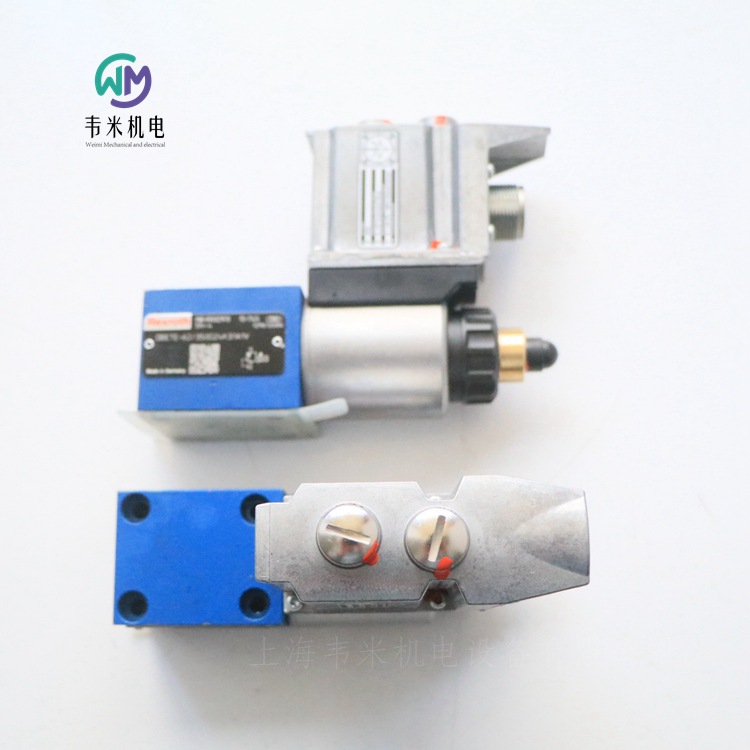

力士樂REXROTH比例溢流閥 DBETE-6X/350G24K31A1V
R901029970 DBETE-62/350G24K31A1V
公稱尺寸 6，P → T，電氣帶集成電子元件，24 V DC
高性能范圍內的工業液壓閥。可靠地將壓力限制到設定值信號。
壓力等級 350 bar
直動式
連接圖 ISO 4401-03-02-0-05
壓力[bar] 420
流量[l/min] 2
機符號 P→ T
連接類型 底板安裝
大小 6
驅動類型 帶有集成電子設備的電氣
端口數量 2
開關位置數量 2
電源電壓 24V直流電
電氣連接器 接頭7極（6 PE）
電氣連接說明 連接器7極（6 PE），符合EN 175201-804
連通性 模擬，命令值0…10 V
符合性說明 CE–電磁兼容性2014/30/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg]1.6

力士樂REXROTH電液換向閥4WEH10J4X/6EG24N9ETK4/B08
R900932645 4WEH10J47/6EG24N9ETK4/B08
公稱尺寸 10，符號 J，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
內控供油，內控回油
滑閥
先導式
連接圖 ISO 4401-05-05-0-05
壓力 [bar] 280
體積流量 [l/min] 160
活塞符號 符號 J
控件 磁鐵操作
連接類型 板材結構
標稱尺寸 10
驅動類型 帶電磁操作
連接數 4
開關位置數 3
電源電壓 24 VDC
電插頭 設備插頭 3 針 (2 PE)
電氣連接說明 3 針設備連接器 (2 PE)，符合 EN 175301-803
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 7.420


力士樂REXROTH電液換向閥4WEH10D4X/6EG24N9K4/B10D3
R900778744 4WEH10D47/6EG24N9K4/B10D3
公稱尺寸 10，符號 D，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
外控供油，外控回油
滑閥
先導式
連接圖 ISO 4401-05-05-0-05
壓力 [bar] 280
體積流量 [l/min] 160
活塞符號 符號 D
控件 磁鐵操作
連接類型 板材結構
標稱尺寸 10
驅動類型 帶電磁操作
連接數 4
開關位置數 2
電源電壓 24 VDC
電插頭 設備插頭 3 針 (2 PE)
電氣連接說明 3 針設備連接器 (2 PE)，符合 EN 175301-803
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 7.240


力士樂REXROTH帶電動液壓起動的先導式方向滑閥
H-WEH...=UR
電磁線圈是經過批準的組件，帶有 UR 標記，符合 UL 906
規格 10, 16, 25 (H-WEH22), 25 (H-WEH25), 32
組件系列 4X, 7X, 7X, 6X, 6X
大工作壓力 350 bar
大流量 1100 l/min
隱式手動應急操作
用于底板安裝
油口安裝面符合 ISO 4401
三位四通、二位四通或二位三通型號
彈簧或液壓對中，彈簧端位置或液壓端位置
濕式插腳的直流或交流線圈，可選
電氣連接作為單個連接
可選型號：
- 切換時間調整
- 主閥通道 P 中的預載閥
- 行程設置和/或閥芯位置監控
注意：
彈簧腔和 中的復位彈簧和即使在垂直閥位置時也可在無先導壓力的情況下將主控制閥芯保持在中心位置。
由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用壽命的延長而增加。
帶有主控制閥芯壓力對中的三位四通方向閥，型號 H-WEH…H
主閥中的主控制閥芯通過兩個端表面的建壓保持在零位置。一個對中襯套置于殼體上并固定控制閥芯位置。通過一個端表面的卸壓，主控制閥芯將移動到切換位置。卸載的控制閥芯端面通過先導控制閥將回流的先導油排到通道 Y（外部）。
注意：
在此型號中，彈簧和沒有復位功能。在已卸壓條件下，水平安裝的彈簧會使主控制閥芯保持在中心位置。
型號 H-WEH...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 Y 流入油箱實現 外部 回油。
型號 H-WEH…E…
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過油箱通道 Y 實現 外部 回油。在底板中，油口 X 為關閉狀態。
型號 H-WEH...ET...
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 X 和 Y 為關閉狀態。
型號 H-WEH...T...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 Y 為關閉狀態。
節流插件
如果要限制先導控制閥通道 P 中的先導油供油，則需要使用節流插件。節流插件插入到先導控制閥的通道 P 中。
注意：
先導油供油修改只能由經過授權的維修人員執行或返廠執行！
先導油 外部供油 X 或回油 Y：
必須遵守先導控制閥大允許工作參數！
大先導壓力：請遵守技術數據的要求！
先導油供油 內部 （型號“ET”和“E”）：
小先導壓力：請遵守技術數據的要求！
為避免出現異常高壓峰值，必須在先導控制閥的油口 P 提供 “B10”節流插件 。
與型號“H”連接時，也需要 減壓閥“D3”。
德國力士樂REXROTH電液換向閥訂貨號和型號：
R900709713 H-4WEH16Y72/6EG24N9ETS2K4/B10D3
R901399414 H-4WEH10EA47/6EG24N9ES2K4/B08D3
R900932940 H-4WEH25J68/6EG24N9ETK4/B10D3
R901138148 H-4WEH25J68/6HG24N9ETK4
R900926695 H-4WEH25J68/6EG24N9ETS2K4/B10D3
R900719057 H-4WEH25E68/6EG24N9ES2K4/B10D3
R901071449 H-4WEH25E6X/6EG24N9ETSK4/B10D3
R900932940 H-4WEH25J6X/6EG24N9ETK4/B10D3
R900932940 H-4WEH25J68/6EG24N9ETK4/B10D3

力士樂REXROTH轉換閥H-4WEH25J6X/6EG24N9ETK4/B10D3
R900932940 H-4WEH25J6X/6EG24N9ETK4/B10D3
R900932940 H-4WEH25J68/6EG24N9ETK4/B10D3
標稱尺寸25，符號J，磁力操作，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流方向。
滑閥
先導式
高壓型
產品特性
連接類型 ISO 4401-08-08-05
壓力[bar] 350
體積流量[l/min] 650
活塞符號 符號J
控件 磁性驅動
連接類型 板式結構
標稱尺寸 25
操作類型 帶磁性驅動
連接數 4
開關位置數量 3
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 18.16


力士樂REXROTH電液換向閥H-4WEH25E6X/6EG24N9ETSK4/B10D3
R901071449 H-4WEH25E6X/6EG24N9ETSK4/B10D3
標稱尺寸25，符號E，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
內控供油、內控回油
滑閥
先導式
產品特性
連接類型 ISO 4401-08-08-05
壓力[bar] 350
體積流量[l/min] 700
活塞符號 符號E
控件 磁性驅動
連接類型 板式結構
標稱尺寸 25
操作類型 帶磁性驅動
連接數 4.
開關位置數量 3.
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 19.24

力士樂REXROTH電磁液換向閥H-4WEH25E6X/6EG24N9ES2K4/B10D3
R900719057 H-4WEH25E68/6EG24N9ES2K4/B10D3
標稱尺寸25，符號E，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
內部控制供油，外部控制回油
滑閥
先導式
產品特性
連接類型 ISO 4401-08-08-05
壓力[bar] 350
體積流量[l/min] 700
活塞符號 符號E
控件 磁性驅動
連接類型 板式結構
標稱尺寸 25
操作類型 帶磁性驅動
連接數 4.
開關位置數量 3.
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 19.300


力士樂REXROTH用于高頻響閥的閥放大器
0811405061 VT-VRRA1-537-2X/V0
0811405060 VT-VRRA1-527-20/V0
0811405069 VT-VRRA1-527-20/V0/KV-AGC
組件系列 2X
模擬，歐洲板卡格式
適用于以下類型的閥：4WRPH 10…L-2X
閉環控制的末級
位置閉環控制帶 PID 特性
具有較短驅動時間的快速激勵和快速斷電
選通輸入
防短路輸出
可調節的零電位
實際值電纜的電纜斷裂識別
放大器板卡只有在斷電后才能進行插拔。
與天線、無線電系統的距離必須至少為 1 m。
切勿在電源電纜附近鋪設線圈和信號線。
我們建議使用屏蔽電纜作為信號線和線圈導線。
電纜屏蔽必須集中連接至電氣柜，長度越短越好。
不得將閥線圈連接至自震蕩二極管或其它保護電路。
電纜長度和橫截面必須遵照技術數據中的規定。
接線信息
電源零位 b2 和控制零位 b12 或 b14 或 z28 須單獨通向中心接地（零點）。


力士樂REXROTH用于高頻響閥的閥放大器
VT-VRRA1-527-2X/V0/2STV 0811405063
組件系列 2X
模擬，歐洲板卡格式
適用閥：
4WRL 10…35 V/V1…M-3X...
4WRL 10…35 E/W…S-3X…
4WRL 10…25 V/V1…M-3X…-750
3WRCB 25…50…M-1X…
特征
閉環控制的末級
位置閉環控制帶 PID 特性
具有較短驅動時間的快速激勵和快速斷電
選通輸入
防短路輸出
可調節的零電位
實際值電纜的電纜斷裂識別


力士樂REXROTH電氣放大器
類型
0811405074 VT-VRPA1-527-20/V0/RTS-2/2V
0811405102 VT-VRPA1-537-10/V0/PV-RTP
0811405062 VT-VRPA1-537-20/V0
0811405064 VT-VRPA1-527-20/V0/PO-IS
特點
適合控制帶正遮蓋的先導式方向控制閥
帶有附加電子板卡（子卡）的放大器
用于安裝在 19 英寸機 遮蓋閥芯架上的歐洲制式的模擬放大器
可控輸出級
選通輸入
防短路輸出
零位可設置 閥零位
實際值電纜的電纜斷連檢測
帶有 PID 調節的位置控制
斜坡功能
通過差動輸入進行外部電壓控制的斜坡時間設置
可關閉的斜坡功能
放大器板卡只有在斷電后才能進行插拔。
與天線，無線電設備系統的距離必須足夠（> 1 m）。
切勿在電源電纜附近鋪設線圈和信號線。
我們推薦使用屏蔽電纜作為信號線和線圈導線。
電纜屏蔽必須集中連接至控制柜，長度越短越好。
不能將閥線圈連接至自震蕩二極管或其它保護電路。


力士樂REXROTH電氣放大器
放大器類型 VT-VRPA1-527-2X/V0/RTS-2STV
材料編號0811405073
放大器類型 VT-VRPA1-527-20/V0/2/2V
材料編號0811405076
R900779644 VT-MRPA1-100-11/V0/0
R901080965 VT-MRPA1-150-11/V0/0
用于帶電氣位置反饋和正遮蓋的先導式方向控制閥
4WRL 10...35 E/W...-3X...
配套的板卡插槽：
開放式板卡插槽 VT 3002-1-2X/32F
適合控制帶正遮蓋的先導式方向控制閥
帶有附加電子板卡（子卡）的放大器
用于安裝在 19 英寸機 遮蓋閥芯架上的歐洲制式的模擬放大器
可控輸出級
選通輸入
防短路輸出
零位可設置 閥零位
實際值電纜的電纜斷連檢測
帶有 PID 調節的位置控制
斜坡功能
通過差動輸入進行外部電壓控制的斜坡時間設置
可關閉的斜坡功能

力士樂REXROTH比例壓力閥、比例流量閥和調節閥的閥放大器
VT-VRPA1-537-1X/V0/...
0811405097 VT-VRPA1-537-10/V0/PV
0811405104 VT-VRPA1-537-10/V0/QV-RTP
組件系列 1X
模擬，歐洲板卡格式
適用于以下類型的閥：DBEB10Z、DREB10Z、DBETBX、4WRP10EA
閉環控制的末級
位置閉環控制帶 PID 特性
具有較短驅動時間的快速激勵和快速斷電
選通輸入
防短路輸出
可調節的零電位和靈敏度
實際值電纜的電纜斷裂識別
放大器板卡只有在斷電后才能進行插拔。
與天線、無線電系統的距離必須至少為 1 m。
切勿在電源電纜附近鋪設線圈和信號線。
我們建議使用屏蔽電纜作為信號線和線圈導線。
電纜屏蔽必須集中連接至電氣柜，長度越短越好。
不得將閥線圈連接至自震蕩二極管或其它保護電路。
電纜長度和橫截面必須遵照技術數據中的規定。
接線信息
電源零位 b2 和控制零位 b12 將被橋接。
如果供電設備 < 1 m 遠，直接接到 DIN 連接器。
如果距離 > 1 m，則將控制零位單獨接地。


力士樂REXROTH用于高頻響閥的閥放大器
VT-VRPA2-537-1X/V0/RTP
0811405120 VT-VRPA2-537-10/V0/RTP
0811405119 VT-VRPA2-527-10/V0/RTP
組件系列 1X
模擬，歐洲板卡格式
適用于以下類型的閥：4WRP 10
閉環控制的末級
位置閉環控制帶 PID 特性
具有較短驅動時間的快速激勵和快速斷電
選通輸入
防短路輸出
可調節斜坡時間、靈敏度和零電位
實際值電纜的電纜斷裂識別



力士樂REXROTH用于比例壓力閥和比例流量控制閥的閥放大器
VT-MSPA1-508-1X/V0
0811405126 VT-MSPA1-508-10/V0
組件系列 1X
模擬，模塊化設計
適用閥門：
DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8
特點
適用于控制不帶電氣反饋的直動式比例閥
設計：用于卡在承載軌上的模塊
控制值電壓 0... 10 V 的差動輸入
斜坡函數發生器上斜坡和下斜坡可以單獨設置
零位電位計
脈沖調制輸出級
LED 顯示：
電源電壓
準備就緒
斜坡"關"
可拆卸電氣接線排




力士樂REXROTH用于比例壓力閥和比例流量控制閥的閥放大器
VT-SSPA1-508-2X
0811405144 VT-SSPA1-508-22/V0
0811405145 VT-SSPA1-525-2X/V0/I
0811405162 VT-SSPA1-508-22/V0/I
R901024331 VT-SSPA1-5-11/V0/0-24
組件系列 2X
模擬，連接器設計
適用閥門：
DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8
差動輸入
可調節斜坡時間、靈敏度、零電位和顫振頻率
24 V 工作電壓
放大器用于控制不帶電氣位置控制的比例閥。
它直接連到閥門的線圈插頭。控制側（UB，控制值）上的連接電纜通過電纜束線圈引導和連接。
LED 發出可用電源電壓的信號。視放大器類型而定，將控制值預設為電壓 0...10 V 或電流 4...20 mA。
控制值可以通過閥零位電位計和靈敏度電位計進行調節。如果是電壓規格，可用差分輸入。
此外，控制值可以通過斜坡引導。
為適應特殊的應用場合，顫振電流振幅電位計采用了多變的設計。
交付時，顫振電流振幅電位計已設置為佳值，以便只有在上述特殊情況下才有必要進行另一次調節。


力士樂REXROTH板卡插槽
VT 3002-2X
板卡插槽可用于歐洲格式下歐式電子板卡的簡易安裝和布線，比如在電氣柜中
可用螺絲固定或固定在禮帽式導軌上
可以使用附加適配器安裝在禮帽式導軌的垂直位置（包括在交付范圍內）
穩態基礎
用控制桿進行卡鎖和彈出
通過螺釘端子進行連接



力士樂REXROTH用于控制比例閥流量的電氣放大器
類型 VT 5035
組件系列 1X
適用于控制具有 EO1 或 EO2 控制的軸向柱塞可變排量泵 A4VSO 和 A4VSG 的流量或控制具有 EO2 控制的 A4CSG的流量。
差動輸入
具有 LED 顯示的選通輸入
通過 LED 顯示的 "準備就緒" 消息
可通過電位計調整斜坡時間
四個可通過電位計調節的控制值，通過 LED 顯示啟用
泵擺動角控制器
兩個同步的功率輸出級
具有電纜斷連檢測功能的感應式位置測量振蕩器和解調器
電源反向極性保護
VT 5035用于控制具有 EO1 或 EO2 控制的軸向柱塞可變排量泵 A4VSO 和 A4VSG 的流量或控制具有 EO2 控制的 A4CSG 的流量的放大器
附件（不包括在供貨范圍內）
板卡插槽：
VT 3002-1-2X/32D 類型
功能說明
印刷電路板用于控制具有 EO1 和 EO2 控制的 AV4VSO和 AV4SG 的排量或具有 EO2 控制的 AVCSG 的排量。
放大器控制擺角驅動液壓缸的比例閥，將其位置控制在類似于控制值的位置。擺動角位置記錄為實際值。
通過啟動相關繼電器（K1 至 K4），可使用控制值輸入 1 至 4檢索控制值 [1]。可通過將內部電源 [10] 的電壓調節為 ?9 V 來直接控制值電壓，或通過外部控制值電位計來控制值電壓。對于這些輸入，?9 V ? 100 % 1）。如果這四個控制值輸入直接連接至 ?9 V 調節電壓，則可使用電位計 "w1"至 "w4" 設置四個不同的控制值。在這些輸入處使用外部控制值電位計時，內部電位計將用作衰減器或限制器，除非它們已設置為值。
外部控制值電位計
LED "H1" 至 "H4" 指示調用個控制值。如果一次調用多個控制值，則編號高的輸入優先。
示例：如果同時激活控制值 1 和控制值 3，起作用的將是控制值 3。
板卡的另一個輸出為啟用控制值提供電源電壓，該電壓可通過繼電器 K6 在 9 V 至 –9 V 之間切換 1）。
板卡上所有繼電器均使用 24 VDC（平滑）進行切換。控制值輸入 5 是差動輸入（0 至 ?10 V）。如果控制值是由具有不同參考電位的外部電子元件，則必須使用此輸入。斷開或連接控制值電壓時，確保在任何情況下兩根信號線都同時與輸入斷開，或者同時與之相連。
所有控制值在傳輸之前都將按照其值和標志 [3] 進行合計。下游斜坡函數發生器 [4] 根據給定的階躍式輸入信號產生斜坡狀輸出信號。輸出信號的時間常量可通過使用電位計 "t" 進行調整。斜坡時間是指 100 % 的控制值階躍，視跳線設置（J5，J6）而定，該時間可能為大約 1 s 或 5 s。如果將小于 100 % 的控制值階躍轉換為斜坡函數發生器輸入，則斜坡時間將相應縮短。
注意事項：
使用外部時間電位計時，斜坡時間的內部電位計必須設置為值。斜坡時間會縮短，因?yàn)橥獠侩娢挥?jì)的電阻與內部電位計的電阻并聯（大約 500 kΩ）。通過切換繼電器 K5 或外部橋接器，可將斜坡時間設置為小值（大約 30 ms）。
斜坡函數發生器 [4] 的輸出信號是擺動角控制值，該值將供給 PID 控制器 [5]，板卡前面板上的測量插口 "w" 及油口 4a（勻變后的控制值/外部電位極限）。控制值測量插口 "w" 處的 –6 V 電壓對應于 100 % 的控制值。
已專為特定泵類型優化 PID 控制器。根據擺動角控制值和實際擺動角值之間的差異控制功率輸出級。放大器輸入處的正控制值信號會執行線圈 "a" 的輸出級，而負控制值信號會執行線圈 "b" 的輸出級。
感應式位置傳感器 [11] 檢測實際擺動角值。在振蕩器/解調器 [9] 會轉換位置傳感器的交流電壓信號，并將其作為實際擺動角值返回至 PID 控制器。
可通過電位計 "Zx"（位于印刷電路板上）調節位置傳感器的零電位（實際值零電位）。實際轉角值放大率已在工廠中進行了校準，切勿更改（?6 V ? 擺動角位置）。
對選通輸入施加電壓高于 8.5 V 的信號會啟用輸出級（通過前面板上的黃色 "H11" LED 來指示）。通過設置跳線 J7，無論選通輸入狀態如何，都可啟用輸出級。之后選通輸入將不起作用。
在無故障操作的情況下，"H12" LED（準備就緒）將會亮起，
具體情形為：
已施加啟用信號，
已施加 ?9 V 內部電源電壓 （振幅和對稱），
無線圈電線短路和，
電纜斷連，
此位置具有傳感器電線。
出現故障時，兩個輸出級將立即斷電，并關閉控制器和重置消息 "準備就緒"。故障修復后，板卡會立即再次工作，"H12"LED 也會再次點亮。
工作電壓
工作范圍：24 VDC 40 % – 5 %
– 上限值 35 V 包括疊加剩余紋波
– 下限值 22 V
功耗  < 50 VA
電流消耗  < 2 A
保險絲   2.5 A，慢速熔斷
輸入：
控制值 1 至 4  ?9 V（參考電位為 M0）
控制值 5  0 至 ?10 V
啟用
起作用  > 8.5 V
不起作用  < 6.5 V
繼電器數據：
公稱電壓  工作電壓 UB
響應電壓  16.8 V
階躍逆電壓  2.4 V
線圈電阻  2150 Ω
斜坡時間（設置范圍）30 ms至約1 s或5 s（所有情況下 ?20 %）
輸出：
輸出級
線圈電流/電阻  1.8 A ? 20 %；R(20）= 5.4 Ω
時鐘頻率  自同步約達 1.5 kHz
感應式位置傳感器的驅動器
振蕩器頻率  2.5 kHz ? 10 %
負載能力  30 mA
電壓振幅（Uss)  每個輸出 5 V
調節電壓  ?9 V ? 1 %；25 mA 可在外部加載
測量插口
擺動角控制值 "W"  0 至 ?6 V（–6 V ? 100 %； 6 V ? –100 %)；Ri = 100 Ω
實際擺動角值 "x"  0 至 ?6 V（ 6 V ? 100 %；–6 V ? –100 %)；Ri = 100 Ω
連接類型 32 級多點插頭，DIN 41612，設計 D
板卡尺寸 歐洲板卡 100 x 160 mm，DIN 41494
前板尺寸：
高度  3 HE（128.4 mm)
軟焊?jìng)?cè)寬  1 TE（5.08 mm)
組件側寬  7 TE
允許的工作溫度范圍  0 至 50 ℃
存儲溫度范圍  –25 至 85 ℃
重量  0.15 kg
注意：
放大器板卡只有在斷電后才能進行插拔。
切勿使用帶自震蕩二極管或 LED 指示燈的插入式連接器來連接線圈。
僅在板卡處使用 Ri > 100 kΩ 的儀器進行測量。
與工作電壓相比，測量零位（M0）提升了 9 V 且未進行電位隔離，即 –9 V 調節電壓 ? 0 V 工作電壓。因此，切勿將測量零位（M0）與 0 V 工作電壓進行連接。
務必使用帶鍍金觸點的繼電器切換控制值（小電壓，低電流）。
務必僅使用負載能力約為 40 V，50 mA 的切換觸點來切換板卡繼電器。進行外部控制時，控制電壓的剩余紋波高可達 10 %。
務必始終分別屏蔽控制值電線和感應式位置傳感器電線；以及將屏蔽連接至板卡端的 0 V 工作電壓并使另一端保持開放（存在形成接地環路的風險）。
建議： 同時屏蔽線圈導線。
對于長度不超過 50 m 的線圈電線，請使用電線剖面為 1.5 mm2 的電纜。
與天線，無線電和雷達系統的距離必須至少為 1 m。
切勿在電力電纜附近鋪設線圈和信號電線。
板卡上的濾波電容器的充電電流要求預熔型保險絲應具有慢速熔斷特性。
切勿將感應式位置傳感器的接地電纜接地。（此為兼容先前組件系列的前提條件。）
注意事項：
如果使用差動輸入，兩個輸入必須始終同時連接或同時斷開。
切勿將通過控制電子元件產生的電氣信號（例如，實際值）用于切換安全相關的機器功能。
德國力士樂REXROTH放大板訂貨號和型號：
R900579497 VT5035-17/
R900579497 VT5035-18/
R900579497 VT5035-1X/

REXROTH比例溢流閥DBETE-62/350G24K31A1V
