國產塑料滑動摩擦磨損試驗機  功能：

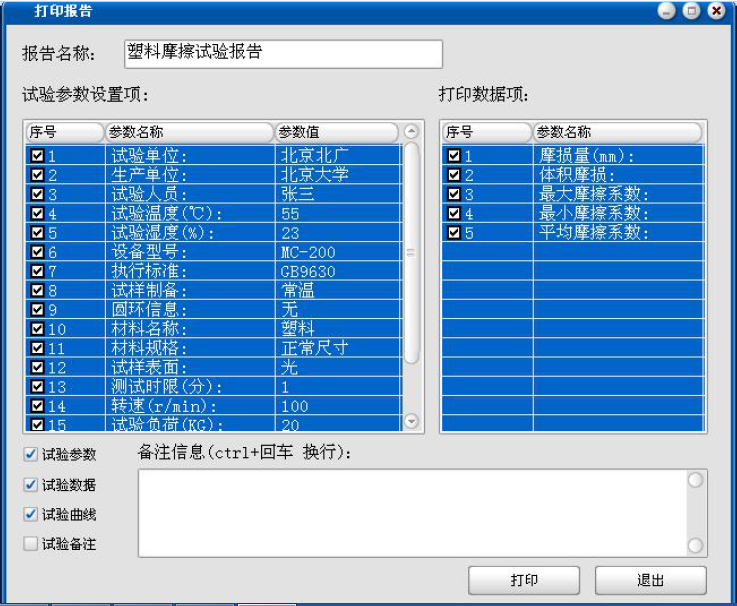

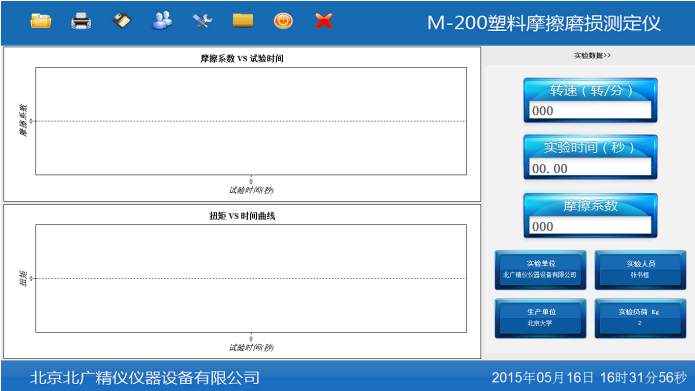

    本廠生產的計算機控制塑料滑動摩擦試驗機是在現有電子塑料滑動摩擦試驗機的基礎上又增加了很多試驗功能，可以同時顯示扭矩-時間曲線，隨意設定試驗次數，顯示當前試驗次數，設定時間及當前試驗時間等多種功能，本機還配有彩色打印機，可以打印出帶有曲線，表格數據，試驗單位名頭的精美的試驗報告單。

國產塑料滑動摩擦磨損試驗機  Function:

The computer controlled plastic sliding friction test machine produced by our factory is on the basis of the existing electronic plastic sliding friction test machine, and has added a lot of test functions. It can display the torque time curve at the same time, set the test times at will, display the current test times, set the time and the current test time and other functions, this machine is this machine. It also has a color printer, which can print out exquisite test reports with curves, table data and test units.

技術參數Technical parameters：  M-200

1、試樣尺寸：30mm?7mm?6mm；sample size: 30mm x 7mm x 6mm;

2、轉動速度： ≤200轉/分（可調）；rotation speed: less than 200 turn / points (adjustable);

3、負荷：(20KG)196N?0.1%,可增至(40KG)392N；load: (20KG) 196N 0.1%, which can be increased to (40KG) 392N;

4、摩擦環尺寸：≥￠40?10mm，倒角≥0.5?45?，外圓表面與內圓同心度偏差≤0.01；the size of the friction ring is greater than or equal to 40 x 10mm, the chamfering is equal to 0.5 x 45 degrees, and the concentricity deviation between the outer surface and the inner circle is less than 0.01.

5、摩擦環材質：45號鋼；friction ring material: No. 45 steel;

6、摩擦力矩：0—4N.m；friction torque: 0 - 4N.m;

7、砝碼重量：4KG砝碼十件，1KG砝碼十件，可實現重量疊加功能；weight weight: 4KG weight ten, 1KG weight ten, can achieve weight superposition function.

8、精度：速度精度≤1%；負荷精度≤0.5%；摩擦力矩精度≤1%；計數器精度≤1S；傳感器測量精度≤1%F。accuracy: speed accuracy is less than 1%; load accuracy is less than 0.5%; friction torque accuracy is less than 1%; counter accuracy is less than 1S; sensor measurement accuracy is less than 1%F.

9、配件parts：

試驗主機一臺；Test host one;

高精度扭矩傳感器一只；High precision torque sensor one;

計算機數據采集卡一塊；A piece of computer data acquisition card;

計算機控制系統一套；A set of computer control systems;

標準摩擦環二件；Two standard friction rings;

使用說明書一份；One copy of the instructions;

產品合格證一份；A copy of the product certificate;

產品裝箱單一份。A single copy of the packing of the products

試驗步驟

1、圓環應清除油污，貯存于干燥缸內以防生銹。

2、試樣經狀態調節后用感量為0.1毫克的分析天平稱取其質量（M1）。

3、把試樣裝進夾具，摩擦面用角尺校正并使它與圓環的交線外于試樣正中。裝好摩擦力矩記錄紙，開機校好零點。

4、再次用乙醇、丙酮等不與塑料起作用的溶劑仔細清除試樣和圓環上的油污，此后不準再用手接觸試樣和圓環的表面。

5、平穩地加荷至選定的負荷值。

6、對磨2小時后停機卸負荷，取下試樣和圓環，清理試樣表面后，用精度不低于0.02毫米的量具測量磨痕寬度，或在試驗環境下存放1小時后稱取試樣質量（m2)。

7、讀取摩擦力矩值。

試驗設備

1、傳動系統，用來帶動圓環以給定的轉速旋轉，精確到5%以內，并要求圓環安裝部位軸的徑向跳動小于0.01毫米。

2、加載系統，對試樣和圓環，可施加法向力，精確到5%以內。

3、測定和記錄摩擦力矩系統，精確到5%以內。

4、記錄圓環轉數的計數器或記時器，精確到1%以內。

5、試樣夾具結構和尺寸見圖2，并附配墊圈4 GB 848-76，沉頭螺釘M3?0.35長10毫米。要保證試樣安置后無軸向竄動。

注：試驗設備本標準推薦采用M-200型磨損試驗機。

6、本試驗中圓環的材質對塑料磨損試驗結果影響很大，因此本標準采用的圓環，其外形尺寸見圖3。

材料為45號鋼，圓環要求整體淬火，熱處理HRC 40～45，外圓表面光潔度▽8，倒角處均為0.5?45度，外圓表面與內圓同心度偏差小于0.01.

    圓環可以反復使用，每次試驗后，需重新磨削。當外徑小于36毫米就不能再用。作仲裁試驗時必須用直徑40毫米的圓環。

注：圓環材質也可按產品標準另定。

摩擦磨損定義

1、摩擦：兩物體接觸表面間產生阻礙切向相對移動的現象稱為摩擦。

2、滑動摩擦：兩接觸物體接觸點具有不同速度時之摩擦。

3、摩擦力：兩物體摩擦時相對移動的阻力。

4、摩擦系數：阻礙兩物體相對運動的摩擦力對作用到物體表面的法向力之比。

5、磨損：物體相對運動時相互接觸表面的物質不斷損失或產生殘余變形稱為磨損。

試驗報告

試驗報告應包括下列內容：

A.塑料名稱、規格、牌號、生產廠；

B.試樣的制備方法，摩擦表面狀況，測定的試樣個數；

C.環境溫度、溫度及狀態調節條件；

D.圓環材質、硬度、光潔度和外徑尺寸；

E.試驗負荷；

F.試驗結果：磨痕寬度或體積磨損及摩擦系數的測定結果；

G.試驗日期、人員。

本機采用高精度扭矩傳感器，16位單片機電子處理系統，使得本儀器各項測試指標精度非常高。由于集成程度很高，所以設備本身的穩定性極好，本機具有一次設置，全自動運行，實驗結束后自動停機，并檢測磨損程度，同時通過打印機打印試驗數據等功能。是各個科研單位，大學，企業實驗室的必備檢測設備。

精度Precision:

1、速度精度：1%

2、負荷精度：0.5%

3、摩擦力矩精度：1%

4、計數器精度：1S

5、傳感器測量精度：1% FS

Precision:

1. Speed precision: 1%

2. Load precision: 0.5%

3. The precision of friction moment: 1%

4. Counter precision: 1S

5. Sensor measurement accuracy: 1% FS

符合標準：

GB/T 3960-1983塑料滑動摩擦磨損試驗方法GB/T 9141.8-1999柔性石墨板材滑動摩擦系數測試方法

Conform to the standard:

GB/T 3960-1983 plastic sliding friction and wear test method GB/T 9141.8-1999 flexible graphite sheet friction coefficient test method

滑動摩擦磨損試驗儀的影響因素：

影響摩擦磨損試驗機的摩擦系數的因素有很多，如表面粗糙度、溫度、負荷、速度等，不同材料效果不同，下面簡要介紹一下這些因素對橡膠、塑料的影響：

塑料摩擦磨耗的影響因素

1.表面粗糙度的影響：接觸表面越粗糙，摩擦系數越大

2.溫度的影響：溫度對摩擦系數的影響不大

3.負荷的影響：隨負荷的增大而緩慢下降

4.速度的影響：中/低速，摩擦系數隨速度的增加而增大，高速下，滑動摩擦系數隨溫度的增加而降低

5.配對材料：與不同材料配對時，其摩擦系數有很大差別

橡膠摩擦磨耗的影響因素

橡膠的磨耗主要有三種形式：

1.磨損磨耗：粗糙表面上凸出的尖銳粗糙物不斷切割，刮擦

2.疲勞磨耗：硫化膠表面受周期性壓縮，剪切，拉伸等形變作用

3.卷曲磨耗：光滑表面接觸時硫化膠表面的微凹凸不平的地方發生變形。

影響因素：

實際接觸面積的影響：

1. 粘附阻力的大小與兩表面的微觀接觸面積的總和成比例

2.在一定溫度下，隨著負荷的增加而產生的橡膠變形使橡膠與摩擦表面的粘結密度增加，從而使摩擦力增加

溫度和速度的影響

1.橡膠的摩擦性能具有明顯的粘彈特征

2.摩擦系數是溫度和速度的函數，在某一速度和溫度下出現極大值

3.磨耗，一般來說，溫度升高會使磨耗量增大，隨著溫度的降低，在玻璃化溫度附近，磨耗量達到最小值，然后重新上升。

表面狀態的影響

摩擦表面粗糙程度。潤滑劑的存在，磨損碎片，橡膠表面老化和環境濕度都會大大改變橡膠的摩擦性能

1.表面狀態不同時，摩擦的粘附成分變化明顯，特別是有潤滑劑時，粘附摩擦成分顯著減少。

2.潤滑和在橡膠制品表面涂有低摩擦系數的塑料，可以使摩擦系數減小，增大疲勞磨耗的成分，從而使磨耗減少。

環境的影響

周圍的氣體，液體，濕度對磨耗性能的影響是很大的

1.氧氣的存在對疲勞磨耗影響最大，但對粗糙表面上的磨耗影響不大

2.液體介質使橡膠溶脹，從而降低耐磨性
