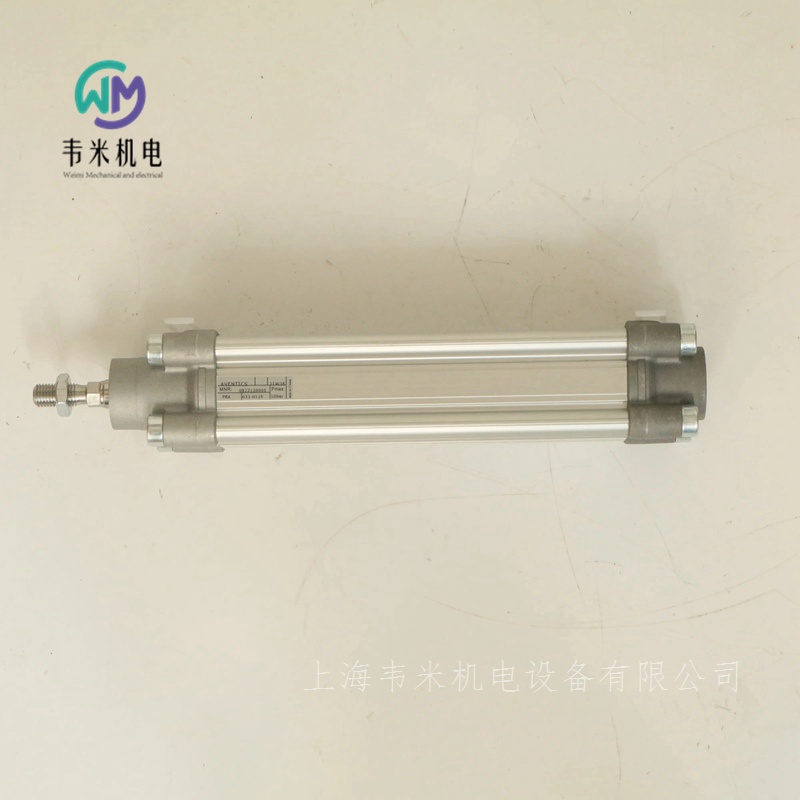

德國AVENTICS型材氣缸0822120005，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

安沃馳AVENTICS型材氣缸符合 ISO 15552 標準， PRA 系列 0822120005
PRA-DA-032-0125-0322111100000000000000-B
規格
標準ISO 15552
活塞- φ32 mm
行程125 mm
實用原則雙作用式
緩沖pneumaticky nastaviteln? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準, ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力435 N
伸出運動的活塞力505 N
環境溫度-20 ?C
環境溫度80 ?C
運行壓力1.5 bar
運行壓力10 bar
接口G 1/8
活塞桿螺紋M10x1,25
緩沖長度16.5 mm
緩沖能量4.8 J
重量 0 mm行程0.5 kg
重量 10 mm行程0.022 kg
行程1600 mm
介質壓縮空氣
介質溫度值-20 ?C
特點
6mm T 型插槽和 4mm C 型插槽，可以輕松快速而又緊湊地安裝各種傳感器
提供 32mm 至 125mm 直徑的活塞
模塊化密封系統，適應性強
先進的氣動端點緩沖
額外彈性阻尼元件
配置器中提供各種變型和配件

安沃馳AVENTICS二位三通換向閥, 系列 CD07-5772070220
操作元件 單線圈
復位型 帶彈簧復位
換向原理 3/2
結構特點 滑閥，正重疊
外殼 壓鑄鋅,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
標準化電路接口 EN 175301-803:2006
防護等級 IP65
芯數 3-針
接口尺寸 EN 175301-803, A型
類型 多芯插頭
Qn 1-2 1400 l/min
Qn 2-3 1400 l/min
額定流量Qn 1400 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
操作 電子
抗溫性 - 25 ?C 耐低溫
結構特點  滑閥，正重疊
操作  電子
密封原理  軟密封
控制壓力 小/大  3 ... 10 bar
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  1400 l/min
額定流量 1-2  1400 l/min
額定流量 2-3  1400 l/min
壓縮空氣連接  符合 ISO 228-1 標準
先導排氣  帶定向先導排氣口的
標準化電路接口  EN 175301-803:2006
反向極性保護  反極性保護
兼容性目錄  13 14
暫載率  100 %
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
選配閥：輸入和輸出壓縮空氣接口可以互換。這樣就能夠以常閉或常開運行方式使用閥門。


安沃馳AVENTICS二位三通換向閥, 系列 CD07-5772080220
操作元件 單線圈
復位型 帶彈簧復位
換向原理 3/2
結構特點 滑閥，正重疊
外殼 壓鑄鋅,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
標準化電路接口 EN 175301-803:2006
防護等級 IP65
芯數 3-針
接口尺寸 EN 175301-803, A型
類型 多芯插頭
Qn 1-2 1400 l/min
Qn 2-3 1400 l/min
額定流量Qn 1400 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
操作 電子
抗溫性 - 25 ?C 耐低溫
結構特點  滑閥，正重疊
操作  電子
密封原理  軟密封
控制壓力 小/大  3 ... 10 bar
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  1400 l/min
額定流量 1-2  1400 l/min
額定流量 2-3  1400 l/min
壓縮空氣連接  符合 ISO 228-1 標準
先導排氣  帶定向先導排氣口的
標準化電路接口  EN 175301-803:2006
反向極性保護  反極性保護
兼容性目錄  13 14
暫載率  100 %
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
選配閥：輸入和輸出壓縮空氣接口可以互換。這樣就能夠以常閉或常開運行方式使用閥門。

安沃馳AVENTICS二位三通換向閥, 系列 CD07-5772075302
操作元件 單線圈
復位型 帶彈簧復位
換向原理 3/2
結構特點 滑閥，正重疊
外殼 壓鑄鋅,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
標準化電路接口 EN 175301-803:2006
芯數 3-針
接口尺寸 EN 175301-803, A型
類型 多芯插頭
Qn 1-2 1400 l/min
Qn 2-3 1400 l/min
額定流量Qn 1400 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
操作 電子
抗溫性 - 25 ?C 耐低溫
結構特點  滑閥，正重疊
操作  電子
密封原理  軟密封
控制壓力 小/大  3 ... 10 bar
介質溫度范圍  See table
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  1400 l/min
額定流量 1-2  1400 l/min
額定流量 2-3  1400 l/min
壓縮空氣連接  符合 ISO 228-1 標準
先導排氣  帶定向先導排氣口的
標準化電路接口  EN 175301-803:2006
反向極性保護  反極性保護
兼容性目錄  13 14
暫載率  100 %
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。。
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
選配閥：輸入和輸出壓縮空氣接口可以互換。這樣就能夠以常閉或常開運行方式使用閥門。

安沃馳AVENTICS二位五通換向閥, 系列 CD07-5776080220
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 壓鑄鋅,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
標準化電路接口 EN 175301-803:2006
防護等級 IP65
芯數 3-針
接口尺寸 EN 175301-803, A型
類型 多芯插頭
Qn 1-2 1200 l/min
Qn 2-3 1200 l/min
額定流量Qn 1200 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
操作 電子
結構特點  滑閥，正重疊
操作  電子
密封原理  軟密封
控制壓力 小/大  3 ... 10 bar
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  1200 l/min
額定流量 1-2  1200 l/min
額定流量 2-3  1200 l/min
壓縮空氣連接  符合 ISO 228-1 標準
先導排氣  帶定向先導排氣口的
標準化電路接口  EN 175301-803:2006
反向極性保護  反極性保護
暫載率  100 %
在多線路導線板上的組裝  P-導線板 PRS-導線板
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位五通換向閥, 系列 CD07-5776270220
操作元件 雙線圈
換向原理 5/2
結構特點 滑閥，正重疊
外殼 壓鑄鋅,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
標準化電路接口 EN 175301-803:2006
防護等級 IP65
芯數 3-針
接口尺寸 EN 175301-803, A型
類型 多芯插頭
Qn 1-2 1200 l/min
Qn 2-3 1200 l/min
額定流量Qn 1200 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
操作 電子
抗溫性 - 25 ?C 耐低溫
結構特點  滑閥，正重疊
操作  電子
密封原理  軟密封
控制壓力 小/大  2 ... 10 bar
低 / 高環境溫度  -25 ... 50 ?C
介質溫度范圍  -25 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  1200 l/min
額定流量 1-2  1200 l/min
額定流量 2-3  1200 l/min
壓縮空氣連接  符合 ISO 228-1 標準
先導排氣  帶定向先導排氣口的
標準化電路接口  EN 175301-803:2006
反向極性保護  反極性保護
兼容性目錄  13 14
暫載率  100 %
在多線路導線板上的組裝  P-導線板 PRS-導線板
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力露點必須至少低于環境和介質溫度 15 ?C ，并且允許 的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS二位五通換向閥, 系列 CD04-5777050220
操作元件 單線圈
復位型 帶空氣彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 壓鑄鋅,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
標準化電路接口 EN 175301-803:2006
防護等級 IP65
芯數 3-針
接口尺寸 EN 175301-803, B型
類型 多芯插頭
Qn 1-2 900 l/min
Qn 2-3 900 l/min
額定流量Qn 900 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
工作電壓DC 24 V
操作 電子
結構特點  滑閥，正重疊
操作  電子
密封原理  軟密封
控制壓力 小/大  3 ... 10 bar
低 / 高環境溫度  -15 ... 50 ?C
介質溫度范圍  -15 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  900 l/min
額定流量 1-2  900 l/min
額定流量 2-3  900 l/min
壓縮空氣連接  符合 ISO 228-1 標準
先導排氣  帶定向先導排氣口的
標準化電路接口  EN 175301-803:2006
防護等級 帶接口  IP65
兼容性目錄  14
暫載率  100 %
在多線路導線板上的組裝  P-導線板
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS二位五通換向閥, 系列 HF03-LG-0820055051
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
 UR (Underwriters Laboratories)
防護等級 IP65
額定流量Qn 850 l/min
工作電壓DC 24 V
用于系列 HF03-LG,CL03
操作 電子
結構特點  滑閥，正重疊
操作  電子
先導  外部的
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
合格證書  UR (Underwriters Laboratories)
工作壓力范圍  -0,9 ... 10 bar
控制壓力 小/大  2,5 ... 10 bar
低 / 高環境溫度  0 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  850 l/min
先導排氣  帶先導集中排氣
防護等級 帶接口  IP65
保護電路  Z-二極管
反向極性保護  反極性保護
發光二極管狀態顯示  黃色
暫載率  100 %
固定螺栓  十字型槽 DIN EN ISO 4757-Z1
擰緊螺栓的小扭力  1,3 Nm
重量  0,082 kg
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
該先導閥經過 UL (Underwriters Laboratories) 認證。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS過濾器-調壓閥, 系列 NL4-FRE-0821300350
組成部分 過濾器-調壓閥
清除冷凝物 半自動，失壓開啟
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
壓力表 帶有壓力表
外殼 壓鑄鋅
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 6900 l/min
壓縮空氣連接 G 1/2
結構特點  一個整體的, 可以組裝成塊
組成部分  過濾器-調壓閥
安裝位置  垂直
合格證書  適合ATEX
工作壓力范圍  1,5 ... 16 bar
低 / 高環境溫度  -10 ... 60 ?C
介質溫度范圍  -10 ... 60 ?C
介質  壓縮空氣 中性氣體
額定流量Qn  6900 l/min
調節器型號  隔膜式調壓閥
調整功能  帶二次排氣
調節范圍 小/大  0,5 ... 10 bar
壓力輸送  單的
過濾器的集水杯容積  50 cm3
濾清器濾芯  可替換
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
用密封塞關閉調壓閥后部的壓力表接口，前部敞開。可根據客戶應用另行配備密封塞。請單獨訂購（參見附件）。
適用于在 1、2、21、22 Ex 區內使用
請注意：聚碳酸酯材質的容器易受溶劑侵蝕，
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。

安沃馳AVENTICS三位五通換向閥, 系列 CD07-5777770220
操作元件 雙線圈
復位型 帶彈簧復位
換向原理 5/3
結構特點 滑閥，正重疊
外殼 壓鑄鋅,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
標準化電路接口 EN 175301-803:2006
防護等級 IP65
芯數 3-針
接口尺寸 EN 175301-803, A型
類型 多芯插頭
Qn 1-2 1070 l/min
Qn 2-3 950 l/min
額定流量Qn 900 l/min
壓縮空氣 接口 人口 G 1/4
壓縮空氣 接口 出口 G 1/4
工作電壓DC 24 V
操作 電子
抗溫性 - 25 ?C 耐低溫
結構特點  滑閥，正重疊
操作  電子
密封原理  軟密封
控制壓力 小/大  3 ... 10 bar
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  900 l/min
壓縮空氣連接  符合 ISO 228-1 標準
先導排氣  帶定向先導排氣口的
標準化電路接口  EN 175301-803:2006
反向極性保護  反極性保護
兼容性目錄  13 14
暫載率  100 %
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
在多線路導線板上的組裝  P-導線板 PRS-導線板
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位五通換向閥, 系列 RA14-0820023026
結構特點滑閥，零遮蓋
密封原理軟密封
隔絕原理
（閉鎖原理）
單重底板原理
在多線路導線板上的組裝P-導線板, PRS-導線板
工作壓力范圍見下表
控制壓力小/大見下表
環境溫度 小值/大值 0?C / 50?C
低/高介質溫度-10?C / 50?C
介質壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量0 mg/m3 - 5 mg/m3
標準化電路接口ISO 6952
防護等級帶有接線盒 / 插頭見下表
兼容性目錄見下表
暫載率100 %
外殼聚酰胺
密封丙烯樹膠
正面板聚酰胺
螺紋管套黃銅
壓力必須至少低于環境和介質溫度15 ?C，并且允許的高溫度為 3 ?C。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

AVENTICS安沃馳2x二位三通換向閥, 系列 HF02-LG-0820056101
換向原理 2x3/2
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠,氫化-丙烯腈-樹膠
 UR (Underwriters Laboratories)
防護等級 IP65
額定流量Qn 1400 l/min
工作電壓DC 24 V
用于系列 HF02-LG
操作 電子
結構特點  滑閥，正重疊
操作  電子
先導  外部的, 內部
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
合格證書  UR (Underwriters Laboratories)
工作壓力范圍  -0,9 ... 10 bar
控制壓力 小/大  10 bar
低 / 高環境溫度  0 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  1400 l/min
先導排氣  帶先導集中排氣
防護等級 帶接口  IP65
保護電路  Z-二極管
反向極性保護  反極性保護
發光二極管狀態顯示  黃色
暫載率  100 %
接通時間型號  20 ms
關閉時間型號  33 ms
固定螺栓  十字型槽 DIN EN ISO 4757-Z2
擰緊螺栓的小扭力  1,3 Nm
重量  0,144 kg
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
該先導閥經過 UL (Underwriters Laboratories) 認證。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

AVENTICS安沃馳2x二位三通 換向閥, 系列 HF03-LG-0820055102
換向原理 2x3/2
結構特點 滑閥，正重疊
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
 UR (Underwriters Laboratories)
防護等級 IP65
額定流量Qn 850 l/min
工作電壓DC 24 V
用于系列 HF03-LG,CL03
操作 電子
結構特點  滑閥，正重疊
操作  電子
先導  外部的
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
合格證書  UR (Underwriters Laboratories)
工作壓力范圍  -0,9 ... 10 bar
控制壓力 小/大  2,5 ... 10 bar
低 / 高環境溫度  0 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  850 l/min
先導排氣  帶先導集中排氣
防護等級 帶接口  IP65
保護電路  Z-二極管
反向極性保護  反極性保護
發光二極管狀態顯示  黃色
暫載率  100 %
接通時間型號  16 ms
關閉時間型號  25 ms
固定螺栓  十字型槽 DIN EN ISO 4757-Z1
擰緊螺栓的小扭力  1,3 Nm
重量  0,082 kg
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
該先導閥經過 UL (Underwriters Laboratories) 認證。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
