船舶配件AVENTICS氣控閥5711100300，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

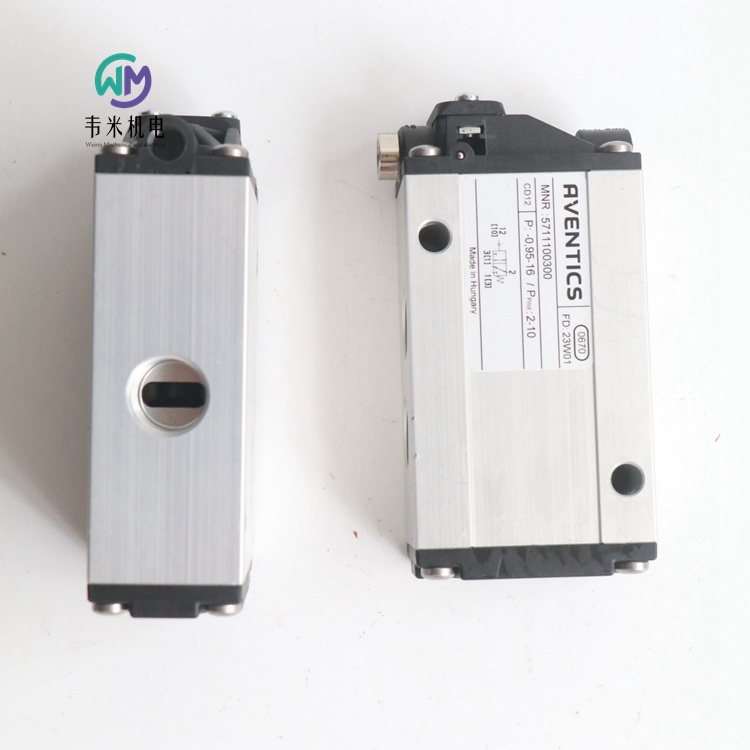

安沃馳AVENTICS二位三通換向閥, 系列 CD12 5711100300
CD12-3/2NC-SR-G012-G012-G018-S
AVENTICS 安沃馳 CD 系列由多種滑閥組成，具有極為耐用的鋅壓鑄件外殼。CD 系列的電動、氣動或機械式操作元件（滾輪、操縱桿、踏板或推桿）使之非常適合惡劣應用環境。
規格
操作氣動
額定流量Qn4000 l/min
換向原理3/2
復位型帶彈簧復位
操作元件單面氣動操作
壓縮空氣 接口 出口G 1/2
連接類型管式連接
小運行壓力-0.95 bar
大運行壓力16 bar
密封原理軟密封
ATEX適合ATEX
閥門結構形式滑閥，正重疊
控制壓力小2 bar
大控制壓力10 bar
低環境溫度-25 ?C
高環境溫度70 ?C
介質溫度小值-25 ?C
介質溫度大值70 ?C
介質壓縮空氣
顆粒大小 max.50 μm
壓縮空氣中的含油量 小.,0 mg/m3
壓縮空氣中的含油量 大1 mg/m3
壓縮空氣接口處的規格常關/常開
壓縮空氣連接 排氣G 1/2
壓縮空氣連接 先導 排氣G 1/8
特點
堅固耐用的設計
在底板上組裝
適用于的溫度范圍
耐電壓波動
提供 ATEX 認證型號

安沃馳AVENTICS傳感器, 系列 ST4 R412019490
ST4-R3-M08T-030
磁性接近傳感器
安沃馳 ST4 系列傳感器可以集成所有安沃馳氣動執行機構，是小型搬運的理想選擇。只需四分之一圈的組合螺絲即可快速方便地組裝 ST4 系列。
規格
直接安裝用于系列PRA, SSI, GSU, RTC, CKP, GPC, MSC, MSN, RCM, CVI
間接安裝用于系列MNI, CSL-RD, ICM
凹槽寬度4 mm C 溝槽
電纜帶電纜
連接方式型簧片型
開關容量3 W / 3 VA
合格證書UL (Underwriters Laboratories), cULus, RoHS
防護等級IP65, IP67
低環境溫度-30 ?C
高環境溫度80 ?C
大的電壓降≤ 0,5 V
換向電流(開關電流)，直流電，大值.0.13 A
換向電流(開關電流)，交流電，大值.0.13 A
開關點精度?0,1 mT
開關邏輯電路常開
顯示發光二極管
發光二極管狀態顯示黃色
電氣連接 2, 螺紋尺寸M8, 多芯插頭
電氣連接 2, 極數3-針
小工作電壓 DC5 V DC
大工作電壓 DC30 V DC
防短路能力反極性保護
沖擊阻力30 g / 11 ms
振動阻力10 - 55 Hz, 1 mm
電纜長度 L0.3 m
特點
適用于 4 mm C型插槽
從螺母上方安裝（“插入式”安裝）
堅固的外殼
指示輸出狀態的 LED
組合安裝螺釘、六角插座、溝槽螺釘
確、可靠、靈活

安沃馳AVENTICS傳感器, 系列 ST4 R412019686
ST4-R3-M08U-030
磁性接近傳感器
安沃馳 ST4 系列傳感器可以集成所有安沃馳氣動執行機構，是小型搬運的理想選擇。只需四分之一圈的組合螺絲即可快速方便地組裝 ST4 系列。
規格
直接安裝用于系列PRA, SSI, GSU, RTC, CKP, GPC, MSC, MSN, RCM, CVI
間接安裝用于系列MNI, CSL-RD, ICM
凹槽寬度4 mm C 溝槽
電纜帶電纜
連接方式型簧片型
開關容量3 W / 3 VA
合格證書UL (Underwriters Laboratories), cULus, RoHS
防護等級IP65, IP67
低環境溫度-30 ?C
高環境溫度80 ?C
大的電壓降≤ 0,5 V
換向電流(開關電流)，直流電，大值.0.13 A
換向電流(開關電流)，交流電，大值.0.13 A
開關點精度?0,1 mT
開關邏輯電路常開
顯示發光二極管
發光二極管狀態顯示黃色
電氣連接 2, 螺紋尺寸M8, 多芯插頭
電氣連接 2, 極數3-針
小工作電壓 DC5 V DC
大工作電壓 DC30 V DC
防短路能力反極性保護
沖擊阻力30 g / 11 ms
振動阻力10 - 55 Hz, 1 mm
電纜長度 L0.5 m
特點
適用于 4 mm C型插槽
從螺母上方安裝（“插入式”安裝）
堅固的外殼
指示輸出狀態的 LED
組合安裝螺釘、六角插座、溝槽螺釘
精確、可靠、靈活

安沃馳AVENTICS傳感器, 系列 ST4 R412019687
ST4-PN-M08U-030
磁性接近傳感器
安沃馳 ST4 系列傳感器可以集成所有安沃馳氣動執行機構，是小型搬運的理想選擇。只需四分之一圈的組合螺絲即可快速方便地組裝 ST4 系列。
規格
直接安裝用于系列PRA, SSI, GSU, RTC, CKP, GPC, MSC, MSN, RCM, CVI
間接安裝用于系列MNI, CSL-RD, ICM
凹槽寬度4 mm C 溝槽
電纜帶電纜
連接方式型電子 PNP
合格證書UL (Underwriters Laboratories), cULus, RoHS
防護等級IP65, IP67
低環境溫度-30 ?C
高環境溫度80 ?C
大的電壓降≤ 2,5 V
換向電流(開關電流)，直流電，大值.0.1 A
開關點精度?0,1 mT
開關邏輯電路常開
顯示發光二極管
發光二極管狀態顯示黃色
電氣連接 2, 螺紋尺寸多芯插頭, M8
電氣連接 2, 極數3-針
小工作電壓 DC10 V DC
大工作電壓 DC30 V DC
防短路能力短路保護, 反極性保護
沖擊阻力30 g / 11 ms
振動阻力10 - 55 Hz, 1 mm
電纜長度 L0.5 m
安裝螺釘組合情況：活塞環開口（槽縫）與內六角
材料：外殼聚酰胺(尼龍) 增強型玻璃纖維
特點
適用于 4 mm C型插槽
從螺母上方安裝（“插入式”安裝）
堅固的外殼
指示輸出狀態的 LED
組合安裝螺釘、六角插座、溝槽螺釘
確、可靠、靈活

安沃馳AVENTICS傳感器, 系列 ST4 R412019687
ST4-PN-M08U-030
磁性接近傳感器
安沃馳 ST4 系列傳感器可以集成所有安沃馳氣動執行機構，是小型搬運的理想選擇。只需四分之一圈的組合螺絲即可快速方便地組裝 ST4 系列。
規格
直接安裝用于系列PRA, SSI, GSU, RTC, CKP, GPC, MSC, MSN, RCM, CVI
間接安裝用于系列MNI, CSL-RD, ICM
凹槽寬度4 mm C 溝槽
電纜帶電纜
連接方式型電子 PNP
合格證書UL (Underwriters Laboratories), cULus, RoHS
防護等級IP65, IP67
低環境溫度-30 ?C
高環境溫度80 ?C
大的電壓降≤ 2,5 V
換向電流(開關電流)，直流電，大值.0.1 A
開關點精度?0,1 mT
開關邏輯電路常開
顯示發光二極管
發光二極管狀態顯示黃色
電氣連接 2, 螺紋尺寸多芯插頭, M8
電氣連接 2, 極數3-針
小工作電壓 DC10 V DC
大工作電壓 DC30 V DC
防短路能力短路保護, 反極性保護
沖擊阻力30 g / 11 ms
振動阻力10 - 55 Hz, 1 mm
電纜長度 L0.5 m
安裝螺釘組合情況：活塞環開口（槽縫）與內六角
材料：外殼聚酰胺(尼龍) 增強型玻璃纖維
特點
適用于 4 mm C型插槽
從螺母上方安裝（“插入式”安裝）
堅固的外殼
指示輸出狀態的 LED
組合安裝螺釘、六角插座、溝槽螺釘
確、可靠、靈活

安沃馳AVENTICS傳感器, 系列 ST4 R412019689
ST4-PN-M12R-030
磁性接近傳感器
安沃馳 ST4 系列傳感器可以集成所有安沃馳氣動執行機構，是小型搬運的理想選擇。只需四分之一圈的組合螺絲即可快速方便地組裝 ST4 系列。
規格
直接安裝用于系列PRA, SSI, GSU, RTC, CKP, GPC, MSC, MSN, RCM, CVI
間接安裝用于系列MNI, CSL-RD, ICM
凹槽寬度4 mm C 溝槽
電纜帶電纜
連接方式型電子 PNP
合格證書UL (Underwriters Laboratories), cULus, RoHS
防護等級IP65, IP67
低環境溫度-30 ?C
高環境溫度80 ?C
大的電壓降≤ 2,5 V
換向電流(開關電流)，直流電，大值.0.1 A
開關點精度?0,1 mT
開關邏輯電路常開
顯示發光二極管
發光二極管狀態顯示黃色
電氣連接 2, 螺紋尺寸M12, 多芯插頭
電氣連接 2, 極數3-針
小工作電壓 DC10 V DC
大工作電壓 DC30 V DC
防短路能力短路保護, 反極性保護
沖擊阻力30 g / 11 ms
振動阻力10 - 55 Hz, 1 mm
電纜長度 L0.3 m
安裝螺釘組合情況：活塞環開口（槽縫）與內六角
材料：外殼聚酰胺(尼龍) 增強型玻璃纖維
特點
適用于 4 mm C型插槽
從螺母上方安裝（“插入式”安裝）
堅固的外殼
指示輸出狀態的 LED
組合安裝螺釘、六角插座、溝槽螺釘
確、可靠、靈活

安沃馳AVENTICS傳感器, 系列 ST6 R412022857
ST6-PN-K10U-030
磁性接近傳感器
安沃馳 ST6 系列傳感器適用于安裝在 6 mm T-槽中以及氣缸上。它們適合安裝到所有安沃馳圓形氣缸、拉桿氣缸以及型材氣缸上。憑借其優化、緊湊的外形，該傳感器可以嵌入到現有溝槽中，并集成到任何機器環境中，甚至使用傳感器固定。傳感器側面的固定肋有助于實現簡單的安裝，包括難以碰到的位置或在頭頂上方組裝。耐用的安裝螺釘將傳感器固定在所需位置，并可承受沖擊或振動。
規格
直接安裝用于系列PRA, PRE, CCI, KPZ, SSI, GPC, CVI
間接安裝用于系列TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
凹槽寬度6 mm T-溝槽
電纜帶電纜
連接方式型電子 PNP
額定電流，接通狀態< 30 mA
靜態電流（無負荷）< 8 mA
滯環≥ 0,2 mT
合格證書CE認證, cULus, RoHS, UL (Underwriters Laboratories)
防護等級IP65, IP67, IP69K
低環境溫度-30 ?C
高環境溫度80 ?C
大的電壓降≤ 2,5 V
換向電流(開關電流)，直流電，大值.0.13 A
工作頻率1000 Hz
開關點精度?0,1 mT
開關邏輯電路常開
發光二極管狀態顯示黃色
電氣連接 2, 類型開放式電纜終端
電氣連接 2, 極數3-針
小工作電壓 DC10 V DC
大工作電壓 DC30 V DC
防短路能力短路保護, 反極性保護
沖擊阻力30 g / 11 ms
振動阻力10 - 55 Hz, 1 mm
特點
適用于標準化 6 mm 溝槽的通用傳感器
從螺母上方安裝（“插入式”安裝）
具有不同導線長度和連接的各類版本
組合安裝螺釘、六角插座、溝槽螺釘
提供 ATEX 認證型號
有高低溫版的橡膠密封。

安沃馳AVENTICS傳感器, 系列 ST6 R412022863
ST6-PN-M12R-030
磁性接近傳感器
安沃馳 ST6 系列傳感器適用于安裝在 6 mm T-槽中以及氣缸上。它們適合安裝到所有安沃馳圓形氣缸、拉桿氣缸以及型材氣缸上。憑借其優化、緊湊的外形，該傳感器可以嵌入到現有溝槽中，并集成到任何機器環境中，甚至使用傳感器固定。傳感器側面的固定肋有助于實現簡單的安裝，包括難以碰到的位置或在頭頂上方組裝。耐用的安裝螺釘將傳感器固定在所需位置，并可承受沖擊或振動。
規格
直接安裝用于系列PRA, PRE, CCI, KPZ, SSI, GPC, CVI
間接安裝用于系列TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
凹槽寬度6 mm T-溝槽
電纜帶電纜
連接方式型電子 PNP
額定電流，接通狀態< 30 mA
靜態電流（無負荷）< 8 mA
滯環≥ 0,2 mT
合格證書CE認證, cULus, RoHS, UL (Underwriters Laboratories)
防護等級IP65, IP67, IP69K
低環境溫度-30 ?C
高環境溫度80 ?C
大的電壓降≤ 2,5 V
換向電流(開關電流)，直流電，大值.0.13 A
工作頻率1000 Hz
開關點精度?0,1 mT
開關邏輯電路常開
發光二極管狀態顯示黃色
電氣連接 2, 螺紋尺寸M12x1, 多芯插頭
電氣連接 2, 極數4-針
小工作電壓 DC10 V DC
大工作電壓 DC30 V DC
防短路能力短路保護, 反極性保護
沖擊阻力30 g / 11 ms
振動阻力10 - 55 Hz, 1 mm
特點
適用于標準化 6 mm 溝槽的通用傳感器
從螺母上方安裝（“插入式”安裝）
具有不同導線長度和連接的各類版本
組合安裝螺釘、六角插座、溝槽螺釘
提供 ATEX 認證型號
有高低溫版的橡膠密封。

安沃馳AVENTICS傳感器, 系列 ST6 R412022871
ST6-R3-K10U-030
磁性接近傳感器
安沃馳 ST6 系列傳感器適用于安裝在 6 mm T-槽中以及氣缸上。它們適合安裝到所有安沃馳圓形氣缸、拉桿氣缸以及型材氣缸上。憑借其優化、緊湊的外形，該傳感器可以嵌入到現有溝槽中，并集成到任何機器環境中，甚至使用傳感器固定。傳感器側面的固定肋有助于實現簡單的安裝，包括難以碰到的位置或在頭頂上方組裝。耐用的安裝螺釘將傳感器固定在所需位置，并可承受沖擊或振動。
規格
直接安裝用于系列PRA, PRE, CCI, KPZ, SSI, GPC, CVI
間接安裝用于系列TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
凹槽寬度6 mm T-溝槽
電纜帶電纜
連接方式型簧片型
滯環≥ 0,2 mT
開關容量3 針管道：大  6 W
合格證書CE認證, cULus, RoHS, UL (Underwriters Laboratories)
防護等級IP65, IP67, IP69K
低環境溫度-30 ?C
高環境溫度80 ?C
大的電壓降I*Rs
換向電流(開關電流)，直流電，大值.0.3 A
換向電流(開關電流)，交流電，大值.0.5 A
工作頻率400 Hz
開關點精度?0,1 mT
開關邏輯電路常開
發光二極管狀態顯示黃色
電氣連接 2, 類型開放式電纜終端
電氣連接 2, 極數3-針
小工作電壓 DC10 V DC
大工作電壓 DC30 V DC
小工作電壓 AC10 V AC
工作電壓 AC，大值30 V AC
防短路能力反極性保護
特點
適用于標準化 6 mm 溝槽的通用傳感器
從螺母上方安裝（“插入式”安裝）
具有不同導線長度和連接的各類版本
組合安裝螺釘、六角插座、溝槽螺釘
提供 ATEX 認證型號
有高低溫版的橡膠密封。

安沃馳AVENTICS傳感器, 系列 ST6 R412022872
ST6-R3-M08R-030
磁性接近傳感器
安沃馳 ST6 系列傳感器適用于安裝在 6 mm T-槽中以及氣缸上。它們適合安裝到所有安沃馳圓形氣缸、拉桿氣缸以及型材氣缸上。憑借其優化、緊湊的外形，該傳感器可以嵌入到現有溝槽中，并集成到任何機器環境中，甚至使用傳感器固定。傳感器側面的固定肋有助于實現簡單的安裝，包括難以碰到的位置或在頭頂上方組裝。耐用的安裝螺釘將傳感器固定在所需位置，并可承受沖擊或振動。
規格
直接安裝用于系列PRA, PRE, CCI, KPZ, SSI, GPC, CVI
間接安裝用于系列TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
凹槽寬度6 mm T-溝槽
電纜帶電纜
連接方式型簧片型
滯環≥ 0,2 mT
開關容量3 針管道：大  6 W
合格證書CE認證, cULus, RoHS, UL (Underwriters Laboratories)
防護等級IP65, IP67
低環境溫度-30 ?C
高環境溫度80 ?C
大的電壓降≤ 0,1 V
換向電流(開關電流)，直流電，大值.0.3 A
換向電流(開關電流)，交流電，大值.0.5 A
工作頻率400 Hz
開關點精度?0,1 mT
開關邏輯電路常開
發光二極管狀態顯示黃色
電氣連接 2, 螺紋尺寸多芯插頭, M8x1
電氣連接 2, 極數3-針
小工作電壓 DC10 V DC
大工作電壓 DC30 V DC
小工作電壓 AC10 V AC
工作電壓 AC，大值30 V AC
防短路能力反極性保護
特點
適用于標準化 6 mm 溝槽的通用傳感器
從螺母上方安裝（“插入式”安裝）
具有不同導線長度和連接的各類版本
組合安裝螺釘、六角插座、溝槽螺釘
提供 ATEX 認證型號
有高低溫版的橡膠密封。

安沃馳AVENTICS傳感器, 系列 ST6 R412022873
ST6-R3-M08T-030
磁性接近傳感器
安沃馳 ST6 系列傳感器適用于安裝在 6 mm T-槽中以及氣缸上。它們適合安裝到所有安沃馳圓形氣缸、拉桿氣缸以及型材氣缸上。憑借其優化、緊湊的外形，該傳感器可以嵌入到現有溝槽中，并集成到任何機器環境中，甚至使用傳感器固定。傳感器側面的固定肋有助于實現簡單的安裝，包括難以碰到的位置或在頭頂上方組裝。耐用的安裝螺釘將傳感器固定在所需位置，并可承受沖擊或振動。
規格
直接安裝用于系列PRA, PRE, CCI, KPZ, SSI, GPC, CVI
間接安裝用于系列TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
凹槽寬度6 mm T-溝槽
電纜帶電纜
連接方式型簧片型
滯環≥ 0,2 mT
開關容量3 針管道：大  6 W
合格證書CE認證, cULus, RoHS, UL (Underwriters Laboratories)
防護等級IP65, IP67
低環境溫度-30 ?C
高環境溫度80 ?C
大的電壓降I*Rs
換向電流(開關電流)，直流電，大值.0.3 A
換向電流(開關電流)，交流電，大值.0.5 A
工作頻率400 Hz
開關點精度?0,1 mT
開關邏輯電路常開
發光二極管狀態顯示黃色
電氣連接 2, 螺紋尺寸多芯插頭, M8x1
電氣連接 2, 極數3-針
小工作電壓 DC10 V DC
大工作電壓 DC30 V DC
小工作電壓 AC10 V AC
工作電壓 AC，大值30 V AC
防短路能力反極性保護
特點
適用于標準化 6 mm 溝槽的通用傳感器
從螺母上方安裝（“插入式”安裝）
具有不同導線長度和連接的各類版本
組合安裝螺釘、六角插座、溝槽螺釘
提供 ATEX 認證型號
有高低溫版的橡膠密封。

安沃馳AVENTICS傳感器, 系列 ST6 R412022874
ST6-R3-M08U-030
磁性接近傳感器
安沃馳 ST6 系列傳感器適用于安裝在 6 mm T-槽中以及氣缸上。它們適合安裝到所有安沃馳圓形氣缸、拉桿氣缸以及型材氣缸上。憑借其優化、緊湊的外形，該傳感器可以嵌入到現有溝槽中，并集成到任何機器環境中，甚至使用傳感器固定。傳感器側面的固定肋有助于實現簡單的安裝，包括難以碰到的位置或在頭頂上方組裝。耐用的安裝螺釘將傳感器固定在所需位置，并可承受沖擊或振動。
規格
直接安裝用于系列PRA, PRE, CCI, KPZ, SSI, GPC, CVI
間接安裝用于系列TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
凹槽寬度6 mm T-溝槽
電纜帶電纜
連接方式型簧片型
滯環≥ 0,2 mT
開關容量3 針管道：大  6 W
合格證書CE認證, cULus, RoHS, UL (Underwriters Laboratories)
防護等級IP65, IP67
低環境溫度-30 ?C
高環境溫度80 ?C
大的電壓降I*Rs
換向電流(開關電流)，直流電，大值.0.3 A
換向電流(開關電流)，交流電，大值.0.5 A
工作頻率400 Hz
開關點精度?0,1 mT
開關邏輯電路常開
發光二極管狀態顯示黃色
電氣連接 2, 螺紋尺寸多芯插頭, M8x1
電氣連接 2, 極數3-針
小工作電壓 DC10 V DC
大工作電壓 DC30 V DC
小工作電壓 AC10 V AC
工作電壓 AC，大值30 V AC
防短路能力反極性保護
特點
適用于標準化 6 mm 溝槽的通用傳感器
從螺母上方安裝（“插入式”安裝）
具有不同導線長度和連接的各類版本
組合安裝螺釘、六角插座、溝槽螺釘
提供 ATEX 認證型號
有高低溫版的橡膠密封。

安沃馳AVENTICS傳感器, 系列 SN6 R412000823
SN6-R2-DB09-024 ATEX 3GD
SN6 系列磁性接近傳感器
安沃馳 SP1 系列磁簧傳感器適配拉桿氣缸，其耐熱抗震的特點非常適合嚴苛應用。
規格
間接安裝用于系列TRB, ITS
連接方式型簧片型
合格證書ATEX
防護等級IP65
低環境溫度-10 ?C
高環境溫度50 ?C
換向電流(開關電流)，直流電，大值.0.1 A
換向電流(開關電流)，交流電，大值.0.1 A
開關點精度?0,1 mT
發光二極管狀態顯示黃色
電氣連接 2, 螺紋尺寸多芯插頭, B型 工業
電氣連接 2, 極數2-針
小工作電壓 DC21.6 V DC
大工作電壓 DC26.4 V DC
小工作電壓 AC210 V AC
工作電壓 AC，大值240 V AC
防短路能力反極性保護
材料：外殼聚醚氨
特點
觸點類型：簧片
ATEX
變型：form B、工業
2 針
耐熱
