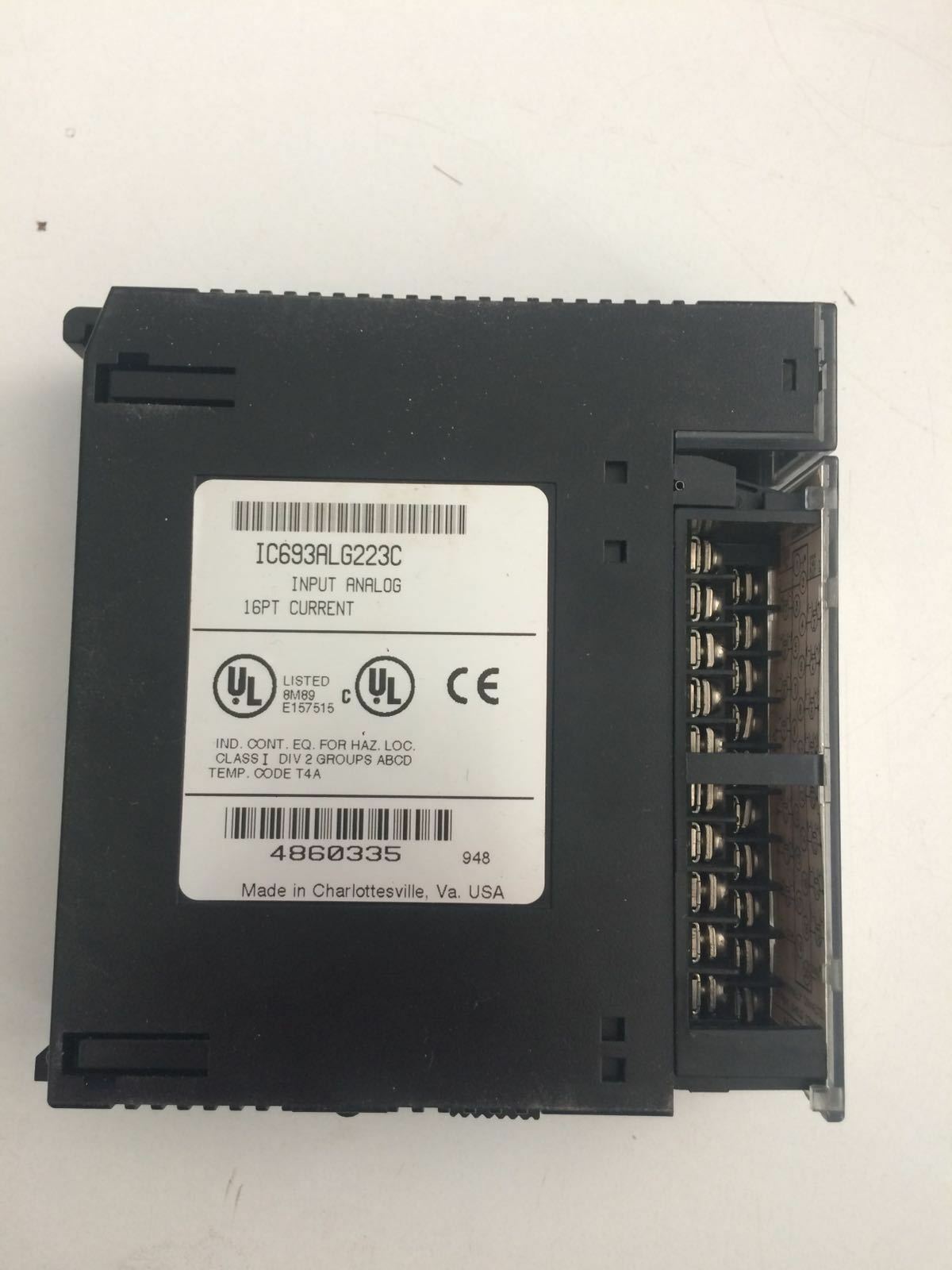

IC693ALG223是一款專為工業自動化設計的模擬電流輸入模塊，它能夠接收并處理來自傳感器或其他設備的模擬電流信號，將這些信號轉換為數字信號，以便在PLC或其他控制系統中進行進一步的處理和分析。該模塊通常用于需要高精度模擬量輸入的工業應用中，如流程控制、自動化生產線等。

電氣參數

1. 輸入?yún)?shù)

輸入類型：模擬電流輸入

通道數：16個獨立和單端通道

輸入范圍：

可配置為以下三個范圍中的任何一個：

4至20 mA

0至20 mA

4至20 mA增強型

精度：具體精度值需參考產品手冊，但通常GE的模擬輸入模塊會提供較高的精度以滿足工業應用需求。

2. 報警功能

高低報警：每個量程都有高低報警功能，用戶可根據需要設置報警限值。

增強型功能：在4至20 mA增強型范圍內，可設置低報警限值，以便通過明線故障檢測來檢測輸入電流。

3. 電源要求

電源消耗：從控制器背板上5 VDC總線消耗120 mA電流，同時需要來自用戶提供的 24 VDC電源的65 mA以上電流環路。

4. 其他電氣參數

更新速率：標準更新速率為6 ms

隔離性能：隔離為250 VAC連續或1500 VAC一分鐘，確保信號之間的電氣隔離。

信號轉換：模擬值在轉換器的整個范圍內進行調整，工廠校準可調整每位的模擬值。

產品特點

高精度：提供高精度的模擬電流輸入，滿足工業應用對精度的嚴格要求。

靈活配置：支持多種輸入范圍配置，適應不同的應用場景。

報警功能：具備高低報警功能，提高系統的安全性和可靠性。

易于集成：可與GE的PACSystems系列90-30 RX3i或其他兼容系統無縫集成。

應用場景

IC693ALG223廣泛應用于工業自動化領域，如流程控制、自動化生產線、機器人控制等，為這些應用提供高精度、高可靠性的模擬電流輸入解決方案。

注意事項

在使用前，請務必參考產品手冊或聯系制造商以獲取最準確、最詳細的電氣參數和使用指南。

確保模塊的輸入信號在允許的范圍內，以避免損壞模塊或影響測量精度。

在安裝和接線過程中，請遵循相關的安全規定和最佳實踐。
