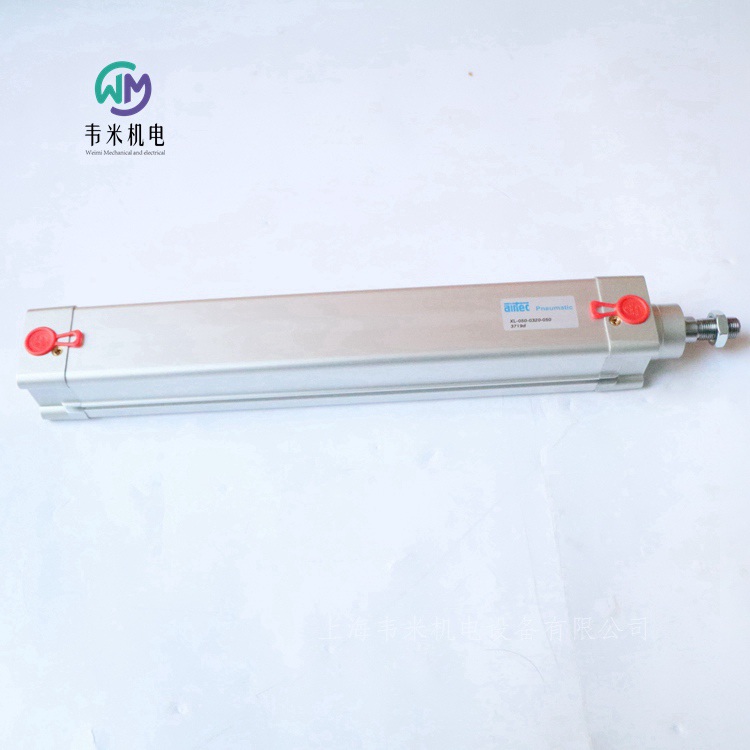

德國AIRTEC型材氣缸XL-050-0320-050，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

德國AIRTEC愛爾泰克型材氣缸XL系列
技術特點
直徑：32 mm至125 mm
大行程：2.800 mm
溫度范圍：-20?C… 80?C
緩沖長度： 27...44mm?
接口：G1/8、G1/4、G3/8、G1/2
6bar時的理論作用力：420...6480N
活塞桿螺紋：M10x1.25、M12x1.25、M16x1.5、M20x1.5、M27x2
工作原理：1...10bar（14.5...145psi）
ATEX：可選
版本：
低溫型-40?C… 80?C
高溫型-10?C… 150?C
低摩擦設計
介質：根據ISO 8573-1:2010，7:2:4級，過濾、無油和干燥的壓縮空氣，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10?C。
材料：
氣缸管:鋁材（陽極氧化處理)
端蓋:壓鑄鋁（涂漆處理)
活塞桿:鍍鉻（標準)–不銹鋼
密封:PU/NBR
雙作用氣缸，兩側具有可調節的氣動末端位置阻尼。帶有位置檢測功能，可通過氣缸開關進行非接觸式位置查詢。
可根據要求提供特殊行程長度。
XL=基本版本。
XLBS=帶氣動制動的氣缸。
XLR=鎖緊裝置緩沖。
000-不銹鋼活塞桿
050-標準（鍍鉻銹鋼活塞桿)
070-雙活塞桿，活塞直徑32-63 mm
400-不銹鋼雙頭活塞桿
450-雙頭活塞桿，
設計與功能
雙作用鋁制氣缸帶有整套傳感器槽、可調襯墊和接近傳感器的永磁鐵。傳感器可以直接安裝在鋁制的槽中。標i淮行程長度參看下表，附加長度可按用戶要求提供。
這個系列的閥門符合94/9/EG (ATEX)標準，設計為防爆型。
050, 054, 000, 004
雙作用，兩側可調，氣動末端位置阻尼，位置檢測
152, 102
雙作用，兩側可調，氣動末端位置阻尼
450, 454, 400, 404
雙作用，連續活塞桿，兩側可調，氣動末端位置阻尼，位置檢測
552, 502
雙作用連續活塞桿，兩側可調，氣動末端位置阻尼
德國愛爾泰克AIRTEC型材氣缸訂貨型號：
XL-050-0075-050
XL-032-1000-050
XL-050-0160-050
XL-050-0320-050
XL-050-0100-050
XL-050-0025-050
XL-050-0050-050
XL-050-0200-050

德國AIRTEC氣動閥P-05系列
連接G1/8
標稱寬度6 mm
溫度范圍-10?C… 70?C
介質過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，7:2:4?級，無腐蝕性成分。作為減損，壓力露點須至少比低環境溫度低10?C。
材料外殼：鋁陽極氧化，密封：NBR和POM，
內部零件：鋁、不銹鋼和Ms
可提供符合2014/34/EU（ATEX）的版本。
氣動柱塞閥。向閥門施加壓力。
德國AIRTEC氣動閥
P-05-310
P-05-311
P-05-312
P-05-320
P-05-320-Q
P-05-322
P-05-322-Q
P-05-510
P-05-511
P-05-520
P-05-520-Q
P-05-522
P-05-530
P-05-533
P-05-534

德國AIRTEC氣動閥P-07系列
技術特點
連接：G1/4
標稱寬度：9 mm
溫度范圍：-10?C… 70?C
ATEX：可選
閥門型號：
3/2路、二位五通、3/3路
介質過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，7:2:4?級，無腐蝕性成分。作為減損，壓力露點須至少比低環境溫度低10?C。
材料外殼：鋁陽極氧化，密封：NBR和POM，
內部零件：鋁、不銹鋼和Ms
可提供符合2014/34/EU（ATEX）的版本
氣動柱塞閥。向閥門施加壓力。
德國AIRTEC氣動閥
P-07-310
P-07-311
P-07-320
P-07-510
P-07-511
P-07-520
P-07-522
P-07-530
P-07-533
P-07-534

德國AIRTEC氣動閥P-12
連接G1/2
標稱寬度14 mm
溫度范圍-10?C… 70?C
介質過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，7:2:4?級，無腐蝕性成分。作為減損，壓力露點須至少比低環境溫度低10?C。
材料外殼：鋁陽極氧化，密封：NBR和POM，
內部零件：鋁、不銹鋼和Ms
可提供符合2014/34/EU（ATEX）的版本。
氣動柱塞閥。向閥門施加壓力。
德國AIRTEC氣動閥：
P-12-310
P-12-320
P-12-322
P-12-510
P-12-511
P-12-520
P-12-522
P-12-522-Q
P-12-530
P-12-533
P-12-534

德國AIRTEC快速排氣閥SE系列
溫度范圍-10?C… 70?C
介質過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，7:2:4?級，無腐蝕性成分。作為減損，壓力露點須至少比低環境溫度低10?C。
材料外殼：鋁陽極氧化，密封件：NBR
可提供符合2014/34/EU（ATEX）的版本。
從控制閥流向1的空氣流向2（油缸連接）暢通無阻。
當控制閥切換至排氣時，1變?yōu)闊o壓狀態。快速排氣閥將流量從2切換到3.d。h、 氣缸中的空氣在3點時直接向外流動。
可在3時使用消音器以降低噪音。為避免積聚壓力，消音器應足夠大。3處的螺紋大于2和1處的螺紋。
德國愛爾泰克AIRTEC快速排氣閥型號：
SE-12
SE-14
SE-18

德國AIRTEC愛爾泰克機械閥E-25系列
技術特點
連接：M5
標稱寬度：2 mm
溫度范圍：-10?C… 70?C
工作原理：0...12bar
流量：80nl/min
重量： 0.5kg
閥門版本：
二位三通彈簧復位
設計與功能
型號ER-25-310和ER-28-310:進氣口1必須作為進氣用。
型號ER-18-310和ER-18-510:所有進氣口可互換。
用于真空(-0.95 ... 12 bar/-14…175 psi)，訂貨號:E-18-310-Q和E-18-510-Q.
操作：
柱塞、滾柱桿、，
帶怠速回位的滾輪桿，手動桿
介質
根據ISO 8573-1:2010，7:2:4級，過濾、無油和干燥的壓縮空氣，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10?C。
材料
外殼：鋁陽極氧化，密封件：丁腈橡膠，內部零件：不銹鋼和Ms，桿：不銹鋼（E），塑料（ER，EL），輥：不銹鋼（ER）、塑料（EL），杠桿：Ms
機械操作閥座閥。
二位三通換向閥
E-25-310
二位三通，單線圈，機械彈簧，驅動柱塞
ER-25-310
二位三通，單線圈，機械彈簧，驅動輥桿
EL-25-310
二位三通，單線圈，機械彈簧，驅動輥桿
EH-25-310
3/2路，單線圈，機械彈簧，驅動手柄

德國AIRTEC愛爾泰克E-28系列
技術特點
連接：G1/8
標稱寬度：4 mm
溫度范圍：-10?C… 70?C
工作壓力：0...12bar
流量：210Nl/min
6bar時的換擋力：16/9N
重量：0.06kg
ATEX：可選
閥門版本：
二位三通
設計與功能
型號ER-25-310和ER-28-310:進氣口1必須作為進氣用。
型號ER-18-310和ER-18-510:所有進氣口可互換。
用于真空(-0.95 ... 12 bar/-14…175 psi)，訂貨號:E-18-310-Q和E-18-510-Q.
操作：
手動、滾輪桿
介質：過濾、無油和干燥的壓縮空氣，符合ISO 8573-1:2010，7:2:4?級，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10?C。
材料外殼：鋁陽極氧化，密封件：丁腈橡膠，內部零件：鋁、不銹鋼和Ms，活塞，杠桿：不銹鋼，輥：根據指令2014/34/EU，無潛在火源的塑料產品，適用于危險區域。
機械操作閥座閥。
E-28-310
3/2路，單線圈，機械彈簧，驅動柱塞
ER-28-310
3/2路，單線圈，機械彈簧，驅動輥桿

德國AIRTEC愛爾泰克E-18系列機械閥
技術特點
連接：G1/8
標稱寬度：4 mm
溫度范圍：-10?C… 70?C
工作壓力：0...12bar
流量：320Nl/min
閥門版本：
3/2路、二位五通
操作：
活塞、滾柱桿、帶怠速回位的滾柱桿
設計與功能
型號ER-25-310和ER-28-310:進氣口1必須作為進氣用。
型號ER-18-310和ER-18-510:所有進氣口可互換。
用于真空(-0.95 ... 12 bar/-14…175 psi)，訂貨號:E-18-310-Q和E-18-510-Q.
介質：過濾、無油和干燥的壓縮空氣，符合ISO 8573-1:2010，7:2:4?級，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10?C。
材料外殼：鋁陽極氧化，密封件：NBR，內部零件：不銹鋼和Ms，桿：不銹鋼（E），塑料（ER，EL），輥：塑料，杠桿：鋁陽極化，Ms
機械操作換向閥。
E-18-310
3/2路，單線圈，機械彈簧，驅動柱塞
ER-18-310
3/2路，單線圈，機械彈簧，驅動輥提升
EL-18-310
3/2路，單線圈，機械彈簧，帶空回位的驅動輥桿
E-18-510
二位五通，單線圈，機械彈簧，驅動柱塞
ER-18-510
二位五通，單線圈，機械彈簧，驅動輥桿
EL-18-510
二位五通，單線圈，機械彈簧，帶怠速回位的驅動輥桿

德國AIRTEC愛爾泰克單向節流閥DR系列
技術特點
連接：M5…G1/2
標稱寬度：0.5…7 mm
溫度范圍：-10?C… 70?C
介質：過濾、無油和干燥的壓縮空氣，符合ISO 8573-1:2010，7:2:4?級，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10?C。
外殼材料：鋁陽極氧化，密封件：NBR
可以通過調節節氣門軸來調節節氣門方向上的空氣流量。與節氣門方向相反，空氣流經非節流單向閥。
節流閥軸通過調整襯套中的摩擦環固定，以防意外調整，閥DR-10通過鎖緊螺母固定。測量摩擦力，以便用手輕松旋轉主軸。
訂貨型號：DR-25 DR-18 DR-14 DR-10
連接M5 G1/8 G1/4 G1/2
標稱寬度1-2（mm）0.5至1.5 0.5至2 1至5 1.7
標稱寬度2-1（mm）2.5 4.5 7.5 11
流量1-2（Nl/min）5至40 5至90 50至600 50至600
流量2-1（Nl/min）120 480 1300 1400
工作壓力0.5...10 0.5...10 0.5...10 2...10
重量0.034 0.040 0.098 0.215


真空發生器概念
柱型發生器由氣缸的幾何形狀而得名。發生器分散吸收供應壓力，按照內部的路線達到發生器的中心。氣流通過擋板上的孔向下運動，并且沿各個方向加速，直到在噴射點1達到所需的分速度或者超音速。在這一點空氣擴散形成真空（文氏管原理)。在點2處,加速的氣流與吸進的空氣混合。在點3處，空氣速度減小，氣流通過空氣消聲器直接向上運動。在點2的外徑處鉆了許多真空接管口，用來連接一個發生器上的幾個吸盤。
所有的接管口都保持真空，即便一個或幾個吸盤接近空氣壓力。此時不需要附加的閥門或者壓力控制器。這樣可減少啟動成本，增加操作安全性。
新的機體設計使得發生器具有高效率。真空度達到40%以上，與多相真空發生器相比，在同樣的耗氣量下,柱型發生器就可以保持良好的性能。這種簡潔的形式，輕便的設計，為真空技術的應用開辟了新的領域。
德國AIRTEC愛爾泰克真空發生器
帶有一個真空口大真空度為85%。
型號：HV-80  HV-150  HV-300  HV-600
訂貨號：43-002-009-001  43-002-017-001  43-002-035-001  43-002-0636-001
大真空度：80%  85%  85%  85%
空氣消耗：  88 Nl/min  170 Nlmin  350 NI/min  630 Nl/min                                           (0.090 Cv)   (0.173 Cv)   (0.356 Cv)   (0.640 Cv)
壓力范圍：4-5 bar        4-5 bar       4-5 bar       4-5 bar
               (0.031 Cv) (58-72.5 psl) (58-72.5 psl) (58-72.5 psl)
真空流：
0%     41 Nl/min    92 NI/min    154 NImin    210 Nl/min
         (58-72.5 psl)   (0.093 Cv)   (0.156 Cv)   (0.213Cv)
20%   31 Nl/min    78 Nl/min     130 NI/min    167 Nl/min
          (0.042Cv)      (0.079 Cv)     (0.132Cv)        (0.170 Cv)
40%    21 NlImin    59 NlImin    102 Nl/min      126 Nl/min
          (0.021 Cv)    (0.060 Cv)     (0.104 Cv)        (0.128 Cv)
60%    10 Nl/min    33 Nl/min    57 Nlmin         77NImin
          (0.010Cv)      (0.033 Cv)     (0.058 Cv)        (0.078 Cv)
1升的擴散時間
20%    0.140s    0.060 s    0.035s    0.025 s
40%    0.480 s   0.190s     0.110 s   0.085 s
60%    1.220 s   0.420s     0.250 s   0.190 s
德國AIRTEC愛爾泰克真空發生器訂貨型號：
HV-133
HV-333
HV-533

德國AIRTEC愛爾泰克氣控閥L-25系列：
技術特點
連接：M5
標稱寬度：3.2mm
溫度范圍：-10?C… 70?C
ATEX：可選
閥門版本：
二位三通、二位五通
介質：過濾、無油和干燥的壓縮空氣，符合ISO 8573-1:2010，7:2:4?級，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10?C。
材料外殼：鋁陽極氧化，密封件：NBR和POM，內部零件：鋁，不銹鋼和Ms版本，符合2014/34/EU（ATEX）。
氣動換向閥。向閥門施加壓力。
設計與功能
當控制口10或12氣動信號換向。
L-25-520-Q用于真空(-0.95 ... 10 bar/-14 ... 175 psi)。
L-25系列的閥適用于防爆場合，符合歐洲94/9/EG (ATEX)防爆標準。
L-25-311
二位三通，單線圈，機械彈簧
L-25-320
二位三通，雙線圈
L-25-511
二位五通，單線圈，機械彈簧
L-25-520
二位五通，雙線圈
訂貨型號：L-25-311 L-25-320 L-25-511 L-25-520
工作壓力：1...10bar
控制壓力：2...10bar
流量（Nl/min）：160Nl/min
重量：0.065kg、 0.068kg、 0.084kg、 0.085kg

德國AIRTEC型材氣缸XL-050-0320-050
