河北過濾器完整性測量儀  測試原理、滲透性計算

原理是讓已知粘度和密度的實驗流體通過多孔試樣，并測定其壓降與體積流量。

本測試儀按照國家標準設計生產，滲透通量通過如下公式計算： Kv

μ為反映多孔材料特征的參數透過系數，m2；hn為氣體的粘度，Pa?s；

Q 為氣體流量，m3/s；L 為樣品厚度，m；A 為氣體通過多孔體的面

積，m2；DP 為壓差，Pa；Kv 為空氣中水蒸汽含量的修正系數（干燥氣體時，Kv=1）。

河北過濾器完整性測量儀  水侵入法膜完整性測試(WIT法)的操作順序

1. 將疏水過濾器的上游充滿水

2. 關閉所有上游的閥門

3. 連接完整性測試儀  BQS-19

4. 啟動測試：測試儀自動進行WIT測試

5. 測試完成同時打印測試結果

6. 打開濾殼底部的排污閥徹底排掉濾殼中的水

7. 打開濾殼的進氣口和排污閥通入壓縮空氣

8. 開始過濾系統的過濾操作

應用范圍：

圓片濾膜（Disc membrane）：Φ25mm至Φ300mm的各種濾膜

標準折疊式濾芯 (Standard cartridge)：2.5″至40″，1芯至15芯

囊式濾芯 (Capsule)

小型濾芯 (Mini cartridge)

空氣過濾器的檢測   2.5″至40″

儀器的特點與優勢：

1 采用標準化的自動濾材浸潤程序：通過一個標準化的自動濾材浸潤程序，保證濾材完全被液體浸潤，同時啟動后續的測試工作, 不會影響下游的無菌狀態，滿足了在線測試的要求。

2 數據處理技術先進：采用了先進的人工智能技術，實時采集不斷變化的表觀擴散流數據流，用于分析識別擴散流、粘性流模式，可以準確指認濾芯起泡點值，對濾膜/濾芯泡點的測試結果與真實的細菌截流性能關聯性更好。

3 超大容量的數據存儲功能，可保存500組測試結果及其測試曲線。

4 我們BQS-19全自動過濾器完整性測試儀是目前國內唯一一家能通過實測過濾器的上游體積而得到實際擴散流的檢測儀器。

5 由于采用了先進的算法和濾波手段，使儀器具有了可與國外檢測儀相媲美的穩定性和可靠性，解決了國內儀器不穩定性的通病。

6 儀器的進氣單元采用了全自動數字控制，大大增加了檢測過程的穩定性，完全摒棄了國內檢測儀還需要生產廠家的專業人員采用調節進氣旋鈕控制進氣速度的原始方法。

7 能實現大容量過濾器的完整性檢測。我們的測試儀針對大容量的過濾器的完整性進行了專門的設計，保證了在測量多芯過濾器時，測量精度不會減弱。

8 儀器的核心部件均采用進口件，并在設計過程中對使用的安全性進行了細致的分析，在保證基本電氣安全和機械安全的前提下，對操作過程的各個環節都進行了安全處理。

多孔材料滲透性測試

首先將干燥的樣品安裝至測試組件內，與測試儀的出口連接；已經潤濕的待測樣品需放入烘箱中烘干，冷卻至室溫后裝入測試組件中；將組件的快接頭與測試儀的出口連接。

測試過程中，首先打開“開關/保壓”按鈕，使測試儀與氣源連通，緩慢調節控制閥（逆時針旋轉），使壓力示數緩慢勻速上升，且隨時關注流量顯示情況，記錄多個壓力對應流量數據（至少5 個），以備后續計算。

參考標準：

GB 5249-1985 可滲透性燒結金屬材料氣泡實驗孔徑的測定

GB 1967-1996 多孔陶瓷孔道直徑實驗方法

孔徑測試

1、孔喉泡點測試

測試前保證“開關/保壓”按鍵及“排氣”按鍵出于彈出狀態（燈滅），將調節閥順時針擰緊。

將待測樣品放入潤濕劑中潤濕（為保證樣品充分潤濕，可將樣品放入潤濕劑中浸漬1 小時以上；或者放入潤濕劑中加熱一段時間再冷

卻至室溫；或者將其放入潤濕劑中負壓浸潤），將充分潤濕的樣品裝入測試組件內。

開始測試時，按下“開關/保壓”按鍵（燈亮），并緩慢調節控制閥（逆時針旋轉），使壓力示數緩慢勻速上升，且隨時關注樣品表面冒泡情況，待有連續氣泡冒出時記錄壓力示數，即為泡點壓力（此壓力也稱為孔喉泡點壓力）。測試結束后按下“排氣”按鍵，將氣排空。

打印操作:當連續的氣泡出現時，即視為泡點，此時按下“記錄”鍵，微型打印機會打印出當前的壓力值和流量值，即泡點值和當前泡點下的流量值。測試結束后，按下“打印”鍵，打印出相關信息以供用戶填寫記錄。

2、完整性測試(耐壓測試)

首先通過泡點儀的微量調節閥控制氣體流量，使得測試壓力逐漸上升，當壓力接近于目標壓力時，減小微量調節閥的開度，緩慢增加壓力，同時觀察過濾器透過側冒泡情況。

當測試壓力達到預定值后，關小微量調節閥及進氣開關閥，觀察壓力下降情況。通過秒表記錄保壓時間，當達到保壓時間后，觀察記錄壓力下降情況。最后通過壓力變化考察膜的完整情況。

3、擴散流（前向流）測試

指當氣體壓力在濾芯起泡點值的80%時，這時還沒有出現大量的氣體穿孔而過，只是少量的氣體先溶解到液相的隔膜中，然后從該液相擴散到另一面的氣相中，這部分氣體稱之為擴散流。

因此本測試過程：首先通過泡點儀的微量調節閥控制氣體流量，使得測試壓力逐漸上升，當壓力接近于泡點壓力80 %時，減小微量調節閥的開度，減緩壓力上升，直至壓力穩定在泡點壓力80 %的壓力。采用氣體流量計直接測試透過過濾器的流量；或者采用量筒收集過濾器透過側的氣體體積，同時采用秒表記錄冒泡的時間，以此計算透過的流量，將測試的流量與過濾器廠家的值進行比較，如果小于最大流量限值，表明過濾器完好，否則需更換過濾器的濾芯。起泡點值只是一個定性的值，從開始起泡到最后的群起泡是一個比較長的過程，不能準確的定量。而測量擴散流值是一個定量值，不但能準確的確定過濾器的完整性，而且還能反應出膜的孔隙率、流量和有效過濾面積等方面的問題，同時擴散流的測試壓力要低于最小泡

點的壓力，能起到保護濾芯、延長濾芯使用壽命的目的，這也就是為什么現在國外濾芯廠家都只用擴散流法測試完整性的原因。

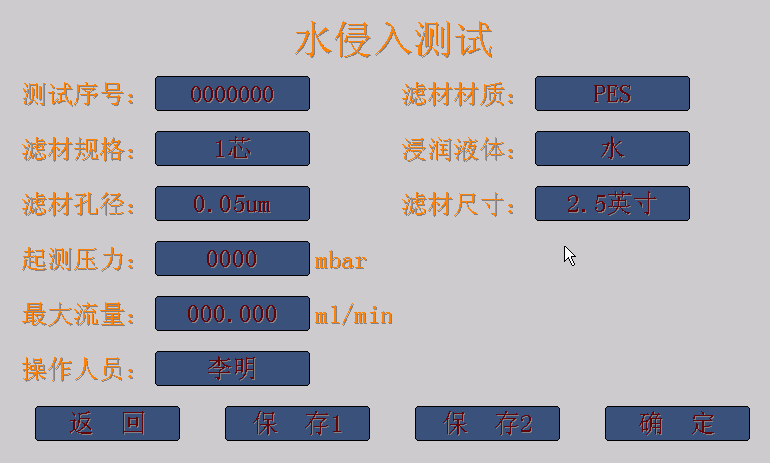

4、水浸入法測試

由于疏水性的多孔濾膜不能被水相溶液潤濕，因此必須采用異丙醇/水的混合溶液、乙醇、專業潤濕劑等來潤濕濾膜。然而，在部分使用條件下，其他浸潤劑將是不允許使用或影響生產的，這就出現了

用純水測試的水入侵法。

水浸入法是在一定的壓力下，測量擠入疏水性濾膜中的水的流量來判斷濾芯的孔徑。孔越小，侵入就越少。最大的侵入發生在最大的

孔。如果孔徑“太大”，水就會穿透過去。在小于臨界壓力的測試壓力作用下，水只能浸入到膜基體中而不能透過。浸入膜基體的水不會與透過膜的水相混淆，浸入是一個極為緩慢的過程，為了在下游端得到水，需要保持很長時間的壓力。

多孔材料滲透性測試

首先將干燥的樣品安裝至測試組件內，與測試儀的出口連接；已經潤濕的待測樣品需放入烘箱中烘干，冷卻至室溫后裝入測試組件中；將組件的快接頭與測試儀的出口連接。

測試過程中，首先打開“開關/保壓”按鈕，使測試儀與氣源連通，緩慢調節控制閥（逆時針旋轉），使壓力示數緩慢勻速上升，且隨時關注流量顯示情況，記錄多個壓力對應流量數據（至少5 個），以備后續計算。

完整性檢測的目的

1、濾芯制造商

—認證

—生產質量控制

2、濾芯用戶

—確認濾芯級別

—確認濾芯正確安裝

—確認濾芯未受損壞

—確認濾芯符合制造規格

—確認此濾芯和那些經制造商認證的濾芯一樣

—工藝認證文件

—批次記錄文件

結論：完整性試驗不是對濾膜中最大膜孔的直接測量

適用于生產環境：

科學的低能耗及外形設計

密封的外置散熱片

無需風扇散熱

無產生顆粒的風險

產品特點

高智能化：測試流程全自動控制，無需人工干預；

高可靠性：檢測精度高，重現性好；

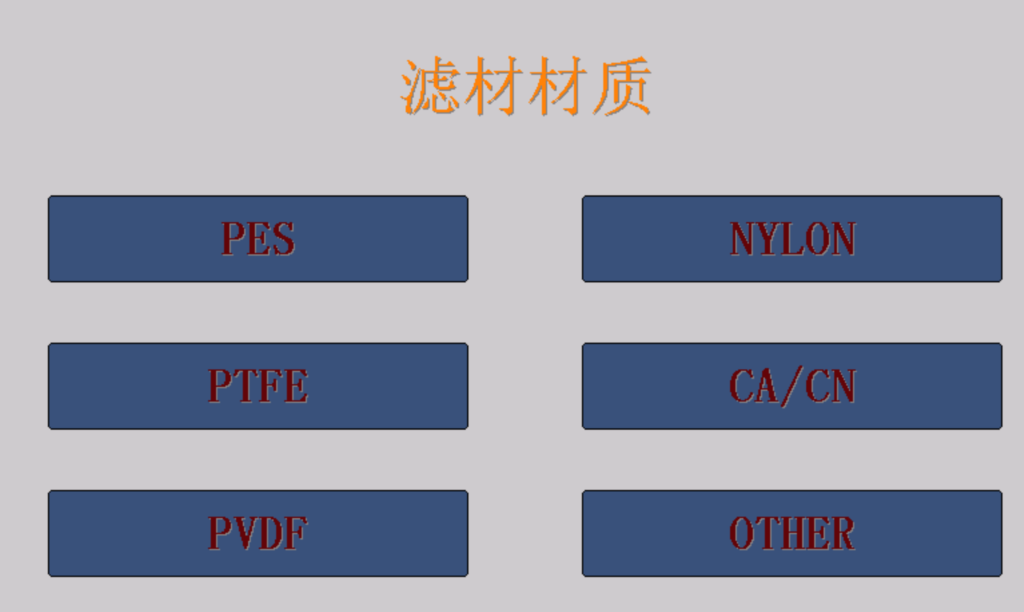

高人性化：中文/英文操作環境，觸摸屏輸入，操作界面友好；

多功能化：可用于測試單芯濾器、多芯濾器，多種測試功能；

高集成化：儀器采用便攜設計，體積小，使用輕便；

高科技化：采用ARM9控制器，Windows CE 6.0系統；

高實用化：數據存儲、實時打印檢測結果，符合GMP的要求。
