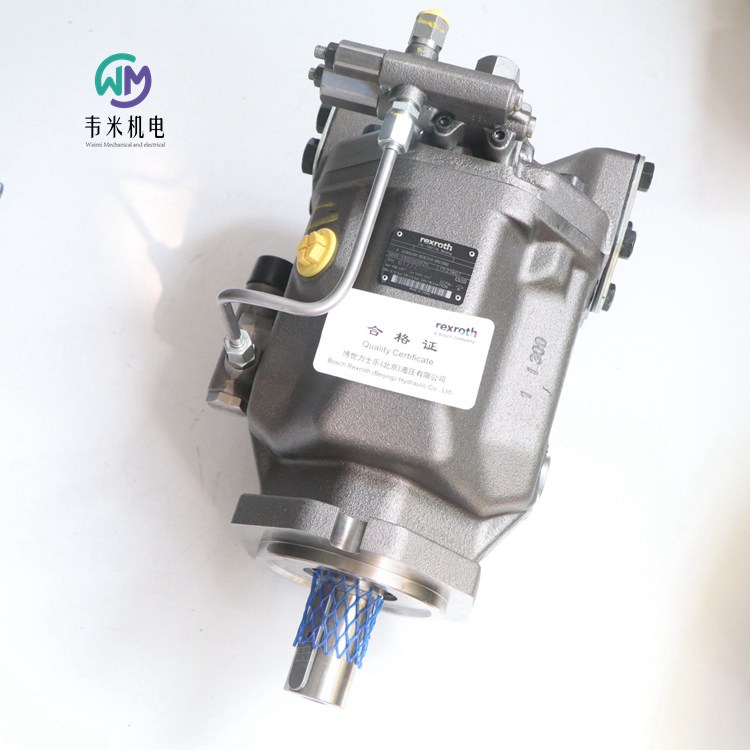

德國REXROTH柱塞泵A10VSO100DFLR/31R-VPA12N00，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH軸向柱塞變量泵
A4VSO
牢固耐用的高壓泵，適用于工業應用
規格 40 … 1000
公稱壓力 350 bar
大壓力 400 bar
開式回路
泵體牢固耐用，使用壽命非常長
低工作噪音
控制響應時間較短
出色的吸油特性
通軸驅動，用于安裝公稱規格相同的其他泵
斜盤式設計
德國力士樂REXROTH柱塞泵訂貨號和型號：
R910999125 AA4VSO180DR/30R-PPB13N00
R900557769 VT-SR7-13/1/A4VS.180HS


力士樂REXROTH軸向柱塞變量泵
A10VSO系列31
——用于液壓開式回路的斜盤結構軸向柱塞變量泵
——流量正比于驅動轉速和排量,并能通過調節斜盤傾角實現無級變量
——ISO標準的安裝法蘭一法蘭連接符合SAE米制一有兩個殼體泄油孔一優良的吸入性能
——允許連續運行壓力可達280 bar一低噪聲
——長壽命
——驅動軸能承受軸向及徑向負載一高的功率╱重量比
——廣范圍的多種控制形式一控制響應時間短
——采用通軸結構工可用于多回路系統
油液，機械排量限制器，高速型
欲廣泛的了解液壓油的選用以及應用情況，請查閱我們的樣本活頁RC 90220(礦物油)?RE90221(環保液壓油液）或RC 90223 (阻燃液壓油液HF) 。采用HF油液或環保液壓油液時，必須考慮到此油液可能使泵的工作參數有所降低，如必須使用，請和我們的技術部門聯系（請在訂貨單上寫明要用液壓油的型號)。
工作粘度范圍
為了得到佳的效率和壽命，我們推薦把油液的工作粘度（在工作溫度下）選在下列范圍內:
Vopt=佳工作粘度16...36 mm2/s
與油箱溫度(開式油路)相關。
粘度范圍的限制粘度的極限值為∶
Vmin = 10 mm2ls ,
短時,在90℃的高允許泄漏油溫度下
Vmax =1000 mm2/s短時
冷起動
溫度范圍
tmin= -25℃
tmax = 90?c
選用工作油液時的注意事項
為了選用正確的液壓油,必須知道油箱中油液工作溫度(開式回路）和環境的溫度的關系。
必須選擇液壓油液，以保證在工作溫度范圍內油液的工作粘度處于佳范圍(Vox)(見選擇圖的陰影部分)?建議在每種場合均選用盡可能高的粘度等級。示例﹔在X?C的環境溫度下，工作油液溫度為60?C。在佳工作粘度范圍(Vopt 3陰影部分）內對應有VG46或VG 68。應選VG 68。
注意∶泄漏油(殼體泄油）溫度受泵的壓力和轉速的影響并總是高于油箱油溫О然而，系統任何地方的高溫度不得超過90?℃。
如果由于極端的工作條件或過高的環境溫度而不能滿足上述條件,請向我們咨詢。
油液的過濾濾油越精細工作液體的清潔度越好，則軸向柱塞泵的壽命越長。
為了保證軸向柱塞元件的正常功能,需要油液的清潔度至少為
NAS1638，9級
ISO/DIS 4406的18/15
如果不能達到上述油液的品質﹖請向我們咨詢。
高速類型
規格140可作為高速類型來選用。此類泵在不改變外形尺寸的情況下，在大排量工況允許更高的轉速(更多的輸出流量)。
機械排量限制器
機械排量限制器僅能用于不通輸的NO0系列泵,通輔泵則不能用。
例外∶帶FE1-,FE1D-和DFE1控制的泵不能用大排量螺釘。
Vg max:用于規格28到140
設定范圍從Vg max到50%Vg max，無級變數
Vg min :用于規格100和140
設定范圍從Vg min到50% Vg max，無級變數
技術數據用礦物油工作有效：
工作壓力范圍一進油側
S口(進口）的壓力
Pabs min  0.8 bar
Pabs max  30 bar
工作壓力范圍一出口側
在B口的壓力
額定壓力Pn  280 bar
峰值壓力Pmax  350 bar
(壓力資料符合DIN 24312)
間歇工作在負載時間為10%時,壓力可達315 bar。溢流閥塊能限制泵的輸出壓力大值，此溢流閥塊直接裝在連接法蘭上，請根據樣本另行訂貨。
殼體泄油壓力
泄漏油(L?L,口)大允許壓力∶
高可比S口的進口壓力高0.5 bar 但不得高于2 bar壓力。
安裝注意事項
安裝位置任選。在試運行時,泵體必須灌滿油液并在工作時保持充滿。
為了減少噪聲,所有的連接管道（進油管﹑壓力油管和殼體泄油管）需用柔性元件和油箱隔離。
必須避免在殼體泄油管道上裝單向閥。個別情況必須和我們商量,而后才能實施。
1.垂直安裝(軸端向上)
2.安裝在油箱內
安裝前先灌滿泵體并使其處于水平狀態。
3.安裝在油箱外面
在安裝前泵水平臥置并灌滿油液。

DG2位調節，直接控制
借助連接到X口的外部切換壓力,泵被設定到大斜盤傾角。此壓力直接作用到變量活塞上,需要至少30 bar的小壓力。只能在Vgmax和Vgmin之間切換泵的排量。
切換壓力Pst 以1:4的比率取決于泵的輸出壓力。
DR壓力控制
壓力控制用于，在控制范圍內使液壓系統中的壓力維持恒壓。因而泵提供的只是系統所需要的油量，其壓力可由控制閥進行無級調節。
DRG壓力控制器，遠程控制
DR的功能和裝置
溢流閥可接在X口用作遠程控制；溢流閥不在DRG控制的供貨范圍內。
控制閥的標準壓差為20 bar 。需先導控制流量為1.5 L/min。
推薦采用下列分離安裝的溢流閥:
DBDH 6（液壓)或者DBETR-so 381在P處帶0.8小孔(電氣)。
管道長不得超過2m 。
DFR/DFR1壓力╱流量控制
除了壓力控制功能外，借助于負載（例如一個小孔)壓差，可改變泵的流量。泵僅提供執行機構的實際流量。
對DFR1，X口和油箱間無連接。
DFLR壓力╱流量╱功率控制
為了在各種工作壓力下達到恒驅動轉矩,軸向柱塞泵的斜盤傾角,因而它的輸出流量要進行變化,使其流量和壓力的乘積維持常數。
在恒功率曲線之下可進行流量控制。
FHD帶壓力截流及與先導壓力成比例的流量控制
泵的斜盤傾角因而其排量,取決于它的X口的先導控制壓力pst x 。
應提供一個恒定壓力Py = 35 bar 到Y口。此壓力控制是可無級調節的。(請在訂貨文件中寫明所需的設定值)。
通軸
A10VSO型泵根據型號代碼提供通軸驅動。通軸驅動的形式用代碼數表示(KB2-K57)。如果制造廠未配上另外的泵,則單一型號即可。
此時出廠包裝包括∶
軸套﹑固定螺釘﹑密封件,如需還可供接頭法蘭。
組合泵
幾個泵的組合可以形成各自獨立的回路∶
如果組合泵包括2A10VSO并需組裝供貨，則兩個訂貨型號要用“ ”連接起來。
訂貨示例∶
A10VSO71DR/31L-PPA12KB3 A10VSO28DR/31L-PSA12N00
德國力士樂REXROTH柱塞泵訂貨號和型號：
R902406178 A10VSO10DR/52R-PPA14N00
R910945178 A10VSO18DFR1/31R-PPA12N00
R910945178 AA10VSO18DFR1/31R-PPA12N00
R910936569 AA10VSO18DRG/31R-PPA12N00
R910903160 A10VSO28DFR/31R-PPA12N00
R910903160 AA10VSO28DFR/31R-PPA12N00
R910910590 A10VSO28DFR1/31R-PPA12N00
R910916805 AA10VSO28DFR1/31R-VPA12N00
R910904363 AA10VSO28DFR/31R-PPA12K01
R910907402 A10VO28DFR/31R-PSC62N00
R910907369 AA10VSO28DR/31R-VPA12N00
R910907403 AA10VSO45DR/31R-PPA12N00
R910916629 AA10VSO45DR/31R-VPA12N00
R910992519 AA10VSO71DFR1/31R-VPA12N00
R902473184 AA10VSO71DFR1/31R-VPA42N00
R910934823 A10VSO100DFLR/31R-PPA12N00
R902460925 AA10VSO100DFLR/31R-VPA12N00
R910921546 A10VSO140DFR1/31R-PPB12N00
R910922983 AA10VSO140DR/31R-PPB12N00
R910920847 A10VSO100DFR1/31R-VPA12N00
R902428405 A10VSO45DFR1/31R-PPA12N00-S1648
R902482660 AA10VSO71DR/31R-VPA42N00
R910922744 AA10VSO100DFR1/31R-PPA12N00
R902544825 A10VSO100DR/31R-PPA12N00
R910990410 AA10VSO10DFR/52R-PPA14N00

力士樂REXROTH壓力傳感器 HM20-2X/160-C-K35-N
R901381345 HM20-23/160-C-K35-N
壓力傳感器，帶模擬輸出 4 … 20 mA，壓力范圍 0 … 160 bar，4 針設備插頭 M12x1，A 編碼，節流元件
信號上升時間短 < 1 ms 用于動態壓力控制。所有與介質接觸的部件均由不銹鋼制成。測量精度高 < 0.5% FS。出色的過載和爆裂行為。
薄膜測量池
模擬量輸出：4 … 20 mA
液壓接口 G1 / 4
壓力通道內的節流元件
4 針設備插頭，M12x1，A 編碼
連接圖 外螺紋 G1/4
壓力 [bar] 160
輸出信號 4 … 20 mA
電源電壓 24 VDC
電插頭 4 針設備插頭，M12x1，A 編碼
指示 否
電氣連接說明 4 針設備插頭，M12 x 1，編碼 A 符合 EN 61076-2-101
符合性說明 CE - 電磁兼容性 2014/30/EURoHS 指令 2011/65/EU
液壓油 HL,HLP,HFC,氮氣（高達 300 bar）
密封元件 NBR
重量 [kg] 0.0606

力士樂REXROTH壓力傳感器 HM 20-2X/100-C-K35-N
R901342024 HM20-22/100-C-K35
R901342024 HM20-23/100-C-K35-N
壓力傳感器，帶模擬輸出 4 … 20 mA，壓力范圍 0 … 100 bar，4 針設備插頭 M12x1，A 編碼，節流元件
信號上升時間短 < 1 ms 用于動態壓力控制。所有與介質接觸的部件均由不銹鋼制成。測量精度高 < 0.5% FS。出色的過載和爆裂行為。
薄膜測量池
模擬量輸出：4 … 20 mA
液壓接口 G1 / 4
壓力通道內的節流元件
4 針設備插頭，M12x1，A 編碼
連接圖 外螺紋 G1/4
壓力 [bar] 100
輸出信號 4 … 20 mA
電源電壓 24 VDC
電插頭 4 針設備插頭，M12x1，A 編碼
指示 否
電氣連接說明 4 針設備插頭，M12 x 1，編碼 A 符合 EN 61076-2-101
符合性說明 CE - 電磁兼容性 2014/30/EURoHS 指令 2011/65/EU
液壓油 HL,HLP,HFC,氮氣（高達 300 bar）
密封元件 NBR
重量 [kg] 0.063

力士樂REXROTH壓力傳感器 HM 20-2X/050-C-K35-N
R901342022 HM20-2X/050-C-K35
R901342022 HM20-22/050-C-K35
壓力傳感器，帶模擬輸出 4 … 20 mA，壓力范圍 0 … 50 bar，4 針設備插頭 M12x1，A 編碼，節流元件
信號上升時間短 < 1 ms 用于動態壓力控制。所有與介質接觸的部件均由不銹鋼制成。測量精度高 < 0.5% FS。出色的過載和爆裂行為。
薄膜測量池
模擬量輸出：4 … 20 mA
液壓接口 G1 / 4
壓力通道內的節流元件
4 針設備插頭，M12x1，A 編碼
連接圖 外螺紋 G1/4
壓力 [bar] 50
輸出信號 4 … 20 mA
電源電壓 24 VDC
電插頭 4 針設備插頭，M12x1，A 編碼
指示 否
電氣連接說明 4 針設備插頭，M12 x 1，編碼 A 符合 EN 61076-2-101
符合性說明 CE - 電磁兼容性 2014/30/EURoHS 指令 2011/65/EU
液壓油 HL,HLP,HFC,氮氣（高達 300 bar）
密封元件 NBR
重量 [kg] 0.0605

力士樂REXROTH壓力傳感器R901342024 HM 20-2X/100-C-K35-N
壓力傳感器，帶模擬輸出 4 … 20 mA，壓力范圍 0 … 100 bar，4 針設備插頭 M12x1，A 編碼，節流元件
信號上升時間短 < 1 ms 用于動態壓力控制。所有與介質接觸的部件均由不銹鋼制成。測量精度高 < 0.5% FS。出色的過載和爆裂行為。
薄膜測量池
模擬量輸出：4 … 20 mA
液壓接口 G1 / 4
壓力通道內的節流元件
4 針設備插頭，M12x1，A 編碼
壓力 [bar]  100
輸出信號  4 … 20 mA
電源電壓  24 VDC
電插頭  4 針設備插頭，M12x1，A 編碼
指示  否
電氣連接說明  4 針設備插頭，M12 x 1，編碼 A 符合 EN 61076-2-101
符合性說明  CE - 電磁兼容性 2014/30/EURoHS 指令 2011/65/EU
液壓油  HL,HLP,HFC,氮氣（高達 300 bar）
密封 NBR
重量 [kg]  0.063




力士樂REXROTH二通方向控制功能插裝閥
LC（標準）
標準系列
規格 16 … 160
組件系列 6X, 2X, 7X
大工作壓力 420 bar
大流量 25000 l/min
帶或不帶衰減阻尼的閥架
2 個面積比
6 種不同的開啟壓力
二通插裝閥是專門用于緊湊油路塊設計的元件。連接 A 和 B 的功率單元安裝在多路閥中符合 ISO 7368 標準的接收孔內，且使用蓋關閉。在大多數情況下，此蓋也是從功率單元控制側到先導控制閥的連接件。
通過使用相應先導控制閥進行控制，功率單元可以應用于壓力、方向和節流功能，或應用于這些功能的組合。通過調節執行機構各個管路的多個流量規格來實現特別有效的解決方案。將元件的功率單元應用于多個功能具有很高的性價比。
二通插裝閥通常由控制蓋 和安裝套件組成。控制蓋包含控制孔和可選行程限制功能、液壓控制方向座閥或符合所需整體功能的梭閥。此外，可以在控制蓋處安裝電動方向滑閥或座閥。安裝套件包括襯套、環（高只能用于 NG32 型號）、閥架、可選帶衰減阻尼或不帶衰減阻尼，以及閉合彈簧。
二通插裝閥的功能與壓力有關。這樣，便可針對功能實現三個關鍵加壓區域。
德國力士樂REXROTH插裝閥訂貨號和型號：
R900912566 LC16A05E7X/
R900912572 LC16A20D7X/
R900910269 LC16A20E7X/
R900912573 LC16A40D7X/
R900934008 LC16A40E7X/V
R900928456 LC16A05E7X/V
R900909251 LC25A05D7X/
R900912580 LC25A20D7X/
R900912574 LC25A40E7X/
R900931131 LC25B40E74/-004
R900909245 LC32A05D7X/
R900912585 LC32A05E7X/
R900912589 LC32A20D7X/
R900906337 LC32A20E7X/
R900922978 LC32B20E7X/-004
R901131754 LC32B20D7X/V
R900912613 LC32B20E7X/
R900912617 LC32B40D7X/
R900912610 LC32B40E7X/
R900909662 LC32A40E7X/
R900929926 LC32A40E7X/V
R900909665 LC32A40D7X/
R900910270 LC25A20E7X/
R900927162 LC25A40D74/-004
R900935732 LC40A40D7X/
R900938000 LC40A20E70/
R900938000 LC40A20E7X/
R900923136 LC16A40D7X/-004
R900937995 LC40A05D7X/
R900937996 LC40A05E7X/
R900938021 LC50A05D7X/
R900929935 LC50A40E7X/
R900710125 LC50A40E7X/V
R900520967 LC80A20E6X/


力士樂REXROTH邏輯安裝閥LC50A40E7X/
插裝閥R900929935 LC50A40E7X/
標稱尺寸50，雙向（A→B，B→A），液壓驅動，活塞式AE
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
座閥
預轉向
開啟壓力4巴
面積比50%
高功率范圍的工業液壓閥
根據液壓符號可靠切換油流向
無保險范圍
環面積B=50%
產品特性
連接類型 ISO 7368
壓力[bar] 420
體積流量[l/min] 3500
活塞符號 符號A40E
連接類型 安裝閥門
標稱尺寸 50
操作類型 帶液壓驅動
連接數 2.
開關位置數量 2.
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 3.020

力士樂REXROTH邏輯閥 LC50A05D7X/
R900938021 LC50A05D7X/
公稱尺寸 50，雙向（A → B，B → A），液壓操作，活塞型 AD
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
座閥
先導式
開啟壓力 0.5 bar
面積比 50%
高性能范圍內的工業液壓閥
根據液壓符號可靠切換油流方向
有遮蓋
環形區域 B=50%
壓力 [bar] 420
活塞符號 A5D
連接類型 插裝閥
標稱尺寸 50
驅動類型 帶液壓操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 3

力士樂REXROTH邏輯閥 LC40A05D7X/
R900937995 LC40A05D7X/
公稱尺寸 40，雙向（A → B，B → A），液壓操作，活塞型 AD
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
座閥
先導式
開啟壓力 0.5 bar
面積比 50%
高性能范圍內的工業液壓閥
根據液壓符號可靠切換油流方向
有遮蓋
環形區域 B=50%
壓力 [bar] 420
活塞符號 A5D
連接類型 插裝閥
標稱尺寸 40
驅動類型 帶液壓操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.76

力士樂REXROTH邏輯閥 LC32B40D7X/
R900912617 LC32B40D7X/
公稱尺寸 32，單向（A → B），液壓操作，活塞型 BD
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
高性能范圍內的工業液壓閥
根據液壓符號可靠切換油流方向
有遮蓋
環形區域 B=7%
壓力 [bar] 420
活塞符號 B40D
連接類型 插裝閥
標稱尺寸 32
驅動類型 帶液壓操作
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1

力士樂REXROTH邏輯閥 LC32A40E7X/V
插裝式R900929926 LC32A40E7X/V
公稱尺寸 32，雙向（A → B，B → A），液壓操作，活塞型 AE
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
高性能范圍內的工業液壓閥
根據液壓符號可靠切換油流方向
無遮蓋
環形區域 B=50%
壓力 [bar] 420
活塞符號 A40E
連接類型 插裝閥
標稱尺寸 32
驅動類型 帶液壓操作
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 0.98


力士樂REXROTH邏輯閥 LC32A20D7X/
R900912589 LC32A20D7X/
公稱尺寸 32，雙向（A → B，B → A），液壓操作，活塞型 AD
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
座閥
先導式
開啟壓力 2 bar
面積比 50%
高性能范圍內的工業液壓閥
根據液壓符號可靠切換油流方向
有遮蓋
環形區域 B=50%
壓力 [bar] 420
活塞符號 A20D
連接類型 插裝閥
標稱尺寸 32
驅動類型 帶液壓操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.9909

力士樂REXROTH邏輯閥 LC16A40D7X/
插裝閥R900912573 LC16A40D7X/
公稱尺寸 16，雙向（A → B，B → A），液壓操作，活塞型 AD
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
座閥
先導式
開啟壓力 4 bar
面積比 50%
高性能范圍內的工業液壓閥
根據液壓符號可靠切換油流方向
有遮蓋
環形區域 B=50%
壓力 [bar] 420
活塞符號 A40D
連接類型 插裝閥
標稱尺寸 16
驅動類型 帶液壓操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.2045

力士樂REXROTH邏輯閥 LC16A05E7X/V
插裝閥R900928456 LC16A05E7X/V
公稱尺寸 16，雙向（A → B，B → A），液壓操作，活塞型 AE
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
高性能范圍內的工業液壓閥
根據液壓符號可靠切換油流方向
無遮蓋
環形區域 B=50%
壓力 [bar] 420
活塞符號 A5E
連接類型 插裝閥
標稱尺寸 16
驅動類型 帶液壓操作
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg]0.2

德國REXROTH柱塞泵A10VSO100DFLR/31R-VPA12N00
