力士樂節流閥大量現貨庫存R900481624 Z2FS6-2-4X/2QV，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH雙單向節流閥
Z2FS6
規格 6
組件系列 4X
大工作壓力 315 bar
大流量 80 l/min
疊加閥
油口安裝面符合 DIN 24340，形式 A
油口安裝面符合 ISO 4401-03-02-0-05（帶孔）
用于限制 2 個執行機構油口的主油流量或先導油流量。
4 種調整類型：
帶鎖緊螺母和保護帽的調節螺釘
帶刻度可鎖定旋鈕? 內六角帶刻度主軸? 帶刻度旋鈕
用于供油或回油節流
Z2FS6型閥是一種采用疊加閥板設計的雙單向節流閥。它用于限制一個或兩個執行機構油口的主油流量或先導流量。
彼此對稱排列的兩個單向節流閥可限制一個方向上的流量，同時允許相反方向上的自由回流。
如果是供油節流，則液壓油將通過由閥座和節流閥芯形成的節流點，經通道 A1 導入執行機構 A2。節流閥芯可通過調節螺釘進行軸向調節，從而允許調節節流點。
從執行機構 A2流回的液壓油沿著節流閥芯的方向相對彈簧移動閥座，從而使液壓油通過單向閥不受阻礙地流動。根據安裝位置，節流效應可能發生在供油或排放中。
主流量限制 （型號“2Q”）
要調節執行機構的速度（主流量限制），應在方向閥和底板之間安裝雙單向節流閥。
先導流量限制 （型號“1Q”）
通過先導式方向閥，可使用雙單向節流閥來調節切換時間（先導流量限制）。在這種情況下，該閥安裝在先導控制閥和主閥之間。
德國力士樂REXROTH節流閥訂貨號和型號：
R900481621 Z2FS6-2-4X/1Q
R900481621 Z2FS6-2-44/1Q
R900481623 Z2FS6-2-4X/1QV
R900481623 Z2FS6-2-46/1QV
R900481624 Z2FS6-2-43/2QV
R900481624 Z2FS6-2-44/2QV
R900481624 Z2FS6-2-4X/2QV
R900481624 Z2FS6-2-46/2QV
R900581526 Z2FS6A2-4X/1QV
R900427254 Z2FS6A2-4X/2Q
R900582719 Z2FS6-5-44/1QV
R900476838 Z2FS6-5-4X/2QV
R900441810 Z2FS6-7-4X/2QV



博世力士樂的節流閥將液壓系統中的流量降低到機械設定值，從而降低液壓驅動器的速度。

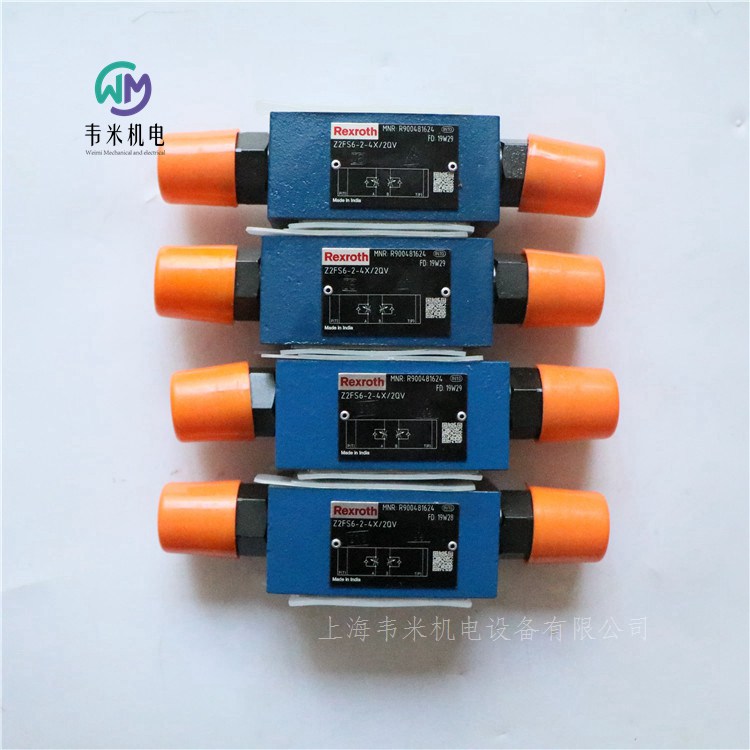

力士樂節流閥 Z2FS6-2-4X/2QV
R900481624 Z2FS6-2-46/2QV
公稱尺寸 6，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，機械操作
高性能范圍內的工業液壓閥。將體積流量可靠地節流到設定值。
疊加式
帶鎖緊螺母的調節螺釘
連接圖 ISO 4401-03-02-0-05
大壓力 [bar] 350
大體積流量 [l/min] 80
活塞符號 A1 → A2，B1 → B2 或 A2 → A1，B2 → B1
連接類型 疊加閥板
標稱尺寸 6
驅動類型 帶機械操作
連接數 4
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 1.04

力士樂REXROTH節流反彈閥 Z2FS6A2-4X/2QV
R900439389
公稱尺寸 6，A1 → A2 或 A2 → A1，機械操作
高性能范圍內的工業液壓閥。將體積流量可靠地節流到設定值。
直營
帶鎖緊螺母的調節螺釘
默認設置
連接圖 ISO 4401-03-02-0-05
壓力 [bar] 350
體積流量 [l/min] 80
活塞符號 A1 → A2 或 A2 → A1
連接類型 疊加閥板
標稱尺寸 6
驅動類型 帶機械操作
連接數 4
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg]0.98941

力士樂REXROTH比例流量閥的閥放大器
VT-VRPA1-151-1X
R901057060 VT-VRPA1-151-11/V0/0
R901057060 VT-VRPA1-151-12/V0/0
R900952204 VT-VRPA1-51-11
組件系列 1X
模擬，歐洲板卡格式
用于閥：2FRE 10、2FRE 16
差分輸入，可從電壓輸入轉換到電流輸入
兩個非絕緣控制值輸入
選通輸入和“斜坡關閉”輸入
振幅、零電位和可調節斜坡時間
工作電壓反向極性保護
控制值和理論值的輸出
“準備就緒”的 LED 顯示
限制和位置控制器
從斜坡發生器進行輸出時，控制值電壓將到達“Gw”電位計，該電位計可通過面板使用并用作衰減器。也可用于設定閥門的大充液流量。下游限幅器將控制值限制為 105 ％ 至 -5 ％（例如，在過大的控制值電壓下或通過對電位計的零位“Zw”和基本值“Gw”進行調整），以防止閥芯沖撞機械終端位置。限幅器的輸出信號是位置控制值，該值將提供給 PID 控制器并通過輸出級提供給板卡面板上的測量插口“w”以及連接器板 X1 的 端口 28c（斜坡和限幅器后的控制值）。控制值測量插口“w”的 6 V 電壓與 100 % 的控制值相對應。PID 控制器針對 DBRTE 和 FRE 閥門已特別進行優化。在控制器中，位置控制值與實際位置值將會進行比較；如果存在差異，相應的控制輸出將前饋至電流輸出級控制閥門比例電磁鐵的輸出信號。
位置檢測
位置傳感器電子元件包括具有用于控制感應式位置傳感器的下游驅動器的振蕩器和用于分析位置傳感器信號（理論值）的解調器。振蕩器頻率大約為 2.5 kHz。感應式位置傳感器必須作為帶有“中間”傳感的節流回路進行連接。位置傳感器電子元件在工廠已調節。較長的線或電容式位置傳感器的線可能需要重新調整零位（通過電位計“Zx”）。可在實際值測量插口上測量理論值（對應于閥芯位置）。
注意：
與控制值相比，實際值信號會為以反向形式輸出。100 % 路徑在理論值測量插口和連接器板 X1 的端口 32a 處對應為 -6 V。
選通輸入
通過選通輸入 20a 處的 > 10 V 信號，啟用輸出級和 I 控制器（由面板上的 LED 黃色燈指示）。通過設置跳線 X3，使用選通輸入的信號即可單獨地啟用它們。之后的轉換輸入將無效。
[ ] = 對電路圖的賦值
使用外部時間電位計時，斜坡時間的內部電位計必須設置為大值（“t1”和“t2”測量插口處電壓約為 20 mV）。當外部電位計的電阻值與內部電位計（約為 500 kΩ）的電阻值并聯時，大斜坡時間將會減小。在這種情況下，將不能單獨設置上升向下斜坡的斜坡時間。
通過應用 > 10 V 的電壓到“斜坡關閉”轉換輸入或設置插入式跳線 X4，將斜坡時間設置為小值（約 15 ms）。之后的轉換輸入將無效。小值對于兩個方向均為有效。
斜坡時間的計算
跳線 X9 插頭（斜坡時間“短”）
跳線 X8 插頭（斜坡時間“長”）
下列內容適用：
U = 測量插口處電壓以伏特為單位“t1”或“t2”
t= 上升和向下斜坡的斜坡時以秒為單位
斜坡功能
下游斜坡發生器 [3] 根據給定的階躍式輸入信號產生斜坡形狀的輸出信號。可使用面板上的“t1”（上升斜坡）和“t2”（向下斜坡）電位計對輸出信號的時間常量（斜坡時間）進行調整。大的斜坡時間指的是 100 % 的控制值階躍，視跳線設置 (X8，X9) 而定，該時間可能是約 5 s 或 50 s。如果將小于 100 % 的控制值階躍轉換為斜坡發生器輸入，則斜坡時間將相應縮短。可以在“t1”（上升斜坡）和“t2”（向下斜坡）的測量插口處檢查當前斜坡時間。
供電設備
應用工作電壓后，內部供電設備將會產生與測量零位（M0）相比 ?9 V 電壓。根據對負載零位（L0）的測量，其提高 9 V。電壓 9 V 和 -9 V（-9 V 對應于 L0）向連接器板 X1 流入并于使用于外部（例如用于控制值電位計）。大負載能力為 25 mA。
準備就緒
如果滿足以下條件，放大器板卡將準備就緒：
工作電壓 > 20 V
內部電源電壓不對稱
位置傳感器線無電纜中斷
線圈導線無短路
“準備就緒”狀態通過面板上的綠色 LED 指示。
控制值
控制值電壓直接由供電設備 [6] 的調節電壓 9 V 或通過外部控制值電位計。對于“控制值 1”輸入， 9 V ? 100 %，對于“控制值 2”輸入， 6 V ? 100 %。控制值輸入的參考點 1 和 2 始終為 M0 (18ac)。控制值輸入 3 為差分輸入（0 至 10 V）。可通過將跳線設置為電流輸入（0 至 20 mA 或 4 至 20 mA）進行配置。如果控制值由具有不同參考電位的外部電子元件，則必須使用差分輸入。
斷開或連接控制值電壓時，確保在任何情況下兩根信號線都同時與輸入斷開，或者同時與之相連。所有控制值在前饋之前都將根據其值和符號進行累加。使用“Zw”電位計可以補償控制值分壓中的偏移電壓。



力士樂REXROTH比例方向閥的閥放大器
VT-VRPA2-1-1X, VT-VRPA2-2-1X
R900979887 VT-VRPA2-1-11/V0/T1
R900979885 VT-VRPA2-1-11/V0/T5
R900979887 VT-VRPA2-1-12/V0/T1
R900979889 VT-VRPA2-2-1X/V0-T1
組件系列 1X
模擬，歐洲板卡格式
用于閥：4WRE
電壓和電流的差分輸入
四個可調用控制值輸入、斜坡時間輸入
用于選通、斜坡、改變極性和控制值啟用的數字輸入
帶有 5 個斜坡和相位識別的型號 T5
可調節斜坡時間、階躍電平和大線圈電流
工作電壓反向極性保護
可通斷的測量插口（型號 T5）
“準備就緒”輸出
供電設備帶直流/直流轉換器，不帶提高零點
可通過閉合跳線 J3 使上述斜坡時間增加十倍。
特性曲線發生器
可使用可調節特性曲線發生器單獨設置正信號和負信號的階躍電平和大值，并根據液壓要求進行調節。穿過零電位的特性曲線的實際發展不是階躍式的，而是線性的。
限幅器
內部控制值被限制在約公稱范圍的 ?110 %。
振蕩器
振蕩器生成感應式位置傳感器的控制信號。
解調器
解調器根據位置傳感器信號提供閥芯位置的實際值信號。100 % ? 10 V
位置控制器
位置控制器以閥門特定的方式進行優化。
功率輸出級
電流輸出級產生比例閥的定時線圈電流。該線圈電流被限制在每輸出 2.5 A 至 2.8 A 之間。輸出級輸出具有防短路功能。出現內部故障信號或使能信號缺失時，輸出級將被斷電。
故障識別
監控位置傳感器電纜的目的是發現主側電纜中斷和短路，以及輸出級的過電流。
電流和電壓輸入之間不進行切換。輸入始終可用。
控制值啟用
可以啟用四個控制值信號“w1”至“w4”。外部控制值電壓（控制值 1 至 4）直接通過 10 V 和 –10 V 調節電壓輸出或通過外部電位計進行定義。如果這些控制值輸入直接連接至調節電壓，則使用電位計“w1”至“w4”設置控制值。使用外部電位計時，內部電位計將用作衰減器或限幅器。
一次只能操作一個啟用。如果同時執行了多個啟用，啟用 “1”優先級低，啟用 “4”優先級高。
各個處于活動狀態的啟用通過面板上的黃色 LED 指示。
控制值改變極性
通過輸入信號在內部產生的控制值、控制值啟用和零電位偏移信號可通過外部信號或跳線 J1 改變極性。改變極性情況通過面板上的 LED“–1”進行指示。
啟用功能
啟用功能可啟用電流輸出級并將內部控制值信號前饋到斜坡發生器。使能信號通過面板上的 LED 進行指示。如果連接啟用，則內部控制值（無論類控制值預設）會按所設置的斜坡時間進行更改。這樣，受控閥就不會突然打開。
斜坡發生器
斜坡發生器限制控制輸出傾斜。下游階躍函數和振幅衰減器不會延長或縮短斜坡時間。
使用跳線 J2 將斜坡時間設置為小值 (<2 ms)（斜坡關閉）。
外部斜坡時間設置：
可使用外部電位計延長內部設置的斜坡時間。此設置可通過測量插口進行驗證。如果電纜中斷，則內部默認設置將自動有效。
設置和測量斜坡時間的表格：
供電設備
放大器板卡隨附帶接通電流限制器的供電設備。此設備提供了所有內部所需的正和負電源電壓。
控制值預設
通過將差分輸入和電流輸入、啟用信號及零位偏移（零電位電位計“Zw”）中提供的外部控制值信號加和（總和），計算內部控制值信號。


力士樂REXROTH用于比例壓力閥和比例流量控制閥的閥放大器
VT-VSPA1(K)-1-1X
R900033823 VT-VSPA1-1-11
R900033823 VT-VSPA1-1-12
R901152637 VT-VSPA1-11-10/V0/0
組件系列 1X
模擬，歐洲板卡格式
適用閥門：:
DBEP 6(A/B) ...1X、
DBE(M) 10 ...5X、DBE(M) 20 ...5X、DBE(M) 30 ...3X、
(Z)DBE 6...1X、
DRE(M) 10 ...5X、DRE(M) 25 ...5X、
DRE(M) 32 ...4X、
ZDRE 10 VP ...1X
差分輸入，可從電壓輸入轉換到電流輸入
附加控制值輸入 0 至 9 V
斜坡發生器，可分別針對向上和向下方向進行調節
定時功率輸出級
"準備就緒"消息（帶有 LED 顯示的 VT-VSPA1K-1 型號）
電源的反向極性保護
4 至 20 mA 電流輸入的電纜中斷檢測
線圈導線的短路保護
線圈導線的電纜中斷檢測
借助供電設備的 9 V 調節電壓，可直接或通過外部控制值電位計來控制值輸入 1 處的控制值電壓。


力士樂REXROTH用于比例壓力閥和比例流量控制閥的閥放大器
VT-VSPA1-2
R900782310 VT-VSPA1-2-10/V0/0
R900782310 VT-VSPA1-2-11/V0/0
組件系列 1X
模擬，歐洲板卡格式
適用閥門：
DBET-6X、DBEM...7X
特點
差分輸入（0 ... 10 V）
電流輸入（4 ... 20 mA）
可分別調節"上/下"斜坡時間的斜坡發生器
外部斜坡時間預設值
選通輸入
定時功率輸出級
"準備就緒"消息
電源電壓的反向極性保護
短路保護和線圈導線的電纜斷連檢測
供電設備
放大器隨附了帶接通電流限制器的供電設備。此設備提供了所有內部所需的正和負電源電壓。
控制值啟用
可以調用四個控制值啟用 "w1" 至 "w4"。外部電壓（控制值 1 至 4）通過電壓輸出 10 V 直接進行定義，或通過外部電位計進行定義。如果這些控制值輸入直接連接至調節電壓，則使用電位計 "w1" 至 "w4" 設置控制值。使用外部電位計時，內部電位計將用作衰減器或限制器。
在同一時刻，只能操作一個啟用。如果同時操作了幾個啟用，啟用 "w1" 優先權低，啟用 "w4" 優先權高。激活的啟用通過黃色 LED 進行指示。
使能功能
使能功能可啟用功率輸出級并將內部控制值信號前饋到斜坡發生器。使能信號通過 LED 進行指示。如果連接釋放（通過 24 V 輸入或跳線 J1），則內部控制值（無論類控制值規格）會按所設置的斜坡時間發生變化。這樣，受控閥不會突然打開。
斜坡發生器
斜坡發生器限制控制輸出上升。下游限幅器不會延長或縮短斜坡時間。斜坡時間可通過跳線 J3 以 10 為乘數進行更改。



力士樂REXROTH用于比例方向閥和比例壓力閥的閥放大器
VT-VSPA2-1-2X
R901002090 VT-VSPA2-1-21/V0/T1
R901002095 VT-VSPA2-1-2X/V0/T5
R901002095 VT-VSPA2-1-21/V0/T5
組件系列 2X
模擬，歐洲板卡格式
用于閥：
4WRA...-2X
4WRZ...-7X
3DREP6...-2X
模擬放大器板卡VT-VSPA2-1-2X/… 類型
→適用于控制 4WRA 類型，標稱尺寸 6 和 10…2X，WRZ…7X 與 3DREP…2X 的閥
→裝配在歐洲格式 100 x 160 mm 結構形式的印制板中，適合安裝在機架中
→控制值輸入：差動輸入 ? 10 V；四個控制值輸入， 啟動電壓為 ?10 V；電流輸入 4 至 20 mA
→通過 24V 輸入或跳線改變內部控制值信號極性
→通過相位識別（24V 輸入）或斜坡時間啟動（24V 輸入）
選擇斜坡時間（選項 T5）
→通過跳線切換斜坡時間范圍
→通過可分別調節的步長和大值進行特性曲線校正
→選通輸入
→“斜坡開/關” 輸入
→輸出信號“ 預備狀態”
→可通斷的測量插口（選項 T5）
→電源電壓的極性保護
→電源帶交流/直流轉換器，不帶提高零點
注意:
將放大器板卡 VT-VSPA2-1-2X 作為 VT 3000-3X、VT 3006-3X、VT 3013-3X、VT3014-3X、VT 3017-3X、VT 3018-3X、VT 3026-3X、VT-VSPA2-1-1X/... 或 VT-VSPA2-50-1X/… 的替代使用時，要遵守補充信息 30110-Z中提供的有關配置和設置的注意事項。


力士樂REXROTHPCB支架 VT3002-1-2X/48F
R900020154 VT3002-1-20/48F
放大器卡架
用于在控制柜中輕松安裝卡。用于安裝在 DIN 導軌上。
電氣連接說明 48 針連接器，F(xiàn) 型
設計 板卡插槽
重量 [kg] 0.350801


力士樂REXROTH直動式減壓閥
DR6DP
規格 6
組件系列 5X
大工作壓力 35 bar
大流量 60 l/min
R900472470 DR6DP2-5X/25YM
用于底板安裝
油口安裝面，符合 ISO 440-03-02-0-05（帶或不帶孔）
5 檔壓力
4 個可選調整類型：
旋鈕
六角螺紋銷和保護帽
帶刻度可鎖定旋鈕
帶刻度旋鈕
單向閥，可選
防腐蝕設計
DR 6 DP 型閥門是三通式直動減壓閥，即配有次級回路壓力限制。
它可以用于降低系統壓力。通過調整類型設置次級壓力調整。
閥門在初始位置為打開狀態。液壓油可以順暢地從通道 P 流向通道 A。同時，通道 A 內的壓力通過閥芯端面上的控制線路由壓縮彈簧來控制。如果通道 A 內的壓力通過壓縮彈簧上設置的值提高，控制閥芯進入調整位置并保持通道 A 內的壓力恒定。
信號和先導油由內部通過控制線路從通道 A 輸出。
如果通道 A 內的壓力在執行器上外部力的作用下繼續提高，會將控制閥芯繼續推向壓縮彈簧。
由此，通道 A 會通過控制閥芯上的控制邊與通道 T(Y) 相連。流入容器內的液壓油過多，導致壓力僅可稍微提高。
漏油始終由外部通過通道 T(Y) 排出彈簧腔。
為了能夠順利從通道 A 流回通道 P，可以選擇安裝一個單向閥。
通過壓力計接口可以控制次級壓力。
德國力士樂REXROTH減壓閥訂貨號和型號：
R900413204 DR6DP1-54/75Y
R900472470 DR6DP2-53/25YM
R900450964 DR6DP2-53/75YM
R900450964 DR6DP2-54/75YM
R900413243 DR6DP2-54/210Y
R900472420 DR6DP3-54/75YM
R900476911 DR6DP3-54/150YM

力士樂節流閥大量現貨庫存R900481624 Z2FS6-2-4X/2QV
