力士樂電磁閥現貨R900561291 4WE6JB62/EG24N9K4，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

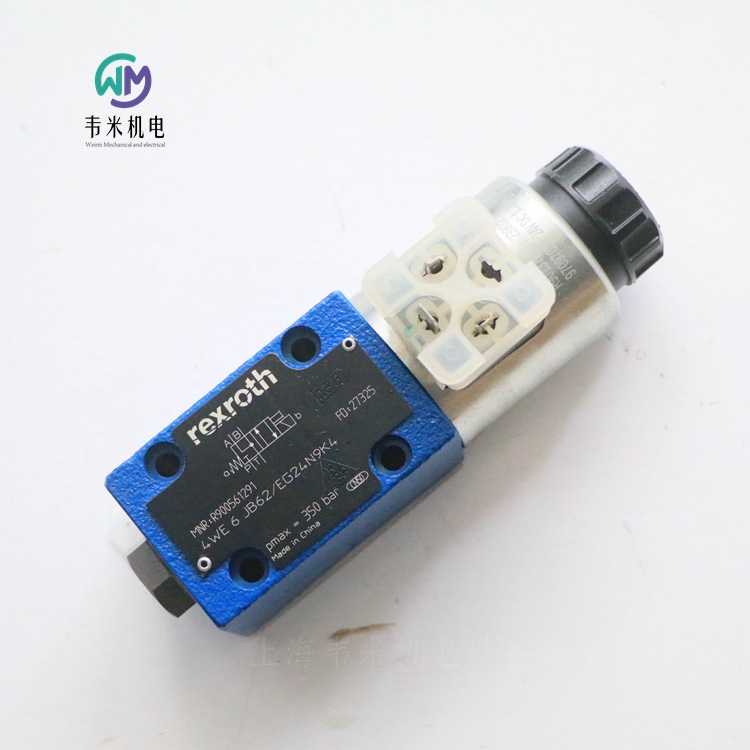

力士樂REXROTH電磁閥4WE6JB6X/EG24N9K4
R900561291 4WE6JB62/EG24N9K4
標稱尺寸6，符號J，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
直動式
滑閥
產品特性
連接類型 ISO 4401-03-02-0-05
壓力[bar] 350
體積流量[l/min] 80
活塞符號 符號JB
連接類型 板式結構
標稱尺寸 6.
操作類型 帶磁性驅動
連接數 4.
開關位置數量 2.
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2?PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2╝PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg]1.46

力士樂REXROTH雙單向節流閥
Z2FS6
規格 6
組件系列 4X
大工作壓力 315 bar
大流量 80 l/min
疊加閥
油口安裝面符合 DIN 24340，形式 A
油口安裝面符合 ISO 4401-03-02-0-05（帶孔）
用于限制 2 個執行機構油口的主油流量或先導油流量。
4 種調整類型：
帶鎖緊螺母和保護帽的調節螺釘
帶刻度可鎖定旋鈕? 內六角帶刻度主軸? 帶刻度旋鈕
用于供油或回油節流
Z2FS6型閥是一種采用疊加閥板設計的雙單向節流閥。它用于限制一個或兩個執行機構油口的主油流量或先導流量。
彼此對稱排列的兩個單向節流閥可限制一個方向上的流量，同時允許相反方向上的自由回流。
如果是供油節流，則液壓油將通過由閥座和節流閥芯形成的節流點，經通道 A1 導入執行機構 A2。節流閥芯可通過調節螺釘進行軸向調節，從而允許調節節流點。
從執行機構 A2流回的液壓油沿著節流閥芯的方向相對彈簧移動閥座，從而使液壓油通過單向閥不受阻礙地流動。根據安裝位置，節流效應可能發生在供油或排放中。
主流量限制 （型號“2Q”）
要調節執行機構的速度（主流量限制），應在方向閥和底板之間安裝雙單向節流閥。
先導流量限制 （型號“1Q”）
通過先導式方向閥，可使用雙單向節流閥來調節切換時間（先導流量限制）。在這種情況下，該閥安裝在先導控制閥和主閥之間。
德國力士樂REXROTH節流閥訂貨號和型號：
R900481621 Z2FS6-2-4X/1Q
R900481621 Z2FS6-2-44/1Q
R900481623 Z2FS6-2-4X/1QV
R900481623 Z2FS6-2-46/1QV
R900481624 Z2FS6-2-43/2QV
R900481624 Z2FS6-2-44/2QV
R900481624 Z2FS6-2-4X/2QV
R900481624 Z2FS6-2-46/2QV
R900581526 Z2FS6A2-4X/1QV
R900427254 Z2FS6A2-4X/2Q
R900582719 Z2FS6-5-44/1QV
R900476838 Z2FS6-5-4X/2QV
R900441810 Z2FS6-7-4X/2QV



博世力士樂的節流閥將液壓系統中的流量降低到機械設定值，從而降低液壓驅動器的速度。
力士樂節流閥 Z2FS6-2-4X/2QV
R900481624 Z2FS6-2-46/2QV
公稱尺寸 6，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，機械操作
高性能范圍內的工業液壓閥。將體積流量可靠地節流到設定值。
疊加式
帶鎖緊螺母的調節螺釘
連接圖 ISO 4401-03-02-0-05
大壓力 [bar] 350
大體積流量 [l/min] 80
活塞符號 A1 → A2，B1 → B2 或 A2 → A1，B2 → B1
連接類型 疊加閥板
標稱尺寸 6
驅動類型 帶機械操作
連接數 4
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 1.04

力士樂REXROTH節流反彈閥 Z2FS6A2-4X/2QV
R900439389
公稱尺寸 6，A1 → A2 或 A2 → A1，機械操作
高性能范圍內的工業液壓閥。將體積流量可靠地節流到設定值。
直營
帶鎖緊螺母的調節螺釘
默認設置
連接圖 ISO 4401-03-02-0-05
壓力 [bar] 350
體積流量 [l/min] 80
活塞符號 A1 → A2 或 A2 → A1
連接類型 疊加閥板
標稱尺寸 6
驅動類型 帶機械操作
連接數 4
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 0.98941


力士樂REXROTH單向節流閥
Z2FS10
規格 10
組件系列 3X
大工作壓力 315 bar
大流量 160 l/min
疊加閥
油口安裝面符合 ISO 4401-05-04-0-05
用于限制 2 個執行機構油口的主油流量或先導油流量。
3 種調整類型：
帶刻度可鎖定旋鈕，內六角帶刻度主軸，帶刻度旋鈕
進油或回油節流
防腐蝕設計
Z2FS 10 型閥是一種采用疊加閥板設計的單向節流閥。它用于限制一個或兩個執行機構油口的主油流量或先導流量。
彼此對稱排列的兩個單向節流閥可限制一個方向上的流量，同時允許相反方向上的自由回流。
如果是供油節流，則液壓油將通過由控制邊和節流閥芯形成的節流點，經通道 A1 導入執行機構 A2。節流閥芯可通過主軸進行軸向調節，從而允許調節節流點。
同時，通道 A1 中的液壓油通過孔導入到活塞側。主動壓力和彈簧力使節流閥芯保持在節流位置。
從執行機構 B2 流回的液壓油在相對彈簧的方向上移動節流閥芯，從而使液壓油通過單向閥不受阻礙地流動。根據安裝位置，節流效應可能發生在供油或排放中。
主流量限制
要調節執行機構的速度（主流量限制），應在方向閥和底板之間安裝單向節流閥。
先導流量限制
通過先導式方向閥，可使用單向節流閥來調節切換時間（先導流量限制）。在這種情況下，該閥安裝在先導控制閥和主閥之間。
德國力士樂REXROTH節流閥訂貨號和型號：
R900989095 Z2FS10-5-34/
R900517812 Z2FS10-5-33/V
R900517812 Z2FS10-5-3X/V
R900523737 Z2FS10-3-3X/V
R900517813 Z2FS10A5-3X/SV
R900517814 Z2FS10B5-3X/S2V

力士樂REXROTH節流閥 Z2FS10-5-3X/V
R900517812
公稱尺寸 10，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，機械式
高性能范圍內的工業液壓閥。將體積流量可靠地節流到設定值。
滑閥
直動
內六角帶刻度主軸
壓力 [bar] 350
體積流量 [l/min] 160
活塞符號 A1 → A2，B1 → B2 或 A2 → A1，B2 → B1
連接類型 疊加閥板
標稱尺寸 10
驅動類型 帶機械操作
連接數 4
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 2.93


力士樂REXROTH單向節流閥
Z2FS16
規格 16
組件系列 3X
大工作壓力 350 bar
大流量 250 l/min
疊加閥
油口安裝面符合 ISO 4401-07-07-0-05
限制 2 個執行機構油口的流量
調節方式： 調節桿帶內六角孔
進油或回油節流
Z2FS16型閥是一種采用疊加閥板設計的單向節流閥。它用于限制一個或兩個執行機構油口的流量。
對稱排列的兩個單向節流閥可限制一個方向上的流量（通過可調節節流閥芯），同時允許相反方向上的自由回流。
如果是供油節流，液壓油將通過節流點，經通道 A1導入執行機構 A2。節流閥芯可通過主軸進行軸向調節，從而允許調節節流點。
同時，通道 A1中的液壓油通過孔導入到活塞側。
主動壓力和彈簧力使節流閥芯保持在節流位置。
從執行機構 B2流回的液壓油移動節流閥芯，從而使液壓油通過單向閥不受阻礙地流動。根據型號（“S”或“S2”），節流效應可能發生在供油或排放中。
流量限制
要調節執行機構的速度，應在方向閥和底板之間安裝單向節流閥。
德國力士樂REXROTH節流閥訂貨號和型號：
R900459203 Z2FS16-8-3X/S
R900459203 Z2FS16-8-31/S
R900457256 Z2FS16-8-31/S2
R900457256 Z2FS16-8-3X/S2

力士樂REXROTH節流閥Z2FS16-8-3X/S2
R900457256 Z2FS16-8-31/S2
公稱尺寸 16，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，機械操作
高性能范圍內的工業液壓閥。將體積流量可靠地節流到設定值。
內六角主軸
直動式
連接圖 ISO 4401-07-07-0-05
壓力 [bar] 350
體積流量 [l/min] 250
活塞符號 A1 → A2、B1 → B2 或 A2 → A1、B2 → B1
連接類型 疊加閥板
標稱尺寸 16
驅動類型 帶機械操作
連接數 4
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg] 4.46

力士樂REXROTH節流反彈閥 Z2FS16-8-3X/S
R900459203 Z2FS16-8-31/S
公稱尺寸 16，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，機械操作
高性能范圍內的工業液壓閥。將體積流量可靠地節流到設定值。
內六角主軸
直動式
連接圖 ISO 4401-07-07-0-05
壓力 [bar] 350
體積流量 [l/min] 250
活塞符號 A1 → A2、B1 → B2 或 A2 → A1、B2 → B1
連接類型 疊加閥板
標稱尺寸 16
驅動類型 帶機械操作
連接數 4
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 4.42

力士樂REXROTH單向節流閥
Z2FS22
規格 25
組件系列 3X
大工作壓力 350 bar
大流量 360 l/min
疊加閥
油口安裝面符合  ISO 4401-08-08-0-05
用于一個或兩個執行元件接口的主流量或控制流量的限制
調節方式： 調節桿帶內六角孔
用于供油或回油節流
防腐蝕設計
Z2FS22型閥是一種采用疊加閥板設計的單向節流閥。它用于限制一個或兩個執行機構油口的流量。
對稱排列的兩個單向節流閥可限制一個方向上的流量（通過可調節節流閥芯），同時允許相反方向上的自由回流。
如果是供油節流，液壓油將通過節流點，經通道 A1導入執行機構 A2。節流閥芯可通過主軸進行軸向調節，從而允許調節節流點。
同時，通道 A1中的液壓油通過孔導入到活塞側。主動壓力和彈簧力使節流閥芯保持在節流位置。
從執行機構 B2流回的液壓油移動節流閥芯，從而使液壓油通過單向閥不受阻礙地流動。根據型號（“S”或“S2”），節流效應可能發生在供油或排放中。
流量限制
要調節執行機構的速度，應在方向閥和底板之間安裝單向節流閥。
德國力士樂REXROTH節流閥訂貨號和型號：
R900443176 Z2FS22-8-31/S2
R900340002 Z2FS22B8-3X/S2
R971893675 Z2FS22-3X/S2
R900456783 Z2FS22-8-3X/S
R900468786 Z2FS22-8-3X/S2V

博世力士樂的節流閥將液壓系統中的流量降低到機械設定值，從而降低液壓驅動器的速度。
力士樂REXROTH節流反彈閥 Z2FS22-8-3X/S2
R900443176
公稱尺寸 25，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，機械操作
高性能范圍內的工業液壓閥。將體積流量可靠地節流到設定值。
內六角主軸
直動式
連接圖 ISO 4401-08-08-0-05
大壓力 [bar] 350
大體積流量 [l/min] 360
活塞符號 A1 → A2，B1 → B2 或 A2 → A1，B2 → B1
連接類型 疊加閥板
標稱尺寸 25
驅動類型 帶機械操作
連接數 4
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 6.841


力士樂REXROTH二通流量控制閥
2FRM6B
規格    6通徑
重量    1.3kg
安裝位置   任意
組件系列 3X
大流量 32 l/min
周圍溫度范圍   -20 … 50℃
大工作壓力   315bar
小壓差   6 … 14bar
液壓油溫度范圍   -20 … 80℃
粘度范圍   10 … 800mm?/s
油口安裝面符合 DIN 24340 形式 A
底板（單獨訂購）
單向閥，可選
2 種調整類型，可選：
-帶刻度旋鈕
-帶刻度可鎖定旋鈕
一般信息
2FRM 型流量控制閥是一種二通流量控制閥。
它用于保持流量穩定，而不受壓力和溫度的影響。
這種閥的基本構成為殼體、旋鈕、節流孔襯套、壓力補償器和可選的單向閥。
2FRM 6 B…MV
型流量控制閥（不帶 外部閉合， 不帶 單向閥）
從通道 A 到通道 B 的流量在節流點處節流。節流剖面通過轉動旋鈕 進行設置。為確保通道 B 的流量保持穩定而不受壓力的影響，在節流點的下游安裝了一個壓力補償器。
沒有流量流經閥門時，壓縮彈簧會向下按壓力補償器至其停止點，使壓力補償器保持在打開位置。有液壓油流經閥門時，作用于通道 A 的壓力會通過節流孔給壓力補償器施加一個力。
壓力補償器將進入控制位置，直到各個力實現平衡。當通道 A 的壓力上升時，壓力補償器會朝閉合方向移動，直到各個力再次達到平衡。正是壓力補償器的這種持續的補償動作才使系統獲得了穩定的流量。
為了通過閥門控制兩個方向上的流量，可以在此流量控制閥下安裝一個 Z4S 6 型整流器疊加閥板。
德國力士樂REXROTH流量控制閥訂貨號和型號：
R900205577 2FRM6B36-3X/0,2QMV
R900205509 2FRM6B36-3X/10QRV
R900205514 2FRM6B36-3X/32QMV
R900209927 2FRM6B76-34/10QRV
R900205521 2FRM6B76-3X/16QMV
R900205523 2FRM6B76-3X/25QMV
R900205510 2FRM6B36-3X/16QMV
R900216559 2FRM6A76-3X/16QMV
R900205512 2FRM6B36-3X/25QMV
R900986124 2FRM6A36-3X/32QMV
R900205517 2FRM6B36-3X/3QRV
R900205515 2FRM6B36-33/32QRV
R900205519 2FRM6B36-32/6QRV
R900205511 2FRM6B36-33/16QRV
R900205513 2FRM6B36-32/25QRV
R900205508 2FRM6B36-3X/10QMV



力士樂REXROTH二通流量控制閥
2FRM
組件系列 3X
規格   10通徑   16通徑
重量   5.6kg   11.3kg
溫度范圍   -20 … 80?C
大工作壓力 315 bar
小壓差  3 … 7bar   5 … 12bar
大流量 160 l/min
粘度范圍  10 … 800mm?/s
用于底板安裝
油口安裝面符合 DIN 24340 形式 G 和 ISO 6263
機械起動
壓力補償器行程限制，可選
啟動躍變降低
通過流向調整板在雙向上調速
2FRM 型流量控制閥是一種二通流量控制閥。它們用于保持流量穩定，通常不受壓力和溫度的影響。
通常，閥由殼體、節流孔襯套、帶有可選行程限制 的壓力補償器、單向閥、型號 2FRM 中的調節元件及齒輪活塞傳動裝置和方向閥組成。從通道 A 到通道 B 的流量在節流點處節流。在型號 2FRM 中，節流剖面可通過機械轉動調節元件上的曲線螺栓進行設置。速率可通過單向節流閥進行設置。為固定所需的調節范圍，在齒輪活塞傳動裝置的兩側配備可調行程限制。含有上游壓力補償器，以確保流量在節流點處不受壓力影響且保持穩定。
由于節流點采用了節流孔設計，因此不會受到溫度的影響。
通過單向閥實現從通道 B 到通道 A 的自由回流。
調節流量只能從通道 A 流向 B。
為了在兩個方向上控制流量，可在流量控制閥下安裝一個 Z4S 型整流器疊加閥板。
德國力士樂REXROTH流量控制閥訂貨號和型號：
R900424887 2FRM10-31/10L
R900423261 2FRM10-31/50LB
R900423261 2FRM10-3X/50LB
R900424902 2FRM16-32/160LB
R900423251 2FRM10-3X/16L
R900420286 2FRM10-3X/50L
R900424905 2FRM16-3X/100L

力士樂電磁閥現貨R900561291 4WE6JB62/EG24N9K4
