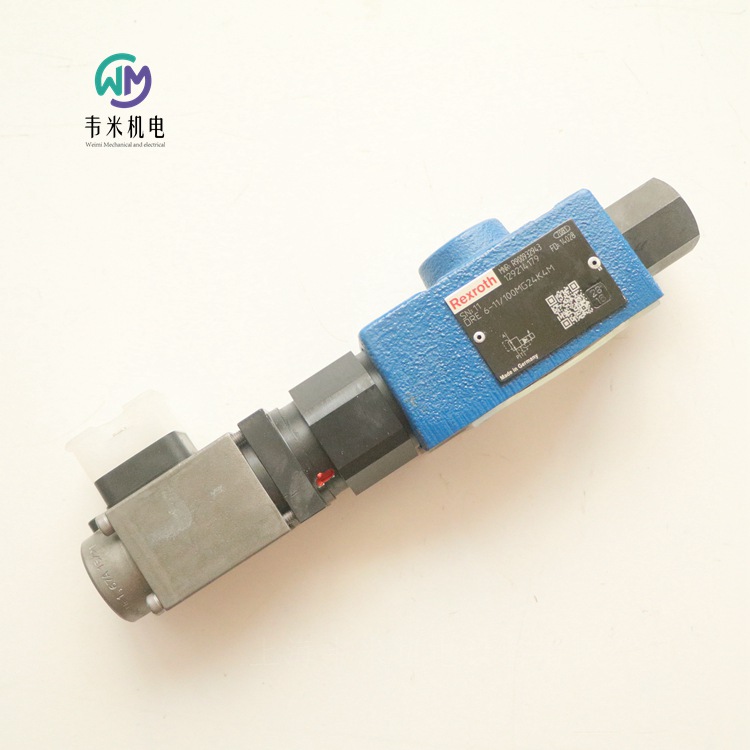

力士樂比例減壓閥現貨庫存DRE6-11/100MG24K4M，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH先導式比例減壓閥
DRE, DREE
R900932943 DRE6-11/100MG24K4M
0811402055 DRE6X-11/175MG24-8NZ4M
規格 6
組件系列 1X
大工作壓力 210 bar
大流量 30 l/min
連接類型  底板安裝
油口安裝面  ISO 4401-03-02-0-05
安裝位置  任意
周圍溫度范圍  -20 … 70℃
存儲溫度范圍  -20 … 80℃
防護等級符合 EN 60529 標準  IP65（如果使用的是適合且正確安裝的連接插頭。）
符合性 根據 EMC 指令 2014/30/EU 檢查 CE  EN 61000-6-2 和 EN 61000-6-3
液壓油溫度范圍  -20 … 80℃
粘度范圍  15 … 380mm?/s
液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15
先導流量  0.65l/min
大流量  30l/min
礦物油  HL, HLP
合適的密封材料  NBR, FKM
滯后  ? 2.5%
重復精度  < ? 2%
線性  ? 3.5%
控制值壓力特性曲線的制造公差  ? 2-3%
階躍響應  ≈ 150ms
電源  24VDC
小控制電流  100mA
大控制電流  1600mA
電磁線圈的電阻
20 ?C 時的低溫值  5Ω
大高溫值  7.5Ω
占空比  100%
電流消耗  1.5A
外部保險裝置  2A. 時間延遲
輸入
電壓  0 … 10V
電流  4 … 20mA
用于在接口 A（帶壓力限制裝置）中減壓
通過比例電磁鐵操作
用于底板安裝
油口安裝面符合 ISO 4401-03-02-0-05
使用外部控制電子元件進行操作時，借助電氣調節，設定值壓力特性曲線的制造公差較小
接口 A 中的小調定壓力
帶集成電子元件 (OBE)，可選
符合 EMC 指令 2014/30/EU 的 CE 標準
DRE(E) 型閥門是電控先導式三通減壓閥，可以為用電器提供壓力限制。該閥門用于降低系統壓力。
該閥門基本上由先導控制閥、比例磁鐵、帶主控制閥芯的主閥構成。
型號 DRE
通過比例磁鐵 在通道 A 中根據額定值調整待降低的壓力。
使用已卸壓的接口 P 時，彈簧將主控制閥芯保持在初始位置。
借此打開 A 至 T 的連接并阻止 P 至 A 的連接。
從接口 P 到環形通道的壓力連接。
先導油從孔流向接口 T，通過流量調節器、噴嘴流向先導控制閥，通過節流間隙流向縱向槽和孔。
減壓
控制室中先導壓力的形成作為設定值的函數。
將主控制閥芯向右移動，液壓油從 P 流向 A。
通過通道和噴嘴在彈簧腔的接口 A 中形成用電器壓力。
將接口 A 中的壓力提升至先導控制閥 的設定壓力，這會導致主控制閥芯向左移動。接口 A 中的壓力與先導控制閥 的設定壓力大致相同。
壓力限制
如果接口 A 中的壓力超過了先導控制閥 的設定壓力，則主控制閥芯繼續向左移動。
借此斷開從 A 到 T 的連接，并將接口 A 中所生成的壓力限制為已設定的設定值。
型號 DREE – 帶集成電子元件 (OBE)
這些閥門在功能和結構上都符合 DRE 類型。比例磁鐵 上還裝有一個配有控制電子元件的外殼 。
通過設備插頭連接電源電壓和設定值電壓或設定值電流。
出廠時通過較小的樣本偏差微調設定值壓力特性曲線。

力士樂REXROTH比例減壓閥
減壓閥 DRE6-1X/100MG24K4M
R900932943 DRE6-11/100MG24K4M
公稱尺寸 6，P → A，電氣帶外部放大器，24 V DC
高性能范圍內的工業液壓閥。可靠地將壓力降低到設定值信號。
滑閥
先導式
連接圖 ISO 4401-03-02-0-05
壓力 [bar] 315
體積流量 [l/min] 30
活塞符號 P → A
連接類型 板材結構
標稱尺寸 6
驅動類型 電氣帶外接電子元件
連接數 3
開關位置數 2
電源電壓 24 VDC
電插頭 設備插頭 3 針 (2 PE)
電氣連接說明 3 針設備連接器 (2 PE)，符合 EN 175301-803
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg]1.86

力士樂REXROTH邏輯閥 LC50A05D7X/
R900938021 LC50A05D7X/
公稱尺寸 50，雙向（A → B，B → A），液壓操作，活塞型 AD
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
座閥
先導式
開啟壓力 0.5 bar
面積比 50%
高性能范圍內的工業液壓閥
根據液壓符號可靠切換油流方向
有遮蓋
環形區域 B=50%
壓力 [bar] 420
活塞符號 A5D
連接類型 插裝閥
標稱尺寸 50
驅動類型 帶液壓操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 3

力士樂REXROTH邏輯閥 LC40A05D7X/
R900937995 LC40A05D7X/
公稱尺寸 40，雙向（A → B，B → A），液壓操作，活塞型 AD
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
座閥
先導式
開啟壓力 0.5 bar
面積比 50%
高性能范圍內的工業液壓閥
根據液壓符號可靠切換油流方向
有遮蓋
環形區域 B=50%
壓力 [bar] 420
活塞符號 A5D
連接類型 插裝閥
標稱尺寸 40
驅動類型 帶液壓操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.76

力士樂REXROTH邏輯閥 LC32B40D7X/
R900912617 LC32B40D7X/
公稱尺寸 32，單向（A → B），液壓操作，活塞型 BD
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
高性能范圍內的工業液壓閥
根據液壓符號可靠切換油流方向
有遮蓋
環形區域 B=7%
壓力 [bar] 420
活塞符號 B40D
連接類型 插裝閥
標稱尺寸 32
驅動類型 帶液壓操作
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1

力士樂REXROTH邏輯閥 LC32A40E7X/V
插裝式R900929926 LC32A40E7X/V
公稱尺寸 32，雙向（A → B，B → A），液壓操作，活塞型 AE
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
高性能范圍內的工業液壓閥
根據液壓符號可靠切換油流方向
無遮蓋
環形區域 B=50%
壓力 [bar] 420
活塞符號 A40E
連接類型 插裝閥
標稱尺寸 32
驅動類型 帶液壓操作
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 0.98


力士樂REXROTH邏輯閥 LC32A20D7X/
R900912589 LC32A20D7X/
公稱尺寸 32，雙向（A → B，B → A），液壓操作，活塞型 AD
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
座閥
先導式
開啟壓力 2 bar
面積比 50%
高性能范圍內的工業液壓閥
根據液壓符號可靠切換油流方向
有遮蓋
環形區域 B=50%
壓力 [bar] 420
活塞符號 A20D
連接類型 插裝閥
標稱尺寸 32
驅動類型 帶液壓操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.9909

力士樂REXROTH邏輯閥 LC16A40D7X/
插裝閥R900912573 LC16A40D7X/
公稱尺寸 16，雙向（A → B，B → A），液壓操作，活塞型 AD
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
座閥
先導式
開啟壓力 4 bar
面積比 50%
高性能范圍內的工業液壓閥
根據液壓符號可靠切換油流方向
有遮蓋
環形區域 B=50%
壓力 [bar] 420
活塞符號 A40D
連接類型 插裝閥
標稱尺寸 16
驅動類型 帶液壓操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.2045

力士樂REXROTH邏輯閥 LC16A05E7X/V
插裝閥R900928456 LC16A05E7X/V
公稱尺寸 16，雙向（A → B，B → A），液壓操作，活塞型 AE
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
高性能范圍內的工業液壓閥
根據液壓符號可靠切換油流方向
無遮蓋
環形區域 B=50%
壓力 [bar] 420
活塞符號 A5E
連接類型 插裝閥
標稱尺寸 16
驅動類型 帶液壓操作
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 0.2

力士樂REXROTH邏輯閥 LC25A20D7X/
插裝閥R900912580 LC25A20D7X/
公稱尺寸 25，雙向（A → B，B → A），液壓操作，活塞型 AD
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
座閥
先導式
開啟壓力 2 bar
面積比 50%
高性能范圍內的工業液壓閥
根據液壓符號可靠切換油流方向
有遮蓋
環形區域 B=50%
壓力 [bar] 420
活塞符號 A20D
連接類型 插裝閥
標稱尺寸 25
驅動類型 帶液壓操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.4841
