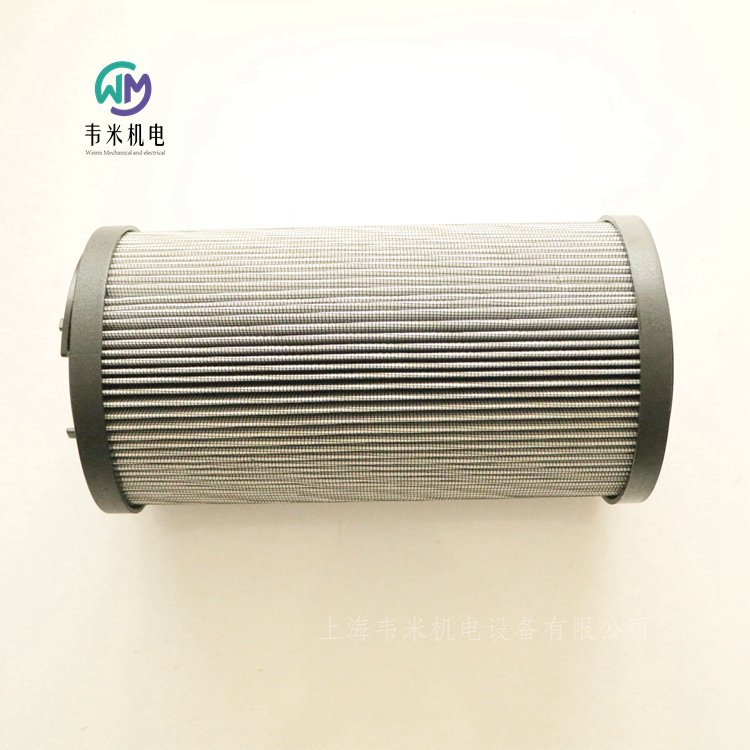

意大利DUPLOMATIC過濾器濾芯FRTE200F25S/10N，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

意大利迪普馬DUPLOMATIC法蘭式回油過濾器FRT
安裝于油箱上
序列號 10
 高工作壓力 3 bar
FRT型過濾器是一種安裝于油箱蓋上的法蘭式安裝過濾器；進油口位于過濾器的端部，為BSP螺紋，易于安裝。
過濾器觀測蓋板由三個或四個螺釘固定，易于維護和保養。濾芯也由螺釘固定，可方便與濾筒一起拆卸移除。這樣，我們可以通過更換濾芯來清理過濾器殼體中的雜質。
濾芯由高效過濾材料制成，可以容納大量油液污染物。可提供三種不同的過濾精度：
F10 = 10 ?m 絕對 (β10 > 100) - ISO 4406:1999 等級 18/16/13
F25 = 25 ?m 絕對 (β25 > 100) - ISO 4406:1999 等級 19/17/14
P10 = 10 ?m 額定 (β10 > 2) - ISO 4406:1999 等級 21/19/16
FRT型過濾器一般都帶有旁通閥。
所有FST型過濾器都可安裝電子式或可視式阻塞指示器，需單獨訂購。
過濾器型號 FRT-TB200
油口尺寸2”BSP
重量 4.1kg
流量 （標示） 430l/min
 大工作壓力 3bar
濾芯破裂壓差 3bar
旁通閥開啟壓差  1,7(?10 %) bar
環境溫度范圍 -25 / 50?C
油液溫度范圍 -25 / 110?C
油液粘度范圍 10 - 400cSt
選擇過濾器規格時，必須保證在公稱流量條件下，過濾器壓差小于0.5bar。通過過濾器的總壓差為油液經過過濾器殼體的壓差和經過濾芯壓差之和。
過濾器型號 FRTE - 200
意大利迪普馬DUPLOMATIC過濾器濾芯訂貨型號：
FRTE200F25S/10N

意大利迪普馬DUPLOMATIC電子控制單元
用于開環單電磁鐵比例閥放大板
UEIK-1*系列
技術參數
電源  22 - 30VDC
電源電氣保護   過載  極性反轉
參考輸入信號：
電壓  0 / 10 V
電流  4 - 20mA
參考輸入信號阻抗
電壓  10k?
電流  250?
卡尺寸  歐板式 100x160x35
插頭接口  DIN 41612-D 32 外螺紋
工作溫度范圍  0 - 50℃
重量  0.2kg
UEIK-1* 型卡為歐板式電子控制單元，用于開環單電磁鐵比例閥。該單元提供和參考輸入信號成比例的可變電流，不受溫度變化或者負載阻抗的影響。
電磁鐵電源的PWM特性減小了閥的滯環，從而優化了控制精度。 前面板帶LED燈，可顯示卡的功能和電位計，從而優化控制。
功能說明
電源
卡所需要的供電電源為22到30 V DC (針腳2a/2c - 4a/4c)之間， 所需功率為：20W (UEIK-11) - 29W (UEIK-12)。
電源電壓必須經過整流和濾波，并且大允許波動在上述電壓范圍內。
電氣保護
卡具有防止超壓和極性反轉的功能。
一根已安裝的2A快速熔斷保險絲，用于電源電路保護。
參考輸入信號
此卡可接受電壓參考輸入信號(0到 10V)或者電流參考輸入信號(4-20 mA)。
注意：如果信號由電位計發射，請驗證其負荷至少為200 Ω。
信號和調節
電源 POWER ON
黃色LED燈指示卡的電源狀態：
亮 - 電源正常
滅 - 無電源，電源故障或者保險絲熔斷
使能 ENABLE
卡正常工作需要在針腳24c處施加一個22到30 V DC的使能信號。
卡的使能狀態，既可以通過前面板的LED燈觀測，也可以由用戶在針腳6a和6c處測量。
綠色LED燈指示：
亮 - 卡開啟
滅 - 卡關閉或者故障
增益 GAIN (增益系數調節)
增益電位計“GAIN”，可以調節設定的參考信號值和供給電磁鐵的大電流兩者之間的關系，從而用于限定閥控制的液壓尺寸大值。
卡的大電流限定為1,0A (UEIK-11) - 1,2A (UEIK-12)。見6節的默認值。
順時針旋轉增大電流。
偏置 OFFSET(偏置電流調節)
偏置電位計 “OFFSET”，可以調節閥的偏置電流。此參數用于清除閥的不靈敏區域(死區)。
調節范圍從0到0,5A (UEIK-11) - 從0到0,65A (UEIK-12)。
當參考輸入信號超過 150 mV (或者4,25 mA)的閾值時，偏置電流被激活。
低于此閾值時，偏置不被激活，只有當極化電流等于25 mA時會出現。
注意：偏置電流設定值的變化會引起增益系數值的相應變化。
順時針旋轉增大電流。
上升斜坡 RAMP UP/ 下降斜坡 RAMP DOWN (斜坡調節)
上升斜坡電位計“RAMP UP”和下降斜坡電位計“RAMP DOWN” ，可以調節相應參考輸入信號階躍上升或者下降變化時，達到所需供給電流的時間，范圍從0,03到7秒。
通過這個方法，可以控制閥的響應時間，從而調節閥以滿足液壓回路和機器循環的要求。
可以通過在針腳16a處施加一個22到30 V DC的隔斷指令，以禁止斜坡。在這種情況下，剩余的斜坡時間為10 ms。
順時針旋轉增大斜坡時間。
信號測量
電流 CURRENT (電磁鐵電流測量點)
可以通過電壓讀取供給電磁鐵的電流。
讀取轉換：
1V DC = 1A (UEIK-11)
0,82V DC = 1A (UEIK-12).
參考信號 REFERENCE (參考輸入信號測量點)
可以通過電壓讀取發送給卡的參考輸入信號。
直接讀取，但參考電壓和電流之間符號相反，其轉換為：
4 mA = 0 V 20 mA = - 10V。
安裝
卡可安裝在支架或者卡架中，其接口形式為DIN 41612 - 規格D - 32針。
對于電源和電磁鐵連接，根據長度，推薦使用截面積為1到2,5 mm2之間的導線。對于其他連接，推薦使用帶屏蔽護套的電纜，且僅卡側接地。
通常，閥和電子單元的接線必須盡量遠離干擾源(例如動力電纜，電機，交換器和電氣開關)。
在有電磁干擾的環境下，必須對接線做全面保護。
默認狀態
電子單元供貨時出廠設定。
標準設定如下：
“GAIN” 增益調節：參考輸入信號為 10V (或者20 mA)時，相應電
磁鐵輸入電流為0,7 A。
–“OFFSET” 偏置調節：零
–“RAMP UP”上升斜坡和“RAMP DOWN”下降斜坡調節：小值
– SW1在位置V
– SW2在位置S
– SW3在位置AA
– 開關頻率(PWM) =
200Hz (UEIK-11)
100Hz (UEIK-12)。
調試和控制設定
如果需要，可按如下說明修改設置：
a) 偏置電流調節
– 設定增益電位計“GAIN”至小值。
– 輸入大參考輸入信號值 ( 10V或者20 mA)。
– 設置偏置電位計“OFFSET”， 從而使閥定位在開始工作區域。
b) 增益系數調節
– 輸入大參考輸入信號值 ( 10V或者20 mA)
– 設置增益電位計“GAIN”，從而使控制的液壓參數達到所需的大值。
c) 斜坡調節
– 調節上升斜坡電位計“RAMP UP” 和下降斜坡電位計“RAMP DOWN”，從而使閥在參考輸入信號變化時，逐步開啟。
卡的電路設置
每次開關設置修改操作必須在卡斷開電源時進行。每個模塊中的各獨立開關必須設定至同一位置。
電壓或者電流參考輸入信號選擇
(SW 1 模塊由三個獨立開關組成)
– 電壓參考輸入信號選擇V
– 電流參考輸入信號選擇I
單端參考輸入信號或者差動參考輸入信號選擇
(SW?2 模塊包括一個獨立開關)
– 單端參考輸入信號選擇S。 當產生參考輸入信號的外部電位計由卡本身進行供電時，強制使用這種狀態。
– 差動參考輸入信號選擇D。當參考輸入信號來自于PLC或者CNC的模擬輸出時，優先選擇這種狀態。
注意：SW 3模塊，由兩個獨立開關組成，在標準默認狀態下，必須總是設定為AA狀態。
開關頻率調節
可以通過調整器PT7 (見10節)，修改開關頻率(PWM)。
設定范圍從80到370 Hz。
適當的開關頻率調節可以減小閥的滯環值。
順時針旋轉增大頻率。
意大利迪普馬DUPLOMATIC比例閥放大板
UEIK-11/51-24
UEIK-12/51-24



意大利DUPLOMATIC迪普馬DSC3液控方向控制閥
板式安裝
ISO 4401-03
DSC3閥為液控方向控制閥，提供三通或四通設計，并且具有各種可互換的閥芯，安裝面尺寸符合ISO 4401(CETOP RP121H)標準。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。
該閥可提供2位或者3位設計帶彈簧回位，或者2位帶機械回位。
 大工作壓力：
油口- P A B-350bar
油口-T-25bar
先導壓力：
- min 15bar
- max 210bar
公稱流量75  l/min
環境溫度范圍 -20 / 50  ?C
油液溫度范圍 -20 / 80  ?C
油液粘度范圍 10 ? 400  cSt
油液允許的 高污染等級 根據ISO 4406:1999等級 20/18/15
推薦油液粘度  25 cSt
質量：
單控制閥 1.3kg
雙控制閥 1.7kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液，使用FPM 密封（代號V）。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
意大利迪普馬DUPLOMATIC液控方向閥訂貨型號：
DSC3-SA1/11V


意大利迪普馬DUPLOMATIC手動方向控制閥DSH
板式安裝
DSH3 ISO 4401-03
DSH5 ISO 4401-05
DSH*為手動方向控制閥，提供三通或四通設計，并且具有
各種可互換的閥芯。 — 閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。
可提供2位和3位設計，帶彈簧對中或者機械回位。
相對于標準位置，根據安裝要求，DSH3型閥的手柄可做180?旋轉。
技術參數 （在溫度50?C，油液粘度36 cSt條件下測得）
 大工作壓力:
- P - A - B 口
DSH3  350bar
DSH5  320bar
- T 口
DSH3  210bar
DSH5  160bar
公稱流量
DSH3  75l/min
DSH5  150l/min
環境溫度范圍
DSH3  DSH5  -20 / 50℃
油液溫度范圍
DSH3  DSH5 -20 / 80℃
油液粘度范圍
DSH3  DSH5  10 - 400cSt
油液允許的污染等級  根據ISO 4406:1999 等級 20/18/15
推薦油液粘度  25cSt
重量
DSH3  2.1kg
DSH5  4.2kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液，使用FPM 密封（代號V）。
當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 機械定位的閥必須縱向軸水平安裝。
閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
意大利迪普馬DUPLOMATIC手動方向控制閥
DSH3-S1/11N
DSH3-S2/11N
DSH3-S3/11N
DSH3-S4/11N
DSH3-SK1/11N
DSH3-SK1/11V
DSH3-SK3/11N
DSH3-SK4/11N
DSH3-TAK/11N


意大利迪普馬DUPLOMATIC直動式三通減壓閥MZD
固定或可變調節
疊加式
ISO 4401-03
 高工作壓力 350 bar
MZD疊加式閥是一種直動式三通減壓閥。通常閥不工作時，處于開啟狀態，油液可從管路 P1到管路P自由流動。該閥閥芯一端承受管路P的壓力，另一端承受調節彈簧作用力。當管路P的壓力超過彈簧的設定壓力時，閥關閉，直到管路P的壓力減小到設定值為止。
閥的結構使其具有良好的調整靈敏度，且閥的泄漏量小。泄油口在閥的內部與管路T相連。
三通式設計允許來自液壓執行器的油液反向流動至T口排出，從而保護二次回路避免產生壓力沖擊。
該閥為疊加式安裝，其安裝面尺寸符合ISO 4401標準，能快速安裝在符合ISO 4401-03標準的電磁閥下，無需油管連接。
通常供貨時帶可調節的沉頭內六角調整螺釘，也可根據要求選配 SICBLOC調整旋鈕。
固定調節型閥的壓力設置值可為20，25 或 30bar。
結構
MZD*： P管路減壓，T口泄油。
MZD*/A和MZD*/RA：連接執行機構的A管路減壓，B管路為 大壓力，T口泄油。
MZD*/B和MZD*/RB：連接執行機構的B管路減壓，A管路為 大壓力，T口泄油。
技術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
 大工作壓力  350bar
T口的 大壓力  10bar
控制管路 大流量  50l/min
自由管路 大流量  75l/min
泄漏流量  ≤ 0.08l/min
環境溫度范圍  -20 / 50℃
油液溫度范圍  -20 / 80℃
油液粘度范圍  10 ? 400cSt
油液允許的污染等級  根據 ISO 4406:1999等級 20/18/15
推薦油液粘度  25cSt
質量  1.4kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。
當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
意大利迪普馬DUPLOMATIC三通減壓閥訂貨型號：
MZD3/RP/50
MZD2/50
MZD3/50
MZD5/50
MZD3/A/50
MZD3/B/50
MZD4/50
MZD4/A/50
MZD5/RP/50
