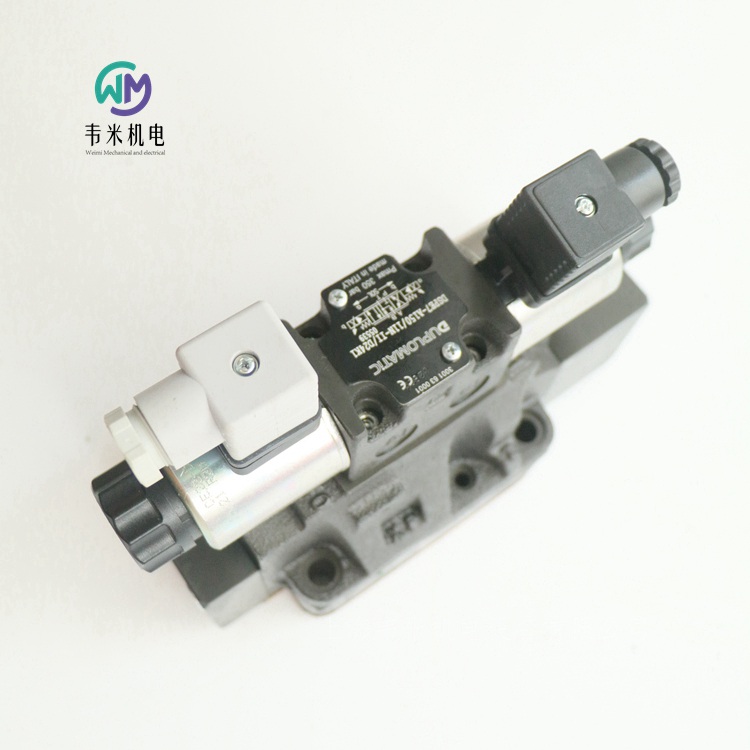

迪普馬先導式比例方向閥DSPE7-A150/11N-II/D24K1，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

迪普馬DUPLOMATIC先導式比例方向閥DSPE系列
DSPE5 CETOP P05
DSPE5R ISO 4401-05
DSPE7 ISO 4401-07
DSPE8 ISO 4401-08
DSPE10 ISO 4401-10
先導式比例方向閥DSPE*，安裝面尺寸符合ISO 4401 (CETOP RP121H) 標準。
該閥開度(以及因此產生的流量) 調節，與先導閥的比例電磁鐵電流輸入成比例。
該閥可以通過電流控制供給單元直接控制，或者和外部電氣控制卡一起進行組合控制，從而充分發揮閥的性能。
該閥可提供規格CETOP P05，ISO 4401-05(CETOP R05)，ISO 4401-07 (CETOP 07)，ISO 4401-08 (CETOP 08)以及ISO 4401-10  。 每一種規格可提供不同的公稱流量，大流量至1600 l/min。
技術參數（采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得）
大工作壓力：  350bar
滯環 (PWM 100 Hz)：   < 4%
重復精度：  < ?2%
環境溫度范圍   -20/ 60℃
油液溫度范圍   -20/ 80℃
油液粘度范圍   10-400cSt
推薦油液粘度   25cSt
特性曲線 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)
在固定壓差Δp下，閥的典型流量控制曲線根據電磁鐵的輸入電流(D24型，大電流860 mA)，通過各相應閥芯機能測得。Δp的參考值由閥的P口和T口測得。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封(代號N)。對于HFDR 油液，使用FPM 密封（代號V）。
若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
先導控制和瀉油
DSPE型閥可選用內部或者外部控制和泄油。使用外部泄油，允許在回油口有較高的背壓。
電氣特性
比例電磁鐵
比例電磁鐵由兩部分組成：鐵芯和線圈。
鐵芯包含銜鐵，以螺紋形式安裝在閥體上，此設計可將摩擦維持至小值，從而減小滯環。
線圈通過鎖緊螺母安裝在鐵芯上。
根據安裝空間，可作360?旋轉。
階躍響應 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)
階躍響應是指閥跟隨輸入參考信號的階躍變化，達到90%設定值所需的時間。
安裝
在不影響正確操作的條件下，DSPE* 閥可在任意方向安裝。
請確保液壓回路中沒有空氣。
閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或者粗糙度達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。
迪普馬DUPLOMATIC比例閥型號：
DSPE7-A150/11N-II/D24K1

意大利迪普馬DUPLOMATIC電磁方向座閥DT03系列
板式安裝ISO 4401-03 (CETOP 03)
高工作壓力 250 bar
大流量 25 l/min
直動式方向控制閥帶錐形閥座密封。
分為兩通或者三通兩種形式，且兩通閥雙向均可密封。
浸油式無滲漏電磁鐵，可由直流和交流電源供電。
閥芯機能
-閥芯機能 “A”, “B”, “C”, “D”: 3通, 2位電磁閥。
-閥芯機能 “E”, “F”, “G”, “H”: 2通, 2位電磁閥。
技術參數 （在溫度50?C，油液粘度36 cSt條件下測得）
大工作壓力  250bar
大流量  25l/min
環境溫度范圍  -25...50℃
油液溫度范圍  -20...80℃
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級  根據 ISO 4406:1999 等級20/18/15
推薦油液粘度  25cSt
重量1.3kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封。對于HFDR 油液，使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
電氣性能
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。線圈通過螺母固定在鐵芯上，可沿軸360?旋轉，以適應空間需求。交流或者直流的同類型不同電壓的線圈可以互換。
供電電壓波動范圍  ? 10% Vnom
負載率  100%
電磁兼容性(EMC)  符合2004/108/CE
低壓  符合2006/95/CE
保護等級：
絕緣等級 (CEI EN 60529)  IP 65
線圈絕緣 (VDE 0580)  H級
浸透  F級
電流和功率消耗
表中數據列出了不同線圈的消耗值。交流電源供電時，必須使用 “D” 型插頭(內置整流器)和RAC線圈。整流電流通過橋式整流器提供，外置于或者集成在“D”型插頭中，位于交流電源(24V  110V, /50 或者/60 Hz)和線圈之間。
線圈  24V-CC
電壓  24V
20?C時電阻值  21.8?
電流消耗  1.10A
功率消耗  26.4W
線圈代碼  1902051
切換時間
表中所示數據是在流量Q = 10 l/min，壓力p = 210 bar工作條件下，使用溫度為50?C，粘度為36 cSt的礦物油，并且供電電壓為額定電壓 90% 時測得的。
時間 (?10%)
得電打開  30 ms
斷電關閉  50 ms
電氣插頭
電磁閥提供時都不帶插頭。插頭須單獨訂購。
意大利迪普馬DUPLOMATIC電磁閥訂貨型號：
DT03-3C/10-24V-CC
DT03-3C/10-220RAC


意大利迪普馬DUPLOMATIC電磁閥DL3系列
板式安裝
ISO 4401-03 (CETOP 03)
高工作壓力 280 bar
大流量 50 l/min
直動式底板安裝方向控制閥，底板安裝面符合ISO 4401-03(CETOP RP121H) 標準
緊湊型減小了電磁鐵尺寸，適用于微型動力單元，工程機械以及農業的應用。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。采用了帶有可互換線圈的濕式電磁鐵。
該閥提供3通或者4通設計，并且根據油口位置具有各種可互換的閥芯。
該閥可采用直流或者交流電磁鐵以及各種形式的電氣連接，以滿足各種各樣的安裝要求。
直流電磁閥使用保護罩式手動應急操作，從而確保在使用K7和K8插頭時，達到IP69K 防護等級。
還可以提供鋅鎳鍍層表面處理，確保抗鹽霧能力達600小時。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液，使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
工作極限
圖中曲線反映了不同閥芯機能的流量限制和工作壓力之間的關系。。
工作極限會由于4通閥處于3通工作狀態，亦或者A口或B口封閉，或者無流量，而相應的有所降低。
數據測量按照ISO 6403 標準，電磁鐵工作溫度為額定溫度，供應電壓為額定電壓90%測得。并且使用了粘度為36 cSt的礦物液壓油，在溫度為50 ?C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋的形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。
線圈通過螺紋環固定在鐵芯上，可作 /- 90?旋轉，以適應可用的安裝空間。交流或者直流的同類型不同電壓的線圈可以互換。
直流電磁閥電流和功率消耗
直流電源供電時，電流消耗保持在一個穩定的常值，本質上由歐姆定律決定：V = R x I
當閥采用交流電供電，并通過外置或內置在“D” 型插頭中的整流電路實現，必須使用”R“線圈。
交流電磁閥電流和功率消耗
在交流電供電時，電磁鐵會有一個消耗較高電流值（啟動電流）的初始階段（ 大運動）；行程中，電流值減小，直至行程結束時達到 小值（保持電流）。 表中顯示了啟動和保持階段的消耗值。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可以通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。
如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
意大利迪普馬DUPLOMATIC電磁閥訂貨型號：
DL3-RK/10N-D24K1
DL3-S1/10N-D12K1
DL3-S1/10N-D24K1
DL3-S2/10N-D12K1
DL3-S2/10N-D24K1
DL3-S3/10N-D12K1
DL3-S3/10N-D24K1
DL3-S4/10N-D12K1
DL3-S4/10N-D24K1
DL3-SA2/10N-D12K1
DL3-SA2/10N-D24K1
DL3-TA/10N-D12K1
DL3-TA/10N-D24K1


意大利迪普馬DUPLOMATIC先導式電液換向閥
板式安裝
ISO 4401-07 (CETOP 07)
高工作壓力 350 bar
大流量 300 l/min
先導式換向閥 DSP7是液壓先導 4通閥，安裝面符合ISO 4401-07 (CETOP 07) (CETOP RP121H)標準，先導為ISO 4401-03 (CETOP 03)電磁換向閥。
該閥可提供不同的閥芯機能(見第2節) 和多種可選的打開控制方式。
該閥有電磁控制和液壓控制兩種形式。液壓控制通過控制油口X和Y實現。
高壓型(H)可選。
技術參數：
工作壓力  DSP7     DSP7H
油口P-A-B  350bar 420bar
油口T（外泄）  210bar  350bar
油口T（內泄）  140bar  140bar
工作流量  300l/min
環境溫度范圍  -20/ 50℃
油液溫度范圍  -20/ 80℃
油液粘度范圍  10 ? 400cSt
油液允許的污染等級  符合 ISO 4406:1999 等級 20/18/15
推薦油液粘度  25cSt
重量
DSP7-S,RK  8.5kg
DSP7-T*,SA*,SB*  8kg
DSC7  6.6kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。
切換時間
先導控制和泄油
DSP7型閥可選用內部或者外部控制和泄油。
使用外部泄油，允許在回油口有較高的背壓。
P口安裝背壓閥
DSP7型閥可選配P口安裝背壓閥。對于在不得電狀態下，P口和回油口T相連(spools S2, S4, S7, S8, S*2, S*4, TA02, TB02, RK02)的控制閥，必須使用此閥，才能建立必須的先導壓力。背壓閥的開啟壓力為5 bar并且小流量為15 l/min。
若有此要求，請在訂貨型號中增加選項C。
C型的總是使用內部先導。
背壓閥可以單獨訂購，并且很容易安裝到主閥的P口。若需單獨訂購背壓閥，請使用訂貨代碼0266577。
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。
線圈通過螺紋環固定在鐵芯上，可360?旋轉以適應可用的安裝空間。
直流電磁閥電流和功率消耗
不同型號直流線圈的電流和功耗值。
采用交流電（50或者60Hz）供電時(D12線圈除外) ，需通過整流電路實現，可使用帶橋式整流的“D”型插頭。然而，當提供整流電流時，必須考慮工作極限會因此而大約下降5-10%。
主閥芯行程控制： C
由于特殊端面堵頭的幫助，可以實現主閥兩端行程控制，從而可以變化閥芯的大
開口度。
此方法允許對泵到執行機構和執行機構到回油的流量進行控制，以獲取對執行機構
的雙向可調控制。
若需要此選項，訂購時在訂貨型號中添加字母C。
主閥芯切換速度控制： D
在先導電磁閥和主閥之間安裝MERS型雙路流量控制閥，可對先導流量進行控制，
從而實現平穩換向。
若需要此選項，訂購時在訂貨型號中添加字母D。
P口帶節流器
此選項在先導電磁閥和主閥之間的過渡板P口安裝?0,8的節流器。
若需要此選項，訂購時在訂貨型號中添加字母P08。
電磁閥的先導閥閥芯機能為S2
可以訂購先導閥閥芯機能為S2的電磁閥 (所有油口和回油相通)。此選項必須使用外
控。
若需要此選項，訂購時在訂貨型號中添加字母S2。
此配置使用外控是為了在閥處于不得電狀態時，允許先導油卸荷
手動應急操作，保護罩式：CM
當電磁閥安裝時暴露在空氣中，或者在潮濕環境下使用時，推薦使用保護罩式手動
應急操作。
若需要此選項，訂購時在訂貨型號中添加字母CM。
電氣插頭
電磁閥提供時都不帶插頭。插頭需要單獨訂購。
安裝
具有彈簧對中和復位的閥可在任意方向安裝；不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于0.8。如果平面度或者粗糙度達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。
注意：選用H型(高壓)閥時，推薦使用12.9級緊固螺栓。
迪普馬DUPLOMATIC電液換向閥訂貨型號：
DSP7-S1/20N-EI/D24K1/CM
DSO7H-S3/10N-II

意大利迪普馬DUPLOMATIC防爆型電磁方向控制閥
DS3K* ISO?4401-03 (CETOP 03)
DL5BK* ISO?4401-05 (CETOP 05)
DSP5K* CETOP P05
DSP5RK* ISO?4401-05 (CETOP R05)
DSP7K* ISO?4401-07 (CETOP 07)
DSP8K* ISO 4401-08 (CETOP 08)
DSP10K* ISO 4401-10
這些閥中，規格ISO 4401-03 (CETOP 03)為直動式，規格CETOP P05，ISO 4401-05 (CETOP R05)，ISO 4401-07(CETOP 07)，ISO 4401-08 (CETOP 08)和ISO 4401-10為先導式。
此電磁方向控制閥符合ATEX 94/9/EC標準，適合在潛在易燃易爆環境下使用，符合ATEX II 2GD（溫度等級T4或者T5）或者用于礦井的I M2。見4節ATEX分類，工作溫度和電氣特性。
與上述標準一致的聲明，總是和閥一起提供。
低溫型（至- 40 ?C）也可提供。
DS3K*和DL5BK*型閥供貨時經過表面鍍鋅鎳處理，確保其耐鹽霧腐蝕性能力達600小時；DSP*K*型閥， 表面處理根據客戶要求提供。
工作極限
不同型號閥流量限制和工作壓力之間的關系。 數據測量按照ISO 6403 標準，電磁鐵工作溫度為額定溫度，供應電壓為額定電壓90%測得。并且使用了粘度為36 cSt的礦物液壓油，在溫度為50 ?C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。
4通閥處于3通工作狀態時，亦或者A口或B口封閉，或者無流量時的工作極限，會相應的降低。
ATEX分類，工作溫度和電氣特性
可應用和安裝于潛在易燃易爆氣體環境中的閥， 根據ATEX指令描述， 迪普馬認證了閥和線圈的組合；供貨通常包括遵照指示的聲明和操作，以及維護手冊，包括在潛在易燃易爆環境下正確使用閥所需要的所有信息。
根據ATEX指令，安裝在這些閥上的線圈已經經過單獨的認證，因而適合在潛在易燃易爆氣體環境中使用。
閥的ATEX分類
此閥可應用和安裝于潛在易燃易爆環境中，包括:
ATEX II 2G、ATEX II 2D：*KD2 用于易燃易爆區域，由氣體、蒸汽、迷霧或者空氣/粉塵引起，有時也可能是混合物造成
ATEX I M2：*KDM2 用于礦井的地下部分，以及可能受到甲烷和/或者易燃粉塵危及的此類礦井的地表裝置部分。一旦發生易燃易爆環境，此設備應當斷電。
線圈的ATEX分類
防爆閥的線圈有自身獨特的標簽，包含了相關ATEX標記。 特制的線圈外殼機械結構是為了確保其抵抗可能的內部爆炸，并防止爆炸向外部環境蔓延，符合“Ex d” 型防護(防爆線圈)。
此外，電磁鐵的設計也是為了維持其表面溫度低于相關等級的限制。R* 型線圈(交流電源供電) 包含內置的整流電路。
工作溫度
此類閥按照其 高表面溫度（EN 13463-1）進行分類，其中 高表面溫度必須低于閥所使用的分類區域中，氣體、蒸汽和粉塵的燃點。
II類組別的閥，也可用于限制更少的溫度等級（表面溫度允許更高）。
電氣連接
接線
為了實現線圈的電氣連接，必須適用接線端子，接線端子包含在接線盒中，可旋開固定蓋板 的4個螺栓。 電氣連接極性獨立。 做電氣連接時，很重要的一點就是必須連接接線端子盒中的接地點(M4螺栓)，可通過合適的導線和系統的主接地線一起實現。
在線圈殼體的外部，有一個接地點(M4螺栓)，可確保閥和系統主接地線之間的等勢性；連接此點，從而確保實現EN 13463-1標準，強制驗證潛在易燃易爆氣體環境中各元件的等勢性(各元件之間的 大電阻需為100 Ω)。
在電氣接線的 后，必須重新拆開接線盒的蓋板，檢查蓋板座中的密封位置是否正確，并使用4.9-6 Nm的扭矩緊固4個M5的螺栓。
電氣連接必須按照ATEX標準中的規則說明進行。
電流過載保險絲和開關電壓峰值
每一個閥的上游，必須連接一根合適的保險絲 (根據IEC 60127標準， 大3 x)，或者連接一個作為短路保護的電動開關，帶短路以及熱瞬時跳 閘。保險絲的切斷功率必須超過或者和電源短路電流一致。保險絲或者保護電動開關必須放置在危險區域之外，或使用防爆遮蓋物進行保護。
為了保護閥連接的電器設備， 線圈中有一個保護電路，電感關閉時觸發，可減小電壓峰值。
意大利迪普馬DUPLOMATIC防爆電磁閥訂貨型號：
DS3KD2-S4/10V-R240K9T02/CM
DS3KD2-S1/10N-D24K9T02/CM



意大利迪普馬DUPLOMATIC液動方向控制閥DSA系列
板式安裝
DSA3 ISO 4401-03 (CETOP 03)
DSA5 ISO 4401-05 (CETOP R05)
技術參數 （在溫度50?C，油液粘度36 cSt條件下測得）
公稱流量 l/min 75 120
環境溫度范圍 ?C -20 / 50
油液溫度范圍 ?C -20 / 80
油液粘度范圍 cSt 10 ? 400
油液允許的 高污染等級 根據 ISO 4406:1999 等級 20/18/15
推薦油液粘度 cSt 25
 DSA* 閥是氣動方向控制閥，提供三通或四通設計，并且具有各種可互換的閥芯，安裝面尺寸符合 ISO4401 (CETOP RP121H) 標準。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。
該閥可提供2位或者3位設計帶彈簧回位，或者2位帶機械回位。
外泄油口Y適用于(標準)規格ISO 4401-05 (CETOPR05) 。當T口回油背壓大于25 bar時，此油口必須連接。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液，使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
工作極限
圖中曲線反映了不同閥芯機能的流量限制和工作壓力之間的關系。數據測量按照ISO 6403 標準，使用了粘度為36 cSt的礦物液壓油，在溫度為50 ?C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可通過螺釘或者螺栓安裝在平面上。
如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
意大利迪普馬DUPLOMATIC液壓換向閥訂貨型號：
DSA3-TA/12N
DSA3-S1/12N
DSA5-S1/20N

迪普馬先導式比例方向閥DSPE7-A150/11N-II/D24K1
