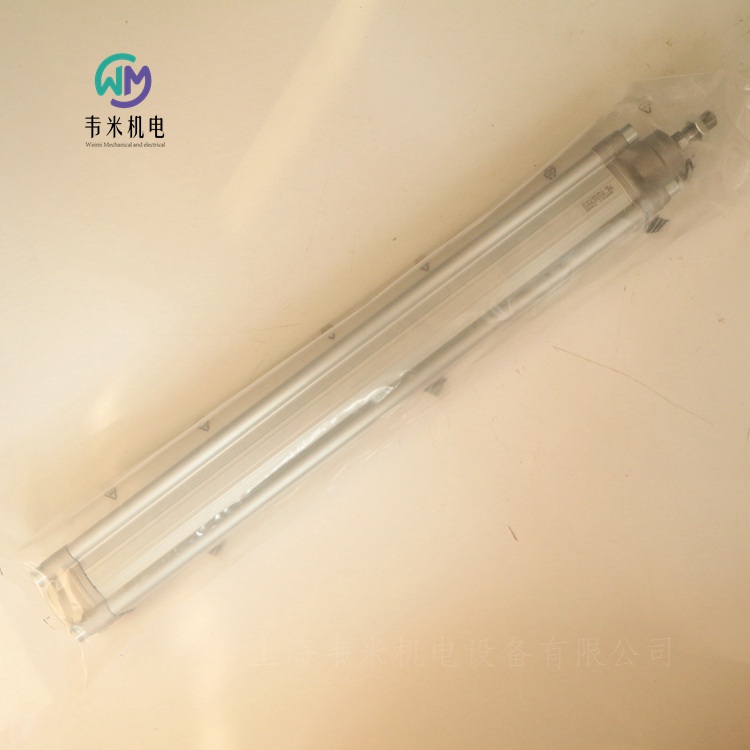

安沃馳AVENTICS型材氣缸符合 ISO 15552 標準， PRA 系列 0822123011
PRA-DA-063-0500-0322111100000000000000-B
AVENTICS PRA 系列型材氣缸 (ISO 15552)
安沃馳 PRA 系列 (ISO 15552) 氣缸具有緊湊的設計外形，帶集成傳感器插槽。PRA 系列 (ISO 15552) 氣缸可用于各種行業。這包括通用自動化技術、機器和系統構造，以及特殊的行業應用。
SM6-AL 系列傳感器可直接安裝在安沃馳 PRA 系列上，在充分的工作舒適度下進行良好的距離測量。
特點
6mm T 型插槽和 4mm C 型插槽，可以輕松快速而又緊湊地安裝各種傳感器
提供 32mm 至 125mm 直徑的活塞
模塊化密封系統，適應性強
氣動端點緩沖
額外彈性阻尼元件
配置器中提供各種變型和配件
規格
標準ISO 15552
活塞- ?63 mm
行程500 mm
實用原則雙作用式
緩沖pneumaticky nastaviteln? tlumen?
磁性銷釘P?st s magnetem
環境要求工業標準, ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力1765 N
伸出運動的活塞力1960 N
環境溫度-20 ?C
環境溫度80 ?C
運行壓力1.5 bar
運行壓力10 bar
接口G 3/8
活塞桿螺紋M16x1,5
緩沖長度16.5 mm
緩沖能量27 J
重量 0 mm行程1.42 kg
重量 10 mm行程0.054 kg
行程2500 mm
介質壓縮空氣
介質溫度小值-20 ?C

安沃馳AVENTICS二位五通換向閥, 系列 581, 尺寸2-5812171650
標準化 ISO 5599-1
尺寸 ISO 2
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥
外殼 鋁材
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 2700 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓DC 24 V
結構特點  滑閥
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
連接類型  底板連接
標準  ISO 5599-1, ISO 2
控制壓力 小/大  3 ... 10 bar
低 / 高環境溫度  -15 ... 50 ?C
介質溫度范圍  -15 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  2700 l/min
流動電導系數C  10,8 l/(s*bar)
防護等級 帶接口  IP65
兼容性目錄  14
暫載率  100 %
接通時間型號  17 ms
關閉時間型號  40 ms
安裝螺釘  帶內六方
擰緊螺栓的小扭力  3,5 Nm
重量  0,56 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS二位五通換向閥, 系列 581, 尺寸2-5812220300
標準化 ISO 5599-1
尺寸 ISO 2
操作元件 雙線圈
換向原理 5/2
結構特點 滑閥
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 B型 工業
類型 多芯插頭
額定流量Qn 2700 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓 AC 110 V
結構特點  滑閥
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
連接類型  底板連接
標準  ISO 5599-1, ISO 2
控制壓力 小/大  1,5 ... 10 bar
低 / 高環境溫度  -15 ... 50 ?C
介質溫度范圍  -15 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  2700 l/min
流動電導系數C  10,8 l/(s*bar)
防護等級 帶接口  IP65
暫載率  100 %
接通時間型號  12 ms
關閉時間型號  12 ms
安裝螺釘  帶內六方
擰緊螺栓的小扭力  4 Nm
重量  0,42 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位五通換向閥, 系列 581, 尺寸2-5812290650
標準化 ISO 5599-1
尺寸 ISO 2
操作元件 雙線圈
換向原理 5/2
結構特點 滑閥
外殼 鋁材
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 2700 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓DC 24 V
結構特點  滑閥
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
連接類型  底板連接
標準  ISO 5599-1, ISO 2
控制壓力 小/大  1,5 ... 10 bar
低 / 高環境溫度  -15 ... 50 ?C
介質溫度范圍  -15 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  2700 l/min
流動電導系數C  10,8 l/(s*bar)
防護等級 帶接口  IP65
兼容性目錄  14
暫載率  100 %
接通時間型號  14 ms
關閉時間型號  14 ms
安裝螺釘  帶內六方
擰緊螺栓的小扭力  3,5 Nm
重量  0,71 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位三通換向閥, 系列 DO30-0820019980
標準化 CNOMO / NFE 49-003-1
復位型 帶彈簧復位
換向原理 3/2
結構特點 提動閥
外殼 塑料
密封件材料 氟-樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
Qn 1-2 65 l/min
Qn 2-3 80 l/min
壓縮空氣 接口 人口 CNOMO
壓縮空氣 接口 出口 CNOMO
操作 電子
結構特點  提動閥
操作  電子
密封原理  軟密封
標準  CNOMO / NFE 49-003-1
工作壓力范圍  0 ... 10 bar
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
防護等級 帶接口  IP65
兼容性目錄  See table
暫載率  100 %
在多線路導線板上的組裝  P-導線板
固定螺栓  M4
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS二位三通換向閥, 系列 DO22-0820019990
操作元件 單線圈
復位型 帶彈簧復位
換向原理 3/2
結構特點 提動閥
外殼 壓鑄鋅
密封件材料 氟-樹膠
接口尺寸 B型 工業
Qn 1-2 40 l/min
Qn 2-3 52 l/min
壓縮空氣 接口 人口 M5
壓縮空氣 接口 出口 M5
操作 電子
結構特點  提動閥
操作  電子
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  1 ... 5 mg/m3
額定流量 1-2  40 l/min
額定流量 2-3  52 l/min
壓縮空氣連接  按照國際標準 ISO 16030
反向極性保護  反極性保護
兼容性目錄  See table
暫載率  100 %
接通時間型號  22 ms
關閉時間型號  20 ms
如閥受到阻隔，則100%接通時間的允許環境溫度為35 ?C。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位三通換向閥, 系列 DO30-0820019501
標準化 CNOMO / NFE 49-003-1
復位型 帶彈簧復位
換向原理 3/2
結構特點 提動閥
外殼 塑料
密封件材料 氟-樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
Qn 1-2 65 l/min
Qn 2-3 80 l/min
壓縮空氣 接口 人口 CNOMO
壓縮空氣 接口 出口 CNOMO
工作電壓DC 24 V
操作 電子
結構特點  提動閥
操作  電子
密封原理  軟密封
標準  CNOMO / NFE 49-003-1
工作壓力范圍  0 ... 10 bar
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
防護等級 帶接口  IP65
兼容性目錄  See table
暫載率  100 %
在多線路導線板上的組裝  P-導線板
固定螺栓  M4
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS過濾器-調壓閥, 系列 AS5-FRE-R412009175
組成部分 過濾器-調壓閥
清除冷凝物 半自動，失壓開啟
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
鎖定式 鎖定式
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 14000 l/min
壓縮空氣連接 G 3/4
結構特點  一個整體的, 可以組裝成塊
組成部分  過濾器-調壓閥
安裝位置  垂直
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
額定流量Qn  14000 l/min
調節器型號  隔膜式調壓閥
調整功能  帶二次排氣
壓力輸送  單的
過濾器的集水杯容積  87 cm3
濾清器濾芯  可替換
大值.自通風耗用量  1,5 l/min 根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  6 : 7 : -
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕，
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。



安沃馳AVENTICS過濾器-調壓閥, 系列 AS3-FRE-R412007209
組成部分 過濾器-調壓閥
清除冷凝物 半自動，失壓開啟
二級排放 帶二次排氣
過濾器氣孔直徑 5 μm
壓力表 帶有壓力表
鎖定式 鎖定式
外殼 聚酰胺
氣杯 聚碳酸酯
密封件材料 丙烯樹膠
 適合ATEX
額定流量Qn 5100 l/min
壓縮空氣連接 G 1/2
結構特點  一個整體的, 可以組裝成塊
組成部分  過濾器-調壓閥
安裝位置  垂直
合格證書  適合ATEX
低 / 高環境溫度  -10 ... 50 ?C
介質溫度范圍  -10 ... 50 ?C
介質  壓縮空氣 中性氣體
額定流量Qn  5100 l/min
調節器型號  隔膜式調壓閥
調整功能  帶二次排氣
壓力輸送  單的
過濾器的集水杯容積  49 cm3
濾清器濾芯  可替換
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級  6 : 7 : -
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
請注意：聚碳酸酯材質的容器易受溶劑侵蝕。
適用于在 1、2、21、22 Ex 區內使用
流動方向的變化 (從空氣供給到左邊在空氣供應到右邊) 由在垂直的軸旋轉在180?的設施做。詳細信息請參見操作說明書。
由于結構原理，同樣適用于液體油或水的分離。


安沃馳AVENTICS二位五通換向閥, 系列 RA18-0820022991
Qn = 700 l/min→管式連接→壓縮空氣 接口 出口: G 1/8→電氣連接: 多芯插頭, ISO 6952, B 型→可以組裝成塊→單穩, 雙電磁線圈
結構特點滑閥，零遮蓋
先導內部
密封原理軟密封
隔絕原理
（閉鎖原理）
單重底板原理
在多線路導線板上的組裝P-導線板, PRS-導線板
工作壓力范圍見下表
環境溫度 小值/大值 0?C / 50?C
低/高介質溫度-10?C / 50?C
介質壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量0 mg/m3 - 5 mg/m3
標準化電路接口ISO 6952
防護等級帶有接線盒 / 插頭見下表
兼容性目錄見下表
暫載率100 %
重量見下表
材料:
外殼聚酰胺
密封丙烯樹膠
正面板聚酰胺
螺紋管套黃銅
壓力必須至少低于環境和介質溫度15?C，并且允許的高溫度為 3 ?C。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位五通換向閥, 系列 RA14
Qn = 1400 l/min→管式連接→壓縮空氣 接口 出口: G 1/4→電氣連接: 多芯插頭, ISO 6952, B 型→可以組裝成塊→單穩, 雙電磁線圈
結構特點滑閥，零遮蓋
密封原理軟密封
隔絕原理
（閉鎖原理）
單重底板原理
在多線路導線板上的組裝P-導線板, PRS-導線板
環境溫度 小值/大值 0?C / 50?C
低/高介質溫度-10?C / 50?C
介質壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量0 mg/m3 - 5 mg/m3
標準化電路接口ISO 6952
防護等級帶有接線盒 / 插頭見下表
兼容性目錄見下表
暫載率100 %
重量見下表
材料:
外殼聚酰胺
密封丙烯樹膠
正面板聚酰胺
螺紋管套黃銅
壓力必須至少低于環境和介質溫度15 ?C，并且允許的高溫度為 3 ?C。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位五通換向閥, 系列 IS12
Qn = 1060 l/min→底板連接→壓縮空氣 接口 出口: 按照標準ISO 5599-1制造的接地板→電氣連接: 多芯插頭, ISO 4400, A型→可以組裝成塊→先導: 帶有CNOMO-接口圖的先導閥, 軸向結構→手動控制裝置: 未帶制動, 鎖定式→單穩, 雙電磁線圈
標準ISO 5599-1
結構特點滑閥，零遮蓋
先導內部
密封原理軟密封
隔絕原理
（閉鎖原理）
單重底板原理
工作壓力范圍見下表
環境溫度 小值/大值-10?C / 50?C
低/高介質溫度-10?C / 60?C
介質壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量0 mg/m3 - 5 mg/m3
防護等級帶有接線盒 / 插頭IP 65
兼容性目錄14
暫載率100 %
安裝螺釘M5 帶有內六角
擰緊螺栓的小扭力2,2 Nm
重量見下表
材料:
外殼聚酰胺
密封丙烯樹膠
正面板聚酰胺
壓力必須至少低于環境和介質溫度15 ?C，并且允許的高溫度為 3 ?C。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。ATEX-標志:參見ATEX-線圈目錄表。
