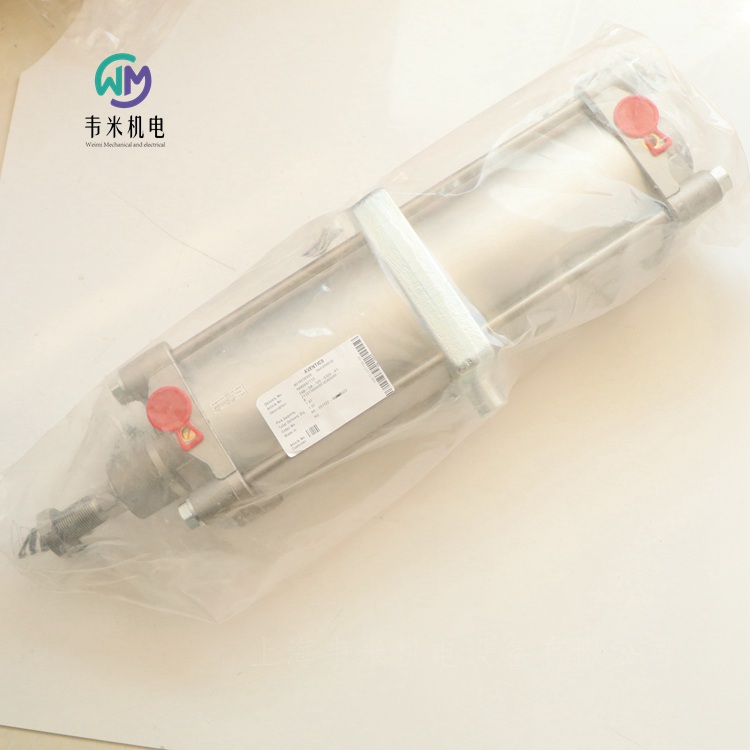

AVENTICS氣缸R480697113，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

氣缸和驅動裝置：標準氣缸、微型氣缸、圓形氣缸、緊湊型氣缸、短行程氣缸和薄型氣缸、型材氣缸、拉桿氣缸、氣缸閥門單元、無桿氣缸、導向氣缸、雙活塞氣缸、旋轉驅動裝置、波紋管氣缸、帶有測距傳感器的氣缸、膜片式氣缸、氣缸附件、氣缸安裝件（螺栓、法蘭安裝件、底腳安裝件、U形安裝件、后耳環、軸承支架、氣缸安裝件的螺母、搖動塞固定裝置、中間法蘭）、活塞桿連接件（柔性耦合連接件、U形接頭、萬向頭、活塞桿延長部分、用于活塞桿的特殊螺母）、模塊化密封系統、鎖緊單元（夾持單元）、導向單元、工業緩沖器、搬運連接組件、磁接近傳感器、位移測量傳感器。

安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010721
接口 M5雙作用式緩沖 彈性活塞桿 內螺紋活塞桿 無旋轉
活塞連桿改裝 無旋轉
實用原則 雙作用式
緩沖 彈性
活塞直徑 20 mm
行程 10 mm
防塵圈 聚氨酯
壓縮空氣連接 M5
壓縮空氣接口型號 內螺紋
壓縮空氣連接 內螺紋
低 / 高環境溫度 -25 ... 80 ?C
介質溫度范圍 -25 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
材料
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
活塞 晴綸橡膠
前端蓋板 黃銅 鋁材
后蓋 鋁材
防塵圈 聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許 的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010741
接口 G 1/8雙作用式緩沖 彈性活塞桿 內螺紋活塞桿 無旋轉
活塞連桿改裝 無旋轉
實用原則 雙作用式
緩沖 彈性
活塞直徑 32 mm
行程 10 mm
防塵圈 聚氨酯
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
壓縮空氣連接 內螺紋
低 / 高環境溫度 -25 ... 80 ?C
介質溫度范圍 -25 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
材料
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
活塞 晴綸橡膠
前端蓋板 黃銅 鋁材
后蓋 鋁材
防塵圈 聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許 的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010774
接口 G 1/8雙作用式緩沖 彈性活塞桿 內螺紋活塞桿 無旋轉
活塞連桿改裝 無旋轉
實用原則 雙作用式
緩沖 彈性
活塞直徑 63 mm
行程 25 mm
防塵圈 聚氨酯
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
壓縮空氣連接 內螺紋
低 / 高環境溫度 -25 ... 80 ?C
介質溫度范圍 -25 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
材料
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
活塞 晴綸橡膠
前端蓋板 黃銅 鋁材
后蓋 鋁材
防塵圈 聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010847
接口 G 1/8雙作用式帶磁性活塞緩沖 彈性活塞桿 內螺紋活塞桿 無旋轉
活塞連桿改裝 無旋轉
實用原則 雙作用式
緩沖 彈性
磁性銷釘 帶磁性活塞
活塞直徑 32 mm
行程 50 mm
防塵圈 聚氨酯
壓縮空氣連接 G 1/8
壓縮空氣接口型號 內螺紋
壓縮空氣連接 內螺紋
低 / 高環境溫度 -25 ... 80 ?C
介質溫度范圍 -25 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
材料
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
活塞 晴綸橡膠
前端蓋板 黃銅 鋁材
后蓋 鋁材
防塵圈 聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS短行程氣缸, 系列 KHZ-0822010823
接口 M5雙作用式帶磁性活塞緩沖 彈性活塞桿 內螺紋活塞桿 無旋轉
活塞連桿改裝 無旋轉
實用原則 雙作用式
緩沖 彈性
磁性銷釘 帶磁性活塞
活塞直徑 20 mm
行程 20 mm
防塵圈 聚氨酯
壓縮空氣連接 M5
壓縮空氣接口型號 內螺紋
壓縮空氣連接 內螺紋
低 / 高環境溫度 -25 ... 80 ?C
介質溫度范圍 -25 ... 80 ?C
介質 壓縮空氣
顆粒大小 max. 50 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
確定活塞推力的壓力 6.3 bar
材料
氣缸管子 鋁材, 陽極氧化處理
活塞桿 不銹鋼
活塞 晴綸橡膠
前端蓋板 黃銅 鋁材
后蓋 鋁材
防塵圈 聚氨酯
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS二位三通閥，LS04-AF 系列-R422103582
2x3/2Qn = 310 l/min常閉/常閉管式連接壓縮空氣 接口 出口 : φ 6電氣連接 : 多芯插頭, M8, 3-針手動控制裝置 : 按鈕式先導 : 內部
換向原理 2x3/2
結構特點 滑閥
外殼 聚甲醛
密封件材料 丙烯樹膠,氫化-腈-樹膠,聚氨酯
標準化電路接口 DIN EN 60947-5-2
防護等級 IP65
芯數 3-針
接口尺寸 M8
類型 多芯插頭
額定流量Qn 310 l/min
壓縮空氣 接口 人口 6
壓縮空氣 接口 出口 6
工作電壓DC 24 V
操作 電子
結構特點 滑閥
操作 電子
先導 內部
密封原理 軟密封
工作壓力范圍 3 ... 7 bar
低 / 高環境溫度 -10 ... 50 ?C
介質溫度范圍 -10 ... 50 ?C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
標準化電路接口 DIN EN 60947-5-2
根據標準 DIN EN 61140 評定的保護等級（安全等級） 電子 等級 III
防護等級 帶接口 IP65
保護電路 Z-二極管
發光二極管狀態顯示 黃色
暫載率 100 %
接通時間型號 12 ms
關閉時間型號 15 ms
無用發射符合 EN 61000-6-4:2002
抗干擾性符合 IEC 61000-6-2:2005
固定螺栓 M3
擰緊螺栓的小扭力 0.5 Nm
重量 0.064 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15?C ，并且允許的高溫度為3?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
100％ 的占空比僅適用于單個閥。

AVENTICS AP/ST系列配電盤閥門的操控單元 R412012745
GREY
規格
類型帶兩個卡槽位置的旋轉開關
低環境溫度-30 ?C
高環境溫度70 ?C
重量0.02 kg

安沃馳AVENTICSAP/ST系列配電盤閥門的操控單元
類型 顏色 重量 物料號
按扭 紅色 0.011 kg R412012734
按扭 黑色 0.011 kg R412012735
按扭 黃色 0.011 kg R412012736
按扭 綠色 0.011 kg R412012737
蘑菇形按鈕 紅色 0.024 kg R412012738
蘑菇形按鈕 綠色 0.024 kg R412012739
蘑菇形按鈕 黃色 0.024 kg R412012740
帶棘爪的蘑菇形按鈕和旋轉松開 紅色 0.047 kg  R412012741
控制桿開關 紅色 0.014 kg R412012742
控制桿開關 白色 0.014 kg R412012743
帶兩個卡槽位置的旋轉開關 紅色 0.02 kg R412012744
帶兩個卡槽位置的旋轉開關 灰色 0.02 kg R412012745
帶凹槽和旋轉去聯鎖裝置的按鍵 黑色 0.032 kg R412012748
帶兩個鑰匙的旋轉鎖 灰色 0.05 kg 2) R412012746
帶兩個鑰匙的旋轉鎖 灰色 0.05 kg 3) R412015479

低 / 高環境溫度 -30 ... 70 ?C
將一個ST配電盤閥與一個操作元件組裝，可形成一個緊停控制裝置。必須遵守EG機器指令2006/42/EG以及標準EN ISO 13850和EN ISO 13849中的相關規定。EN ISO 13849中定義ST配電盤閥為一個單管路部件。對于更高的性能等級（c、d、e）必須使用更堅固的結構。


AVENTICS安沃馳2x二位三通 換向閥, 系列 AV05-R422103009
2x3/2Qn = 600 l/min常開/常開底板連接手動控制裝置 : 按鈕式雙線圈先導 : 外部的
操作元件 雙線圈
換向原理 2x3/2
結構特點 滑閥，正重疊
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠,氫化-丙烯腈-樹膠
防護等級 IP65
Qn 1-2 600 l/min
Qn 2-3 520 l/min
額定流量Qn 600 l/min
工作電壓DC 24 V
操作 電子
結構特點 滑閥，正重疊
操作 電子
先導 外部的
密封原理 軟密封
組合原理（閉鎖原理） 底板原理
工作壓力范圍 -0,9 ... 10 bar
控制壓力 小/大 3 ... 8 bar
低 / 高環境溫度 -10 ... 60 ?C
介質溫度范圍 -10 ... 60 ?C
介質 壓縮空氣
顆粒大小 max. 40 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量 2-3 520 l/min
先導排氣 帶先導集中排氣
防護等級 帶接口 IP65
發光二極管狀態顯示 黃色
暫載率 100 %
接通時間型號 16 ms
關閉時間型號 25 ms
固定螺栓 內六角螺釘 (TORX) ISO 10664 - 8
擰緊螺栓的小扭力 0,5 Nm
啟動力矩公差 ?0,1 mT
重量 0,064 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

AVENTICS氣缸R480697113
