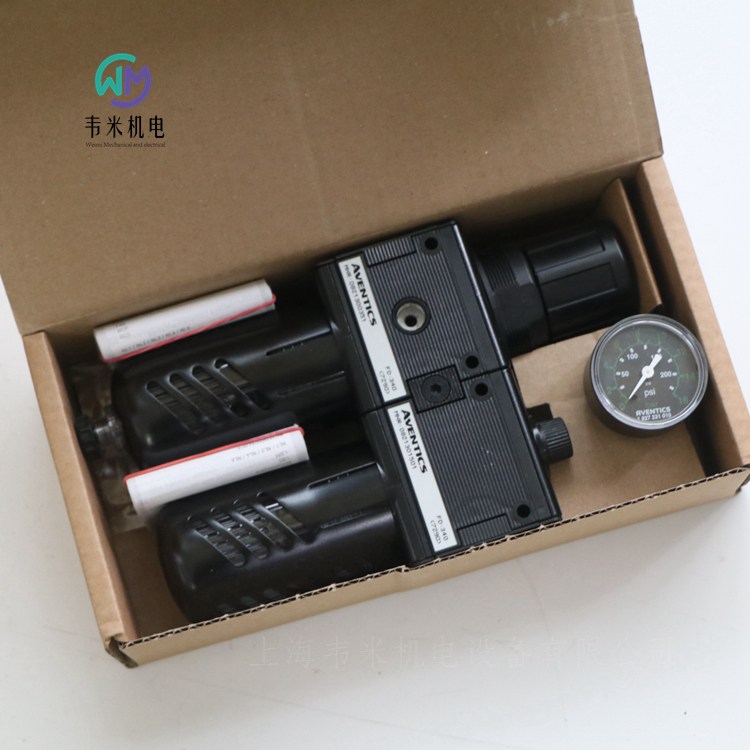

安沃馳AVENTICS氣源處理單元 2聯件, 系列 NL4-ACD 0821300501
NL4-ACD-G012-GAU-100-PBS-HO-05,00-ON
AVENTICS NL 系列氣源處理單元是適用于所有領域：作為單個部件或組氣源處理護單元，用于集中式或分散式壓縮空氣制備，緊湊型版本或強大型版本，用于高溫或低溫環境。該系列提供一套完整、可定制的壓縮空氣制備技術。包括將每個部件組合到產品系列中以實現所需功能的選項，可以根據應用要求調整部件。
特點
易于裝配
提供手動、半自動或全自動冷凝液排放
提供透明儲液器
錯齒式，易于維護
規格
組成部分氣源處理單元, 過濾器-調壓閥, 油霧器
氣杯PC材質的容器，配有金屬材質的保護籃
接口G 1/2
額定流量Qn5000 l/min
過濾器氣孔直徑5 μm
清除冷凝物半自動，失壓開啟
壓力表帶有壓力表
運行壓力1.5 bar
運行壓力16 bar
環境溫度-10 ?C
環境溫度60 ?C
壓力調節范圍 min.0.5 bar
壓力調節范圍 max.10 bar
封閉方式，封閉類型不可鎖定
結構特點2合1
結構特點可以組裝成塊
壓力輸送單的
安裝位置垂直
調節器型號隔膜式調壓閥
調整功能帶二次排氣
濾清器濾芯可替換
過濾器的集水杯容積50 cm3
根據ISO 8573-1:2010 標準可達到的壓縮空氣等級6 : 7 : -
油霧器的集水杯容積125 cm3
加油方式手動加油

安沃馳AVENTICS三位五通換向閥, 系列 HF02-LG-0820056601
換向原理 5/3
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠,氫化-丙烯腈-樹膠
 UR (Underwriters Laboratories)
防護等級 IP65
額定流量Qn 1400 l/min
工作電壓DC 24 V
用于系列 HF02-LG,CL03
操作 電子
結構特點  滑閥，正重疊
操作  電子
先導  外部的, 內部
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
合格證書  UR (Underwriters Laboratories)
工作壓力范圍  -0,9 ... 10 bar
控制壓力 小/大  2,5 ... 10 bar
低 / 高環境溫度  0 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  1400 l/min
先導排氣  帶先導集中排氣
防護等級 帶接口  IP65
保護電路  Z-二極管
反向極性保護  反極性保護
發光二極管狀態顯示  黃色
暫載率  100 %
接通時間型號  14 ms
關閉時間型號  15 ms
固定螺栓  十字型槽 DIN EN ISO 4757-Z2
擰緊螺栓的小扭力  1,3 Nm
重量  0,144 kg
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
該先導閥經過 UL (Underwriters Laboratories) 認證。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS二位五通換向閥, 系列 HF03-LG-0820055001
用于系列 : HF03-LG, CL03
5/2
Qn = 850 l/min
預控閥的寬度 : 16 mm
底板連接
手動控制裝置 : 鎖定式
雙線圈
帶空氣彈簧復位
先導 : 外部的
操作元件 雙線圈
復位型 帶空氣彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
 UR (Underwriters Laboratories)
防護等級 IP65
額定流量Qn 850 l/min
工作電壓DC 24 V
用于系列 HF03-LG,CL03
操作 電子
結構特點  滑閥，正重疊
操作  電子
先導  外部的
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
合格證書  UR (Underwriters Laboratories)
工作壓力范圍  -0,9 ... 10 bar
控制壓力 小/大  2,5 ... 10 bar
低 / 高環境溫度  0 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  850 l/min
先導排氣  帶先導集中排氣
防護等級 帶接口  IP65
保護電路  Z-二極管
反向極性保護  反極性保護
發光二極管狀態顯示  黃色
暫載率  100 %
固定螺栓  十字型槽 DIN EN ISO 4757-Z1
擰緊螺栓的小扭力  1,3 Nm
重量  0,082 kg
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
該先導閥經過 UL (Underwriters Laboratories) 認證。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS二位五通換向閥, 系列 HF03-LG-0820055052
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
 UR (Underwriters Laboratories)
防護等級 IP65
額定流量Qn 850 l/min
工作電壓DC 24 V
用于系列 HF03-LG,CL03
操作 電子
結構特點  滑閥，正重疊
操作  電子
先導  外部的
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
合格證書  UR (Underwriters Laboratories)
工作壓力范圍  -0,9 ... 10 bar
控制壓力 小/大  2,5 ... 10 bar
低 / 高環境溫度  0 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  850 l/min
先導排氣  帶先導集中排氣
防護等級 帶接口  IP65
保護電路  Z-二極管
反向極性保護  反極性保護
發光二極管狀態顯示  黃色
暫載率  100 %
固定螺栓  十字型槽 DIN EN ISO 4757-Z1
擰緊螺栓的小扭力  1,3 Nm
重量  0,082 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

AVENTICS安沃馳2x二位三通 換向閥, 系列 HF03-LG-0820055301
換向原理 2x3/2
結構特點 滑閥，正重疊
外殼 聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠
 UR (Underwriters Laboratories)
防護等級 IP65
額定流量Qn 850 l/min
工作電壓DC 24 V
用于系列 HF03-LG,CL03
操作 電子
結構特點  滑閥，正重疊
操作  電子
先導  外部的
密封原理  軟密封
組合原理（閉鎖原理）  單重底板原理
合格證書  UR (Underwriters Laboratories)
工作壓力范圍  -0,9 ... 10 bar
控制壓力 小/大  2,5 ... 10 bar
低 / 高環境溫度  0 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
額定流量Qn  850 l/min
先導排氣  帶先導集中排氣
防護等級 帶接口  IP65
保護電路  Z-二極管
反向極性保護  反極性保護
發光二極管狀態顯示  黃色
暫載率  100 %
接通時間型號  16 ms
關閉時間型號  25 ms
固定螺栓  十字型槽 DIN EN ISO 4757-Z1
擰緊螺栓的小扭力  1,3 Nm
重量  0,082 kg
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
該先導閥經過 UL (Underwriters Laboratories) 認證。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。


安沃馳AVENTICS二位五通換向閥, 系列 HF04-0820062052
HF04 - 5/2SR - 024DC
安沃馳 HF04/HF04-XF 系列屬于通用靈活的閥組閥島系統，具有多種電動控制方案和氣動功能。
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠,聚氨酯
防護等級 IP65
額定流量Qn 400 l/min
工作電壓DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 電子
結構特點  滑閥，正重疊
操作  電子
先導  外部的, 內部
密封原理  軟密封
組合原理（閉鎖原理）  雙重底板原理
工作壓力范圍  -0,9 ... 10 bar
控制壓力 小/大  3 ... 8 bar
低 / 高環境溫度  -5 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  400 l/min
防護等級 帶接口  IP65
保護電路  Z-二極管
反向極性保護  反極性保護
發光二極管狀態顯示  黃色
暫載率  100 %
固定螺栓  十字型槽 DIN EN ISO 4757-Z0
擰緊螺栓的小扭力  0,25 Nm
重量  0,048 kg
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

AVENTICS安沃馳2x二位三通換向閥, 系列 HF04-0820062102
HF04 - 3/2CC - 024DC
安沃馳 HF04/HF04-XF 系列屬于通用靈活的閥組閥島系統，具有多種電動控制方案和氣動功能。
換向原理 2x3/2
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠,聚氨酯
防護等級 IP65
額定流量Qn 400 l/min
工作電壓DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 電子
結構特點  滑閥，正重疊
操作  電子
先導  外部的, 內部
密封原理  軟密封
組合原理（閉鎖原理）  雙重底板原理
工作壓力范圍  -0,9 ... 10 bar
控制壓力 小/大  3 ... 8 bar
低 / 高環境溫度  -5 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  400 l/min
防護等級 帶接口  IP65
保護電路  Z-二極管
反向極性保護  反極性保護
發光二極管狀態顯示  黃色
暫載率  100 %
接通時間型號  13 ms
關閉時間型號  20 ms
固定螺栓  十字型槽 DIN EN ISO 4757-Z0
擰緊螺栓的小扭力  0,25 Nm
重量  0,048 kg
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS三位五通換向閥, 系列 HF04-0820062602
HF04 - 5/3CC - 024DC
用于系列 : HF04, LP04, HF04-XF
安沃馳 HF04/HF04-XF 系列屬于通用靈活的閥組閥島系統，具有多種電動控制方案和氣動功能。
5/3
Qn = 400 l/min
預控閥的寬度 : 10 mm
中位封閉
底板連接
手動控制裝置 : 按鈕式
先導 : 外部的, 內部
換向原理 5/3
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠,聚氨酯
防護等級 IP65
額定流量Qn 400 l/min
工作電壓DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 電子
結構特點  滑閥，正重疊
操作  電子
先導  外部的, 內部
密封原理  軟密封
組合原理（閉鎖原理）  雙重底板原理
工作壓力范圍  -0,9 ... 10 bar
控制壓力 小/大  3 ... 8 bar
低 / 高環境溫度  -5 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  400 l/min
防護等級 帶接口  IP65
保護電路  Z-二極管
反向極性保護  反極性保護
發光二極管狀態顯示  黃色
暫載率  100 %
接通時間型號  8 ms
關閉時間型號  10 ms
固定螺栓  十字型槽 DIN EN ISO 4757-Z0
擰緊螺栓的小扭力  0,25 Nm
重量  0,048 kg
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS二位五通換向閥, 系列 HF04-0820062051
HF04 - 5/2SR - 024DC
安沃馳 HF04/HF04-XF 系列屬于通用靈活的閥組閥島系統，具有多種電動控制方案和氣動功能。
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠,聚氨酯
防護等級 IP65
額定流量Qn 400 l/min
工作電壓DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 電子
結構特點  滑閥，正重疊
操作  電子
先導  外部的, 內部
密封原理  軟密封
組合原理（閉鎖原理）  雙重底板原理
工作壓力范圍  -0,9 ... 10 bar
控制壓力 小/大  3 ... 8 bar
低 / 高環境溫度  -5 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  400 l/min
防護等級 帶接口  IP65
保護電路  Z-二極管
反向極性保護  反極性保護
發光二極管狀態顯示  黃色
暫載率  100 %
固定螺栓  十字型槽 DIN EN ISO 4757-Z0
擰緊螺栓的小扭力  0,25 Nm
重量  0,048 kg
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

AVENTICS安沃馳2x二位三通換向閥, 系列 HF04-0820062101
HF04 - 3/2CC - 024DC
安沃馳 HF04/HF04-XF 系列屬于通用靈活的閥組閥島系統，具有多種電動控制方案和氣動功能。
換向原理 2x3/2
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠,聚氨酯
防護等級 IP65
額定流量Qn 400 l/min
工作電壓DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 電子
結構特點  滑閥，正重疊
操作  電子
先導  外部的, 內部
密封原理  軟密封
組合原理（閉鎖原理）  雙重底板原理
工作壓力范圍  -0,9 ... 10 bar
控制壓力 小/大  3 ... 8 bar
低 / 高環境溫度  -5 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  400 l/min
先導排氣  帶先導集中排氣
防護等級 帶接口  IP65
保護電路  Z-二極管
反向極性保護  反極性保護
發光二極管狀態顯示  黃色
暫載率  100 %
接通時間型號  13 ms
關閉時間型號  20 ms
固定螺栓  十字型槽 DIN EN ISO 4757-Z0
擰緊螺栓的小扭力  0,25 Nm
重量  0,048 kg
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

AVENTICS安沃馳2x二位三通 換向閥, 系列 HF04-0820062201
HF04 - 3/2OO - 024DC
安沃馳 HF04/HF04-XF 系列屬于通用靈活的閥組閥島系統，具有多種電動控制方案和氣動功能。
用于系列 : HF04, LP04, HF04-XF
2x3/2
Qn = 400 l/min
預控閥的寬度 : 10 mm
常開/常開
底板連接
手動控制裝置 : 鎖定式
先導 : 外部的, 內部
換向原理 2x3/2
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠,聚氨酯
防護等級 IP65
額定流量Qn 400 l/min
工作電壓DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 電子
結構特點  滑閥，正重疊
操作  電子
先導  外部的, 內部
密封原理  軟密封
組合原理（閉鎖原理）  雙重底板原理
工作壓力范圍  -0,9 ... 10 bar
控制壓力 小/大  3 ... 8 bar
低 / 高環境溫度  -5 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  400 l/min
先導排氣  帶先導集中排氣
防護等級 帶接口  IP65
保護電路  Z-二極管
反向極性保護  反極性保護
發光二極管狀態顯示  黃色
暫載率  100 %
接通時間型號  13 ms
關閉時間型號  20 ms
固定螺栓  十字型槽 DIN EN ISO 4757-Z0
擰緊螺栓的小扭力  0,25 Nm
重量  0,048 kg
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS三位五通換向閥, 系列 HF04-0820062601
換向原理 5/3
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠,聚氨酯
防護等級 IP65
額定流量Qn 400 l/min
工作電壓DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 電子
結構特點  滑閥，正重疊
操作  電子
先導  外部的, 內部
密封原理  軟密封
組合原理（閉鎖原理）  雙重底板原理
工作壓力范圍  -0,9 ... 10 bar
控制壓力 小/大  3 ... 8 bar
低 / 高環境溫度  -5 ... 50 ?C
介質溫度范圍  0 ... 50 ?C
介質  壓縮空氣
顆粒大小 max.  5 μm
壓縮空氣中的含油量  0 ... 5 mg/m3
額定流量Qn  400 l/min
防護等級 帶接口  IP65
保護電路  Z-二極管
反向極性保護  反極性保護
發光二極管狀態顯示  黃色
暫載率  100 %
接通時間型號  8 ms
關閉時間型號  10 ms
固定螺栓  十字型槽 DIN EN ISO 4757-Z0
擰緊螺栓的小扭力  0,25 Nm
重量  0,048 kg
先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

安沃馳AVENTICS二位三通換向閥, 系列 CD12-5724550220
操作元件 單線圈
復位型 帶彈簧復位
換向原理 3/2
結構特點 滑閥，正重疊
外殼 鋁材,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠,聚氨酯
標準化電路接口 EN 175301-803:2006
防護等級 IP65
芯數 3-針
接口尺寸 EN 175301-803, A型
類型 多芯插頭
Qn 1-2 4000 l/min
Qn 2-3 4000 l/min
額定流量Qn 4000 l/min
壓縮空氣 接口 人口 G 1/2
壓縮空氣 接口 出口 G 1/2
工作電壓DC 24 V
操作 電子
抗溫性 - 25 ?C 耐低溫
結構特點  滑閥，正重疊
操作  電子
密封原理  軟密封
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  4000 l/min
額定流量 1-2  4000 l/min
額定流量 2-3  4000 l/min
壓縮空氣連接  符合 ISO 228-1 標準
先導排氣  帶定向先導排氣口的
標準化電路接口  EN 175301-803:2006
反向極性保護  反極性保護
暫載率  100 %
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力露點必須至少低于環境和介質溫度 15 ?C ，并且允許 的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
選配閥：輸入和輸出壓縮空氣接口可以互換。這樣就能夠以常閉或常開運行方式使用閥門。
*提示：基礎閥門的大工作壓力為 16 bar。與標準 CNOMO 先導相結合時大工作壓力為 10 bar。

安沃馳AVENTICS二位五通換向閥, 系列 CD12-5725470220
預控閥的寬度 : 30 mm
管式連接
壓縮空氣 接口 出口 : G 1/2
電氣連接 : 多芯插頭, EN 175301-803, A型, 3-針
手動控制裝置 : 鎖定式, 按鈕式
單線圈
帶彈簧復位
先導 : 內部
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 鋁材,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠,聚氨酯
防護等級 IP65
芯數 3-針
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 4100 l/min
壓縮空氣 接口 人口 G 1/2
壓縮空氣 接口 出口 G 1/2
工作電壓DC 24 V
操作 電子
結構特點  滑閥，正重疊
操作  電子
密封原理  軟密封
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
額定流量Qn  4100 l/min
壓縮空氣連接  符合 ISO 228-1 標準
先導排氣  帶定向先導排氣口的
反向極性保護  反極性保護
暫載率  100 %
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
*提示：基礎閥門的大工作壓力為 16 bar。與標準 CNOMO 先導相結合時大工作壓力為 10 bar。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。



安沃馳AVENTICS三位五通換向閥, 系列 CD12-5725650220
操作元件 雙線圈
復位型 帶彈簧復位
換向原理 5/3
結構特點 滑閥，正重疊
外殼 鋁材,聚酰胺(尼龍) 增強型玻璃纖維
密封件材料 丙烯樹膠,聚氨酯
標準化電路接口 EN 175301-803:2006
防護等級 IP65
芯數 3-針
接口尺寸 EN 175301-803, A型
類型 多芯插頭
Qn 1-2 3800 l/min
Qn 2-3 3800 l/min
額定流量Qn 3800 l/min
壓縮空氣 接口 人口 G 1/2
壓縮空氣 接口 出口 G 1/2
工作電壓DC 24 V
操作 電子
結構特點  滑閥，正重疊
操作  電子
密封原理  軟密封
介質  壓縮空氣
顆粒大小 max.  50 μm
壓縮空氣中的含油量  0 ... 1 mg/m3
壓縮空氣連接  符合 ISO 228-1 標準
先導排氣  帶定向先導排氣口的
標準化電路接口  EN 175301-803:2006
反向極性保護  反極性保護
暫載率  100 %
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
*提示：基礎閥門的大工作壓力為 16 bar。與標準 CNOMO 先導相結合時大工作壓力為 10 bar。
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 ?C ，并且允許的高溫度為 3 ?C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。

AVENTICS氣源處理二聯件0821300501
