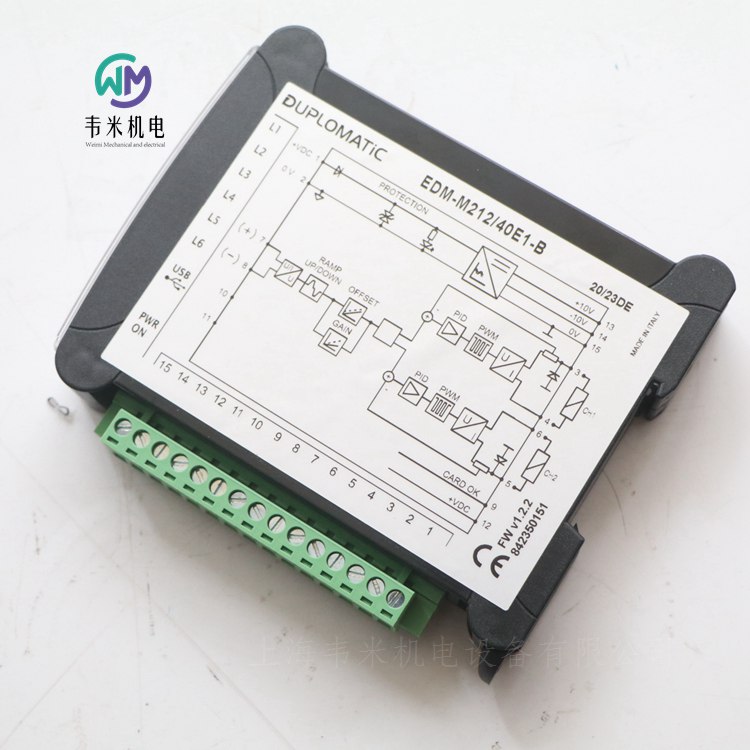

DUPLOMATIC放大板EDM-M212/40E1-B，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

意大利迪普馬DUPLOMATIC放大板EDM-M*
功能說明
電源
放大板所需要的供電電源為10到30 V DC 之間(端子1和2)。
注意： 放大板的電源電壓值必須高于所控制電磁鐵的額定工作電壓。
電源電壓必須經過整流和濾波，并且 大允許波動在上述電壓范圍內。
卡所需要的功率由電源電壓值和供電電流 大值決定(取決于卡的型號)。 通常來說，所需功率的穩妥值可以認為是V x I的乘積。
例如： 卡的 大電流= 800 mA且電源電壓為24 V DC，則所需要的功率約為20W。如果卡的 大電流=1600 mA并且電源電壓為24 VDC，則所使用的功率等于38.5 W。
電氣保護
放大板具有防止超壓和極性反轉的功能。
輸出端有短路保護。
參考輸入信號
放大板可接受來自于外部發生器(PLC，CNC)，或者由卡本身供電的外部電位計，提供的電壓參考輸入信號0 - 10 V和? 10 V，以及電流參考輸入信號4 - 20 mA。相應的參考輸入值取決于卡的型號。
信號
供電指示(電源)
兩個紅色的顯示表示卡的電源：
亮 - 電源正常 不亮 - 無電源
閃爍 - 其他
放大板狀態輸出
放大板的狀態可通過位于針腳9 (參考零電源，針腳15)的“卡狀態輸出”進行檢測，帶220 K?負載阻抗， 大電流100 mA。若卡正常工作，此針腳處的電壓和電源相同；如果卡出現故障，輸出電壓為零。
故障包括：
低電壓 (低于10V)
短路
未連接線圈 如果針腳9的輸出過低，控制邏輯會禁止電源輸出供給電磁鐵。如果故障解除，放大板將會自動重啟。
調節
有兩種調節模式：參數觀測和參數編輯。一種模式可實時監測各控制值，包括兩個通道中需要的和可讀的電流值。二種模式可進行工作參數觀測和編輯。

參數觀測
放大板切換到參數觀測模式時，顯示的一個變化參數值為通道1的參考
輸入信號。
通過按鍵( )和(-)，可切換不同的參數。每選中一個參數時，它的名字縮寫將會出現約一秒鐘。
通過短暫地按下按鍵(E)，當前參數名會顯示約一秒鐘。
可選擇的參數包括：
U1: 通道1參考輸入信號:0 9,9V用于單電磁鐵4-20 mA；- 9,9/0/ 9,9 V用于雙電磁鐵4/12/20mA
C1:根據輸入信號，通道1所需要的電流，單位安培，范圍從0到3.0 A。
E1:通道1實際提供的電流，單位安培，范圍從0到3.0 A。
U2:通道2參考輸入信號：0 9,9V用于單電磁鐵4-20 mA；- 9,9/0/ 9,9 V用于雙電磁鐵4/12/20mA
C2:根據輸入信號，通道1所需要的電流，單位安培，范圍從0 到3.0 A。
E2:通道2實際提供的電流，單位安培，范圍從0到3.0 A。
所有提到的參數，均可從位于插頭前面板的兩位數字顯示觀測到。

參數編輯
按住鍵(-)1,5秒鐘以上，可從參數觀測模式切換到參數編輯模式，反之亦然。
在參數編輯模式中，和前述模式一樣，可通過短暫按下鍵( )和(-)，切換不同的參數。每選中一個參數時，它的名字縮寫將會出現約一秒鐘。 通過短暫地按下按鍵(E)，當前參數名會顯示約一秒鐘。 按住鍵(E)1,5秒鐘以上，參數名大約閃爍一秒鐘：通過按鍵( )和(-) ， 可修改參數值。每當這些按鍵中的一個被按下，相應值增大或者減小一個單位；按住按鍵不放，值可持續增大。
一旦編輯獲得所需要的值，通過按下按鍵(E)退出。此時，值存儲在EEPROM中，按鍵( )和(-)恢復其參數選擇功能。 一旦參數化循環完成，按住按鍵( )2秒以上，直至顯示開始閃爍， 所有參數都將被存儲到EEPROM中，并且重新回到參數觀測模式。

可選擇的參數包括：
G1: “I Max” 電流， 以毫安表示。
此參數設定了參考輸入信號為 大值 10 V (或者20 mA)時，供給通道1電磁鐵的 大電流。此參數用于限定閥控制的液壓尺寸 大值。
o1: “I Min” 電流， 以毫安表示。
此參數設定了參考輸入信號超出0,1 V (或者0,1 mA)的限制時，通道1電磁鐵的偏置電流。此參數用于清除閥的不靈敏區域(死 區)。
范圍 = I Max的0 - 50%
r1：“Max Ramp” - 斜坡時間，單位秒。 當參考輸入信號從零到100%變化時，該參數設定了通道1供給
電流從零到 大值所需的時間，反之亦然。此參數用于減慢閥的響應時間，以防輸入信號出現突變。
范圍 = 00 - 20 秒
u1: “Ramp Up” 上升斜坡時間，以斜坡時間r1的%進行表示。該參數設定了輸入信號從0到100%變化時，通道1的電流增大時間。
默認值 = 99%
范圍 = 00 - 99%
d1: “Ramp Dn” - 下降斜坡時間，以斜坡時間r1的%進行表示。該參數設定了輸入信號從100%到0變化時，通道1的電流減小時間。
默認值 = 99%
范圍 = 00 - 99%
G2: “I Max” - 電流， 以毫安表示。
此參數設定了參考輸入信號為 大值時，供給通道2電磁鐵的 大電流。
o2: “I Min” - 電流， 以毫安表示。
此參數設定了通道2電磁鐵的偏置電流。
范圍 = I Max的0 - 50%
r2: “Max Ramp” - 斜坡時間，單位秒。 當參考輸入信號從零到100%變化時，該參數設定了通道2供給
電流從零到 大值所需的時間，反之亦然。此參數用于減慢閥的響應時間，以防輸入信號出現突變。
范圍 = 00 - 20 秒
u2: “Ramp Up” 上升斜坡時間，以斜坡時間r2的%進行表示。該參數設定了輸入信號從0到100%變化時，通道2的電流增大時間。
默認值 = 99%
范圍 = 00 - 99%
d2: “Ramp Dn” 下降斜坡時間，以斜坡時間r2的%來進行表示。該參數設定了輸入信號從100%到0變化時，通道2的電流減小時
間。
默認值 = 99%
范圍 = 00 - 99%
Fr: “PWM Freq” - PWM，單位Hertz。 此參數用于設定控制電流的脈動頻率PWM。減小PWM能夠提 高閥的精度，但會降低調節穩定性。增大PWM能夠提高調節穩定性，但會增大滯環。
默認值 = PWM (根據卡的型號)
范圍 = 50 - 400Hz
U1 和 U2: 此參數表示設的量程范圍。
通過此參數(僅可通過軟件進行修改)，即使設低于10V，仍可保持同樣的分辨率。
例如：卡EDM-M121，帶10V指令且參數標準設定，輸出電流范圍1200 mA。如果“U” 的設定值為500，輸出電流范圍為600
mA。
如果卡被設定用于單電磁鐵閥，只有通道1 的參數可以觀測到。

安裝
此卡為導軌式安裝設計，符合DIN EN?50022形式。接線通過端子板完成，位于電子控制單元的底部。推薦截面積0.75 mm2，長度至20 m的電纜和截面積1.00 mm2 ，長度至40m的電纜，用于電源和電磁鐵連接。對于其他連接，推薦使用帶屏蔽護套的電纜，且僅卡側接地。
意大利迪普馬DUPLOMATIC放大板訂貨型號：
EDM-M212/30E1-B
EDM-M231/30E0-B
EDM-M31111/30E0-A
EDM-M31111/30E0-B
EDM-M31122/30E0-B
EDM-M212/30E0-B
EDM-M212/30E1-B
EDM-M231/31E0-B
EDM-M111/40E0-B
EDM-M112/40E1-B
EDM-M212/40E0-B
EDM-M212/40E1-B
EDM-M231/40E0-B

關于迪普馬
   意大利DUPLOMATIC公司自1952年進入液壓領域以來。由于不斷的追求技術創新、嚴格的質量管理和快捷的售貨服務，從而使迪普馬成為了意大利品牌。
   意大利迪普馬公司開發的所有泵和閥標準（ISO4401、DIN、SAE等），與其他液壓品牌有著良好的互換性；而且還能在嚴酷的環境要求。其極限溫度產品（使用溫度低達-40C，高溫達到150C），更是在環境要求嚴格的太陽能和風能領域進行了應用。



迪普馬DUPLOMATIC比例方向閥DSE3
-直動式比例方向閥 DSE3，油口符合 ISO 4401(CETOP RP 121H)標準。
-該閥可用于液壓執行機構的方向和速度控制。
-該閥開度和流量調節，與電磁鐵電流輸入成比例。
-該閥可通過電流控制供給單元直接控制，或者和外部電氣控制卡一起組合控制，從而充分發揮閥的性能。
-還可提供手柄式手動應急操作。
技術參數 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)
大工作壓力：
油口 P - A - B  350bar
油口 T  210bar
公稱流量（P-T壓差ΔP=10bar)  1,3 - 4 - 8 - 16 - 26 l/min
滯環 (PWM 200 Hz) % Q max < 6%
重復精度 % Q max < ? 1,5%
環境溫度范圍  -20 / 60?C
油液溫度范圍  -20 / 80?C
油液粘度范圍   10 ? 400cSt
油液允許的高污染度 根據ISO 4406:1999 等級 18/16/13
推薦油液粘度  25cSt
重量：
單電磁鐵閥  1,6kg
雙電磁鐵閥  2,0kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封(代號N)。對于HFDR 油液，使用FPM 密封（代號V）。若使用
其他油液，例如HFA、HFB、HFC，請咨詢我們。 當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
比例電磁鐵
比例電磁鐵由兩部分組成：鐵芯和線圈。
鐵芯包含銜鐵，以螺紋形式安裝在閥體上，此設計可將摩擦維持至小值，從而減小滯環。
線圈通過鎖緊螺母安裝在鐵芯上。
根據安裝空間，可作360?旋轉。
階躍響應是指閥跟隨輸入?yún)⒖夹盘柕碾A躍變化，達到90%設定值所需的時間。表中所列的典型階躍響應時間，是閥芯機能C16在P-T壓差Δp=30bar條件下測得。
階躍響應參考信號  0→100%  100%→0
階躍響應時間ms
DSE3-A*  50
DSE3-C*  40
安裝
在不影響正確操作的條件下，DSE3閥可在任意方向安裝。
請確保液壓回路中沒有空氣。
閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或者粗糙度達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。
手動應急操作
標準閥的手動應急操作集成在電磁鐵的鐵芯內。手動應急操作必須使用合適的工具，以不損壞鐵芯的滑動表面。
有四種不同的形式手動應急操作可供選擇：
-CM型，帶手動應急保護罩。
-CS型， 帶有配M4螺釘?shù)慕饘侪h(huán)螺母，以及可進行持續機械操作的鎖緊螺母。
-CH型，手柄式手動應急操作。
-CK型，旋鈕式。當設定螺釘旋緊至其位置和旋鈕邊緣對齊時，鎖緊旋鈕直至與閥芯接觸：在這個位置上，手動應急操作不會被激發且閥不得電。調整手動應急操作后，鎖緊設定螺釘以防止旋鈕變松。
電氣控制單元
DSE3 - * * SA (SB)
EDC-112  24V DC電磁鐵  插頭式
EDC-142  12V DC電磁鐵  插頭式
EDM-M112  24V DC電磁鐵 DIN EN 50022導軌式
EDM-M142  12V DC電磁鐵  DIN EN 50022導軌式
UEIK-11  24V DC電磁鐵  歐洲卡式
DSE3 - A* DSE3 - C*
EDM-M212  24V DC電磁鐵  DIN EN 50022導軌式
EDM-M242  12V DC電磁鐵  DIN EN 50022導軌式
UEIK-21  24V DC電磁鐵  歐洲卡式
安裝板
型號 PMMD-AI3G 底部油口
型號 PMMD-AL3G 側面油口
P, T, A, B油口螺紋： 3/8” BSP
意大利迪普馬DUPLOMATIC比例閥訂貨型號：
DSE3-A26/11N-D24K1
DSE3-A26/11V-D24K1/CK
DSE3-C08/11N-D24K1
DSE3-C08SA/11N-D24K1
DSE3-C16/11N-D24K1
DSE3-C16SA/11N-D24K1
DSE3-C26/10N-D24K1
DSE3-C26SA/11N-D24K1
DSE3-C04/11N-D24K1
DSE3J-Z12/20N-E0K11
DSE3J-Z30/15/20N-E0K11
DSE5-A60/10N-D24K1
DSE5-C60/10N-D24K1



迪普馬DUPLOMATIC先導式比例方向閥DSPE系列
DSPE5 CETOP P05
DSPE5R ISO 4401-05
DSPE7 ISO 4401-07
DSPE8 ISO 4401-08
DSPE10 ISO 4401-10
先導式比例方向閥DSPE*，安裝面尺寸符合ISO 4401 (CETOP RP121H) 標準。
該閥開度(以及因此產生的流量) 調節，與先導閥的比例電磁鐵電流輸入成比例。
該閥可以通過電流控制供給單元直接控制，或者和外部電氣控制卡一起進行組合控制，從而充分發揮閥的性能。
該閥可提供規格CETOP P05，ISO 4401-05(CETOP R05)，ISO 4401-07 (CETOP 07)，ISO 4401-08 (CETOP 08)以及ISO 4401-10  。 每一種規格可提供不同的公稱流量，大流量至1600 l/min。
技術參數（采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得）
大工作壓力：  350bar
滯環 (PWM 100 Hz)：   < 4%
重復精度：  < ?2%
環境溫度范圍   -20/ 60℃
油液溫度范圍   -20/ 80℃
油液粘度范圍   10-400cSt
推薦油液粘度   25cSt
特性曲線 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)
在固定壓差Δp下，閥的典型流量控制曲線根據電磁鐵的輸入電流(D24型，大電流860 mA)，通過各相應閥芯機能測得。Δp的參考值由閥的P口和T口測得。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封(代號N)。對于HFDR 油液，使用FPM 密封（代號V）。
若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
先導控制和瀉油
DSPE型閥可選用內部或者外部控制和泄油。使用外部泄油，允許在回油口有較高的背壓。
電氣特性
比例電磁鐵
比例電磁鐵由兩部分組成：鐵芯和線圈。
鐵芯包含銜鐵，以螺紋形式安裝在閥體上，此設計可將摩擦維持至小值，從而減小滯環。
線圈通過鎖緊螺母安裝在鐵芯上。
根據安裝空間，可作360?旋轉。
階躍響應 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)
階躍響應是指閥跟隨輸入?yún)⒖夹盘柕碾A躍變化，達到90%設定值所需的時間。
安裝
在不影響正確操作的條件下，DSPE* 閥可在任意方向安裝。
請確保液壓回路中沒有空氣。
閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或者粗糙度達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。
迪普馬DUPLOMATIC比例閥型號：
DSPE7-A150/11N-II/D24K1

迪普馬DUPLOMATIC電液伺服閥帶集成放大板DXJ3系列
板式安裝
ISO 4401-03 (CETOP 03)
大工作壓力 350 bar
四通伺服比例閥DXJ3的閥芯在閥套內移動。該閥由線性力馬達直接驅動，從而獲得獨立于系統壓力的高動態性能。閥芯位移由線性傳感器(LVDT)閉環控制，從而確保高精度和重復性。
該閥可提供四種不同的流量控制范圍，大至40 l/min，閥芯零遮蓋，安裝面尺寸符合ISO 4401 (CETOP RP121H)標準。
該閥的特點是其集成式放大板基于SMD 技術，可以保證標準調節和簡易電氣接線。除了可能需要電氣調節零點外，該放大板不需要任何調節。
適用于位置、速度和壓力的閉環控制應用。斷電時或者參考輸入信號為零時，閥芯自動回到中位。在此位置，閥有一個小泄漏量，取決于工作壓力 (見技術參數表)。
可提供外泄型。
技術參數 (在油溫50℃，液壓油粘度36cSt條件下測得)
公稱流量  5-10-20-40l/min
零位泄漏量(p=140 bar時)  l/min ≤ 3% Q nom
滯環  < 0,2% In
閥值  < 0,1% In
溫度漂移 (?T= 50?C時)  < 1,5% In
響應時間  ≤ 12ms
三軸振動  30g
符合CEI EN 60529的保護等級  IP 65
環境溫度范圍  -20/ 60?C
油液溫度范圍  -20/ 80℃
油液粘度范圍   5 - 400cSt
油液允許的高污染度  根據 ISO 4406:1999 等級 17/15/12
推薦油液粘度  25cSt
質量  2.5kg
電氣特性
總體要求：
外接保險絲 = 1,6 A
所有導線的小截面積 ≈0,75 mm2
進行閥的電氣連接時(屏蔽，接地保護)，必須采取合適的措施，從而確保不會因為當?shù)夭煌慕拥仉妱菰斐蛇^高的接地電流。
差動信號線和閥芯位置信號線，必須與閥側的配套插頭防護罩以及電控箱側的0V (信號地)連接。
EMC：滿足EN 55011:1998，等級 B的要求，并且抗干擾調節符合EN 61000-6-2:1998。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR 油液，使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
安裝
在不影響正確操作的條件下，DXJ3閥可在任意方向安裝。
閥可通過螺釘安裝在平面度范圍0,01/100mm和粗糙度Ra <0,8 ?m的安裝面上。如果相關值達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。 安裝時，請注意環境和閥的清潔度。
意大利迪普馬DUPLOMATIC伺服閥訂貨型號：
DXJ3-D0L20/10N/E0K11

意大利迪普馬DUPLOMATIC電液伺服閥帶集成放大板DXJ5系列
板式安裝ISO 4401-05 (CETOP R05)
大工作壓力 350 bar
四通伺服比例閥DXJ5的閥芯在閥套內移動。該閥由線性力馬達直接驅動，從而獲得獨立于系統壓力的高動態性能。閥芯位移由線性傳感器(LVDT)閉環控制，從而確保高精度和重復性。
該閥可提供兩種不同的流量控制范圍，大至100 l/min，閥芯零遮蓋，安裝面尺寸符合ISO 4401 (CETOP RP 121H) 標準。
該閥的特點是其集成式放大板基于SMD 技術，可以保證標準調節和簡易電氣接線。除了可能需要電氣調節零點外，該放大板不需要任何調節。
適用于位置、速度和壓力的閉環控制應用。斷電時或者參考輸入信號為零時，閥芯自動回到中位。在此位置，閥有一個小泄漏量，取決于工作壓力。
可提供外泄型。
技術參數 (在油溫50℃，液壓油粘度36cSt條件下測得)
大工作壓力
P - A - B口   350bar
T口 (標準)   50bar
T口帶Y口  350bar
公稱流量Qnom (P-T壓差Δp 70)  60 - 100l/min
零位泄漏量 (p=140 bar時)  l/min   ≤ 3% Q nom
滯環  < 0,2% In
閾值  < 0,1% In
溫度漂移(ΔT= 50?C時)  < 1,5% In
響應時間  ≤ 20ms
三軸振動  30g
符合CEI EN 60529的保護等級   IP 65
環境溫度范圍  -20/ 60℃
油液溫度范圍  -20/ 80℃
油液粘度范圍  5 - 400cSt
油液允許的高污染度  根據ISO 4406:1999等級 17/15/12
推薦油液粘度  25cSt
重量6.3kg
電氣特性
外接保險絲 = 2,5 A
所有導線的小截面積 ≈ 0,75 mm2
進行閥的電氣連接時(屏蔽，接地保護)，必須采取合適的措施，從而確保不會因為當?shù)夭煌慕拥仉妱菰斐蛇^高的接地電流。
差動信號線和閥芯位置信號線，必須與閥側的配套插頭防護罩以及電控箱側的0V (信號地)連接。
EMC：滿足EN 55011:1998，等級B的要求，并且抗干擾調節符合EN 61000-6-2:1998。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對HFDR 油液，使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
安裝
在不影響正確操作的條件下，DXJ5閥可在任意方向安裝。閥可通過螺釘安裝在平面度范圍0,01/100mm和粗糙度Ra < 0,8 ?m的安裝面上。如果相關值達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。安裝時，請注意環境和閥的清潔度。
迪普馬DUPLOMATIC伺服閥訂貨型號：
DXJ5-D0L060/10N/E0K11
DXJ5-D0L100/10N/E0K11
DXJ5-D0L100/10N/E1K11

DUPLOMATIC放大板EDM-M212/40E1-B
