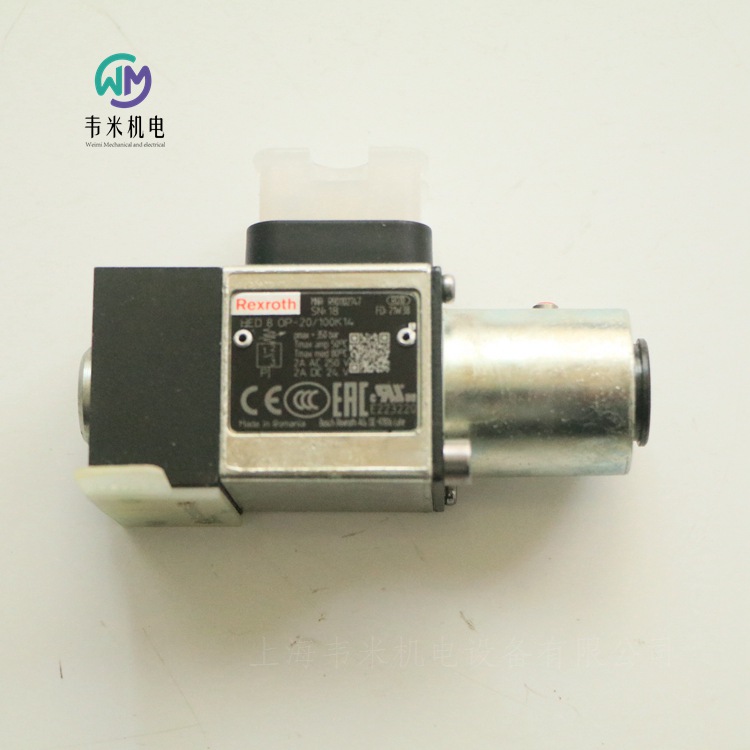

力士樂壓力開關HED8OP-20/100K14，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH液壓-電氣柱塞式壓力開關
HED 8 -2X
組件系列 2X
大工作壓力 630 bar
壓力等級 50、100、200、350 和 630 bar
UL 組件，CCC 認證
重量：0.8kg
安裝位置：任意
環境溫度范圍（NBR 密封件）：-25 … 50℃
環境溫度范圍（FKM 密封件）：-20 … 50℃
環境溫度范圍（低溫密封件）：-40 … 50℃
正弦試驗：DIN EN 60068-2-6:1996-05：10…2000 Hz / 大 10 g / 10 倍周期
運輸沖擊：DIN EN 60068-2-27:1995-03：15 g / 11 ms
沖擊測試：DIN EN 60068-2-29:1995-03：25 g / 6 ms
噪音測試：DIN EN 60068-2-64:1996-05:20…2000 Hz / 10 g RMS / 30 min
符合性/證書：
CE：
DIN EN 61058-1: 2002 / A2: 2008
DIN EN 60947-1: 2007 / A1: 2011
DIN EN 60947-5-1: 2004 / A1: 2009
DIN EN 60529: 1991 / A2: 2013
UL：UL 508 第 17 版，文件編號：E223220（高 350 bar）
CCC：GB14048.5-2008
RoHS：符合歐盟指令 2011/65/EU
液壓油溫度范圍（NBR 密封件）：-25 … 80℃
液壓油溫度范圍（FKM 密封件）：-20 … 80℃
液壓油溫度范圍（低溫密封件）：-40 … 80℃
粘度范圍：10 … 800mm?/s
加載次數：≥ 5 百萬
帶連接器“K14”：EN 175301-803，3 極 PE
防護等級符合 EN 60529 標準：IP65（已安裝并固定連接插頭）
帶連接器“K35”：IEC 61076-2-101，M12 x 1，A 編碼，4 極
防護等級符合 EN 60529 標準：IP67，已安裝和裝配連接插頭
大切換頻率：7200 1/h
轉換度（重復精度）：< 調定壓力的 1 %
開關：符合 VDE 0630-1/DIN EN 61058-1
轉換電阻：< 50mΩ
特點：
用于底板安裝/管道安裝
用于法蘭連接，符合 ISO 16873
作為垂直疊加元件，與疊加閥板相連接，符合 ISO 4401
5 檔壓力
4 種調整類型：
– 帶或不帶保護帽的主軸
– 帶刻度的主軸，帶或不帶保護帽
– 帶刻度旋鈕
– 帶刻度可鎖定旋鈕
電氣連接
– 帶設計 A 閥插頭（大型方形連接器）
– 帶 M12 x 1 連接器
帶常閉/常開觸點功能的微動開關
電流零電位轉換（從 1 mA 到 2 A）
壓力范圍經過 UL 認證，高達 350 bar
HED 8 類型的液壓-電氣壓力開關是柱塞式壓力開關。它們的基本構成是殼體、帶柱塞的安裝套件、壓縮彈簧、調節元件和微動開關。
如果要監測的壓力低于調定壓力，則操作微動開關。要監測的壓力通過節流孔傳到柱塞。柱塞受彈簧座支持并克服壓縮彈簧不斷變化的作用力。彈簧座將柱塞的運動傳輸到微動開關，并在達到調定壓力時釋放后者的壓力。這會打開或關閉電路，具體取決于電路設置。彈簧座的機械前擋塊在壓力突然降低和過壓的情況下，可保護微動開關免于受到機械損傷，并防止壓縮彈簧的固態壓縮。
注意：
要延長使用壽命，安裝壓力開關時應確保振動較小，使其免于受到液壓沖擊。
德國力士樂REXROTH壓力繼電器訂貨號和型號：
R901107394 HED8OH-20/50K14KW
R901099808 HED8OH-20/200K14
R901107369 HED8OH-20/200K14KW
R901101640 HED8OH-20/350K14
R901106509 HED8OP-20/100K14S
R901102747 HED8OP-20/100K14
R901107370 HED8OP-20/100K14KW
R901107790 HED8OP-20/100K14AS
R901102721 HED8OP-20/200K14
R901108018 HED8OP-20/200K14KW
R901106453 HED8OP-20/350K14
R901107914 HED8OP-20/350K14KS
R901102349 HED8OH-20/50K14
R901107086 HED8OH-20/50K14AS
R901102706 HED8OA-20/100K14
R901106262 HED8OA-20/100K14AS
R901095551 HED8OA-20/100K14KS
R901106448 HED8OA-20/200K14KW
R901102716 HED8OA-20/350K14KW
R901107915 HED8OA-20/630K14S
R901102360 HED8OH-20/100K14
R901107122 HED8OH-20/100K14KW
R901102706 HED8OA-2X/100K14
R901094159 HED8OA-2X/100K14KW
R901101698 HED8OA-2X/50K14
R901102710 HED8OA-2X/350K14
R901102711 HED8OA-2X/100K14S
R901102708 HED8OA-2X/200K14
R901106448 HED8OA-2X/200K14KW
R901102747 HED8OP-2X/100K14
R901107370 HED8OP-2X/100K14KW
R901107083 HED8OP-2X/50K14
R901106453 HED8OP-2X/350K14
R901107129 HED8OP-2X/350K14KW
R901107129 HED8OP-20/350K14KW
R901091138 HED8OP-2X/350K14AS
R901102721 HED8OP-2X/200K14
R901108018 HED8OP-2X/200K14KW
R901107095 HED8OH-2X/350K14KW
R901099789 HED8OH-2X/200K14V
R901102349 HED8OH-2X/50K14
R901107086 HED8OH-2X/50K14AS
R901099808 HED8OH-2X/200K14
R901107369 HED8OH-2X/200K14KW
R901101640 HED8OH-2X/350K14
R901102360 HED8OH-2X/100K14
R901107122 HED8OH-2X/100K14KW

力士樂限壓閥，直接控制DBD系列
規格 6 … 30
組件系列 1X
大工作壓力 630 bar
大流量 350 l/min
用作擰入式插裝閥（插件）
用于螺紋連接
用于底板安裝
壓力調節的調整類型，可選：
-六角套筒和保護帽
-旋鈕
-手輪
-可鎖定旋鈕
防腐蝕設計
DBD 型溢流閥是一種直動式座閥。這些閥用于限制系統壓力。
這些閥門主要由下列組件組成：套筒、彈簧、帶有衰減柱塞的閥心（壓力等級 25 bar … 400 bar）或滾珠（壓力等級 630 bar）及調整類型。可使用調整類型 對系統壓力進行無級調節。彈簧將閥心或滾珠推到閥座上。通道P連接到系統。系統中存在的壓力將作用于閥心表面（或滾珠）。如果通道P中的壓力超過彈簧 上設定的值，則閥心或滾珠背向彈簧 打開。此時，液壓油從通道P流入通道T。閥心的行程受壓花的限制。
為了在整個壓力范圍內實現良好的壓力調節，整個壓力范圍已被分成了 7 個壓力等級。一個壓力等級對應于一個特定彈簧可設定的大工作壓力。
注意：
調整類型 經過特別建構，可防止其丟失。得益于萬向架的設計，調整類型 中的調節元件在卸載后會保持松動（可移動）狀態。
壓力等級“25”：盡管調整類型處于卸載狀態，但若未確定小壓力，則調節元件仍會在較小的彈簧力和/或回復力作用下“回到”停止狀態。
在經過壓力調節/提升后，可將調節元件再次擰入。
德國力士樂REXROTH溢流閥訂貨型號：
R900203851 DBDS2K2X/100
R900203852 DBDS2K2X/200
R900424196 DBDH6G1X/200
R983037947 DBDH6G1X/200IN010
R900424246 DBDH6P1X/100
R900427242 DBDH6P1X/200
R900424201 DBDH6K18/315
R900430378 DBDH6P1X/25
R900424187 DBDH10P1X/315
R900449495 DBDH10G1X/315V
R983038038 DBDH20K1X/315IN010
R900423718 DBDS6G1X/25
R900423722 DBDS6G1X/50
R900423717 DBDS6G1X/100
R900423719 DBDS6G1X/200
R900437348 DBDS6G1X/200V
R900433216 DBDS6G1X/315V
R900423721 DBDS6G1X/400
R900769384 DBDS6K1C/200E
R900423728 DBDS6P1X/100
R900423729 DBDS6P1X/200
R900423730 DBDS6P1X/315
R900423731 DBDS6P1X/400
R900423731 DBDS6P1A/400
R900459771 DBDS6P1X/400V
R983037926 DBDS6K1X/200IN010
R900423726 DBDS6K1X/400
R900423725 DBDS6K18/315
R900423726 DBDS6K18/400
R900769369 DBDS6K1C/100E
R900433216 DBDS6G1A/315V
R900424147 DBDS10K18/100
R900424745 DBDS10G1X/50
R900424738 DBDS10G1A/100
R900424158 DBDS10P1A/315
R900424157 DBDS10P1X/200
R900424158 DBDS10P1X/315
R900425660 DBDS10P1X/400
R900424269 DBDS20K1X/200
R900424271 DBDS20K1X/315
R900424203 DBDS20K1X/400
R900769391 DBDS20K1C/315E
R900424278 DBDS20P1X/315
R900424174 DBDS20G1X/315
R900746472 DBDS30G1A/200-170
R900424348 DBDH6G1X/400
R900423743 DBDS10G1X/25
R900424153 DBDS10K18/050
R900424149 DBDS10K18/200
R900424150 DBDS10K18/315
R900424152 DBDS10K18/400
R900424149 DBDS10K1C/200
R900427601 DBDS10K1X/630
R900424269 DBDS20K18/200
R900424271 DBDS20K18/315

力士樂REXROTH安全閥
R900769369 DBDS6K1X/100E
高功率范圍的工業液壓閥。可靠的壓力限制到設定值
帶保護帽的六角形
六角形
錐形閥座設計中的連續壓力閥
直接操作
S6
產品特性 連接圖像
擰入孔DBD NG6
產品系列 DBD.6-30
壓力[bar] 100.
體積流量[l/min] 52.
活塞符號 P→T
連接類型 旋入式閥
標稱尺寸 6.
操作類型 具有機械操作
連接數 2.
開關位置數量 2.
符合性說明 CE，壓力設備指令2014/68/EU
壓力流體 HLP，HLP
密封 NBR
重量[kg] 0.54

力士樂REXROTH限壓閥DBDS10K1X/100
R900424147 DBDS10K18/100
減壓閥，直接控制
旋入式閥門
工作壓力630巴（9150磅/平方英寸）
流速120 l/min（32 gpm）
擰入孔M35x1,5
產品特性
連接圖像
擰入孔DBD NG10
產品系列的分類
減壓閥，直接控制
產品系列類型
DBD..k
連接數 2.
壓力[bar] 630
體積流量[l/min] 120
正常位置 關閉，無電
閥錐閥 插入式設計
連接類型 旋入式閥
直接預控 直接控制
擰入孔 M35x1,5
額定流量【l/min】 120
調整選項 帶六角和保護帽的插座
連接 G 1/2
密封材料 NBR
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
重量[kg] 0.52

力士樂REXROTH限壓閥DBDS6P1X/400
R900423731 DBDS6P1X/400
標稱尺寸6，P→T，機械操作
高功率范圍的工業液壓閥。可靠的壓力限制到設定值
直接操作
S6
錐形閥座設計中的連續壓力閥
帶保護帽的六角形
六角形
產品特性
連接類型 板組件NG6
壓力[bar] 400
體積流量[l/min] 50
活塞符號 P→T
連接類型 板式結構
標稱尺寸 6.
操作類型 具有機械操作
連接數 2.
開關位置數量 2.
壓力流體 HLP、HLPD、HVLP、HVLPD、HFC（Fuchs：Hydrotherm 46M、Renosafe 500、Petrofer：Ultra-Safe 620、Houghton：Safe 620、Union：Carbide HP5046）
密封件 NBR
重量[kg] 1.621


力士樂REXROTH溢流閥DBDS6K1X/315
R900423725 DBDS6K18/315
減壓閥，直接控制
旋入式閥門
工作壓力400巴（5800磅/平方英寸）
流速50 l/min（13 gpm）
擰入孔M28x1,5
產品特性
產品系列的分類
減壓閥，直接控制
連接類型 擰入孔DBD NG6
產品系列類型 DBD..K
壓力[bar] 400
連接數 2.
體積流量[l/min] 50
正常位置 關閉，無電
閥錐閥 座椅設計
連接類型 旋入式閥
直接預控 直接控制
擰入孔 M28x1,5
額定流量【l/min】 50
調整選項 帶六角和保護帽的插座
連接 G 1/4
密封材料 NBR
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
產品類型 DBD..K
重量[kg] 0.386901

力士樂REXROTH溢流閥DBDS6K1X/100E
R900769369 DBDS6K1C/100E
標稱尺寸6，P→T，機械操作
高功率范圍的工業液壓閥。可靠的壓力限制到設定值
直動式
S6
錐形閥座設計中的連續壓力閥
帶保護帽的六角形
六角形
產品特性
連接類型 擰入孔DBD NG6
壓力[bar] 100
體積流量[l/min] 52
活塞符號 P→T
連接類型 旋入式閥
標稱尺寸 6.
操作類型 具有機械操作
連接數 2.
開關位置數量 2.
符合性說明 CE，壓力設備指令2014/68/EU
壓力流體 HLP，HLP
密封件 NBR
重量[kg] 0.54

力士樂REXROTH限壓閥DBDS6G1X/200
溢流閥R900423719 DBDS6G1X/200
標稱尺寸6，P→T，機械操作
高功率范圍的工業液壓閥。可靠的壓力限制到設定值
直動式操作
S6
錐形閥座設計中的連續壓力閥
帶保護帽的六角形
六角形
產品特性
連接類型 管螺紋G1/4 ISO 228-1
壓力[bar] 200
體積流量[l/min] 50
活塞符號 P→T
連接類型 螺紋連接
標稱尺寸 6
操作類型 具有機械操作
連接數 2
開關位置數量 2
壓力流體 HLP、HLPD、HVLP、HVLPD、HFC（Fuchs：Hydrotherm 46M、Renosafe 500、Petrofer：Ultra-Safe 620、Houghton：Safe 620、Union：Carbide HP5046）
密封件 NBR
重量[kg] 1.561

力士樂REXROTH溢流閥DBDS6P1X/100
R900423728 DBDS6P1X/100
公稱尺寸 6，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直營
帶六角頭的套筒
六角外殼，帶保護帽
S6
大壓力 [bar] 100
大體積流量 [l/min] 50
活塞符號 P → T
連接類型 板式結構
標稱尺寸 6
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg] 1.601

力士樂REXROTH溢流閥 DBDS6G1X/400
R900423721 DBDS6G1X/400
公稱尺寸 6，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直動式
帶六角頭的套筒
六角外殼，帶保護帽
S6
大壓力 [bar] 400
大體積流量 [l/min] 50
活塞符號 P → T
連接類型 螺紋接口
標稱尺寸 6
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg] 1.581


力士樂REXROTH溢流閥 DBDS 6 K1X/315V
R900428388 DBDS6K1X/315V
溢流閥，直動式
插裝閥
大工作壓力 400 bar (5800 psi)
大流量 50 l/min (13 gpm)
插孔 M28x1.5
產品系列分類 溢流閥，直動式
產品系列類型 DBD.K
油口數量 2
大壓力 [bar] 400
大體積流量 [l/min] 50
正常位置 常閉
閥心滑閥 閥座設計
連接類型 內旋緊式閥
直接 - 先導式 直動式
插孔 M28x1,5
額定流量 [l/min] 50
調整選項 襯套帶六角和保護帽
油口 G 1/4
密封材料 FKM
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
重量 [kg] 0.388701

力士樂REXROTH溢流閥 DBDS 10 K1X/400
R900424152 DBDS10K18/400
R900424152 DBDS10K1C/400
溢流閥，直動式
插裝閥
大工作壓力 630 bar (9150 psi)
大流量 120 l/min (32 gpm)
插孔 M35x1.5
產品系列分類 溢流閥，直動式
產品系列類型 DBD.K
油口數量 2
大壓力 [bar] 630
大體積流量 [l/min] 120
正常位置 常閉
閥心滑閥 閥座設計
連接類型 內旋緊式閥
直接 - 先導式 直動式
插孔 M35x1,5
額定流量 [l/min] 120
調整選項 襯套帶六角和保護帽
油口 G 1/2
密封材料 NBR
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 0.55

力士樂REXROTH機械溢流閥DBDS10P1X/200
R900424157 DBDS10P1X/200
公稱尺寸 10，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直動
帶六角頭的套筒
六角外殼，帶保護帽
S10
大壓力 [bar] 200
大體積流量 [l/min] 120
活塞符號 P → T
連接類型 板式結構
標稱尺寸 10
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
印章 NBR
重量 [kg] 3.680

力士樂REXROTH溢流閥 DBDS20G1X/315
R900424174 DBDS20G1X/315
公稱尺寸 20，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直營
帶六角頭的套筒
六角外殼，帶保護帽
S20
大壓力 [bar] 315
大體積流量 [l/min] 235
活塞符號 P → T
連接類型 螺紋接口
標稱尺寸 20
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg] 6.8

力士樂REXROTH溢流閥DBDS20P1X/315
R900424278 DBDS20P1X/315
公稱尺寸 20，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直動
帶六角頭的套筒
六角外殼，帶保護帽
S20
大壓力 [bar] 315
大體積流量 [l/min] 235
活塞符號 P → T
連接類型 板式結構
標稱尺寸 20
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg] 7.080


力士樂REXROTH機械溢流閥DBDS20K1X/315E
R900769391 DBDS20K1C/315E
公稱尺寸 20，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直動式
帶六角頭的套筒
六角外殼，帶保護帽
S20
大壓力 [bar] 315
大體積流量 [l/min] 166
活塞符號 P → T
連接類型 內旋緊式閥
標稱尺寸 20
驅動類型 帶機械操作
連接數 2
開關位置數 2
符合性說明 CE 壓力設備指令 2014/68/EU
液壓油 HL,HLP
密封 NBR
重量 [kg] 1.080

力士樂REXROTH溢流閥 DBDS 20 K1X/400
R900424203 DBDS20K1X/400
溢流閥，直動式
插裝閥
大工作壓力 400 bar (5800 psi)
大流量 250 l/min (66 gpm)
插孔 M45x1.5
產品系列分類 溢流閥，直動式
產品系列類型 DBD.K
油口數量 2
大壓力 [bar] 400
大體積流量 [l/min] 250
正常位置 常閉
閥心滑閥 閥座設計
連接類型 內旋緊式閥
直接 - 先導式 直動式
插孔 M45x1,5
額定流量 [l/min] 250
調整選項 襯套帶六角和保護帽
油口 G 1
密封材料 NBR
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 0.924



力士樂REXROTH溢流閥 DBDS 20 K1X/200
R900424269 DBDS20K18/200
溢流閥，直動式
插裝閥
大工作壓力 400 bar (5800 psi)
大流量 250 l/min (66 gpm)
插孔 M45x1.5
產品系列分類 溢流閥，直動式
產品系列類型 DBD.K
油口數量 2
大壓力 [bar] 400
大體積流量 [l/min] 250
正常位置 常閉
閥心滑閥 閥座設計
連接類型 內旋緊式閥
直接 - 先導式 直動式
插孔 M45x1,5
額定流量 [l/min] 250
調整選項 襯套帶六角和保護帽
油口 G 1
密封材料 NBR
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 0.9

力士樂REXROTH溢流閥 DBDS 10 K1X/315
R900424150 DBDS10K1X/315
R900424150 DBDS10K18/315
溢流閥，直動式
插裝閥
大工作壓力 630 bar (9150 psi)
大流量 120 l/min (32 gpm)
插孔 M35x1.5
產品系列分類 溢流閥，直動式
產品系列類型 DBD.K
油口數量 2
大壓力 [bar] 630
大體積流量 [l/min] 120
正常位置 常閉
閥心滑閥 閥座設計
連接類型 內旋緊式閥
直接 - 先導式 直動式
插孔 M35x1,5
額定流量 [l/min] 120
調整選項 襯套帶六角和保護帽
油口 G 1/2
密封材料 NBR
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
產品類型 DBD.K
重量 [kg] 0.54


力士樂REXROTH溢流閥 DBDS6G1X/100
R900423717 DBDS6G1X/100
公稱尺寸 6，P → T，機械操作
高性能范圍內的工業液壓閥。可靠限壓至設定值
直營
帶六角頭的套筒
六角外殼，帶保護帽
S6
大壓力 [bar] 100
大體積流量 [l/min] 50
活塞符號 P → T
連接類型 螺紋接口
標稱尺寸 6
驅動類型 帶機械操作
連接數 2
開關位置數 2
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封件 NBR
重量 [kg] 1.561


力士樂REXROTH不帶電氣位置反饋，不帶集成電子元件 (OBE) 的直動式二位四通和三位四通比例方向閥
4WRA
規格 6, 10
組件系列 2X
大工作壓力 315 bar
大流量 75 l/min
不帶電氣位置反饋，帶外部電子元件的直動式比例方向閥
控制液壓油的流向和流量
通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作
用于底板安裝：孔圖按 ISO 4401
彈簧定中的控制滑板
在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈由外部控制電子元件進行控制。
設置：
閥門的基本構成包括：
帶連接面的殼體
帶有壓縮彈簧和的控制閥芯
帶對中螺紋的線圈和
線圈斷電后，通過壓縮彈簧使控制閥芯保持在中心位置
通過為比例電磁鐵通電直接對控制閥芯進行操作，例如控制線圈“b”
將控制閥芯與電氣輸入信號成比例地向左移動
通過具有漸進流體特性的節流橫截面，進行從 P 到 A 及從 B 到 T 的連接
關閉線圈
控制閥芯在壓縮彈簧的作用下返回到中心位置
帶兩個閥芯位置的閥門（型號 4WRA...A...）：
基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”。它配有帶 NG 6 的保護塞或帶 NG10 的蓋來代替第二個比例電磁鐵。
注意：
不得讓油箱管路排空運行。在相應的安裝條件下，須安裝一個預載閥（預載壓力約為 2 bar）。
德國力士樂REXROTH比例換向閥訂貨型號：
R900925553 4WRA6EA07-23/G24N9K4/V
R900902095 4WRA6W30-23/G24N9K4/V
R900902095 4WRA6W30-22/G24N9K4/V
R900902097 4WRA10E60-2X/G24N9K4/V
R900907650 4WRA10W60-2X/G24N9K4/V
R900907650 4WRA10W60-22/G24N9K4/V
R901054483 4WRA10EA00-22/G24K4/V-828
R900579943 4WRSE10V50-3X/G24K0/A1V
R900579286 4WRSE10V80-3X/G24K0/A1V
R900904794 4WRSE6V1-35-31/G24K0/A1V
0811403017 4WRBA10EA75-2X/G24K4/M-828


力士樂REXROTH不帶電氣位置反饋，帶集成電子元件 (OBE) 的直動式二位四通和三位四通比例方向閥4WRAE
規格 6, 10
組件系列 2X
大工作壓力 315 bar
大流量 75 l/min
不帶電氣位置反饋，帶集成電子元件 (OBE) 的直動式比例方向閥
控制液壓油的流向和流量
通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作
用于底板安裝：孔圖按 ISO 4401
彈簧定中的控制滑板
在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。通過集成電子元件控制線圈。
設置：
閥門的基本構成包括：
帶連接面的殼體 (1)
帶有壓縮彈簧（3 和 4）的控制閥芯 (2)
帶對中螺紋的線圈（5 和 6）
集成電子元件 (7)
線圈（5 和 6）斷電后，控制閥芯 (2) 將通過壓縮彈簧（3 和 4）保持在中心位置
通過為比例電磁鐵通電，例如，為線圈“b”(6) 通電，從而直接操作控制閥芯 (2)
控制閥芯 (2) 與電氣輸入信號成比例地向左移動
通過具有漸進流體特性的節流橫截面，進行從 P 到 A 及從 B 到 T 的連接
關閉線圈 (6)
控制閥芯 (2) 在壓縮彈簧 (3) 的作用下返回到中心位置
帶兩個閥芯位置的閥門（型號 4WRA...A...）：
基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”。它配有帶 NG 6 的保護塞 (8.1) 或帶 NG10 的蓋 (8.2) 來代替第二個比例電磁鐵。
注意：
不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。
型號詳情舉例：
4WRAE6E30-23/G24K31/A1V
4→4 個主油口
WRAE →帶集成電子元件的比例方向閥
6→ 通徑6（通徑6，通徑10）
E→油路機能型（E,E1,W,W1,EA,WA）
30→ 額定流量 6通徑 30 l/min（7 l/min，15 l/min）
        額定流量10通徑 （30 l/min，60 l/min）
23→組件系列 20 ... 29（20 ... 29：安裝和連接尺寸不變）
G24→電源電壓 24 V
K31→連接器 DIN EN 175201-804
A1→控制值 ?10 V（F1=控制值 4 至 20 mA）
V→密封材料FKM 密封件（M=NBR 密封件）
液壓
型號   4WRAE
規格  6   10
安裝位置  任意位置，好為水平
周圍溫度范圍  -20 … 50?C
存儲溫度范圍  -20 … 80?C
重量：2.2kg   6.8kg
液壓油 符合 DIN 51524 規定的礦物油（HL、HLP）
液壓油溫度范圍  -20 … 80?C（ 40 … 50℃）
粘度范圍  20 … 380mm?/s（30 … 46mm?/s）
液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15 符合 ISO 4406 (c)
滯后  ≤ 5%
反向死區  ≤ 1%
響應靈敏度  ≤ 0.5%
電氣
電壓類型 直流電壓
大線圈電流  2.5A
大電流消耗
放大器  1.8A
放大器（脈沖電流）  3A
電磁線圈電阻
20 ?C 時的低溫值  2Ω
大高溫值  3Ω
啟動時間  100%
高線圈溫度 150?C
電源  24VDC
電源電壓范圍  19 … 35V
控制值輸入"A1"  ? 10V
控制值輸入范圍“F1”  4 … 20mA
德國力士樂REXROTH比例閥物料號和型號：
R900954071 4WRAE6E30-23/G24K31/A1V
R900965674 4WRAE10E60-2X/G24K31/F1V
R900954083 4WRAE10E60-2X/G24K31/A1V
R900558356 4WRAE10E60-2X/G24N9K31/A1V
R900929318 4WRAE10E60-2X/G24N9K31/F1V
R900710530 4WRAE10W60-2X/G24K31/F1V
R900954088 4WRAE10W60-22/G24K31/A1V
R900900988 4WRAE10W60-2X/G24N9K31/A1V
R900920055 4WRAE10W60-2X/G24N9K31/F1V
R900954089 4WRAE10W1-60-2X/G24K31/A1V
R900732536 4WRAE10W1-60-2X/G24K31/F1V
R900936006 4WRAE10W1-60-2X/G24N9K31/A1V
R900949757 4WRAE10W1-60-2X/G24N9K31/F1V

力士樂REXROTH帶電氣位置反饋，不帶集成電子元件 (OBE) 的直動式二位四通和三位四通比例方向閥4WRE
規格 6
組件系列 2X
大工作壓力 315 bar
大流量 80 l/min
帶電氣位置反饋和外部電子元件的直動式比例方向閥
調整體積流量的方向和大小
通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作
用于底板安裝：孔圖按 ISO 4401
彈簧定中的控制滑板
型號 4WRE...-2X/...
在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈由外部電子元件進行控制。
設置：
閥門的基本構成包括：
帶連接面的殼體 (1)
帶有壓縮彈簧（3 和 4）與彈簧座（5 和 6）的控制閥芯 (2)
帶對中螺紋的線圈（7 和 8）
位置傳感器 (9)
線圈（7 和 8）斷電后，位于彈簧座（5 和 6）之間的壓縮彈簧（3 和 4）可將控制閥芯 (2) 置于中心位置
可通過控制比例電磁鐵（例如，線圈“b”(8)）直接操作控制閥芯 (2)
控制閥芯 (2) 與電氣輸入信號成比例地向左移動
通過具有漸進流量特性的節流橫截面，
進行從 P 到 A 及從 B 到 T 的連接
關閉線圈 (8)
控制閥芯 (2) 在壓縮彈簧 (3) 的作用下返回到中心位置
功能：
在斷電狀態下，線圈的復位彈簧使得控制閥芯 (2) 保持在機械中心位置。使用帶有符號“V”的控制閥芯時，此位置與液壓中心位置不對應！電動閥控制環關閉時，控制閥芯將位于液壓中心位置。
重要注意事項：
PG 裝配 (11) 不得打開。位于下方的調節螺母的機械調節已禁用，該操作會損壞閥門！
帶兩個閥芯位置的閥門：（型號 4WRE…A...）
基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”(7)。它配有保護塞 (10) 來代替第二個比例電磁鐵。
注意：
由于設計原理，閥內固有內部泄漏，泄漏量可能隨著使用年限而增加。
注意：
不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。
型號示例：
4WRE6V16-22/G24K4/V
4→4 個主油口
WRE→帶電氣位置反饋的比例方向閥
6→通徑6（通徑10）
V→技能符號（E; E1-; V; V1-; W; W1-; EA; WA）
16→額定流量 NG6 16 l/min（4 l/min，8 l/min，32 l/min）
       額定流量 NG10（25 l/min，50 l/min，75 l/min）
22→組件系列 20 ... 29（20 ... 29：安裝和連接尺寸不變）
G24→電源電壓 24 V
K4→連接器 DIN EN 175301-803
V→FKM 密封件（M=NBR 密封件）
型號  4WRE
規格  6
安裝位置  任意位置，好為水平
周圍溫度范圍  -20 … 70?C
存儲溫度范圍  -20 … 80?C
重量  2.2kg
MTTFD 值符合 EN ISO 13849  150y
大工作壓力  315bar
大工作壓力
接口 P  315bar
接口 T 210 bar
Anschluss A 315 bar
油口 B  315bar
大流量  80l/min
額定流量  4l/min  8l/min  16l/min  32l/min
液壓油  HL、HLP
液壓油溫度范圍  -20 … 80?C（ 40 … 50℃）
粘度范圍  20 … 380mm?/s（30 … 46mm?/s）
液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級
等級 20/18/15 符合 ISO 4406 (c)
滯后  ≤ 0.1%
反向死區  ≤ 0.05%
響應靈敏度  ≤ 0.05%
更改下列項時的零位漂移
液壓油溫度  ≤ 0.15%/10 K
工作壓力  ≤ 0.1%/100 bar
電氣
規格  6
電壓類型  直流電壓
大電流消耗
（放大器）  2A
（放大器（脈沖電流））  3A
電磁線圈電阻
20 ?C 時的低溫值  2.65Ω
大高溫值  4.05Ω
啟動時間 100%
高線圈溫度  150?C
防護等級符合 DIN EN 60529  IP65（如果使用的是適合且正確安裝的連接插頭。）
電源  24V
電源電壓范圍  19,4 … 35V
德國力士樂REXROTH比例閥物料號和型號：
R901036556 4WRE6V16-22/G24K4/V-822

力士樂壓力開關HED8OP-20/100K14
