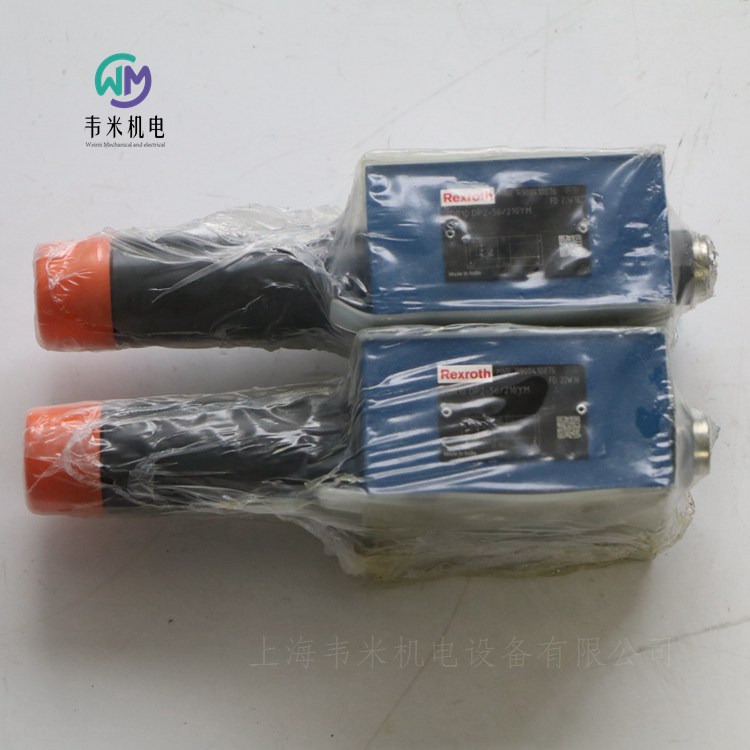

力士樂減壓閥ZDR10DP2-5X/210YM，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH直動式減壓閥
ZDR10D
規格 10
組件系列 5X
大工作壓力 20 bar
大流量 80 l/min
疊加閥
油口安裝面符合 ISO 440-05-04-0-05
4 個壓力等級
4 個可選調整類型：
旋鈕
六角套筒和保護帽
帶刻度可鎖定旋鈕
帶刻度旋鈕
單向閥，可選（型號“A”）
通道 A、B 或 P 中減壓
防腐蝕設計
ZDR 型閥是一種采用疊加閥板設計的直動式減壓閥，可限制次級油路的壓力。用于降低系統壓力。
減壓閥主要由殼體、控制閥芯、壓縮彈簧、調整類型和可選單向閥組成。
通過調整類型設置次級壓力。
型號“A”
在初始位置時閥門處于打開狀態。液壓油可以不受限制地從通道 A 流向通道 A。同時，通道 A 中的壓力通過控制油路 作用于與壓縮彈簧相對的柱塞表面。如果通道 A 中的壓力超過在壓縮彈簧處設定的值，則控制閥芯將相對壓縮彈簧移動到控制位置，并使通道 A 中的調定壓力保持恒定。
通過控制油路 從通道 A 內部提供控制信號和先導油。
當通道 A 中的壓力因作用于執行機構的外力而繼續增加時，控制閥芯將繼續相對壓縮彈簧移動。
這樣，通道 A 將經由控制閥芯上的控制邊和殼體與油箱（通道 TB）相連接。這樣一來，大量液壓油將流回油箱，以使壓力不再增加。
來自彈簧腔 的漏油排泄始終通過通道 TA 在外部實現。
壓力計連接用于控制閥的次級壓力。
單向閥可用于實現從通道 A 至 A 的自由回流，但于型號“A”。
型號“P”和“B”
對于型號“P”，減壓可在通道 P 內實現。通過從通道 P 內部提供控制信號和先導油。
對于型號“B”，通道 P 中的壓力降低，但先導油可從通道 B 中獲得。如果方向閥處于閥芯位置 P 至 A，則通道 B 中的壓力不得超過設置的次級壓力。否則，通道 A 中會出現減壓現象。
注意：
在無方向閥的情況下使用時，通道 TA 和 TB 必須相互連接（例如，在蓋板中）。
設置方向座閥 NG 0 時，必須使用 HSZ0A078-3X/M00 型疊加閥板（物料號 R900537264）。
德國力士樂REXROTH減壓閥訂貨號和型號：
R900410884 ZDR10DA2-5X/150Y
R900410884 ZDR10DA2-52/150Y
R900410880 ZDR10DP2-56/150YM
R900410876 ZDR10DP2-5X/210YM

力士樂REXROTH電磁閥4WE6JA6X/EG24N9K4
R900561290 4WE6JA62/EG24N9K4
標稱尺寸6，符號J，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
直動式
滑閥
產品特性
連接類型 ISO 4401-03-02-0-05
壓力[bar] 350
體積流量[l/min] 80
活塞符號 符號JA
連接類型 板式結構
標稱尺寸 6
操作類型 帶磁性驅動
連接數 4
開關位置數量 2
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.44

力士樂REXROTH電磁閥4WE6J6X/EW230N9K4/B10
R900912079 4WE6J62/EW230N9K4/B10
標稱尺寸6，符號J，帶磁鐵的電動，230 V AC 50/60Hz
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
滑閥
直動式
產品特性
連接類型 ISO 4401-03-02-0-05
壓力[bar] 350
體積流量[l/min] 60
活塞符號 符號J
標稱尺寸 6
操作類型 帶磁性驅動
連接數 4
開關位置數量 3
電源電壓 230 VAC 50/60Hz
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
符合性說明 CE，低壓指令2014/35/EUCSA根據CSA C22.2第139-1982號批準
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.721


力士樂REXROTH電磁閥4WE6J6X/EW110N9K4
R900551703 4WE6J62/EW110N9K4
標稱尺寸6，符號J，帶磁鐵的電動，110 a120 V交流電
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
直動式
滑閥
產品特性
連接圖像
ISO 4401-03-02-0-05
壓力[bar] 350
體積流量[l/min] 60
活塞符號 符號J
連接類型 板式結構
標稱尺寸 6
操作類型 帶磁性驅動
連接數 4
開關位置數量 3
電源電壓 110至120 VAC
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
符合性說明 CE，低壓指令2014/35/EUCSA根據CSA C22.2第139-1982號批準
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.721

力士樂REXROTH電磁閥4WE6J6X/EG24N9K4/V
R900548772 4WE6J62/EG24N9K4/V
標稱尺寸6，符號J，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
直動式
滑閥
產品特性
連接類型 ISO 4401-03-02-0-05
壓力[bar] 350
體積流量[l/min] 80
活塞符號 符號J
連接類型 板式結構
標稱尺寸 6
操作類型 帶磁性驅動
連接數 4
開關位置數量 3
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 1.98

力士樂REXROTH電磁閥4WE6J6X/EG24N9K4
R900561288
標稱尺寸6，符號J，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
直動式
滑閥
產品特性
連接類型 ISO 4401-03-02-0-05
壓力[bar] 350
體積流量[l/min] 80
活塞符號 符號J
連接類型 板式結構
標稱尺寸 6
操作類型 帶磁性驅動
連接數 4
開關位置數量 3
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.99

力士樂REXROTH電磁閥4WE6HA6X/EG24N9K4
R900549534 4WE6HA62/EG24N9K4
標稱尺寸6，符號H，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
直動式
滑閥
產品特性
連接圖像 ISO 4401-03-02-0-05
壓力[bar] 350
體積流量[l/min] 80
活塞符號 符號HA
連接類型 板式結構
標稱尺寸 6
操作類型 帶磁性驅動
連接數 4
開關位置數量 2
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.46

力士樂REXROTH電磁閥4WE6H6X/EW230N9K4
R900912494 4WE6H62/EW230N9K4
標稱尺寸6，符號H，帶磁鐵的電動，230 V AC 50/60Hz
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
直動式
滑閥
產品特性
連接類型 ISO 4401-03-02-0-05
壓力[bar] 350
體積流量[l/min] 50
活塞符號 符號H
連接類型 板式結構
標稱尺寸 6
操作類型 帶磁性驅動
連接數 4
開關位置數量 3
電源電壓 230 VAC 50/60Hz
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
符合性說明 CE，低壓指令2014/35/EUCSA根據CSA C22.2第139-1982號批準
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.721


力士樂REXROTH電磁閥4WE6H6X/EG24N9K4
R900561286 4WE6H62/EG24N9K4
標稱尺寸6，符號H，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
直動式
滑閥
產品特性
連接類型 ISO 4401-03-02-0-05
壓力[bar] 350
體積流量[l/min] 80
活塞符號 符號H
連接類型 板式結構
標稱尺寸 6
操作類型 帶磁性驅動
連接數 4
開關位置數量 3
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.981

力士樂REXROTH電磁閥4WE6G6X/EG24N9K4
R900561282 4WE6G62/EG24N9K4
標稱尺寸6，符號G，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
直動式
滑閥
產品特性
連接類型 ISO 4401-03-02-0-05
壓力[bar] 350
體積流量[l/min] 80
活塞符號 符號G
連接類型 板式結構
標稱尺寸 6
操作類型 帶磁性驅動
連接數 4
開關位置數量 3
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 2


力士樂REXROTH電磁閥4WE6EB6X/EG24N9K4
R900561281 4WE6EB62/EG24N9K4
標稱尺寸6，符號E，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
直接操作
閘閥
產品特性
連接類型 ISO 4401-03-02-0-05
壓力[bar] 350
體積流量[l/min] 80
活塞符號 符號EB
連接類型 板式結構
標稱尺寸 6
操作類型 帶磁性驅動
連接數 4
開關位置數量 2
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.46

力士樂REXROTH液壓方向短管閥 4WE6EA6X/EG24N9K4
電磁閥R900561280 4WE6EA62/EG24N9K4
公稱尺寸 6，符號 EA，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
直營
滑閥
連接圖 ISO 4401-03-02-0-05
壓力 [bar] 350
體積流量 [l/min] 80
活塞符號 符號 EA
連接類型 板材結構
標稱尺寸 6
驅動類型 帶電磁操作
連接數 4
開關位置數 2
電源電壓 24 VDC
電插頭 設備插頭 3 針 (2 PE)
電氣連接說明 3 針設備連接器 (2 PE)，符合 EN 175301-803
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封件 NBR
重量 [kg] 1.46

力士樂REXROTH液壓方向短管閥 4WE6D6X/OFEG24N9K4/V
電磁閥R900903465 4WE6D62/OFEG24N9K4/V
公稱尺寸 6，符號 D，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
直動式
滑閥
插入式接頭 3P Z5L M 12-240V SPEZ
R901017022
匹配連接器，3 針 (2 PE) EN 175301-803，帶 LED，黑色
連接圖 ISO 4401-03-02-0-05
壓力 [bar] 350
體積流量 [l/min] 80
活塞符號 符號 D
連接類型 板材結構
標稱尺寸 6
驅動類型 帶電磁操作
連接數 4
開關位置數 2
電源電壓 24 VDC
電插頭 設備插頭 3 針 (2 PE)
電氣連接說明 3 針設備連接器 (2 PE)，符合 EN 175301-803
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 1.98

力士樂REXROTH液壓電磁閥4WE6D6X/OFEG24N9K4/B08
R900907727 4WE6D62/OFEG24N9K4/B08
公稱尺寸 6，符號 D，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
滑閥
直動式
連接圖 ISO 4401-03-02-0-05
壓力 [bar] 350
體積流量 [l/min] 80
活塞符號 符號 D
標稱尺寸 6
驅動類型 帶電磁操作
連接數 4
開關位置數 2
電源電壓 24 VDC
電插頭 設備插頭 3 針 (2 PE)
電氣連接說明 3 針設備連接器 (2 PE)，符合 EN 175301-803
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg]1.960

力士樂減壓閥ZDR10DP2-5X/210YM
