力士樂電磁閥4WE10Q50/EG24N9K4/M，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

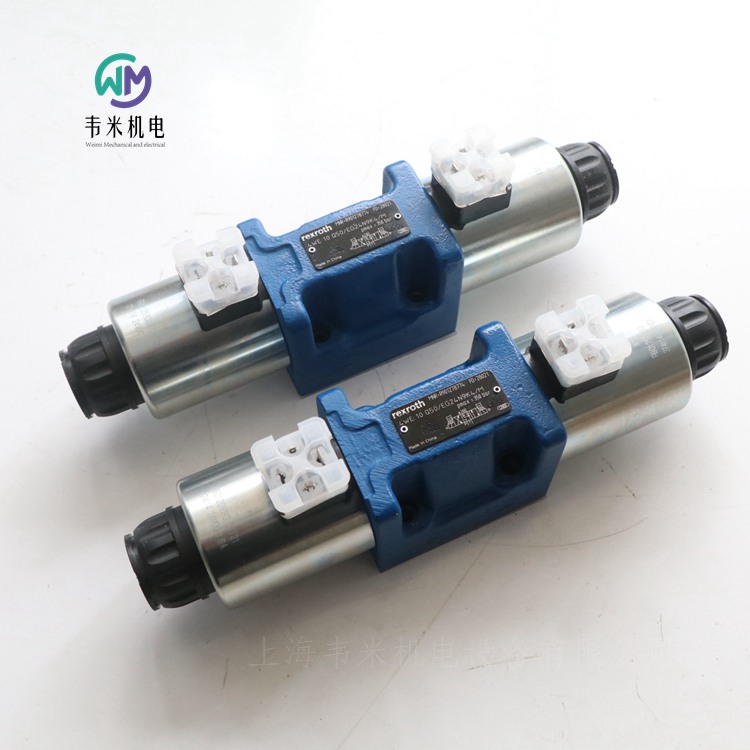

力士樂REXROTH電磁閥4WE10Q5X/EG24N9K4/M
R901278774 4WE10Q50/EG24N9K4/M
標稱尺寸10，符號Q，磁驅動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
滑閥
電磁閥
產品特性
連接類型 ISO 4401-05-04-0-05
壓力[bar] 350
體積流量[l/min] 135
活塞符號 符號Q
控件 磁性驅動
連接類型 板式結構
標稱尺寸 10
操作類型 磁性驅動
連接數 4
開關位置數量 3
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg]5.48

力士樂REXROTH比例溢流閥
型號 DBEP
通徑 6
1X 系列
高工作壓力 100 bar
大流量 8 L/min
-閥用於限制系統壓力
-比例電磁斅驅動
-底板安裝：安裝面按 DIN 24 340 A6 型
-閥與電控器集成在一起
-電控器
歐洲卡規格模擬放大器 VT-VSPA1-1（1 個電磁斅）
VT 2000（1 個電磁斅）
VT 3000（1 個斜坡）；
VT 3006（5 個斜坡）；
歐洲卡規格數字放大器 VT-VSPD1-1
-可選特殊保護裝置
DBEP 型比例溢流閥為比例電磁斅直控式閥，它將輸入電信號轉化為壓力輸出信號，用來限制系統壓力。
比例電磁斅為可控濕式直流電磁斅，它將電流值按比例轉化為機械力，電流值的增加將導致電磁斅輸出力相應的增加。在整個控制行程中，設定的電磁力保持穩定。
比例溢流閥主要由一個或兩個比例電磁斅、閥體、閥芯）及一個或兩個錐閥組成。
比例電磁斅力作用於錐閥，A 口中的壓力通過閥芯中的半圓孔作用於錐閥，推動力和電磁斅力成比例。
如果推動力大於電磁斅力，錐閥左移，A 口到 T 口的油路接通。先導油一直流動至推動力和電磁斅力之間再次平衡。
比例溢流閥可通過比例電磁斅無級調節。在靜止位置時，如比例電磁斅斷電時，油口 A、B 和 P 與T 口連通，油液無阻尼回油箱。P 口流到 A 口或 B 口的流量由閥芯中的節流來限制。
注意！
為了優化閥的功能，開始運行時必須放氣：
-移除螺絲 8、9，
-通過打開的螺紋孔 8、9 填充油液
-直至不再有氣泡時再擰上螺絲 8、9。
要防止回油箱管路油液排空，某些情況下應在回油管路安裝一個背壓閥（背壓約為 2 bar）
概述
安裝 任意
存儲溫度範圍  -20 至 80?C
環境溫度範圍  -20 至 70?C
重量 C 型   2.6kg
A、B 型  1.6kg
液壓
工作壓力 油口P    50 至 100bar
油口 A, B    0 至 50bar
油口 T   30bar
流量（?p = 50 bar） C 型   8L/min
（帶節流口“06”） A、B 型   4L/min
油液 礦物油（HL, HLP）按 DIN 51 524；磷酸脂（HFD-R）
油液溫度範圍    -20 至 80?C
粘度    2.8 至 380mm?/s
污染度等級 油液高污染等級按 ISO 4406（C）20/18/15（在液壓系統中必須達到元件要求的清潔度等級，有效的過濾防止出現問題，也延長了元件的使用壽命。）
滯環   ≤ 3%
重複精度    ≤ 1%
響應靈敏度    ≤ 1%
反向誤差    ≤ 1%
電氣
電源   24 V DC
電磁鐵公稱電流   700mA
線圈電阻 20 ?C 下測得   19.5?
值   28.8?
線圈溫度   至 150 ?C
持續帶載時間    100%
電氣接線 帶插座，按 DIN EN 175 301-803；接頭，按 DIN EN 301-803 2）
閥保護等級，按 DIN 40 050   IP （帶固定及安裝插頭）
電控器
歐洲卡規格放大器 （另行訂貨）
模擬 VT-VSPA1-1見樣本 RC 30 111  僅適用於類型A或B
 模擬 VT2000見樣本 RC 29 904  僅適用於類型A或B
帶 1 次斜坡 模擬 VT3000見樣本 RC 29 935
帶 5 次斜坡 模擬 VT3006見樣本 RC 29 926
數字 VT-VSPD-1見樣本 RC 30 123
德國力士樂REXROTH比例溢流閥訂貨號和型號：
R900573436 ZDBEP6A06-13/45AG24NK4M


力士樂REXROTH帶電磁啟動的直動式方向滑閥
WE 6...E
規格 6
組件系列 6X
大工作壓力 350 bar
大流量 (DC) 80 l/min
大流量 (AC) 60 l/min
三位四通、二位四通或二位三通型號
油口安裝面，符合 ISO 4401-03-02-0-05（帶或不帶孔）
高功率線圈，可選旋轉 90?
電氣連接作為單個或對中連接
輔助操縱裝置，可選
閥芯位置監控，可選
當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU
電磁線圈是經過認可的組件，帶有 UR 標記，符合 UL 906，版本 1982，可選
通過 CSA 認證，可選
WE 型號的方向閥為電磁線圈操作方向滑閥，該閥可用作電磁組件。它們用于控制流動的開始、停止和方向。
該方向閥的基本構成為殼體、一個或兩個電磁鐵、控制閥芯和復位彈簧。
在斷電狀態下，控制閥芯由復位彈簧保持在中間位置或初始位置（版本 "O" 除外）。
接通液壓油中的電磁鐵時，控制閥芯從其靜止位置到所需的終端位置。這樣可根據所選符號發出所需的流體方向。
在關閉電磁鐵后，控制閥芯將被推回至中間位置或初始位置（帶 "OF" 器的閥和不帶彈簧類型 "O" 的閥除外）。
輔助操作可在磁鐵不通電的情況下手動切換閥門。
液壓系統必須正確排風，以確保正常運行。
不帶彈簧復位 "O"（僅適用于符號 A、C 和 D）
這種型號為帶兩個切換位置和兩個電磁鐵且不帶器的方向閥。在控制閥芯處不帶彈簧復位的閥在斷電狀態下無確定的初始位置。
不帶彈簧復位，帶器 "OF"（僅適用于符號 A、C 和 D）
這種型號為帶兩個開關位置和兩個電磁鐵且帶器的方向閥。控制閥芯通過器固定在相應的切換位置。因此，在操作過程中，無需向電磁鐵施加電流，這有助于節能操作。
型號 "73...A12"（軟切換行為）
控制閥芯和電磁線圈的組成減少了閥門打開或關閉時發生的換向行程的次數。與標準閥相比，換向行程（測量為加速度值 a）可以減少約 85 %，具體取決于控制閥芯的型號（參見 "加速度值"）。
注意：
連接兩個或多個閥門的泄油管路中的壓力峰值可能導致帶有器的型號發生意外的控制閥芯運動。建議鋪設單獨的回油管路或在泄油管路中安裝單向閥。
由于設計原理，閥門會發生內部泄漏，泄漏量在使用壽命期間會增加。
節流插件
根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。
德國力士樂REXROTH電磁閥訂貨號和型號：
R900561180 3WE6A62/EG24N9K4
R900915873 3WE6A62/EG24N9K4/V
R900935575 3WE6A62/EG220N9K4/V
R900915672 3WE6A62/EW230N9K4
R978017740 3WE6A6X/EG24N9K4/62
R900561270 3WE6B62/EG24N9K4
R900948958 3WE6B62/EG24N9K4/V
R900907814 3WE6B9-62/EG24N9K4
R900561272 4WE6C62/EG24N9K4
R900901748 4WE6C62/EW110N9K4
R900908879 4WE6D62/EG110N9K4
R900944594 4WE6D62/EG110N9K4/V
R900561274 4WE6D62/EG24N9K4
R900564105 4WE6D62/EG24N9K4/V
R900908590 4WE6D62/EG24N9K4/B12
R900903081 4WE6D62/EG205N9K4
R900916984 4WE6D62/EG220N9K4
R901008688 4WE6D62/EG220N9K4/V
R900551704 4WE6D62/EW110N9K4
R900909559 4WE6D62/EW230N9K4
R900917825 4WE6D62/EW230N9K4/V
R901483086 4WE6D62/OFEG110N9K4/B12
R900567512 4WE6D62/OFEG24N9K4
R900907727 4WE6D62/OFEG24N9K4/B08
R900903465 4WE6D62/OFEG24N9K4/V
R900920691 4WE6D62/OFEG220N9K4
R900922533 4WE6FB62/EG24N9K4
R900567997 4WE6J73-62/EG24N9K4/A12
R900561290 4WE6JA62/EG24N9K4
R900931967 4WE6JA62/EG24N9K4/B08
R900901751 4WE6L62/EG24N9K4
R900903463 4WE6L62/EG24N9K4/V
R900577475 4WE6M62/EG24N9K4
R900571012 4WE6R62/EG24N9K4
R900905896 4WE6Y62/EW110N9K4
R900556472 4WE6Y62/EG24K4QMAG24
R900561276 4WE6Y62/EG24N9K4
R900909178 4WE6Y62/EG24N9K4/B08
R900917497 4WE6Y62/EG24N9K4/B10
R900922335 4WE6Y62/EG220N9K4
R900765505 4WE6Y62/EG26N2K4K
R901073870 3WE6A62/OFEG220N9K4
R901235381 4WE6D46-62/OFEG24N9K72LSO407
R900561274 4WE6D6X/EG24N9K4
R900574632 4WE6D62/EG24K4QMBG24
R900909559 4WE6D6X/EW230N9K4
R900546257 4WE6D73-62/EG24N9K4/A12
R900924524 4WE6D73-62/EG24N9K4/A12V
R901235374 4WE6D73-6X/EG24N9K72L/A12
R901235373 4WE6D73-62/EG24N9K72L/A12=AN
R900927437 4WE6D73-62/EG24N9K4/A12B10
R900561278 4WE6E62/EG24N9K4
R900903464 4WE6E62/EG24N9K4/V
R900921477 4WE6E62/EG24N9K4/B10
R900558641 4WE6E62/EW110N9K4
R900912492 4WE6E62/EW230N9K4
R901259406 4WE6E73-62/EG24N9K72L/A12=AN
R900561280 4WE6EA62/EG24N9K4
R900561281 4WE6EB62/EG24N9K4
R901162080 4WE6EB62/EG220N9K4
R901034409 4WE6E6X/BG24NXDZ2/V
R900551703 4WE6J62/EW110N9K4
R900908878 4WE6J62/EG110N9K4
R900561288 4WE6J62/EG24N9K4
R900901045 4WE6J62/EG24N9K4/B08
R900548271 4WE6J62/EG24N9K4/B10
R900922535 4WE6J62/EG24N9K4/B20
R900911762 4WE6J62/EW230N9K4
R900912079 4WE6J62/EW230N9K4/B10
R900548772 4WE6J62/EG24N9K4/V
R900922207 4WE6J62/EG220N9K4
R901235012 4WE6J62/EG24N9K72L
R900548271 4WE6J6X/EG24N9K4/B10
R900765511 4WE6J62/EG26N2K4K
R900561291 4WE6JB62/EG24N9K4
R900932917 4WE6JB62/EG24N9K4/V
R900561292 4WE6Q6X/EG24N9K4
R901235370 4WE6Q62/EG24N9K72L
R900942675 4WE6PA62/EG24N9K4
R901396247 4WE6U62/EG110N9K4/V
R900940418 4WE6Y11-62/EG24N9K4
R900909415 4WE6Y62/EW230N9K4
R900923204 4WE6Y62/EG24N9K4QMAG24
R900561286 4WE6H62/EG24N9K4
R900549534 4WE6HA62/EG24N9K4
R900912494 4WE6H62/EW230N9K4
R900913702 4WE6H73B62/EG24N9K4/A12
R900561282 4WE6G62/EG24N9K4
R900912493 4WE6G62/EW230N9K4
R900561284 4WE6GA62/EG24N9K4
R900578186 4WE6UA62/EG24N9K4
R901396248 4WE6U62/EG220N9K4/V
R901509281 4SEC6E2X/G24N9K4


力士樂REXROTH電磁閥4WE6J6X/EG24N9K4
R900561288 4WE6J62/EG24N9K4
標稱尺寸6，符號J，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
直動式
滑閥
產品特性
連接類型  ISO 4401-03-02-0-05
壓力[bar] 350
體積流量[l/min] 80
活塞符號 符號J
連接類型 板式結構
標稱尺寸 6.
操作類型 帶磁性驅動
連接數 4.
開關位置數量 3.
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.99


力士樂REXROTH電磁閥4WE6Y6X/EW230N9K4
R900909415 4WE6Y62/EW230N9K4
標稱尺寸6，符號Y，帶磁鐵的電動，230 V AC 50/60Hz
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
滑閥
直動式
產品特性
連接類型 ISO 4401-03-02-0-05
壓力[bar] 350
體積流量[l/min] 60
活塞符號 符號Y
標稱尺寸 6
操作類型 帶磁性驅動
連接數 4
開關位置數量 2
電源電壓 230 VAC 50/60Hz
電氣插頭 設備插頭3針（2?PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2╝PE）
符合性說明 CE，低壓指令2014/35/EUCSA根據CSA C22.2第139-1982號批準
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.320

力士樂REXROTH電磁閥4WE6Y6X/EG24N9K4QMAG24
R900923204 4WE6Y62/EG24N9K4QMAG24
標稱尺寸6，符號Y，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
帶閥芯位置監測A
直動式
滑閥
產品特性
連接類型 ISO 4401-03-02-0-05
壓力[bar] 350
體積流量[l/min] 70
活塞符號 符號Y
標稱尺寸 6
操作類型 帶磁性驅動
連接數 4.
開關位置數量 2.
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.650

力士樂REXROTH電磁閥4WE6Y6X/EG24N9K4/V
R900909636 4WE6Y62/EG24N9K4/V
標稱尺寸6，符號Y，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
直動式
滑閥
產品特性
連接類型 ISO 4401-03-02-0-05
壓力[bar] 350
體積流量[l/min] 70
活塞符號 符號Y
連接類型 板式結構
標稱尺寸 6
操作類型 帶磁性驅動
連接數 4
開關位置數量 2
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 1.461

力士樂REXROTH電磁閥R900561276 4WE6Y6X/EG24N9K4
R900561276 4WE6Y62/EG24N9K4
標稱尺寸6，符號Y，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
直動式
滑閥
產品特性
連接類型 ISO 4401-03-02-0-05
壓力[bar] 350
體積流量[l/min] 70
活塞符號 符號Y
連接類型 板式結構
標稱尺寸 6
操作類型 帶磁性驅動
連接數 4
開關位置數量 2
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.455

力士樂REXROTH電磁閥4WE6U6X/EG110N9K4/V
R901396247 4WE6U62/EG110N9K4/V
標稱尺寸6，符號U，帶磁鐵的電動，110 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
直動式
滑閥
產品特性
連接類型 ISO 4401-03-02-0-05
壓力[bar] 350
體積流量[l/min] 80
活塞符號 符號U
標稱尺寸 6
操作類型 帶磁性驅動
連接數 4
開關位置數量 3
電源電壓 110伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
符合性說明 CE，低壓指令2014/35/EUCSA根據CSA C22.2第139-1982號批準
壓力流體 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 1.940

力士樂REXROTH電磁閥4WE6Q6X/EG24N9K4
R900561292 4WE6Q62/EG24N9K4
標稱尺寸6，符號Q，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
直動式
滑閥
產品特性
連接類型 ISO 4401-03-02-0-05
壓力[bar] 350
體積流量[l/min] 80
活塞符號 符號Q
連接類型 板式結構
標稱尺寸 6
操作類型 帶磁性驅動
連接數 4
開關位置數量 3
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.98

力士樂REXROTH電磁閥4WE6L6X/EG24N9K4
R900901751 4WE6L62/EG24N9K4
標稱尺寸6，符號L，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
滑閥
直動式
產品特性
連接類型 ISO 4401-03-02-0-05
壓力[bar] 350
體積流量[l/min] 60
活塞符號 符號L
標稱尺寸 6.
操作類型 帶磁性驅動
連接數 4.
開關位置數量 3.
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.980

力士樂REXROTH電磁閥4WE6JB6X/EG24N9K4
R900561291 4WE6JB62/EG24N9K4
標稱尺寸6，符號J，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
直動式
滑閥
產品特性
連接類型 ISO 4401-03-02-0-05
壓力[bar] 350
體積流量[l/min] 80
活塞符號 符號JB
連接類型 板式結構
標稱尺寸 6.
操作類型 帶磁性驅動
連接數 4.
開關位置數量 2.
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2?PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2╝PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.46

力士樂REXROTH電磁閥4WE6JA6X/EG24N9K4
R900561290 4WE6JA62/EG24N9K4
標稱尺寸6，符號J，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
直動式
滑閥
產品特性
連接類型 ISO 4401-03-02-0-05
壓力[bar] 350
體積流量[l/min] 80
活塞符號 符號JA
連接類型 板式結構
標稱尺寸 6
操作類型 帶磁性驅動
連接數 4
開關位置數量 2
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg]1.44
