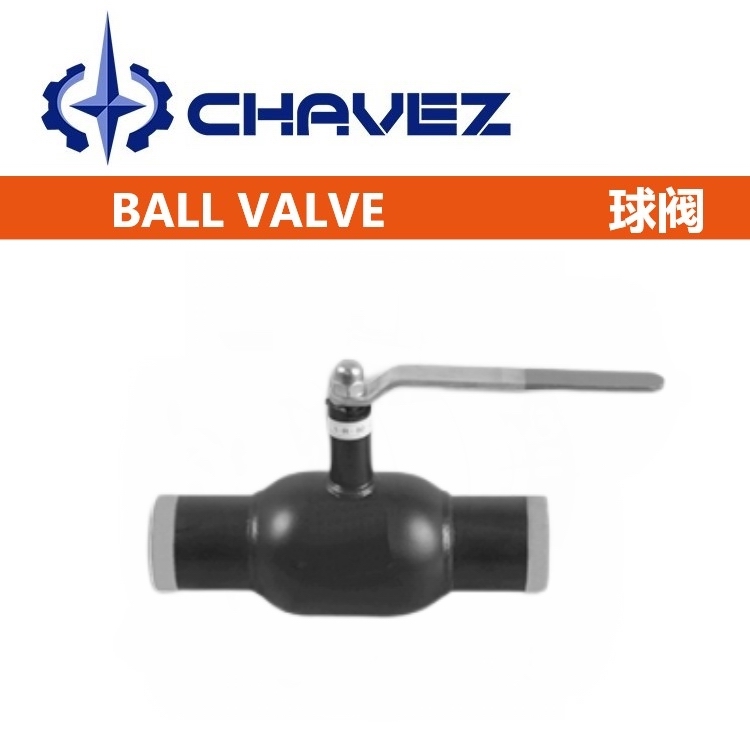

全焊接球閥概述

熱力全焊接球閥閥體由鋼板成型，整體組焊而成，避免了可能的介質外漏現象，采用彈簧加載的閥座組合結構，對壓力和溫度變化的適應力強，確保密封圈與球體的緊密接觸，在確保密封的前提下使閥門啟閉靈活，操作輕便，球體與閥桿經過精密機床加工而成，減小了接觸面間的摩擦系數，進一步提高了閥門的密封性能及操作扭矩。

全焊接球閥適用于城市煤氣管道，大型供熱設備管線，以及鋼廠各種流體，煤氣熱力供應，燃料供應管道。

全焊接球閥參數

公稱通徑：DN15-DN1600	閥體材質：碳鋼、不銹鋼
公稱壓力：1.6Mpa-6.4Mpa	閥座材質：PTFE C及增強四氟
適用溫度：-40℃~200℃	球體材質：不銹鋼304
適用介質：供暖熱水、天然氣、蒸汽、石油	閥桿材質：不銹鋼
連接端：ASME B16.5；GB/T79；GB/T 12224	O型圈：氟橡膠VITON
防火試驗：API607；API6FA；BS 6755	防火圈：SS304
試驗檢驗：API 598；GB/T 13927	設計制造：API 6D；GB/T 12237；GB/T 19672

全焊接球閥特性

全焊接球閥-浮動式結構

全焊接球閥-固定式結構

采用浮球結構，斜面彈性墊圈保證密封圈緊壓在球體之上，即使在壓力不穩定的情況下，閥門可以保證嚴密；高壓場合可用固定式結構。
圖爾全焊接球閥閥體結構整體式焊接，確保不會有外部泄漏現象；閥體輕且易于保溫。
閥體材料與管道材質相同，不會出現應力不勻，也不會由于地震及車輛經過地面時而擠壓變形。
用于埋地工況可設置加長桿、維護用加長管(兩側通道排氣管 兩側閥座注脂管 閥體底部排污管)和控制閥，使操作位置至于地面上方便操作。

全焊接球閥連接方式

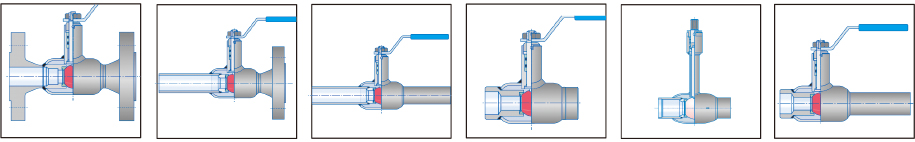

圖爾全焊接球閥的連接端可采用：對焊、對焊/法蘭、法蘭、螺紋/焊接

全焊接球閥操作方式

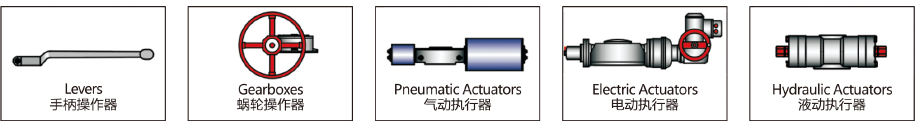

圖爾全焊接球閥可提供各種類型的閥門執行機構：手動、氣動、電動、液動、氣液聯動。具體型號根據閥門力矩選型。

全焊接球閥尺寸

手柄浮動式全焊接球閥--全通徑PN10-PN40

蝸輪浮動式全焊接球閥--全通徑PN10-PN40

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L(RF)	150	160	180	200	230	270	280	300	350	350	457	521	568	648
L(WE)	210	230	230	260	300	300	300	325	325	350	457	521	560	635
D1	27	34	42	48	60	76	89	114	141	168	219	273	325	377
D2	42	48	60	76	83	102	133	152	180	219	273	351	426	508

手柄浮動式全焊接球閥--縮徑PN10-PN40

蝸輪浮動式全焊接球閥--縮徑PN10-PN40

DN	L(RF)	L(WE)	D1	D2	H1/手柄	H1/蝸輪	W/手柄	W/蝸輪
15*10	130	230	21	42	64		129
20*15	150	230	27	42	64		129
25*20	160	230	34	48	76		159
32*25	180	260	42	60	85		159
40*32	200	260	48	76	95		245
50*40	230	300	60	83	124		265
65*50	270	300	76	102	162		265
80*65	280	300	89	133	175		265
100*80	300	325	114	152	192	169	350	140
125*100	350	325	141	180	205	183	420	140
150*125	360	350	168	219	225	203	420	140
200*150	420	400	219	273	245	224	900	200
250*200	568	560	273	351	285	262	900	400
300*250	648	635	325	426	348	322		400
350*300	762	762	377	508		355		500

蝸輪固定式全焊接球閥--全通徑PN10-PN40

蝸輪固定式全焊接球閥--縮徑PN10-PN40

全通徑

DN	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1400
L(RF)	403	502	568	648	762	838	914	991	1143	1346	1524	1727	1900	2180	2300
L(WE)	457	521	560	635	762	838	914	991	1143	1346	1524	1727	1840	2100	2300
D1	219	273	325	377	426	480	530	530	630	730	830	940	1045	1250	1450
D2	273	351	426	508	580	675	740	805	965	1120	1280	1410	1570	1890	2220
H1	246	285	323	365	410	457	495	545	625	702	790	865	965	1105	1280
H2	193	238	278	315	370	425	465	520	615	663	755	825	920	1112	1235
W	200	400	400	500	500	600	600	400	400	500	500	500	500	600	600

縮徑

DN	L(RF)	L(WE)	D1	D2	H1	H2	W
150*124	403	457	168	219	200	151	140
200*150	502	521	219	273	246	193	200
250*200	568	560	273	351	285	238	400
300*250	648	635	325	426	323	278	400
350*300	762	762	377	508	365	315	500
400*350	838	838	426	580	410	370	500
450*400	914	914	480	675	457	425	600
500*450	991	991	530	740	495	465	600
600*500	1143	1143	630	805	545	520	400
700*600	1346	1346	730	965	625	615	400
800*700	1524	1524	830	1120	702	663	600
900*800	1727	1727	940	1280	790	755	500
1000*900	1900	1840	1045	1410	865	825	500
1200*1000	2180	2100	1250	1570	965	920	600
1400*1200	2300	2300	1450	1890	1105	1112	600
1600*1400	2600	2600	1630	2220	1280	1235	600

行業應用

行業應用

石油天然氣LNG天然氣被采集后，需要通過液化然后便于貯存和運輸，液化天然氣進出口貿易一般采用船運，然后到達接收站，再進行重新氣化。氣化天然氣通過管道輸送到城市管網到各家各戶。天然氣被采集后需要進行一系列的提純，天然氣經預處理，脫出重質烴、硫化物、CO2、水等雜質，再進行常溫降溫-160度，就可液化。所有的氣態和液態提取，運輸，貯存都會使用到閥門，通常低溫截止閥，低溫閘閥，不銹鋼球閥，低溫蝶閥等。

煤化工煤化工是指以煤為原料，經化學加工使煤轉化為氣體、液體和固體燃料以及化學品的過程。主要包括煤的氣化、液化、干餾，以及焦油加工和電石乙炔化工等。煤化工主要包括煤的氣化、液化、干餾，以及焦油加工和電石乙炔化工等。在煤化工可利用的生產技術中，煉焦是應用最早的工藝，并且至今仍然是化學工業的重要組成部分。煤氣化生產的合成氣是合成液體燃料、化工原料等多種產品的原料。煤直接液化，即煤高壓加氫液化，可以生產人造石油和化學產品。涉及到的泵閥設備有切斷閥、水封閥、密封閥、安全閥、旋塞閥、疏水閥、閘閥、截止閥、不銹鋼球閥、蝶閥等。醫藥化肥醫藥行業是我國國民經濟的重要組成部分，是傳統產業和現代產業相結合，一、二、三產業為一體的產業。其主要門類包括：化學原料藥及制劑、中藥材、中藥飲片、中成藥、抗生素、生物制品、生化藥品、放射性藥品、醫療器械、衛生材料、制藥機械、藥用包裝材料及醫藥商業。常見的化學制藥工藝如氨基酸藥物、 多肽與蛋白質類藥物、核酸類藥物、酶類藥物、糖類藥物、脂類藥物、維生素及輔酶類藥物、甾類激素藥物及基因工程假單胞桿菌生產干擾素等，常用的制藥設備酸化設備有酸化罐、污泥濃縮器等，反應設備有反應器、蒸餾器等，精制設備有汽提塔、加熱爐等，干燥工藝有混合機、真空干燥機等，泵閥設備有止回閥、電磁閥、閘閥、不銹鋼球閥、安全閥、蝶閥、電動截止閥電動安全閥。冶煉開采礦產開采指對固體（如煤和礦物）、液體（如原油）或氣體（如天然氣）等自然產生的礦物的采掘。包括地下或地上采掘、礦井的運行，以及一般在礦址或礦址附近從事的旨在加工原材料的所有輔助性工作，例如破磨、選礦和處理，均屬本類活動。還包括使原料得以銷售所需的準備工作。但不包括水的蓄集、凈化和分配，以及地質勘查、建筑工程活動，人類獲取重要資源的重要方式。礦石開采工藝常規有破碎、篩選、冶煉、研磨四個過程。涉及到的工藝設備有顎式破碎機、破碎機、布料篩分機、圓筒干燥機、混合機、定量皮帶給料機、集料膠帶機、強力混合機、皮帶電子稱、緩沖槽、輥式篩分機、生球粉碎機、擺動膠帶機、輥式布料機等、泵閘有閘閥、放空閥、水泵、螺桿泵、提升泵、高壓泵、三通閥門、截止閥、蝶閥等輕工業輕工業以農產品為原料的輕工業，是指直接或間接以農產品為基本原料的輕工業。主要包括食品制造、飲料制造、煙草加工、紡織、縫紉、皮革和毛皮制作、造紙以及印刷等工業；以非農產品為原料的輕工業，是指以工業品為原料的輕工業。主要包括文教體育用品、化學藥品制造、合成纖維制造、日用化學制品、日用玻璃制品、日用金屬制品、手工工具制造、醫療器械制造、文化和辦公用機械制造等工業；覆蓋了18個大類行業。泵閘有閘閥、不銹鋼球閥、安全閥、蝶閥等。

環保工程環保工程是指特定為環境保護所做的工程， 是對城市固體、氣體、液體污染的處理。污水和垃圾處理被廣泛應用于建筑、農業,交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域。城市污水處理工藝應根據處理規模、水質特性、受納水體的環境功能及當地的實際情況和要求，經全面技術經濟比較后優選確定。現代污水處理技術，按處理程度劃分，可分為一級、二級和三級處理。一級處理，主要去除污水中呈懸浮狀態的固體污染物質，物理處理法大部分只能完成一級處理的要求。二級處理，主要去除污水中呈膠體和溶解狀態的有機污染物質(BOD，COD物質)，去除率可達90%以上，使有機污染物達到排放標準。三級處理，進一步處理難降解的有機物、氮和磷等能夠導致水體富營養化的可溶性無機物等。主要方法有生物脫氮除磷法，混凝沉淀法，砂濾法，活性炭吸附法，離子交換法和電滲分析法等。常見的污水處理技術有不溶態污染物的分離技術、污染物的生物化學轉化技術、污染物的化學轉化技術、溶解態污染物的物理化學分離技術。常用的泵閥有、閘閥、電動閘門、鋼閘門、插板閘門、氣動開關、蝶閥、止回閥、截止閥、疏水閥、放空閥、節流閥、不銹鋼球閥等。

助裝置組成，由燃燒系統（以鍋爐為核心）、汽水系統（主要由各類泵、給水加熱器、凝汽器、管道、水冷壁等組成）、電氣系統（以汽輪發電機、主變壓器等為主）、控制系統等組成。前二者產生高溫高壓蒸汽；電氣系統實現由熱能、機械能到電能的轉變；。水電動力裝置由水輪發電機組、調速器、油壓裝置及其他輔助裝置組成，利用水的位能轉為水輪的機械能，再以機械能推動發電機，而得到電力。核電動力裝置由核反應堆、蒸氣發生器、汽輪發電機組及其他附屬設備組成，核反應堆按引起裂變的中子能量分為熱中子反應堆和快中子反應堆。涉及到的泵閥設備有閘閥、不銹鋼球閥、安全閥、蝶閥等。

水利工程水利工程水資源、城市水務、水務工程、生態水利學、港口海岸及近海工程、農業水利等。大到國家項目南水北調，小到民生飲用，與國家和個人息息相關。水利所到之處，管路先行。泵閥必不可少，水利相關的泵閥設備有軸流水泵、離心泵、真空泵、排污泵、供水泵、水泵、潛水泵、水閘、鑄鐵閘門、平面滑動閘門、排氣閥、減壓閥、蝶閥、弧形鋼閘門、空氣閥、止回閥、不銹鋼球閥、閘閥等。
