貝加萊計數功能模塊X20DC2395，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

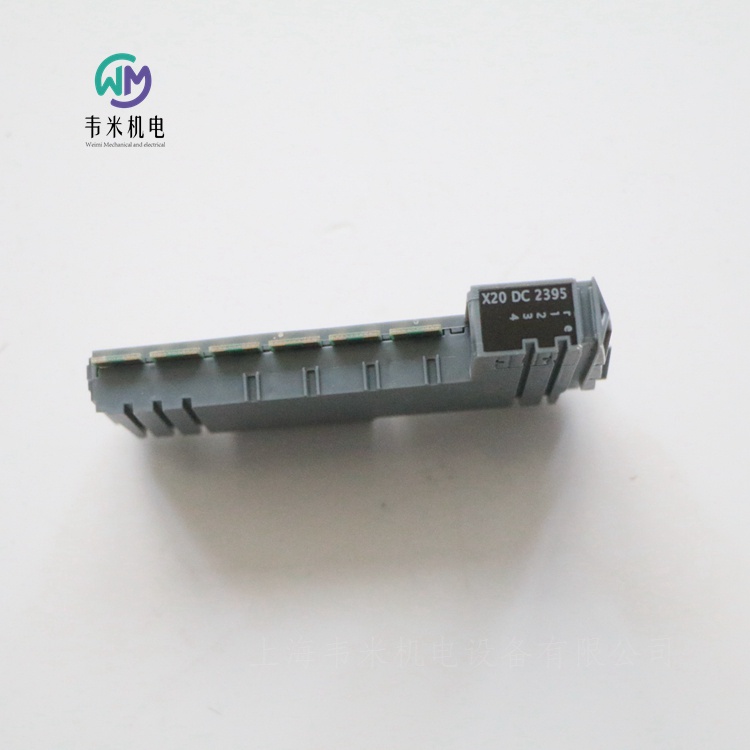

貝加萊B&R計數功能模塊
物料號:
X20DC2395
描述:
24 VDC編碼器輸入
SSI、ABR、AB或用于輸入的事件計數器
輸出脈沖寬度調制
編碼器電源的24 VDC和GND
該模塊是一個多功能計數器模塊。它可以連接到一個SSI編碼器、一個ABR編碼器、兩個AB編碼器或四個事件計數器。兩個輸出可用于脈寬調制。這些功能也可以混合使用。
簡短描述
I/O模塊1個SSI絕對編碼器24V，1個ABR增量編碼器24V，2個AB增量編碼器24V、4個事件計數器或2個脈寬調制、時間測量、相對時間戳
一般信息
輸入電壓24 VDC-15%/ 20%
B&R ID代碼0x1CD4
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸出是，使用LED狀態指示器和軟件（輸出狀態）
功耗
總線0.01 W
內部I/O 1.4 W
致動器（電阻式）引起的額外功耗[W]-
信號線的類型所有信號線必須使用屏蔽線。
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
增量式編碼器
數量2
編碼器輸入24 V，不對稱
計數器大小16/32位
輸入頻率大值。100千赫
評估4x
編碼器電源模塊內部，大600 mA
編碼器電源過載特性防短路、防過載
SSI絕對編碼器
數量1
編碼器輸入24 V，不對稱
計數器大小32位
大傳輸速率125 kbit/s
編碼器電源模塊內部，大600 mA
編碼灰度/二進制
CLK：大輸出電流。100毫安
編碼器電源過載特性防短路、防過載
事件計數器
數量4
標稱電壓24 VDC
方波脈沖信號形式
評估每條邊，循環計數器
輸入頻率大值。100千赫
約24 VDC時的輸入電流。1.3毫安
輸入電阻18.4 kΩ
通道和母線之間的絕緣電壓500 V
計數器頻率200 kHz
計數器大小16/32位
輸入濾波器
硬件≤2?s
軟件-
切換閾值
低<5 VDC
高>15 VDC
邊緣檢測/時間測量
可能的測量各種通道的門時間、周期持續時間、邊緣偏移
每個模塊的測量多9個
每個通道的測量多2個
計數器大小16位
計數器頻率
內部8 MHz、4 MHz、2 MHz、1 MHz、500 kHz、250 kHz、125 kHz、62.5 kHz
方波脈沖信號形式
測量類型連續或觸發
數字輸出
數量2
變體推/拉/推-拉
標稱電壓24 VDC
開關電壓24 VDC-15%/ 20%
標稱輸出電流0.1 A
總標稱電流0.2 A
輸出電路匯點或源
輸出保護過電流或短路時的熱關閉，用于切換電感負載的集成保護
脈沖寬度調制
周期持續時間41.6?s至1.36 s
周期持續時間n/48000 s的系數，n=2到65535
脈沖持續時間0到100
脈沖持續時間的分辨率0.1%
執行器電源模塊內部，大600 mA
診斷狀態輸出監測
輸出關閉時的泄漏電流大值。25?A
0.1 A標稱電流下的殘余電壓<0.9 V
峰值短路電流<10 A
在過載停機或短路停機的情況下打開大約。10毫秒（取決于模塊溫度）
切換延遲
0→ 1<2?s
1.→ 0<2?s
開關頻率
大電阻負載。24千赫
感應負載請參閱“切換感應負載”一節。
關閉感應負載時的制動電壓開關電壓 0.6 VDC
通道和母線之間的絕緣電壓500 V
電氣特性
電氣隔離
與編碼器和輸出隔離的總線
輸出未與輸出和編碼器隔離
編碼器未與編碼器隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額-
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm

貝加萊B&R數字輸入模塊
物料號:
X67SI8103
描述:
8個安全數字輸入，匯聚電路
2個脈沖輸出-可用于所有4個陰性連接器
2個標準輸入，匯點電路
2個標準輸出，源電路
設備電源
可為每個通道配置的軟件輸入過濾器
標準化的8引腳M12設備接口
該模塊配備了8個安全數字輸入。它們的額定電壓為24 VDC。
該模塊可用于讀取安全相關應用中的各種數字信號，高可達PL e或SIL 3。
該模塊配備了可單獨配置的過濾器，用于開啟和關閉行為。該模塊還提供用于診斷傳感器線路的脈沖信號。
簡短描述
I/O模塊2x M12接口，每個接口具有2個安全的A類數字輸入和2個脈沖輸出，24 VDC，
2x標準化8引腳M12設備接口，每個接口具有1個無安全功能的數字輸入和2個安全A類數字輸入和兩個脈沖輸出，24 VDC和1個無安全功能的數字輸出，24 VDC0.6A和1個設備電源，24 VDC，2A
一般信息
B&R ID代碼0xBB7C
系統要求
Automation Studio 3.0.81.15或更高版本
Automation Runtime 3.00或更高版本
SafeDESIGNER 2.70或更高版本
安全版本1.2或更高版本
mapp技術包mapp安全5.7.0或更高版本
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
I/O功能是，使用LED狀態指示燈和軟件
停電模式
示波器模塊
功能模塊功能
獨立模式否
大I/O循環時間1毫秒
連接類型
X2X鏈路M12，B編碼
輸入/輸出M12 8引腳或M12 5引腳，A編碼
I/O電源M8，4針
功耗
總線0.9 W
內部I/O 2.1 W
致動器（電阻式）引起的額外功耗[W]
數字輸出0.216
脈沖輸出0.192
電氣隔離
通道-總線是
通道-通道號
認證
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工業系統
功能安全認證
ANSI UL 1998:2013
功能安全I(xiàn)EC 61508:2010，SIL 3
EN 62061:2005/A2:2015，SIL 3
EN ISO 13849-1:2015，類別。4/PL e
IEC 61511:2004，SIL 3
功能安全EN 50156-1:2004
ATEX 2區，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60?C
T?V 05 ATEX 7201X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
EAC是
KC是
安全特性
EN ISO 13849-1:2015
類別類別。3當使用單獨的輸入通道時，
Cat。4當使用輸入通道對（例如SI1和SI2）或多于2個輸入通道時
PL PL e
直流>94%
任務時間大值。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL CL SIL 3
SFF>90%
PFH/PFHd
openSAFETY有線可忽略
openSAFETY無線<1*10-14*每小時openSAFETY數據包數
驗證試驗間隔（PT）20年
安全數字輸入
EN ISO 13849-1:2015
當使用單個輸入通道時，每通道100年的MTTFD，
使用輸入通道對（例如SI1和SI2）或2個以上輸入通道時2500年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
每個通道的PFH/PFHd<1*10-10
每個通道的PFD<2*10-5
24 VDC輸出
輸出電壓24 VDC-15%/ 20%
輸出電流2 A
I/O電源
標稱電壓24 VDC
電壓范圍18至30 VDC
綜合保護反極性保護
數字輸入
數量2
標稱電壓24 VDC
輸入特性符合EN 61131-2類型1
輸入電壓24 VDC-15%/ 20%
小24 VDC時的輸入電流。2 mA至大7.24 mA
輸入電路接收器
輸入濾波器
硬件≤150μs
輸入電阻小值。3.3 kΩ
切換閾值
低<5 VDC
高>15 VDC
通道和母線之間的絕緣電壓500 V
安全數字輸入
數量8
變體類型A
標稱電壓24 VDC
輸入特性符合EN 61131-2類型1
輸入濾波器
硬件≤150μs
軟件可在0到500毫秒之間配置
輸入電路接收器
輸入電壓24 VDC-15%/ 20%
小24 VDC時的輸入電流。2 mA至大8.28 mA
輸入電阻小值。2.9 kΩ
錯誤檢測時間200毫秒
通道和母線之間的絕緣電壓500 V
切換閾值
低<5 VDC
高>15 VDC
信號源（脈沖輸出或外部信號）和輸入之間的線路長度Max。60米，帶非屏蔽線
屏蔽線大400米
數字輸出
數量2
可變FET，正開關，輸出電平可讀
標稱電壓24 VDC
開關電壓I/O電源減去RDS引起的電壓降（打開）
大開關頻率參見“輸出通道的涌入電流行為”一節。
標稱輸出電流0.6 A
總標稱電流1.2 A
輸出保護參見“輸出通道的涌入電流行為”一節。
輸出關閉時的泄漏電流<500μA
RDS（開）300米?
峰值短路電流參見“輸出通道的涌入電流行為”一節。
關閉感應負載時的制動電壓50 VDC
通道和母線之間的絕緣電壓500 V
大電容負載100 nF
峰值輸出電流1A
脈沖輸出
數量8
變體推拉
標稱輸出電流40 mA
輸出保護在過載或短路的情況下關閉單個通道
峰值短路電流25 A，持續15?s
短路電流100 mAeff
輸出關閉時的泄漏電流0.1 mA
RDS（開）60Ω
開關電壓I/O電源減去RDS引起的電壓降（打開）
總標稱電流80 mA
操作條件
安裝方向
任何是
安裝高程高于海平面0至2000m，無限制
防護等級符合EN 60529 IP67
環境條件
溫度
操作-40至60?C
存儲-40
運輸-40至85?C
機械性能
尺寸
寬度53毫米
高度85 mm
深度42 mm
重量190克
連接的扭矩
M8  0.4牛米
M12  0.6牛米

貝加萊B&R步進電機模塊
物料號:
X67SM2436
描述:
2個步進電機，24至38.5 VDC?25%，3 A（峰值5 A）
當前值分辨率為1%
升壓、額定和保持電流可單獨配置
38.5 kHz PWM頻率
集成電機檢測
256微步
失速檢測
Automation Studio和CNC應用程序的完全集成
2x 3輸入，24 VDC，可配置用于ABR增量編碼器
集成防短路編碼器電源
基于CANopen通信配置文件DS402的功能模型3（“斜坡”）
NetTime時間戳：位置更改，觸發時間
步進電機模塊用于控制多達2個步進電機，額定電壓為24至38.5 VDC?25%，電機電流高達3 a（峰值5 a）。
此外，該模塊有6個數字輸入，可用作限位開關或編碼器輸入。
由于線圈電流的單獨調節，電機僅在實際需要的電流下運行。這簡化了可用電機的選擇，并防止了不必要的加熱。由于這會影響能耗和熱負荷，因此對整個系統的使用壽命有積極影響。通過使用可獨立調節的保持、升壓和額定電流值，實現了完全的靈活性。微步的電流會自動調整到配置的電流值。
電機自動識別系統在靜止?fàn)顟B(tài)下是一個巨大的幫助。步進電機模塊可以使用其線圈特性來識別連接的電機，并以模擬值的形式產生反饋。這不僅可以檢測接線錯誤，還可以檢測錯誤使用的不正確電機類型。失速檢測機構被集成以分析電動機負載。失速的檢測是通過可配置的閾值來定義的。這允許在許多不同類型的應用中精確地檢測過載或電機靜止。
簡短描述
用于控制步進電機的I/O模塊2個全橋
一般信息
B&R ID代碼0x1DCB
每個通道的狀態指示器I/O功能、電源電壓、總線功能
Diagnostics
I/O電源是，使用LED狀態指示燈和軟件
電機狀態是，使用LED狀態指示燈和軟件
連接類型
X2X鏈路M12，B編碼
輸入/輸出4x M12，A編碼
I/O電源M8，4針
功耗
X2X鏈路電源0.75 W
內部I/O
24 VDC時1.7 W
48 VDC時2 W
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60?C
T?V 05 ATEX 7201X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
EAC是
KC是
電機橋-動力裝置
數量2
2相雙極步進電機（全橋）
標稱電壓24至38.5 VDC?25%
標稱電流3 A
大電流/電機5 A持續2 s（在大3 A下至少10 s的恢復時間后）
大電流/模塊8 A
控制器頻率38.5 kHz
直流母線電容200?F
步長分辨率每完整步長256微步
I/O電源
標稱電壓24至38.5 VDC?25%
功耗
傳感器電源大值。0.96 W
綜合保護
反極性保護無
數字輸入
數量6
標稱電壓24 VDC
輸入特性符合EN 61131-2類型1
輸入電壓24 VDC-15%/ 20%
約24 VDC時的輸入電流。4毫安
輸入電路接收器
輸入濾波器
硬件<5?s
軟件-
輸入電阻類型。5.4 kΩ
附加功能2x ABR增量編碼器
切換閾值
低<5 VDC
高>15 VDC
通道和母線之間的絕緣電壓500 V
ABR增量編碼器
數量2
編碼器輸入24 V，不對稱
計數器大小16位
輸入頻率大值。50千赫
評估4x
編碼器電源模塊內部，每個編碼器大20 mA
方波脈沖信號形式
計數器1輸入1到3
計數器2輸入4到6
計數器頻率大值。200千赫
傳感器電源
電源電壓24 VDC
短路保護是
電源電壓
20毫安/組20 VDC時的小電壓
電氣特性
電氣隔離通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
任何是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP67
環境條件
溫度
操作0至50?C
減額-
儲存-25至85?C
運輸-25至85?C
機械性能
尺寸
寬度53毫米
高度85 mm
深度42 mm
重量195克
連接的扭矩
M8  0.4牛米
M12  0.6牛米

貝加萊B&R溫度測量模塊
物料號:
X67AT1322
描述:
電阻溫度測量的4個輸入
PT100、PT1000等電阻式溫度傳感器
直接電阻測量
每個通道的可配置傳感器類型
2線和4線測量
該模塊是用于KTY10、KTY84、Pt100和Pt1000電阻溫度傳感器的溫度模塊。傳感器可以通過2線或4線連接進行連接。可以針對每個輸入選擇性地設置傳感器類型。
簡短描述
用于KTY10-6、KTY84-130、Pt100或Pt1000電阻溫度測量的I/O模塊4輸入
一般信息
B&R ID代碼0x1488
每個通道的狀態指示器I/O功能、電源電壓、總線功能
Diagnostics
輸入是，使用LED狀態指示燈和軟件
I/O電源是，使用LED狀態指示燈和軟件
連接類型
X2X鏈路M12，B編碼
輸入4x M12，A編碼
I/O電源M8，4針
功耗
內部I/O 1.5 W
X2X鏈路電源0.75 W
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60?C
T?V 05 ATEX 7201X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
EAC是
KC是
I/O電源
標稱電壓24 VDC
電壓范圍18至30 VDC
綜合保護反極性保護
電阻測量溫度輸入
2線或4線連接的恒流電源的輸入電阻測量
數字轉換器分辨率16位
過濾時間可配置在2到20毫秒之間
轉換時間
相同的傳感器類型，每個通道75 ms，帶50 Hz濾波器
切換傳感器類型時，每通道195 ms，帶50 Hz濾波器
轉換程序西格瑪-德爾塔
用于電阻測量的輸出格式INT或UINT
傳感器
傳感器類型可按通道配置
KTY10-6-50至145?C
KTY84-130-40至300?C
Pt100-200至850?C
Pt1000-200至850?C
電阻測量范圍0.1至4500Ω/0.05至2250Ω
傳感器標準EN 60751
共模范圍?1 VDC
通道和母線之間的絕緣電壓500 V
線性化方法軟件
測量電流250?A?1.25%
參考4530Ω?0.1%
允許的輸入信號短期大值?30 V
25?C時的大誤差
增益0.01%
偏移0.015%
大增益漂移0.003%/?C
大偏移漂移5.25 mΩ/?C
非線性<0.002%
信道間串?dāng)_<-70dB
溫度傳感器分辨率
KTY10-6 1 LSB=0.1?C
KTY84-130 1 LSB=0.1?C
Pt100 1 LSB=0.1?C
Pt1000 1 LSB=0.1?C
電阻測量分辨率
G=1 1 LSB=類型。69.1223 mΩ?0.1%
G=2 1 LSB=類型。34.5611 mΩ?0.1%
