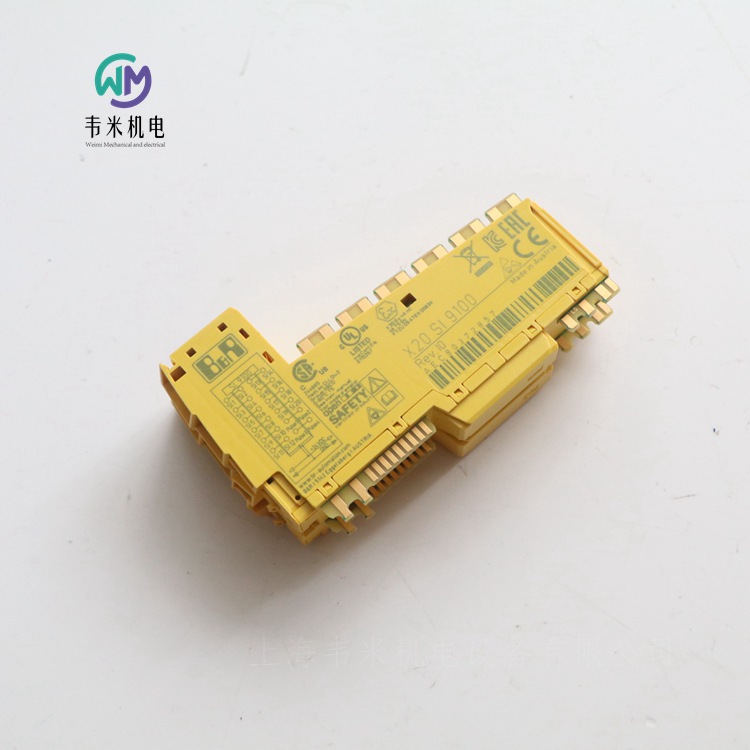

貝加萊數字量輸入模塊X20SI9100，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

貝加萊B&R數字量輸入模塊、
物料號:
X20SI9100
描述:
20個安全數字輸入
4個脈沖輸出
接收器電路
可為每個通道配置的軟件輸入過濾器
該模塊配備了20個安全數字輸入。它的設計額定電壓為24 VDC。
該模塊可用于讀取安全相關應用中的各種數字信號，高可達PL e或SIL 3。
該模塊配備了可單獨配置的過濾器，用于開啟和關閉行為。該模塊還提供用于診斷傳感器線路的脈沖信號。
此模塊是為X20 12引腳接線板設計的。
簡短描述
I/O模塊20個安全A類數字輸入，4個脈沖輸出，24 VDC
一般信息
B&R ID代碼0xAEC8
系統要求
Automation Studio 3.0.81.15或更高版本
Automation Runtime 3.00或更高版本
SafeDESIGNER 2.71或更高版本
安全版本1.3或更高版本
mapp技術包mapp安全5.7.0或更高版本
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸入是，使用LED狀態指示燈和軟件
停電模式
示波器模塊
功能模塊功能
獨立模式否
大I/O循環時間1600?s
功耗
總線0.4 W
內部I/O 1.6 W
執行器引起的額外功耗（電阻）[W]0.6
電氣隔離
通道-總線是
通道-通道號
認證
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工業系統
功能安全認證
ANSI UL 1998:2013
功能安全I(xiàn)EC 61508:2010，SIL 3
EN 62061:2005/A2:2015，SIL 3
EN ISO 13849-1:2015，類別。4/PL e
IEC 61511:2004，SIL 3
功能安全EN 50156-1:2004
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：A（0至45?C）
濕度：B（高達100%）
振動：A（0.7 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC21B
溫度：5-45?C
振動：0.7 g
EMC：橋梁和露天甲板
EAC是
KC是
安全特性
EN ISO 13849-1:2015
類別類別。3當使用單獨的輸入通道時，
貓4當使用輸入通道對（例如SI1和SI2）或多于2個輸入通道時
PL PL e
直流>94%
任務時間大值。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL CL SIL 3
SFF>90%
PFH/PFHd
openSAFETY有線可忽略
openSAFETY無線<1*10-14*每小時openSAFETY數據包數
驗證試驗間隔（PT）20年
安全數字輸入
EN ISO 13849-1:2015
當使用單個輸入通道時，每通道100年的MTTFD，
使用輸入通道對（例如SI1和SI2）或2個以上輸入通道時2500年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
每個通道的PFH/PFHd<1*10-10
每個通道的PFD<2*10-5
I/O電源
標稱電壓24 VDC
電壓范圍24 VDC-15%/ 20%
綜合保護反極性保護
安全數字輸入
數量20
變體類型A
標稱電壓24 VDC
輸入特性符合EN 61131-2類型1
輸入濾波器
硬件≤150μs
軟件可在0到500毫秒之間配置
輸入電路接收器
輸入電壓24 VDC-15%/ 20%
小24 VDC時的輸入電流。2 mA至大3.28 mA
輸入電阻小值。7.33 kΩ
錯誤檢測時間200毫秒
通道和母線之間的絕緣電壓500 V
切換閾值
低<5 VDC
高>15 VDC
信號源（脈沖輸出或外部信號）和輸入之間的線路長度Max。60米，帶非屏蔽線
屏蔽線大400米
脈沖輸出
數量4
變體推拉
標稱輸出電流50 mA
輸出保護在過載或短路的情況下關閉單個通道
峰值短路電流25 A持續5 ms，硬件版本D0及更高版本：25 A持續15?s
短路電流100 mAeff
輸出關閉時的泄漏電流0.1 mA
RDS（開）60Ω
開關電壓I/O電源減去RDS引起的電壓降（打開）
總標稱電流200 mA
操作條件
安裝方向
水平是
垂直是
安裝高程高于海平面0至2000m，無限制
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向0至60?C
垂直安裝方向0至50?C
減額—參見“減額”一節。
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：?jiǎn)为?dú)訂購2個安全鍵接線板。
單獨訂購1x安全鍵控總線模塊。
節距25 0.2mm

貝加萊B&R CPU模塊
物料號:
X20CP1583
描述:
Intel ATOM 333 MHz兼容CPU，帶額外的I/O處理器
板載以太網、帶輪詢響應鏈和USB的POWERLINK
1個插槽用于模塊化接口擴展
CompactFlash作為可移動應用程序存儲器
128 MB DDR2 SDRAM
無風扇設計
X20CP1583是入門級的基于Atom的X20控制器。即使是小的控制器也配備了128 MB DDR2 SDRAM。憑借佳的性價比，它具有與所有大型控制器相同的功能。
USB、以太網、POWERLINK和可移動CompactFlash都是標準功能。標準以太網接口能夠處理千兆范圍內的通信。為了獲得更實時的網絡性能，板載POWERLINK接口支持輪詢響應鏈接模式（PRC）。
控制器配備了一個可用于X20通信模塊的插槽。通過使用通信模塊，各種總線和網絡系統可以很容易地集成到X20系統中。
簡短描述
接口1x RS232、1x以太網、1x POWERLINK（V1/V2）、2x USB、1x X2X鏈路
系統模塊控制器
一般信息
B&R ID代碼0xD45B
冷卻無風扇
狀態指示燈CPU功能、以太網、POWERLINK、CompactFlash、電池
Diagnostics
電池是，使用LED狀態指示燈和軟件
CPU功能是，使用LED狀態指示燈
CompactFlash是，使用LED狀態指示燈
以太網是，使用LED狀態指示燈
POWERLINK是，使用LED狀態指示燈
溫度是，使用軟件寄存器
支持
控制器冗余否
存儲運行狀況數據支持是
ACOPOS支持是
Visual Components支持是
不帶接口模塊和USB的功耗8.2 W
X2X鏈路電源的功耗1.42 W
功耗
內部I/O 0.6 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
CPU和X2X鏈路電源
輸入電壓24 VDC-15%/ 20%
輸入電流大值。一點五一
保險絲集成，無法更換
反極性保護是
X2X鏈路電源輸出
標稱輸出功率7 W
并聯是
冗余操作是
輸入I/O電源
輸入電壓24 VDC-15%/ 20%
保險絲所需線路保險絲：大10 A，慢速熔斷
輸出I/O電源
標稱輸出電壓24 VDC
允許接觸負載10 A
電源-一般信息
狀態指示燈過載、運行狀態、模塊狀態、RS232數據傳輸
Diagnostics
RS232數據傳輸是，使用LED狀態指示燈
模塊運行/錯誤是，使用LED狀態指示燈和軟件
過載是，使用LED狀態指示燈和軟件
電氣隔離
I/O電源-I/O電源否
CPU/X2X鏈路電源-CPU/X2X鏈路電源是
控制器
CompactFlash插槽1
實時時鐘非易失性，分辨率1秒，在25?C時精度為-10至10 ppm
FPU是
加工機
Atom E620T型
時鐘頻率333 MHz
一級緩存
數據代碼24 kB
程序代碼32 kB
二級緩存-
集成I/O處理器在后臺處理I/O數據點
模塊化接口插槽1
剩余變量大值。64千字節
短任務類周期時間800?s
典型指令周期時間0.01?s
數據緩沖
電池監測是
鋰電池小值。23?C環境溫度下2年
標準存儲器
RAM 128 MB DDR2 SDRAM
用戶RAM 1 MB SRAM
接口
接口IF1
信號RS232
通過12針接線板X20TB12的變體連接
大距離900米
大傳輸速率。115.2 kbit/s
接口IF2
信號以太網
變體1x RJ45屏蔽
大線路長度。2個車站之間100米（路段長度）
傳輸速率10/100/1000 Mbit/s
轉移
物理層10BASE-T/1000BASE-TX/1000BASE-T
半雙工是
全雙工是
自動協商是
自動MDI/MDIX是
接口IF3
現場總線POWERLINK（V1/V2）管理或控制節點
類型4
變體1x RJ45屏蔽
大線路長度。2個車站之間100米（路段長度）
傳輸速率100 Mbit/s
轉移
物理層100BASE-TX
半雙工是
全雙工POWERLINK模式：否/以太網模式：是
自動協商是
自動MDI/MDIX是
接口IF4
USB 1.1/2.0型
變體類型A
大輸出電流0.5 A
接口IF5
USB 1.1/2.0型
變體類型A
大輸出電流0.5 A
接口IF6
現場總線X2X鏈路主機
電氣特性
電氣隔離以太網（IF2）、POWERLINK（IF3）和X2X（IF6）相互隔離，與其他接口和PLC隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額—參見“減額”一節。
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：?jiǎn)为?dú)訂購應用程序存儲器（CompactFlash）
交付時包含備用電池
交貨時包括X20端蓋板（右）
交付時包括12針X20接線板
交付時包括接口模塊插槽蓋
尺寸
寬度150 mm
高度99 mm
深度85 mm
重量400克


貝加萊B&R模擬量輸出模塊
物料號:
X20AO2632
描述:
2個模擬輸出
可能有電流或電壓信號
16位數字轉換器分辨率
NetTime時間戳：關閉時間
該模塊配備了2個16位（包括符號）數字轉換器分辨率的輸出。可以使用不同的端子在電流和電壓信號之間進行選擇。
此模塊是為X20 6針接線板設計的。如果需要（例如出于后勤原因），也可以使用12引腳接線板。
輸出的NetTime時間戳
對于許多應用來說，不僅輸出值很重要，而且準確的切換時間也很重要。該模塊為此配備了NetTime時間戳功能，可以定義接近微秒的切換時間。
時間戳功能基于同步計時器。CPU可以預定義輸出事件，并為它們提供時間戳。在傳輸包括準確時間在內的各個數據之后，模塊在準確定義的時間執行預定義的動作。
簡短描述
I/O模塊2模擬輸出?10 V或0至20 mA
一般信息
B&R ID代碼0x1BA4
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
通道類型是，使用軟件
功耗
總線0.01 W
內部I/O 1.1 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
模擬輸出
通過不同的端子連接輸出?10 V或0至20 mA
數字轉換器分辨率
電壓?15位
當前15位
所有輸出的轉換時間為50?s
整個范圍內輸出變化的穩定時間為500μs（Rev.<H0:1 ms）
開關行為內部啟用繼電器啟動
誤差
電壓
增益0.045%
偏移0.025%
現在的
增益0.09%
偏移0.045%
輸出保護短路保護
輸出格式
電壓INT 0x8000-0x7FFF/1 LSB=0x0001=305.176?V
電流INT 0x0000-0x7FFF/1 LSB=0x0001=610.352 nA
每個通道的負載
電壓。?10 mA，負載≥1 k?
電流負載600Ω（Rev.≥J0），500Ω（Rev.<J0）
防短路限流?40 mA
輸出濾波器一階低通濾波器/截止頻率10kHz
增益漂移
電壓0.015%/?C
電流0.02%/?C
偏移漂移
電壓0.013%/?C
電流0.013%/?C
負載變化引起的錯誤
電壓。0.11%，從10 MΩ開始→ 1 kΩ，電阻
電流。0.5%，從1Ω開始→ 600Ω，電阻
非線性<0.007%
通道和母線之間的絕緣電壓500 V
電氣特性
電氣隔離通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額-
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：?jiǎn)为?dú)訂購1x接線板X20TB06或X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm

貝加萊B&R模擬量輸出模塊
物料號:
X20AO4632
描述:
4個模擬輸出
可能有電流或電壓信號
16位數字轉換器分辨率
該模塊配備了4個16位（包括符號）數字轉換器分辨率的輸出。可以使用不同的端子在電流和電壓信號之間進行選擇。
簡短描述
I/O模塊4模擬輸出?10 V或0至20 mA
一般信息
B&R ID代碼0x1BA5
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
通道類型是，使用軟件
功耗
總線0.01 W
內部I/O 1.8 W（版本≥J0）、2.2 W（版本<J0）
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
模擬輸出
通過不同的端子連接輸出?10 V或0至20 mA
數字轉換器分辨率
電壓?15位
當前15位
所有輸出的轉換時間為50?s
整個范圍內輸出變化的穩定時間為500?s
開關行為內部啟用繼電器啟動
大誤差
增益0.04%
偏移0.022%
電壓
增益0.04%
偏移0.022%
現在的
增益0.09%
偏移0.045%
輸出保護短路保護
輸出格式
電壓INT 0x8001-0x7FFF/1 LSB=0x0001=305.176?V
電流INT 0x0000-0x7FFF/1 LSB=0x0001=610.352 nA
每個通道的負載
大電壓。?10 mA，負載≥1 k?
電流負載大600Ω（Rev.≥J0），500Ω（Rev.<J0）
防短路限流?40 mA
輸出濾波器一階低通濾波器/截止頻率10kHz
大增益漂移0.01%/?C
大增益漂移
電壓0.01%/?C
電流0.02%/?C
大偏移漂移0.012%/?C
大偏移漂移
電壓0.012%/?C
電流0.012%/?C
負載變化引起的錯誤
大電壓。0.11%，從10 MΩ開始→ 1 kΩ，電阻
大電流。0.5%，從1Ω開始→ 600Ω，電阻
非線性<0.007%
通道和母線之間的絕緣電壓500 V
電氣特性
電氣隔離通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C（Rev.≥J0），0至55?C（Rev.<J0）
垂直安裝方向-25至50?C（Rev.≥J0），0至50?C.（Rev.<J0）
減額—參見“減額”一節。
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：?jiǎn)为?dú)訂購1x接線板X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm

貝加萊B&R模擬量輸入模塊
物料號:
X20AI4632
描述:
4個模擬輸入
可能有電流或電壓信號
16位數字轉換器分辨率
同時輸入轉換
轉換時間非常快
該模塊配備了4個16位數字轉換器分辨率的輸入。可以使用不同的端子在電流和電壓信號之間進行選擇。
簡短描述
I/O模塊4模擬輸入?10 V或0至20 mA
一般信息
B&R ID代碼0x1BA1
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸入是，使用LED狀態指示燈和軟件
通道類型是，使用軟件
功耗
總線0.01 W
內部I/O 1.5 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55?C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55?C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
模擬輸入
通過不同的端子連接輸入?10 V或0至20 mA
輸入類型差分輸入
數字轉換器分辨率
電壓?15位
當前15位
所有輸入的轉換時間為50μs
輸出格式INT
輸出格式
電壓INT 0x8001-0x7FFF/1 LSB=0x0001=305.176?V
電流INT 0x0000-0x7FFF/1 LSB=0x0001=610.352 nA
信號范圍內的輸入阻抗
電壓20 MΩ
現在的
負載
電壓
電流<400Ω
輸入保護電源電壓接線保護
允許的輸入信號
電壓。?30伏
電流。?50毫安
過載時的數字值輸出
下沖
電壓0x8001
電流0x0000
超過
電壓0x7FFF
當前0x7FFF
轉換程序SAR
輸入濾波器硬件-三階低通濾波器/截止頻率10 kHz
誤差
電壓
增益0.08%
偏移0.01%
現在的
增益0.08%
偏移0.02%
增益漂移
電壓0.01%/?C
電流0.01%/?C
偏移漂移
電壓0.001%/?C
電流0.002%/?C
共模抑制
直流70 dB
50赫茲70分貝
共模范圍?12 V
信道間串?dāng)_<-70dB
非線性
電壓<0.01%
電流<0.015%
通道和母線之間的絕緣電壓500 V
電氣特性
電氣隔離通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額—參見“減額”一節。
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：?jiǎn)为?dú)訂購1x接線板X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm

貝加萊B&R模擬量輸入模塊
物料號:
X20AI1744
描述:
1個全橋應變儀輸入
數據輸出速率可配置為0.1 Hz至7.5 kHz
特殊操作模式（同步模式和多次采樣）
可配置的過濾器級別
該模塊可與4線和6線應變儀稱重傳感器配合使用。模塊應用的概念需要在測量系統中進行補償。這種補償消除了測量電路中的絕對不確定性，例如部件公差、有效橋電壓或零點偏移。測量精度是指絕對（補償）值，它只會隨著工作溫度的變化而變化。
簡短描述
I/O模塊1全橋應變儀輸入
一般信息
B&R ID代碼0x1CDE
狀態指示燈通道狀態、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
斷路是，使用LED狀態指示燈和軟件
輸入是，使用LED狀態指示燈和軟件
功耗
總線0.01 W
內部I/O 0.5 W
致動器（電阻式）引起的額外功耗[W]值 0.36
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
EAC是
KC是
全橋應變儀
應變計系數2至256 mV/V，可使用軟件進行配置
連接4或6線連接
輸入型差動，用于評估全橋應變儀
數字轉換器分辨率24位
轉換時間取決于配置的數據輸出速率
數據輸出速率為每秒0.1-7500個樣本，可使用軟件配置（fDATA）
輸入濾波器
截止頻率5 kHz
訂單3
斜率60 dB
ADC濾波器特性Sigma-delta，請參閱“Sigma-dedelta A/D轉換器的濾波器特性”一節
工作范圍/測量傳感器85至5000Ω
電纜長度的影響參見“計算示例”一節。
輸入保護RC保護
共模范圍0至3 VDC
輸入“輸入 ”和“輸入-”的允許輸入電壓范圍（關于電位應變儀GND）
輸入和總線之間的絕緣電壓500 V
轉換程序西格瑪-德?tīng)査?br />數字值輸出
斷橋供應線值接近0
傳感器線路斷開值接近?端值（狀態位“線路監控”設置在寄存器“模塊狀態”中）
值0xFF800001到0x007FFFFF的有效范圍（8388607到8388607）
應變儀電源
電壓5.5 VDC/65 mA
短路和過載保護是
短路保護電壓降值。65 mA和25?C時為0.2 VDC
量化
LSB值（16位）
2 mV/V 336 nV
4 mV/V 671 nV
8 mV/V 1.343?V
16 mV/V 2.686?V
32 mV/V 5.371μV
64 mV/V 10.74μV
128 mV/V 21.48μV
256 mV/V 42.97μV
LSB值（24位）
2 mV/V 1.31 nV
4 mV/V 2.62 nV
8 mV/V 5.25 nV
16 mV/V 10.49 nV
32 mV/V 20.98 nV
64 mV/V 41.96 nV
128 mV/V 83.92 nV
256 mV/V 167.85 nV
溫度系數
版本≥E0 10 ppm/?C
版本<E0 30 ppm/?C
增益漂移12 ppm/?C
偏移漂移2 ppm/?C
非線性<10 ppm
電氣特性
電氣隔離與模擬輸入和應變計電源電壓隔離的總線
通道未與I/O電源隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5?C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60?C
垂直安裝方向-25至50?C
減額請參閱“硬件配置”一節
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：?jiǎn)为?dú)訂購1x接線板X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5 0.2mm

貝加萊數字量輸入模塊X20SI9100
