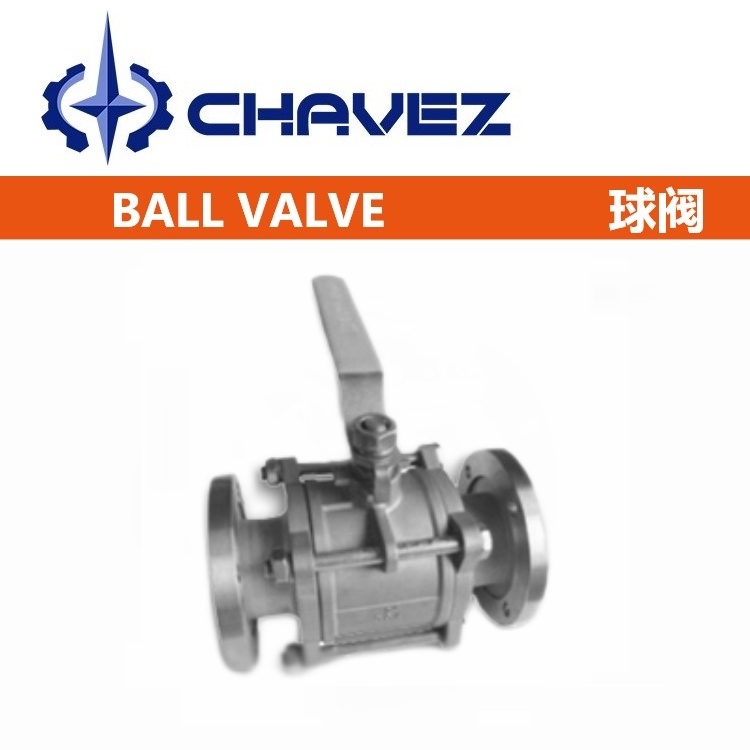

高真空球閥概述
GU系列手動高真空(壓力)球閥用以接通或切斷真空(壓力)系統管路中的介質流。它具有高流導，連接形式多樣等特點，是真空和壓力能同時兼用的一種閥門。應用于真空、乳制品、酒業、生物工程、食品、制藥、化妝品及化工領域。
高真空球閥參數| 公稱通徑：DN10-DN100 | 適用溫度：-30℃~150℃ |
| 連接方式：法蘭、活套、快裝、焊接 | 適用介質：純凈空氣，非腐蝕性氣體 |
| 閥體材質：不銹鋼 | 閥門漏率：≤1.3?10(負四次方)Pa.L/S |
| 密封件：PTFE、NBR、PPL | 動作時間：10s、20s、30s |
| 活套法蘭壓力范圍：0.6?10^6~1.3?10^-4Pa | 焊接法蘭壓力范圍：1.6?10^6~1.3?10^-4Pa |
| 快卸法蘭壓力范圍：1.0?10^6~1.3?10^-4Pa | 絲扣螺紋壓力范圍：1.6?10^6~1.3?10^-4Pa |
| 螺紋絲扣連接的外形及連接尺寸 | ||||
| DN | L | H | E | |
| 10 | 68 | 52 | 105 | |
| 16 | 72 | 64 | 130 | |
| 20 | 82 | 67 | 130 | |
| 25 | 90 | 83 | 165 | |
| 32 | 112 | 89 | 165 | |
| 40 | 120 | 100 | 190 | |
| 50 | 145 | 125 | 190 | |
| 63 | 185 | 150 | 250 | |
| 80 | 210 | 161 | 250 | |
| 100 | 268 | 180 | 280 | |
| 活套法蘭連接的外形及連接尺寸 | ||||
| DN | L | H | E | |
| 10 | 84 | 52 | 105 | |
| 16 | 84 | 64 | 130 | |
| 25 | 114 | 83 | 165 | |
| 32 | 140 | 89 | 165 | |
| 40 | 160 | 100 | 190 | |
| 50 | 170 | 125 | 190 | |
| 63 | 195 | 150 | 250 | |
| 80 | 203 | 161 | 250 | |
| 100 | 280 | 180 | 280 | |
| 快卸法蘭連接的外形及連接尺寸 | ||||
| DN | L | H | E | |
| 10 | 84 | 52 | 105 | |
| 16 | 84 | 64 | 130 | |
| 25 | 114 | 83 | 165 | |
| 32 | 140 | 89 | 165 | |
| 40 | 160 | 100 | 190 | |
| 50 | 170 | 125 | 190 | |
| 63 | - | - | - | |
