特點：

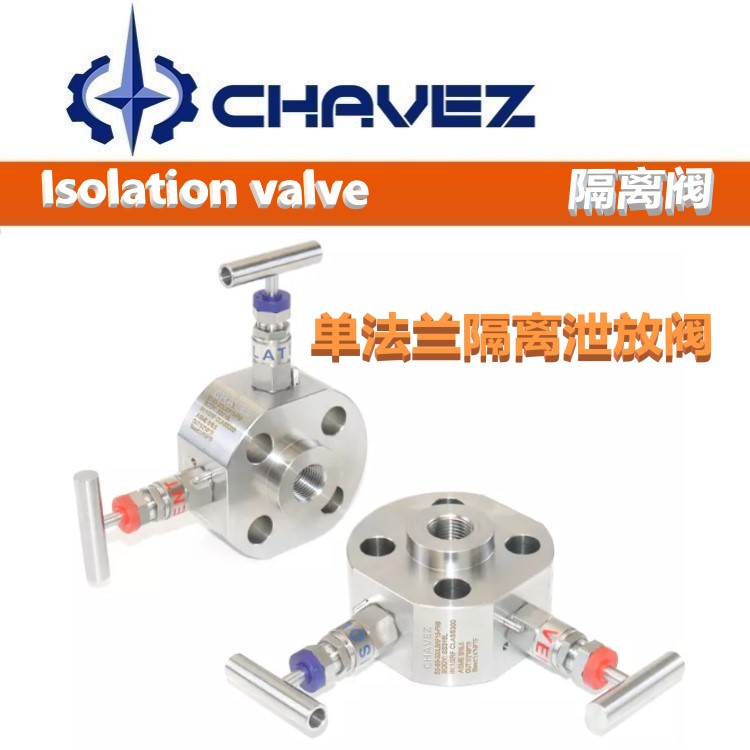

產品名稱：單法蘭隔離泄放閥

產品型號：SS-BB-300LBRF15-FN8

端口型式：NPT

工作溫度 ：PTFE填料：-34?C至120?C（-29?F至248?F）

                   石墨填料：-24?C至480?C（-75℉至896℉)

驅動方式 ：  一字手柄、手輪

公稱通徑 ：1/4”~2“

工作壓力：300LB（150LB-2500LB）

產品材質：碳鋼、不銹鋼SS316、304、321、哈氏合金、蒙乃爾合金等及其他合金材質

注：圖示尺寸為手動預緊狀態，僅供參考，并可變更。

產品結構尺寸圖

◆表中尺寸F、L、H、H1為手預緊的尺寸，僅供參考，可能有變動

◆P值為最大面板厚度

單法蘭隔離泄放閥密封好,使用壽命長,即使密封面損壞,也只需要更換易損零件,可以繼續使用。安裝式針閥時應使介質的流動與閥體上的箭頭方向一致。手動截止閥、球閥可安裝在任何位置。針型閥容易安裝和拆卸,緊固連接,有利于火災、防爆、和高壓縮的優勢能力,密封性能好,是電站、煉油、化工、儀器測量線的先進的閥門的連接模式。針閥選型原則:

1、低溫介質管道系統和設備,宜選用結合低溫針型閥蓋。

2、煉油催化裂化單元管道系統的單位,可以選擇解除杠桿式針閥。

3、化學系統在酸和堿腐蝕介質,如設備和管路系統,宜選用奧氏體不銹鋼和聚四氟乙烯閥座密封類型的不銹鋼針形閥。

4、冶金系統、電力系統、石化工廠,城市供熱系統在高溫介質管道系統或設備,可以選擇金屬針閥密封類型。

7、產品石油管道和存儲設備,選擇焊接連接類型的針形閥。

8、城市煤氣和天然氣管道,法蘭連接的選擇及針閥內螺紋連接類型。

9、氧氣管道系統,有必要嚴格脫脂。

單法蘭單隔離泄放閥組產品特性：

1、工藝與儀表管路聯合于同一閥體上

2、與傳統設計相比更節省重量，空間和成本

3、防吹出閥桿和針型設計

4、1/4 NPT內螺紋標準泄放帶堵頭

5、1/2NPT內螺紋標準出口帶堵頭

單法蘭隔離泄放閥的重要信息

1.僅適合 10℃～480℃溫度區間的交變工作溫度，以及高至 500℃的恒定工作溫度； （補償型的交變工作溫度為-10℃～465℃）

2.設計限于全開或全閉位置工作；

3.一段時間內未進行開關操作時，初始操作扭矩會較大；

4.會因為交變溫度過大喪失其初始填料密封力；

5.在閥門使用壽命期限內可能需要進行填料調節以防止泄露，尤其是發現手柄扭矩顯著降低時更需要。

測試

產品出廠前均 100%通過 500psig（3.4bar）氮氣壓力檢測；

其余系列阻火器產品出廠前均 100%通過 7MPa 氮氣壓力檢測；

氧氣服務危險性

如要獲得更多有關富氧系統危險性的信息，請參閱美國CHAVEZ查韋斯氧氣系統安全技術報告，Q-CVS-030-2011；

清潔和包裝

產品出廠前均經過 100％清洗和包裝，依據查韋斯標準 Q-CVS-020-2011；

特種合金（所有系列）

可提供合金 C-276、合金 B-2、合金 400、鈦合金等材料來制造，詳情敬請來電咨詢。

安全的產品選擇

選擇產品時，必須考慮總體系統設計以保證獲得安全的、無故障的性能。功能、材料兼容性、充分的額定值、正確的安裝、使用和維護是

系統設計師和用戶的責任。

警告：切勿將零件與其他制造廠生產的相混用或互換。
