焊接法蘭隔離閥

特點：

產品名稱：單法蘭隔離泄放閥

型       號 ：SS-BB-300LBRF15-FN8

端口型式：法蘭RJ（RF、FM、RJ）

工作溫度 ：PTFE填料：-34?C至120?C（-29?F至248?F）

                   石墨填料：-24?C至480?C（-75℉至896℉)

驅動方式 ：  一字手柄、手輪

公稱通徑 ：1/4”~2“

工作壓力：300LB（150LB-2500LB）

產品材質：碳鋼、不銹鋼SS316、304、321、哈氏合金、蒙乃爾合金等及其他合金材質

進口內螺紋儀表根部閥提供形式有：一級和二級隔斷閥為截止閥，泄放閥為針閥。是壓力管道必備產品，它集測試壓力、截止、取樣、泄放功能于一體，高精密的金屬閥體與閥蓋密封足以適合高壓的工作要求,由雙法蘭連接或單法蘭連接雙球閥截止，針閥與堵頭取樣泄放。

    進口內螺紋儀表根部閥工作原理

   是為天然氣管路中多個閥門連接的復雜形式而設計的。減少系統中的泄漏點，快速實現排放，關閉功能。該閥最大限度地節約了安裝空間。簡化了安裝程序。降低管道系統的壓力。方便儀表清潔維護，減少成本。

　　進口內螺紋儀表根部閥主要參數

　　入口(Inlet)：Ф3/4"(Ф15mm—Ф57mm)對焊(buttwelding)

　　出口(Outlet)：1/2"—2"(DN15—DN50)法蘭(GB,HG,JB,ANSI,DIN等標準)（RF，RTJ）

　　公稱通徑（Orifice)：DN6-DN10

　　壓力等級(WorkingPressure)：1.6MPa-40MPa,150lb-2500lb

　　適用溫度(Suitabletemperature)：-96℃-250℃)

　　材質(Materials)：316L.316SS.316H.304SS.321SS.1Cr18Ni9Ti.20#.A105.

　　16mu.LF2.Duplex2205.Duperduplex2507.Monel.inconel.hastelloyc

　　連接方式：1、焊接對法蘭、2、法蘭對法蘭，3、法蘭對螺紋，4、螺紋對螺紋，5、法蘭對管道，焊接對法蘭。

注：圖示尺寸為手動預緊狀態，僅供參考，并可變更。

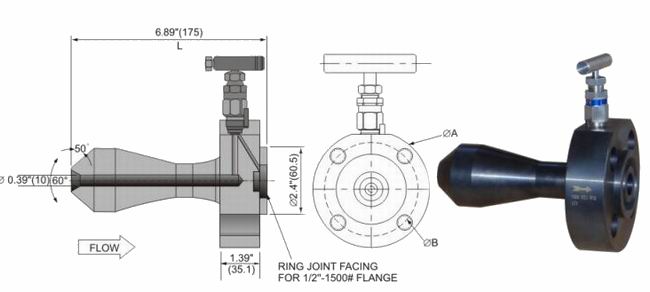

產品結構尺寸圖

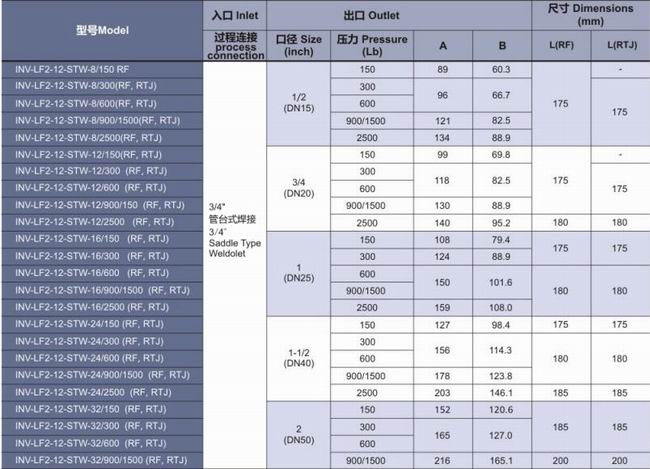

◆表中尺寸F、L、H、H1為手預緊的尺寸，僅供參考，可能有變動

◆P值為最大面板厚度

單法蘭隔離泄放閥的重要信息

1.僅適合 10℃～480℃溫度區間的交變工作溫度，以及高至 500℃的恒定工作溫度； （補償型的交變工作溫度為-10℃～465℃）

2.設計限于全開或全閉位置工作；

3.一段時間內未進行開關操作時，初始操作扭矩會較大；

4.會因?yàn)榻蛔儨囟冗^大喪失其初始填料密封力；

5.在閥門使用壽命期限內可能需要進行填料調節以防止泄露，尤其是發現手柄扭矩顯著降低時更需要。

測試

產品出廠前均 100%通過 500psig（3.4bar）氮?dú)鈮毫z測；

其余系列阻火器產品出廠前均 100%通過 7MPa 氮?dú)鈮毫z測；

氧氣服務危險性

如要獲得更多有關富氧系統危險性的信息，請參閱美國CHAVEZ查韋斯氧氣系統安全技術報告，Q-CVS-030-2011；

清潔和包裝

產品出廠前均經過 100％清洗和包裝，依據查韋斯標準 Q-CVS-020-2011；

特種合金（所有系列）

可提供合金 C-276、合金 B-2、合金 400、鈦合金等材料來制造，詳情敬請來電咨詢。

安全的產品選擇

選擇產品時，必須考慮總體系統設計以保證獲得安全的、無故障的性能。功能、材料兼容性、充分的額定值、正確的安裝、使用和維護是

系統設計師和用戶的責任。

警告：切勿將零件與其他制造廠生產的相混用或互換。
