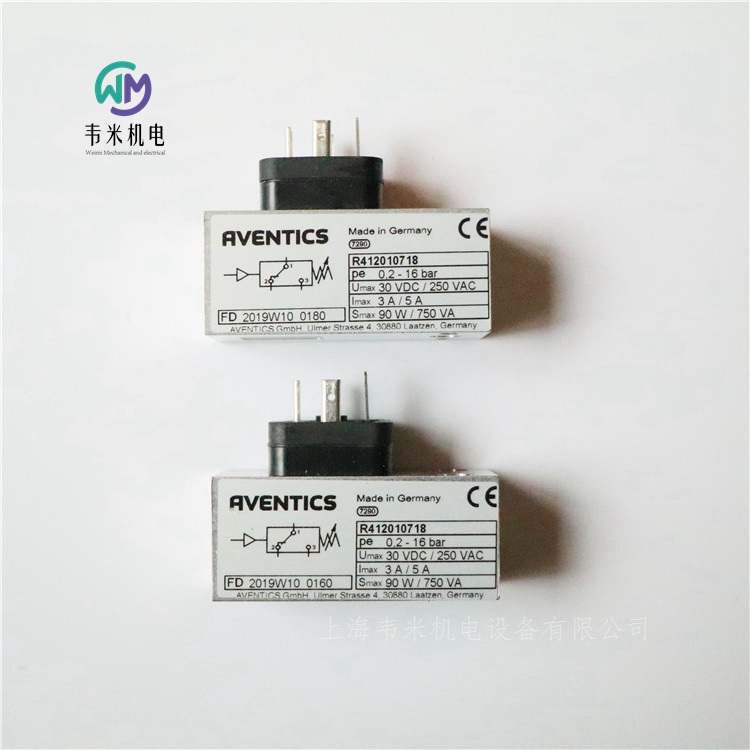

安沃馳壓力開關R412010718，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

安沃馳AVENTICS壓力開關, 系列 PM1-R412010718
結構特點 機械式
外殼 鋁材
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
壓縮空氣連接  5x1,5
壓縮空氣接口型號 帶O形環的法蘭
類型  機械式
功能  更換器(機械)
安裝位置  任意
低 / 高環境溫度  -20 ... 80 ?C
介質溫度范圍  -10 ... 80 ?C
介質  壓縮空氣
測量尺寸  相對壓力
開關元件  微型開關(輸入/輸出)
超 壓 保 險  80 bar
工作頻率  1,5 Hz
沖擊阻力 max.  15 g
振動阻力  10 g (60 - 500 Hz)
重復精度按%（相對于終值）  ? 1 %
開關點  可調節的
滯環  大壓力切換誤差
工作電壓DC 小/大  12 ... 30 V DC
工作電壓 AC 小/大  12 ... 250 V AC
固定方式  通過直通孔
防護等級  IP65
電子連接  多芯插頭 EN 175301-803, A型
重量  0,16 kg
壓力上升時的開關功能：接觸點從1－2轉換到1－3。壓力下降時的開關功能：接觸點從1－3轉換到1－2。
注意：過高的電流會導致觸點損壞。電感負載或電容負載必須配備相應的火花熄滅裝置！
微型開關支配鍍銀觸點。
選擇插拔連接器時請注意 PIN 引腳分配。

安沃馳AVENTICS三位五通換向閥, 系列 WV02 0820039031
WV02-5/3EC-024DC
安沃馳 WV02 系列帶陽極氧化鋁外殼滑閥的特點是開關時間短，開關壓力小，而且低摩擦系數的密封件使之功耗也低。
規格
操作電子
額定流量Qn250 l/min
換向原理5/3
結構中位排氣
壓縮空氣 接口 出口G 1/8
小運行壓力2.2 bar
大運行壓力10 bar
工作電壓DC24 V
電壓偏差 DC-10% / 10%
手動控制裝置按鈕式
電氣連接 類型多芯插頭
電氣連接 尺寸ISO 15217, C 型
密封原理軟密封
先導內部
預控閥的寬度15 mm
閥門結構形式滑閥，正重疊
連接類型管式連接
控制壓力小2.2 bar
大控制壓力10 bar
低環境溫度0 ?C
高環境溫度50 ?C
介質溫度小值0 ?C
介質溫度大值60 ?C
介質壓縮空氣
顆粒大小 max.5 μm
特點
質量輕
可靠
開關時間短 (8-12 ms)
低功耗
可互換導閥
裝配在閥組模塊上

AVENTICS安沃馳2 x 3/2換向閥, 系列 CD02-AL 0820037202
CD02-3/2CC-024DC
安沃馳 CD02-AL 系列符合 ISO 15407-1 標準。先導控制閥流速高達 650 l/min，由堅固的鋁制閥體制成，具有獨立的連接板以及閥系統。
規格
額定流量Qn450 l/min
換向原理2x3/2
結構常閉/常閉
壓縮空氣 接口 出口VDMA 02底板
小運行壓力2.2 bar
大運行壓力10 bar
工作電壓DC24 V
電壓偏差 DC-10% / 10%
手動控制裝置按鈕式
電氣連接2
電氣連接 類型多芯插頭
電氣連接 尺寸ISO 15217, C 型
密封原理軟密封
先導內部
標準ISO 15407-1
預控閥的寬度15 mm
閥門結構形式滑閥，正重疊
組合原理?（閉鎖原理）底板原理
連接類型底板連接
壓縮空氣 接口 人口VDMA 02底板
壓縮空氣連接 排氣VDMA 02底板
壓縮空氣連接 先導 排氣VDMA 02底板
功率 消耗 DC2 W
尺寸18 mm
控制壓力小2.2 bar
特點
尺寸為 18 mm 的標準化閥門系統
靈活且功能強大
通過在線配置器輕松靈活地進行特定個性化配置
可以組合 CD01-PA 使用

AVENTICS安沃馳2 x 3/2換向閥, 系列 CD02-AL 0820037905
CD02-3/2OO-NONE
安沃馳 CD02-AL 系列符合 ISO 15407-1 標準。先導控制閥流速高達 650 l/min，由堅固的鋁制閥體制成，具有獨立的連接板以及閥系統。
規格
額定流量Qn450 l/min
換向原理2x3/2
結構常開/常開
壓縮空氣 接口 出口VDMA 02底板
小運行壓力2.2 bar
大運行壓力10 bar
電氣連接2
電氣連接 類型多芯插頭
電氣連接 尺寸ISO 15217, C 型
密封原理軟密封
先導內部
標準ISO 15407-1
預控閥的寬度15 mm
閥門結構形式滑閥，正重疊
組合原理?（閉鎖原理）底板原理
連接類型底板連接
壓縮空氣 接口 人口VDMA 02底板
壓縮空氣連接 排氣VDMA 02底板
壓縮空氣連接 先導 排氣VDMA 02底板
帶有導線盒的基礎閥門不帶先導閥的基閥
尺寸18 mm
控制壓力小2.2 bar
大控制壓力10 bar
低環境溫度0 ?C
高環境溫度50 ?C
特點
尺寸為 18 mm 的標準化閥門系統
靈活且功能強大
通過在線配置器輕松靈活地進行特定個性化配置
可以組合 CD01-PA 使用

安沃馳AVENTICS二位五通換向閥, 系列 CD02-AL 0820038153
CD02-5/2AS-024DC
安沃馳 CD02-AL 系列符合 ISO 15407-1 標準。先導控制閥流速高達 650 l/min，由堅固的鋁制閥體制成，具有獨立的連接板以及閥系統。
規格
額定流量Qn450 l/min
換向原理5/2
壓縮空氣 接口 出口VDMA 02底板
小運行壓力2 bar
大運行壓力10 bar
工作電壓DC24 V
電壓偏差 DC-10% / 10%
手動控制裝置按鈕式
電氣連接 類型多芯插頭
電氣連接 尺寸ISO 15217, C 型
密封原理軟密封
先導內部
標準ISO 15407-1
預控閥的寬度15 mm
閥門結構形式滑閥，正重疊
組合原理?（閉鎖原理）底板原理
連接類型底板連接
復位裝置帶彈簧復位/空氣彈簧復位
壓縮空氣 接口 人口VDMA 02底板
壓縮空氣連接 排氣VDMA 02底板
壓縮空氣連接 先導 排氣VDMA 02底板
功率 消耗 DC1 W
尺寸18 mm
控制壓力小2 bar
大控制壓力10 bar
特點
尺寸為 18 mm 的標準化閥門系統
靈活且功能強大
通過在線配置器輕松靈活地進行特定個性化配置
可以組合 CD01-PA 使用

安沃馳AVENTICS二位五通換向閥, 系列 CD02-AL 0820038155
CD02-5/2AS-110AC
安沃馳 CD02-AL 系列符合 ISO 15407-1 標準。先導控制閥流速高達 650 l/min，由堅固的鋁制閥體制成，具有獨立的連接板以及閥系統。
規格
額定流量Qn450 l/min
換向原理5/2
壓縮空氣 接口 出口VDMA 02底板
小運行壓力2 bar
大運行壓力10 bar
工作電壓 AC110 V
工作電壓 AC110 V
電壓偏差AC 50 Hz-10% / 10%
電壓偏差AC 60 Hz-10% / 10%
手動控制裝置按鈕式
電氣連接 類型多芯插頭
電氣連接 尺寸ISO 15217, C 型
密封原理軟密封
先導內部
標準ISO 15407-1
預控閥的寬度15 mm
閥門結構形式滑閥，正重疊
組合原理?（閉鎖原理）底板原理
連接類型底板連接
復位裝置帶彈簧復位/空氣彈簧復位
壓縮空氣 接口 人口VDMA 02底板
壓縮空氣連接 排氣VDMA 02底板
壓縮空氣連接 先導 排氣VDMA 02底板
保持?功率 AC 50 Hz1.6 VA
保持?功率 AC 60 Hz1.4 VA
特點
尺寸為 18 mm 的標準化閥門系統
靈活且功能強大
通過在線配置器輕松靈活地進行特定個性化配置
可以組合 CD01-PA 使用

安沃馳AVENTICS二位五通換向閥, 系列 CD02-AL 0820038157
CD02-5/2AS-024DC
安沃馳 CD02-AL 系列符合 ISO 15407-1 標準。先導控制閥流速高達 650 l/min，由堅固的鋁制閥體制成，具有獨立的連接板以及閥系統。
規格
額定流量Qn450 l/min
換向原理5/2
壓縮空氣 接口 出口VDMA 02底板
小運行壓力-0.9 bar
大運行壓力10 bar
工作電壓DC24 V
電壓偏差 DC-10% / 10%
手動控制裝置按鈕式
電氣連接 類型多芯插頭
電氣連接 尺寸ISO 15217, C 型
操作元件單線圈
密封原理軟密封
先導外部的
標準ISO 15407-1
預控閥的寬度15 mm
閥門結構形式滑閥，正重疊
組合原理?（閉鎖原理）底板原理
連接類型底板連接
復位裝置帶彈簧復位/空氣彈簧復位
壓縮空氣 接口 人口VDMA 02底板
壓縮空氣連接 排氣VDMA 02底板
壓縮空氣連接 先導 排氣VDMA 02底板
功率 消耗 DC2 W
尺寸18 mm
控制壓力小2 bar
特點
尺寸為 18 mm 的標準化閥門系統
靈活且功能強大
通過在線配置器輕松靈活地進行特定個性化配置
可以組合 CD01-PA 使用

安沃馳AVENTICS二位五通換向閥, 系列 CD02-AL 0820038176
CD02-5/2AS-024DC
安沃馳 CD02-AL 系列符合 ISO 15407-1 標準。先導控制閥流速高達 650 l/min，由堅固的鋁制閥體制成，具有獨立的連接板以及閥系統。
規格
額定流量Qn450 l/min
換向原理5/2
壓縮空氣 接口 出口VDMA 02底板
小運行壓力2 bar
大運行壓力10 bar
工作電壓DC24 V
電壓偏差 DC-10% / 10%
手動控制裝置鎖定式
電氣連接 類型多芯插頭
電氣連接 尺寸ISO 15217, C 型
密封原理軟密封
先導內部
標準ISO 15407-1
預控閥的寬度15 mm
閥門結構形式滑閥，正重疊
組合原理?（閉鎖原理）底板原理
連接類型底板連接
復位裝置帶彈簧復位/空氣彈簧復位
壓縮空氣 接口 人口VDMA 02底板
壓縮空氣連接 排氣VDMA 02底板
壓縮空氣連接 先導 排氣VDMA 02底板
功率 消耗 DC2 W
尺寸18 mm
控制壓力小2 bar
大控制壓力10 bar
特點
尺寸為 18 mm 的標準化閥門系統
靈活且功能強大
通過在線配置器輕松靈活地進行特定個性化配置
可以組合 CD01-PA 使用

安沃馳AVENTICS二位五通換向閥, 系列 CD02-AL 0820038655
CD02-5/2DS-110AC
安沃馳 CD02-AL 系列符合 ISO 15407-1 標準。先導控制閥流速高達 650 l/min，由堅固的鋁制閥體制成，具有獨立的連接板以及閥系統。
規格
額定流量Qn450 l/min
換向原理5/2
壓縮空氣 接口 出口VDMA 02底板
小運行壓力1.5 bar
大運行壓力10 bar
工作電壓 AC110 V
工作電壓 AC110 V
電壓偏差AC 50 Hz-10% / 10%
電壓偏差AC 60 Hz-10% / 10%
手動控制裝置按鈕式
電氣連接 類型多芯插頭
電氣連接 尺寸ISO 15217, C 型
操作元件雙線圈
密封原理軟密封
先導內部
標準ISO 15407-1
預控閥的寬度15 mm
閥門結構形式滑閥，正重疊
組合原理?（閉鎖原理）底板原理
連接類型底板連接
復位裝置帶彈簧復位/空氣彈簧復位
壓縮空氣 接口 人口VDMA 02底板
壓縮空氣連接 排氣VDMA 02底板
壓縮空氣連接 先導 排氣VDMA 02底板
保持?功率 AC 50 Hz1.6 VA
特點
尺寸為 18 mm 的標準化閥門系統
靈活且功能強大
通過在線配置器輕松靈活地進行特定個性化配置
可以組合 CD01-PA 使用

安沃馳AVENTICS二位五通換向閥, 系列 CD02-AL 0820038955
CD02-5/2AS-NONE
安沃馳 CD02-AL 系列符合 ISO 15407-1 標準。先導控制閥流速高達 650 l/min，由堅固的鋁制閥體制成，具有獨立的連接板以及閥系統。
規格
額定流量Qn450 l/min
換向原理5/2
壓縮空氣 接口 出口VDMA 02底板
小運行壓力2 bar
大運行壓力10 bar
電氣連接 類型多芯插頭
電氣連接 尺寸ISO 15217, C 型
密封原理軟密封
先導內部
標準ISO 15407-1
預控閥的寬度15 mm
閥門結構形式滑閥，正重疊
組合原理?（閉鎖原理）底板原理
連接類型底板連接
復位裝置帶彈簧復位/空氣彈簧復位
壓縮空氣 接口 人口VDMA 02底板
壓縮空氣連接 排氣VDMA 02底板
壓縮空氣連接 先導 排氣VDMA 02底板
帶有導線盒的基礎閥門不帶先導閥的基閥
尺寸18 mm
控制壓力小2 bar
大控制壓力10 bar
低環境溫度0 ?C
高環境溫度50 ?C
介質溫度小值0 ?C
特點
尺寸為 18 mm 的標準化閥門系統
靈活且功能強大
通過在線配置器輕松靈活地進行特定個性化配置
可以組合 CD01-PA 使用

安沃馳AVENTICS三位五通換向閥, 系列 CD02-AL 0820039316
CD02-5/3CC-024DC
安沃馳 CD02-AL 系列符合 ISO 15407-1 標準。先導控制閥流速高達 650 l/min，由堅固的鋁制閥體制成，具有獨立的連接板以及閥系統。
規格
額定流量Qn400 l/min
換向原理5/3
結構中位封閉
壓縮空氣 接口 出口VDMA 02底板
小運行壓力2.2 bar
大運行壓力10 bar
工作電壓DC24 V
電壓偏差 DC-10% / 10%
手動控制裝置鎖定式
電氣連接2
電氣連接 類型多芯插頭
電氣連接 尺寸ISO 15217, C 型
密封原理軟密封
先導內部
標準ISO 15407-1
預控閥的寬度15 mm
閥門結構形式滑閥，正重疊
組合原理?（閉鎖原理）底板原理
連接類型底板連接
壓縮空氣 接口 人口VDMA 02底板
壓縮空氣連接 排氣VDMA 02底板
壓縮空氣連接 先導 排氣VDMA 02底板
功率 消耗 DC2 W
尺寸18 mm
控制壓力小2.2 bar
特點
尺寸為 18 mm 的標準化閥門系統
靈活且功能強大
通過在線配置器輕松靈活地進行特定個性化配置
可以組合 CD01-PA 使用

安沃馳AVENTICS三位五通換向閥, 系列 CD02-AL 0820039945
CD02-5/3PC-NONE
安沃馳 CD02-AL 系列符合 ISO 15407-1 標準。先導控制閥流速高達 650 l/min，由堅固的鋁制閥體制成，具有獨立的連接板以及閥系統。
規格
額定流量Qn250 l/min
換向原理5/3
結構中位增壓
壓縮空氣 接口 出口VDMA 02底板
小運行壓力2.2 bar
大運行壓力10 bar
電氣連接2
電氣連接 類型多芯插頭
電氣連接 尺寸ISO 15217, C 型
密封原理軟密封
先導外部的
標準ISO 15407-1
預控閥的寬度15 mm
閥門結構形式滑閥，正重疊
組合原理?（閉鎖原理）底板原理
連接類型底板連接
壓縮空氣 接口 人口VDMA 02底板
壓縮空氣連接 排氣VDMA 02底板
壓縮空氣連接 先導 排氣VDMA 02底板
帶有導線盒的基礎閥門不帶先導閥的基閥
尺寸18 mm
控制壓力小2.2 bar
大控制壓力10 bar
低環境溫度0 ?C
高環境溫度50 ?C
特點
尺寸為 18 mm 的標準化閥門系統
靈活且功能強大
通過在線配置器輕松靈活地進行特定個性化配置
可以組合 CD01-PA 使用

安沃馳AVENTICS三位五通換向閥, 系列 CD02-AL 0820039231
CD02-5/3EC-024DC
安沃馳 CD02-AL 系列符合 ISO 15407-1 標準。先導控制閥流速高達 650 l/min，由堅固的鋁制閥體制成，具有獨立的連接板以及閥系統。
規格
額定流量Qn250 l/min
換向原理5/3
結構中位排氣
壓縮空氣 接口 出口VDMA 02底板
小運行壓力2.2 bar
大運行壓力10 bar
工作電壓DC24 V
電壓偏差 DC-10% / 10%
手動控制裝置按鈕式
電氣連接2
電氣連接 類型多芯插頭
電氣連接 尺寸ISO 15217, C 型
密封原理軟密封
先導內部
標準ISO 15407-1
預控閥的寬度15 mm
閥門結構形式滑閥，正重疊
組合原理?（閉鎖原理）底板原理
連接類型底板連接
壓縮空氣 接口 人口VDMA 02底板
壓縮空氣連接 排氣VDMA 02底板
壓縮空氣連接 先導 排氣VDMA 02底板
功率 消耗 DC2 W
尺寸18 mm
控制壓力小2.2 bar
特點
尺寸為 18 mm 的標準化閥門系統
靈活且功能強大
通過在線配置器輕松靈活地進行特定個性化配置
可以組合 CD01-PA 使用

安沃馳AVENTICS三位五通換向閥, 系列 CD02-AL 0820039933
CD02-5/3CC-NONE
安沃馳 CD02-AL 系列符合 ISO 15407-1 標準。先導控制閥流速高達 650 l/min，由堅固的鋁制閥體制成，具有獨立的連接板以及閥系統。
規格
額定流量Qn400 l/min
換向原理5/3
結構中位封閉
壓縮空氣 接口 出口VDMA 02底板
小運行壓力2.2 bar
大運行壓力10 bar
電氣連接2
電氣連接 類型多芯插頭
電氣連接 尺寸ISO 15217, C 型
密封原理軟密封
先導內部
標準ISO 15407-1
預控閥的寬度15 mm
閥門結構形式滑閥，正重疊
組合原理?（閉鎖原理）底板原理
連接類型底板連接
壓縮空氣 接口 人口VDMA 02底板
壓縮空氣連接 排氣VDMA 02底板
壓縮空氣連接 先導 排氣VDMA 02底板
帶有導線盒的基礎閥門不帶先導閥的基閥
尺寸18 mm
控制壓力小2.2 bar
大控制壓力10 bar
低環境溫度0 ?C
高環境溫度50 ?C
特點
尺寸為 18 mm 的標準化閥門系統
靈活且功能強大
通過在線配置器輕松靈活地進行特定個性化配置
可以組合 CD01-PA 使用

安沃馳AVENTICS二位三通換向閥, 系列 ST 0820031061
VVST-3/2NC-024DC
安沃馳 ST 系列提供豐富的帶硬化不銹鋼外殼的滑閥。金屬密封系統不僅確保控制質量，還延長使用壽命。ST 系列的電動、氣動或機械式操作元件（滾輪、操縱桿、踏板、按鈕或推桿）使之非常適合嚴苛應用環境和面板安裝。
規格
操作電子
額定流量Qn280 l/min
換向原理3/2
結構常閉/常閉
壓縮空氣 接口 出口G 1/8
小運行壓力2 bar
大運行壓力10 bar
工作電壓DC24 V
電壓偏差 DC-10% / 10%
手動控制裝置鎖定式
電氣連接 類型多芯插頭
電氣連接 尺寸ISO 15217, C 型
操作元件單線圈
密封原理金屬密封
先導內部
預控閥的寬度15 mm
閥門結構形式滑閥
連接類型管式連接
復位裝置帶彈簧復位
控制壓力小2 bar
大控制壓力10 bar
低環境溫度-10 ?C
高環境溫度50 ?C
介質溫度小值-10 ?C
介質溫度大值50 ?C
特點
不銹鋼外殼
金屬對金屬密封
提供多種機械操作元件
面板安裝

安沃馳AVENTICS二位五通換向閥, 系列 ST 0820030161
VVST-5/2XX-DO-024DC
安沃馳 ST 系列提供豐富的帶硬化不銹鋼外殼的滑閥。金屬密封系統不僅確保控制質量，還延長使用壽命。ST 系列的電動、氣動或機械式操作元件（滾輪、操縱桿、踏板、按鈕或推桿）使之非常適合嚴苛應用環境和面板安裝。
規格
操作電子
額定流量Qn280 l/min
換向原理5/2
壓縮空氣 接口 出口G 1/8
小運行壓力2 bar
大運行壓力10 bar
工作電壓DC24 V
電壓偏差 DC-10% / 10%
手動控制裝置鎖定式
電氣連接 類型多芯插頭
電氣連接 尺寸ISO 15217, C 型
操作元件雙線圈
密封原理金屬密封
先導內部
預控閥的寬度15 mm
閥門結構形式滑閥
連接類型管式連接
控制壓力小2 bar
大控制壓力10 bar
低環境溫度-10 ?C
高環境溫度50 ?C
介質溫度小值-10 ?C
介質溫度大值50 ?C
介質壓縮空氣
顆粒大小 max.5 μm
特點
不銹鋼外殼
金屬對金屬密封
提供多種機械操作元件
面板安裝

安沃馳AVENTICS二位五通換向閥, 系列 ST 0820030151
VVST-5/2DS-024DC
安沃馳 ST 系列提供豐富的帶硬化不銹鋼外殼的滑閥。金屬密封系統不僅確保控制質量，還延長使用壽命。ST 系列的電動、氣動或機械式操作元件（滾輪、操縱桿、踏板、按鈕或推桿）使之非常適合嚴苛應用環境和面板安裝。
規格
操作電子
額定流量Qn280 l/min
換向原理5/2
壓縮空氣 接口 出口G 1/8
小運行壓力2 bar
大運行壓力10 bar
工作電壓DC24 V
電壓偏差 DC-10% / 10%
手動控制裝置按鈕式
電氣連接 類型多芯插頭
電氣連接 尺寸ISO 15217, C 型
操作元件雙線圈
密封原理金屬密封
先導內部
預控閥的寬度15 mm
閥門結構形式滑閥
連接類型管式連接
控制壓力小2 bar
大控制壓力10 bar
低環境溫度-10 ?C
高環境溫度50 ?C
介質溫度小值-10 ?C
介質溫度大值50 ?C
介質壓縮空氣
顆粒大小 max.5 μm
特點
不銹鋼外殼
金屬對金屬密封
提供多種機械操作元件
面板安裝

安沃馳AVENTICS二位五通換向閥, 系列 IS12, 型 2 0820025326
ISO2 ELEC DVV3 24V-DC
安沃馳 IS12 系列符合 ISO 5599-1 閥門標準。該系列提供 IOS1 和 2 尺寸、帶 Form A 或中心 M12 連接器的電氣受控 ISO 閥門。
規格
操作電子
額定流量Qn2500 l/min
換向原理5/2
壓縮空氣 接口 出口按照標準ISO 5599-1制造的接地板
小運行壓力-0.9 bar
大運行壓力10 bar
工作電壓DC24 V
電壓偏差 DC-10% / 10%
手動控制裝置按鈕式
電氣連接 類型多芯插頭
電氣連接 尺寸M12
電子連接3-針
操作元件雙線圈
密封原理軟密封
先導外部的
標準ISO 5599-1
預控閥的寬度15 mm
閥門結構形式滑閥，正重疊
組合原理?（閉鎖原理）單重底板原理
連接類型底板連接
壓縮空氣 接口 人口按照標準ISO 5599-1制造的接地板
壓縮空氣連接 排氣按照標準ISO 5599-1制造的接地板
壓縮空氣連接 控制接口 輸入按照標準ISO 5599-1制造的接地板
壓縮空氣連接 先導 排氣按照標準ISO 5599-1制造的接地板
功率 消耗 DC0.35 W
特點
Qn 大為 2500 l/min
電氣控制
氣動控制
寬度：42 mm、56 mm

安沃馳壓力開關R412010718
