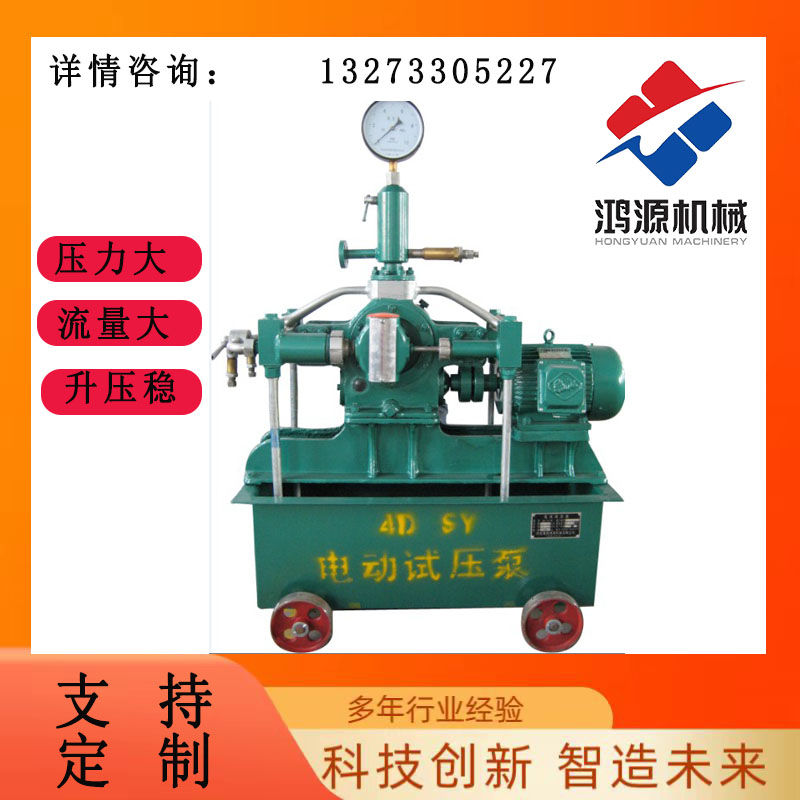

4D-SY電動試壓泵

試壓泵|電動試壓泵|壓力自控試壓泵|壓力遙控自控試壓泵

4D-SY型電動試壓泵主要使用于各類壓力容器、氧氣瓶、管道、閥門、蒸氣鍋爐等作水壓實驗，實驗室中獲得液體的設備。是機械工業部通用機械試壓泵的新系列產品，它具備了舊式產品的“三化”程度高、使用壽命長、性能穩定、移動靈活、重量輕等特點，并在此基礎上增加了傳動裝置和十字轉換，使本系列產品的綜合值到要求，各種性能穩定，使用方便，有省電的效果。在產品結構方面用了封閉式水箱，降低了整機高度，使外形緊湊美觀。

該產品系按5?—60℃的清水，乳化液和粘度不大于45mm2/s的油品為工作介質而設計的，凡在額定壓力排出以下，可進行數值的壓力實驗，該產品的工作環境溫度：5?—60℃。

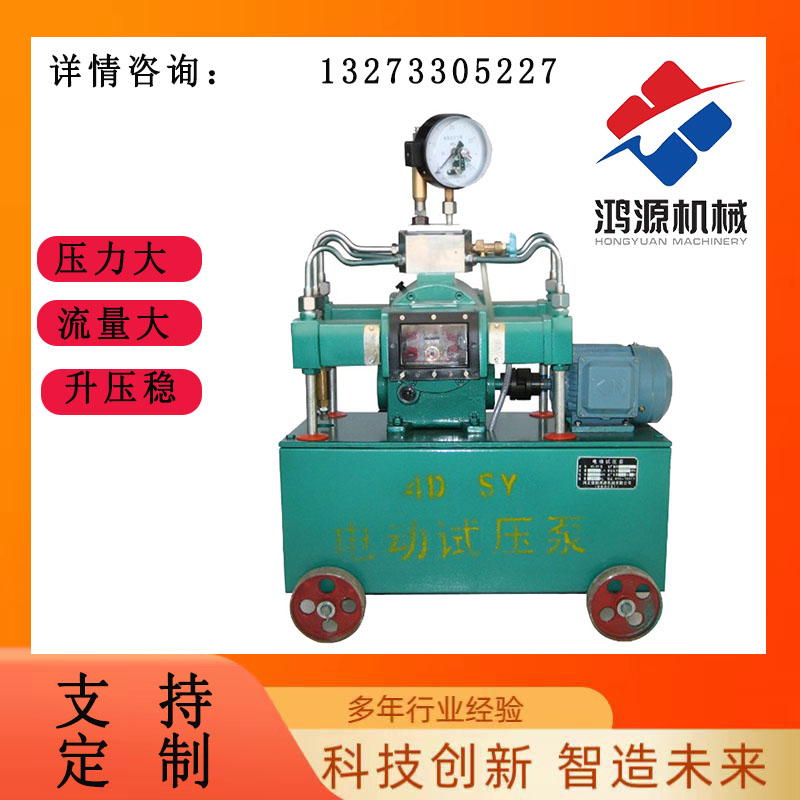

4D電動試壓泵，包括水箱、集水體、壓力輸出機構、動力傳動箱、高壓柱塞泵和低壓柱塞泵，動力傳動箱設于水箱上，壓力輸出機構與動力傳動箱傳動連接，動力傳動箱兩端分別設有高壓柱塞泵和低壓柱塞泵，高壓柱塞泵和低壓柱塞泵分別通過集水管道與集水體相連通，高壓柱塞泵和低壓柱塞泵分別通過吸水管道與水箱內部相連通，集水體設于水箱上，集水體上安裝有回流閥，回流閥通過卸壓管道與低壓柱塞泵連通，回流閥上還設有回流管道，回流管道與水箱內部連通，以雙缸的設置實現4D試壓泵才有的低壓大流量注水，高壓小流量升壓的功能，具有體積小、傳動效率高、故障率低等有益效果，適用于試壓泵領域。
