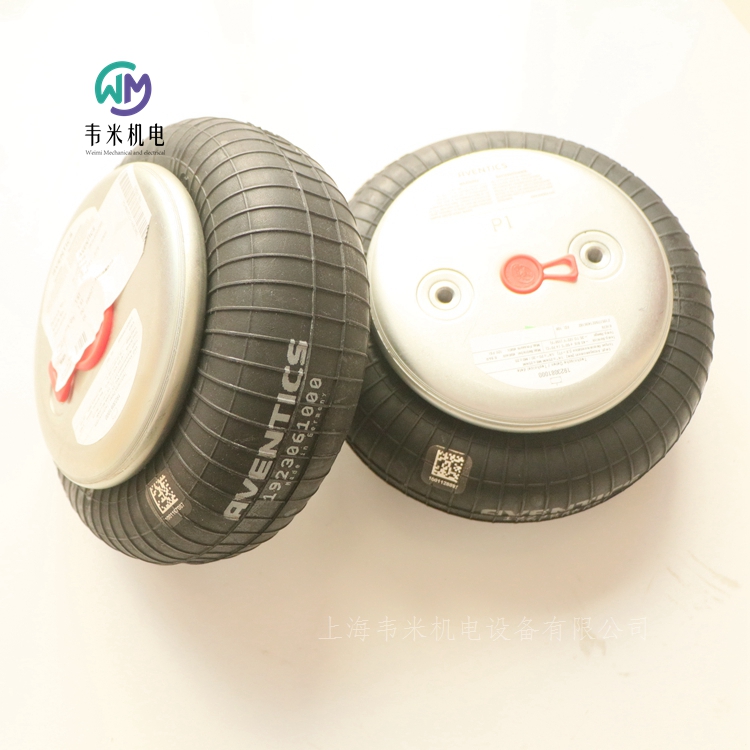

AVENTICS波紋管式氣缸1923061000，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

安沃馳AVENTICS波紋管式氣缸，系列 BCP 1923061000
BCP-SB-231-079-0NR-ST-G034
安沃馳 BCP 系列氣囊氣缸，標準型號帶固定法蘭式鋼蓋和天然橡膠波紋管。耐熱型波紋管由表氯醇橡膠 (ECO) 制成，耐腐蝕版本的特點是使用不銹鋼蓋罩 (V2A)。
規格
波紋管1個
結構特點帶罩蓋的波紋管式氣缸
實用原則單作用式，不受壓縮回
壓縮空氣連接G 3/4
頂蓋直徑141 mm
允許傾斜角 大值.15 ?
大有效行程79 mm
小徑向安裝空間245 mm
力，小6900 N
力，大14700 N
小運行壓力0 bar
大運行壓力8 bar
低環境溫度-40 ?C
高環境溫度70 ?C
介質壓縮空氣
固定力降低，當溫度超過50 ?C
確定活塞推力的壓力6 bar
重量1.9 kg
材料 皮腔天然橡膠 / 丁二烯橡膠
蓋板材料鋼
表面 蓋板鍍鋅
特點
帶壓接板的氣囊氣缸
較小的安裝空間內可以產生強大力量
允許角度移動和軸向偏移
耐強腐蝕和高溫
測試安全性高達 24 bar

安沃馳AVENTICS標準-噴霧潤滑器, 系列 NL4-LBS 0821301501
NL4-LBS-G012-PBS-ON
AVENTICS NL 系列氣源處理單元是適用于所有領域：作為單個部件或組氣源處理護單元，用于集中式或分散式壓縮空氣制備，緊湊型版本或強大型版本，用于高溫或低溫環境。該系列提供一套完整、可定制的壓縮空氣制備技術。包括將每個部件組合到產品系列中以實現所需功能的選項，可以根據應用要求調整部件。
規格
組成部分標準-噴霧潤滑器
壓縮空氣連接G 1/2
額定流量Qn6000 l/min
安裝位置垂直
小運行壓力0.5 bar
大運行壓力16 bar
低環境溫度-10 ?C
高環境溫度60 ?C
介質溫度小值-10 ?C
介質溫度大值60 ?C
介質壓縮空氣, 中性氣體
合格證書適合ATEX
ATEX適合ATEX
加油方式手動加油
油霧器的集水杯容積125 cm3
氣杯PC材質的容器，配有金屬材質的保護籃
防護罩帶有保護杯
加油速度為每分鐘1000升1-2 滴
功能油霧潤滑器
功能可以組裝成塊
重量0.776 kg
材料：外殼壓鑄鋅
材料 正面板丙烯腈合成材料
密封件材料丙烯樹膠
材料 螺紋管套壓鑄鋅


安沃馳AVENTICS標準-噴霧潤滑器, 系列 AS2-LBS R412006231
AS2-LBS-G038-PBP-LA
AVENTICS AS2 系列是一款通用的模塊化多功能的氣源處理單元。該系列提供緊湊尺寸，高效、輕盈、使用簡便。AVENTICS AS 系列通過簡化裝配和維護工作，確保了可靠性、安全性和高效性。
規格
組成部分標準-噴霧潤滑器
壓縮空氣連接G 3/8
額定流量Qn3100 l/min
安裝位置垂直
小運行壓力0.5 bar
大運行壓力16 bar
低環境溫度-10 ?C
高環境溫度50 ?C
介質溫度小值-10 ?C
介質溫度大值50 ?C
介質中性氣體, 壓縮空氣
合格證書適合ATEX
ATEX適合ATEX
加油方式手動加油, 運行時的半自動加油
油霧器的集水杯容積40 cm3
氣杯PA材質的容器，配有PA金屬材質的保護籃
防護罩帶有保護杯
加油速度為每分鐘1000升1-2 滴
功能油霧潤滑器
功能可以組裝成塊
重量0.229 kg
材料：外殼聚酰胺
材料 正面板丙烯腈合成材料
密封件材料丙烯樹膠
材料 螺紋管套壓鑄鋅
特點
該模塊化多功能系列產品可以融合各種功能
緊湊的尺寸節省了空間
減少能耗
質量輕
易于使用的設計
的安全組件，可靠又安全
簡化裝配，減少維護工作量



安沃馳AVENTICS二位三通截止閥，機械操作, 系列 AS3-BAV R412007261
AS3-BAV-G012-MAN
AVENTICS AS3 系列是一款通用的模塊化多功能的氣源處理單元。該系列提供緊湊尺寸，高效、輕盈、使用簡便。AVENTICS AS 系列通過簡化裝配和維護工作，確保了可靠性、安全性和高效性。
規格
操作機械式
壓縮空氣 接口 出口G 1/2
小運行壓力0 bar
大運行壓力16 bar
操作元件管狀端頭
密封原理金屬密封
合格證書適合ATEX
ATEX適合ATEX
結構特點球閥
封閉方式，封閉類型鎖定式
封閉方式，封閉類型用于掛鎖
低環境溫度-10 ?C
高環境溫度50 ?C
介質溫度小值-10 ?C
介質溫度大值50 ?C
介質中性氣體, 壓縮空氣
顆粒大小 max.25 μm
壓縮空氣接口型號內螺紋
壓縮空氣 接口 人口G 1/2
壓縮空氣連接 排氣G 1/2
額定流量Qn 1 向 211000 l/min
額定流量 Qn 2 向 3130 l/min
重量0.446 kg
材料：外殼聚酰胺
密封件材料聚四氟乙烯
特點
該模塊化多功能系列產品可以融合各種功能
緊湊的尺寸節省了空間
減少能耗
質量輕
易于使用的設計
的安全組件，可靠又安全
簡化裝配，減少維護工作量


安沃馳AVENTICS調壓閥, 系列 NL4-RGS 0821302506
NL4-RGS-G012-GAN-MAN-060-SS
AVENTICS NL 系列氣源處理單元是適用于所有領域：作為單個部件或組氣源處理護單元，用于集中式或分散式壓縮空氣制備，緊湊型版本或強大型版本，用于高溫或低溫環境。該系列提供一套完整、可定制的壓縮空氣制備技術。包括將每個部件組合到產品系列中以實現所需功能的選項，可以根據應用要求調整部件。
規格
功能標準型壓力調節器
組成部分調壓閥
接口G 1/2
Qn =9500 l/min
安裝位置任意
調節器型號隔膜式調壓閥
壓力調節范圍 min.0.2 bar
壓力調節范圍 max.6 bar
小運行壓力0.5 bar
大運行壓力10 bar
低環境溫度-10 ?C
高環境溫度60 ?C
操作機械式
ATEX適合ATEX
合格證書適合ATEX
調整功能帶二次排氣
調節器型號可以組裝成塊
壓力輸送單的
介質中性氣體, 壓縮空氣
建議的初級過濾5 μm
介質溫度小值-10 ?C
介質溫度大值60 ?C
重量0.85 kg
材料：外殼壓鑄鋅
材料 正面板丙烯腈合成材料



安沃馳AVENTICS調壓閥, 系列 AS3-RGS R412007111
AS3-RGS-G038-GAU-160
AVENTICS AS3 系列是一款通用的模塊化多功能的氣源處理單元。該系列提供緊湊尺寸，高效、輕盈、使用簡便。AVENTICS AS 系列通過簡化裝配和維護工作，確保了可靠性、安全性和高效性。
規格
功能標準型壓力調節器
組成部分調壓閥
接口G 3/8
Qn =3500 l/min
壓力表帶有壓力表
安裝位置任意
調節器型號隔膜式調壓閥
壓力調節范圍 min.0.5 bar
壓力調節范圍 max.16 bar
小運行壓力0.5 bar
大運行壓力16 bar
低環境溫度-10 ?C
高環境溫度50 ?C
操作機械式
ATEX適合ATEX
合格證書適合ATEX
調整功能帶二次排氣
調節器型號可以組裝成塊
壓力輸送單的
封閉方式，封閉類型鎖定式
封閉方式，封閉類型用于掛鎖
介質中性氣體, 壓縮空氣
介質溫度小值-10 ?C
介質溫度大值50 ?C
重量0.6 kg
特點
該模塊化多功能系列產品可以融合各種功能
緊湊的尺寸節省了空間
減少能耗
質量輕
易于使用的設計
的安全組件，可靠又安全
簡化裝配，減少維護工作量

安沃馳AVENTICS過濾器, 系列 NL2-FLS 0821303445
NL2-FLS-G038-SSS-AO-05,00
AVENTICS NL 系列氣源處理單元是適用于所有領域：作為單個部件或組氣源處理護單元，用于集中式或分散式壓縮空氣制備，緊湊型版本或強大型版本，用于高溫或低溫環境。該系列提供一套完整、可定制的壓縮空氣制備技術。包括將每個部件組合到產品系列中以實現所需功能的選項，可以根據應用要求調整部件。
規格
結構特點標準過濾器
組成部分過濾器
接口G 3/8
過濾器氣孔直徑5 μm
額定流量Qn2100 l/min
清除冷凝物全自動，無壓打開
小運行壓力2 bar
大運行壓力16 bar
低環境溫度-10 ?C
高環境溫度60 ?C
介質溫度小值-10 ?C
介質溫度大值60 ?C
介質中性氣體, 壓縮空氣
合格證書適合ATEX
ATEX適合ATEX
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級6 : 7 : -
過濾器的集水杯容積25 cm3
濾清器濾芯可替換
重量0.482 kg
透視玻璃配有可視玻璃
安裝位置垂直
結構特點可以組裝成塊
氣杯金屬容器，帶觀察窗口
材料：外殼壓鑄鋅
材料 正面板丙烯腈合成材料

安沃馳AVENTICS預過濾器, 系列 AS3-FLP R412007034
AS3-FLP-G012-SSS-AO-00,30
AVENTICS AS3 系列是一款通用的模塊化多功能的氣源處理單元。該系列提供緊湊尺寸，高效、輕盈、使用簡便。AVENTICS AS 系列通過簡化裝配和維護工作，確保了可靠性、安全性和高效性。
規格
結構特點預過濾器
組成部分預過濾器
接口G 1/2
過濾器氣孔直徑0.3 μm
額定流量Qn900 l/min
清除冷凝物全自動，無壓打開
小運行壓力1.5 bar
大運行壓力16 bar
低環境溫度-10 ?C
高環境溫度50 ?C
介質溫度小值-10 ?C
介質溫度大值50 ?C
介質壓縮空氣, 中性氣體
合格證書適合ATEX
ATEX適合ATEX
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級2 : - : 3
過濾器的集水杯容積49 cm3
濾清器濾芯可替換
建議的初級過濾5 μm
重量0.81 kg
透視玻璃配有可視玻璃
安裝位置垂直
結構特點可以組裝成塊
材料：外殼聚酰胺
材料 正面板丙烯腈合成材料
特點
該模塊化多功能系列產品可以融合各種功能
緊湊的尺寸節省了空間
減少能耗
質量輕
易于使用的設計
的安全組件，可靠又安全
簡化裝配，減少維護工作量




安沃馳AVENTICS精密的過濾器, 系列 AS2-FLC R412006045
AS2-FLC-G038-PBP-HO-00,01
AVENTICS AS2 系列是一款通用的模塊化多功能的氣源處理單元。該系列提供緊湊尺寸，高效、輕盈、使用簡便。AVENTICS AS 系列通過簡化裝配和維護工作，確保了可靠性、安全性和高效性。
規格
結構特點精密的過濾器
組成部分精密的過濾器
接口G 3/8
過濾器氣孔直徑0.01 μm
額定流量Qn350 l/min
清除冷凝物半自動，失壓開啟
小運行壓力1.5 bar
大運行壓力16 bar
低環境溫度-10 ?C
高環境溫度50 ?C
介質溫度小值-10 ?C
介質溫度大值50 ?C
介質中性氣體, 壓縮空氣
合格證書適合ATEX
ATEX適合ATEX
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級1 : - : 2
過濾器的集水杯容積12 cm3
濾清器濾芯可替換
建議的初級過濾0.3 μm
重量0.22 kg
安裝位置垂直
結構特點可以組裝成塊
氣杯PC材質的容器，配有PA材質的保護籃
材料：外殼聚酰胺
材料 正面板丙烯腈合成材料
特點
該模塊化多功能系列產品可以融合各種功能
緊湊的尺寸節省了空間
減少能耗
質量輕
易于使用的設計
的安全組件，可靠又安全
簡化裝配，減少維護工作量

安沃馳AVENTICS精密的過濾器, 系列 AS3-FLC R412007052
AS3-FLC-G012-SSS-AO-00,01
AVENTICS AS3 系列是一款通用的模塊化多功能的氣源處理單元。該系列提供緊湊尺寸，高效、輕盈、使用簡便。AVENTICS AS 系列通過簡化裝配和維護工作，確保了可靠性、安全性和高效性。
規格
結構特點精密的過濾器
組成部分精密的過濾器
接口G 1/2
過濾器氣孔直徑0.01 μm
額定流量Qn700 l/min
清除冷凝物全自動，無壓打開
小運行壓力1.5 bar
大運行壓力16 bar
低環境溫度-10 ?C
高環境溫度50 ?C
介質溫度小值-10 ?C
介質溫度大值50 ?C
介質壓縮空氣, 中性氣體
合格證書適合ATEX
ATEX適合ATEX
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級1 : - : 2
過濾器的集水杯容積49 cm3
濾清器濾芯可替換
建議的初級過濾0.3 μm
重量0.812 kg
透視玻璃配有可視玻璃
安裝位置垂直
結構特點可以組裝成塊
材料：外殼聚酰胺
材料 正面板丙烯腈合成材料
特點
該模塊化多功能系列產品可以融合各種功能
緊湊的尺寸節省了空間
減少能耗
質量輕
易于使用的設計
的安全組件，可靠又安全
簡化裝配，減少維護工作量



安沃馳AVENTICS調壓閥, 系列 NL2-RGS 0821302558
NL2-RGS-G014-GAH-MAN-100-SS
AVENTICS NL 系列氣源處理單元是適用于所有領域：作為單個部件或組氣源處理護單元，用于集中式或分散式壓縮空氣制備，緊湊型版本或強大型版本，用于高溫或低溫環境。該系列提供一套完整、可定制的壓縮空氣制備技術。包括將每個部件組合到產品系列中以實現所需功能的選項，可以根據應用要求調整部件。
規格
功能標準型壓力調節器
組成部分調壓閥
接口G 1/4
Qn =2000 l/min
壓力表帶手輪壓力表
安裝位置任意
調節器型號隔膜式調壓閥
壓力調節范圍 min.0.5 bar
壓力調節范圍 max.10 bar
小運行壓力0.5 bar
大運行壓力16 bar
低環境溫度-10 ?C
高環境溫度60 ?C
操作機械式
ATEX適合ATEX
合格證書適合ATEX
調整功能帶二次排氣
調節器型號可以組裝成塊
壓力輸送單的
介質壓縮空氣, 中性氣體
建議的初級過濾5 μm
介質溫度小值-10 ?C
介質溫度大值60 ?C
重量0.4 kg
材料：外殼壓鑄鋅

安沃馳AVENTICS調壓閥, 系列 AS2-RGS R412006107
AS2-RGS-G014-GAU-080
AVENTICS AS2 系列是一款通用的模塊化多功能的氣源處理單元。該系列提供緊湊尺寸，高效、輕盈、使用簡便。AVENTICS AS 系列通過簡化裝配和維護工作，確保了可靠性、安全性和高效性。
規格
功能標準型壓力調節器
組成部分調壓閥
接口G 1/4
Qn =2200 l/min
壓力表帶有壓力表
安裝位置任意
調節器型號隔膜式調壓閥
壓力調節范圍 min.0.5 bar
壓力調節范圍 max.8 bar
小運行壓力0.5 bar
大運行壓力16 bar
低環境溫度-10 ?C
高環境溫度50 ?C
操作機械式
ATEX適合ATEX
合格證書適合ATEX
調整功能帶二次排氣
調節器型號可以組裝成塊
壓力輸送單的
封閉方式，封閉類型鎖定式
封閉方式，封閉類型用于掛鎖
介質中性氣體, 壓縮空氣
介質溫度小值-10 ?C
介質溫度大值50 ?C
重量0.32 kg
特點
該模塊化多功能系列產品可以融合各種功能
緊湊的尺寸節省了空間
減少能耗
質量輕
易于使用的設計
的安全組件，可靠又安全
簡化裝配，減少維護工作量




安沃馳AVENTICS過濾器, 系列 NL4-FLS 0821303505
NL4-FLS-G012-SSS-AO-05,00
AVENTICS NL 系列氣源處理單元是適用于所有領域：作為單個部件或組氣源處理護單元，用于集中式或分散式壓縮空氣制備，緊湊型版本或強大型版本，用于高溫或低溫環境。該系列提供一套完整、可定制的壓縮空氣制備技術。包括將每個部件組合到產品系列中以實現所需功能的選項，可以根據應用要求調整部件。
規格
結構特點標準過濾器
組成部分過濾器
接口G 1/2
過濾器氣孔直徑5 μm
額定流量Qn4000 l/min
清除冷凝物全自動，無壓打開
小運行壓力1.5 bar
大運行壓力16 bar
低環境溫度-10 ?C
高環境溫度60 ?C
介質溫度小值-10 ?C
介質溫度大值60 ?C
介質中性氣體, 壓縮空氣
合格證書適合ATEX
ATEX適合ATEX
根據ISO 8573-1:2010 標準可達到的大壓縮空氣等級6 : 7 : -
過濾器的集水杯容積50 cm3
濾清器濾芯可替換
重量1.29 kg
透視玻璃配有可視玻璃
安裝位置垂直
結構特點可以組裝成塊
氣杯金屬容器，帶觀察窗口
材料：外殼壓鑄鋅
材料 正面板丙烯腈合成材料




安沃馳AVENTICS過濾器-調壓閥, 系列 AS2-FRE R412006221
AS2-FRE-G038-GAN-100-PBP-HO-25.00
AVENTICS AS2 系列是一款通用的模塊化多功能的氣源處理單元。該系列提供緊湊尺寸，高效、輕盈、使用簡便。AVENTICS AS 系列通過簡化裝配和維護工作，確保了可靠性、安全性和高效性。
規格
組成部分過濾器-調壓閥
接口G 3/8
額定流量Qn2600 l/min
過濾器氣孔直徑25 μm
清除冷凝物半自動，失壓開啟
小運行壓力1.5 bar
大運行壓力16 bar
低環境溫度-10 ?C
高環境溫度50 ?C
材料：外殼聚酰胺
密封件材料丙烯樹膠
合格證書適合ATEX
ATEX適合ATEX
壓力調節范圍 min.0.5 bar
壓力調節范圍 max.10 bar
封閉方式，封閉類型鎖定式
鎖定式用于掛鎖
結構特點一個整體的
結構特點可以組裝成塊
壓力輸送單的
安裝位置垂直
調節器型號隔膜式調壓閥
調整功能帶二次排氣
濾清器濾芯可替換
過濾器的集水杯容積28 cm3
特點
該模塊化多功能系列產品可以融合各種功能
緊湊的尺寸節省了空間
減少能耗
質量輕
易于使用的設計
的安全組件，可靠又安全
簡化裝配，減少維護工作量


安沃馳AVENTICSAVENTICS調壓閥, 系列 NL4-RGS-...-DS 0821302507
NL4-RGS-G012-GAN-MAN-100-DS
AVENTICS NL 系列氣源處理單元是適用于所有領域：作為單個部件或組氣源處理護單元，用于集中式或分散式壓縮空氣制備，緊湊型版本或強大型版本，用于高溫或低溫環境。該系列提供一套完整、可定制的壓縮空氣制備技術。包括將每個部件組合到產品系列中以實現所需功能的選項，可以根據應用要求調整部件。
規格
功能標準型壓力調節器
組成部分調壓閥帶連續供氣
接口G 1/2
Qn =9500 l/min
安裝位置任意
調節器型號隔膜式調壓閥
壓力調節范圍 min.0.5 bar
壓力調節范圍 max.10 bar
小運行壓力0.5 bar
大運行壓力16 bar
低環境溫度-10 ?C
高環境溫度60 ?C
操作機械式
ATEX適合ATEX
合格證書適合ATEX
調整功能帶二次排氣
調節器型號可以組裝成塊
壓力輸送兩側
帶連續供氣帶連續供氣
介質壓縮空氣, 中性氣體
建議的初級過濾5 μm
處于集成塊狀態的大壓力表-63 mm
介質溫度小值-10 ?C
介質溫度大值60 ?C
重量0.867 kg


安沃馳AVENTICS標準-噴霧潤滑器, 系列 AS3-LBS R412007231
AS3-LBS-G012-PBP-LA
AVENTICS AS3 系列是一款通用的模塊化多功能的氣源處理單元。該系列提供緊湊尺寸，高效、輕盈、使用簡便。AVENTICS AS 系列通過簡化裝配和維護工作，確保了可靠性、安全性和高效性。
規格
組成部分標準-噴霧潤滑器
壓縮空氣連接G 1/2
額定流量Qn8000 l/min
安裝位置垂直
小運行壓力0.5 bar
大運行壓力16 bar
低環境溫度-10 ?C
高環境溫度50 ?C
介質溫度小值-10 ?C
介質溫度大值50 ?C
介質中性氣體, 壓縮空氣
合格證書適合ATEX
ATEX適合ATEX
加油方式運行時的半自動加油, 手動加油
油霧器的集水杯容積80 cm3
氣杯PA材質的容器，配有PA金屬材質的保護籃
防護罩帶有保護杯
加油速度為每分鐘1000升1-2 滴
功能油霧潤滑器
功能可以組裝成塊
重量0.343 kg
材料：外殼聚酰胺
材料 正面板丙烯腈合成材料
密封件材料丙烯樹膠
材料 螺紋管套壓鑄鋅
特點
該模塊化多功能系列產品可以融合各種功能
緊湊的尺寸節省了空間
減少能耗
質量輕
易于使用的設計
的安全組件，可靠又安全
簡化裝配，減少維護工作量



安沃馳AVENTICS調壓閥, 系列 AS2-RGS R412006120
AS2-RGS-G038-GAN-100
規格
功能標準型壓力調節器
組成部分調壓閥
接口G 3/8
Qn =2700 l/min
安裝位置任意
調節器型號隔膜式調壓閥
壓力調節范圍 min.0.5 bar
壓力調節范圍 max.10 bar
小運行壓力0.5 bar
大運行壓力16 bar
低環境溫度-10 ?C
高環境溫度50 ?C
操作機械式
ATEX適合ATEX
合格證書適合ATEX
調整功能帶二次排氣
調節器型號可以組裝成塊
壓力輸送單的
封閉方式，封閉類型鎖定式
封閉方式，封閉類型用于掛鎖
介質壓縮空氣, 中性氣體
介質溫度小值-10 ?C
介質溫度大值50 ?C
重量0.248 kg
材料：外殼聚酰胺
特點
該模塊化多功能系列產品可以融合各種功能
緊湊的尺寸節省了空間
減少能耗
質量輕
易于使用的設計
的安全組件，可靠又安全
簡化裝配，減少維護工作量



安沃馳AVENTICS二位三通換向閥，電氣操作, 系列 AS3-SOV R412007269
AS3-SOV-G012-024
AVENTICS AS3 系列是一款通用的模塊化多功能的氣源處理單元。該系列提供緊湊尺寸，高效、輕盈、使用簡便。AVENTICS AS 系列通過簡化裝配和維護工作，確保了可靠性、安全性和高效性。
規格
操作電子
額定流量Qn4500 l/min
壓縮空氣 接口 出口G 1/2
小運行壓力2.5 bar
大運行壓力10 bar
工作電壓DC24 V
密封原理軟密封
ATEXATEX 中可選
連接類型管式連接
組成部分二位三通換向閥，電氣操作
可以組裝成塊可以組裝成塊
帶有導線盒的基礎閥門帶有先導閥的基礎閥
結構特點提動閥
低環境溫度-10 ?C
高環境溫度50 ?C
介質溫度  小值-10 ?C
介質溫度  大值50 ?C
介質中性氣體, 壓縮空氣
顆粒大小 max.25 μm
壓縮空氣 接口 人口G 1/2
壓縮空氣連接 排氣G 1/2
額定流量Qn 1 向 24500 l/min
額定流量 Qn 2 向 33200 l/min
功率 消耗 DC2 W
標準化電路接口ISO 15217
特點
該模塊化多功能系列產品可以融合各種功能
緊湊的尺寸節省了空間
減少能耗
質量輕
易于使用的設計
的安全組件，可靠又安全
簡化裝配，減少維護工作量



安沃馳AVENTICS調壓閥, 系列 AS3-RGS R412007109
AS3-RGS-G038-GAU-100
AVENTICS AS3 系列是一款通用的模塊化多功能的氣源處理單元。該系列提供緊湊尺寸，高效、輕盈、使用簡便。AVENTICS AS 系列通過簡化裝配和維護工作，確保了可靠性、安全性和高效性。
規格
功能標準型壓力調節器
組成部分調壓閥
接口G 3/8
Qn =4300 l/min
壓力表帶有壓力表
安裝位置任意
調節器型號隔膜式調壓閥
壓力調節范圍 min.0.5 bar
壓力調節范圍 max.10 bar
  小運行壓力0.5 bar
  大運行壓力16 bar
  低環境溫度-10 ?C
  高環境溫度50 ?C
操作機械式
ATEX適合ATEX
合格證書適合ATEX
調整功能帶二次排氣
調節器型號可以組裝成塊
壓力輸送單的
封閉方式，封閉類型鎖定式
封閉方式，封閉類型用于掛鎖
介質中性氣體, 壓縮空氣
介質溫度  小值-10 ?C
介質溫度  大值50 ?C
重量0.6 kg
特點
該模塊化多功能系列產品可以融合各種功能
緊湊的尺寸節省了空間
減少能耗
質量輕
易于使用的設計
的安全組件，可靠又安全
簡化裝配，減少維護工作量



安沃馳AVENTICS二位三通截止閥R412006260
AS2-SOV-G014-MAN
AVENTICS AS2 系列是一款通用的模塊化多功能的氣源處理單元。該系列提供緊湊尺寸，高效、輕盈、使用簡便。AVENTICS AS 系列通過簡化裝配和維護工作，確保了可靠性、安全性和高效性。
規格
操作機械式
壓縮空氣 接口 出口G 1/4
小運行壓力0 bar
大運行壓力16 bar
操作元件管狀端頭
密封原理軟密封
合格證書適合ATEX
ATEX適合ATEX
結構特點提動閥
封閉方式，封閉類型鎖定式
封閉方式，封閉類型用于掛鎖
低環境溫度-10 ?C
高環境溫度50 ?C
介質溫度小值-10 ?C
介質溫度大值50 ?C
介質壓縮空氣, 中性氣體
顆粒大小 max.25 μm
壓縮空氣接口型號內螺紋
壓縮空氣 接口 人口G 1/4
壓縮空氣連接 排氣G 1/4
額定流量Qn 1 向 22000 l/min
額定流量 Qn 2 向 3380 l/min
重量0.206 kg
材料：外殼聚酰胺
密封件材料丙烯樹膠
特點
該模塊化多功能系列產品可以融合各種功能
緊湊的尺寸節省了空間
減少能耗
質量輕
易于使用的設計
安全組件，可靠又安全
簡化裝配，減少維護工作量




安沃馳AVENTICS過濾器-調壓閥, 系列 AS3-FRE R412007208
AS3-FRE-G038-GAU-080-SSS-AC-05.00
AVENTICS AS3 系列是一款通用的模塊化多功能的氣源處理單元。該系列提供緊湊尺寸，高效、輕盈、使用簡便。AVENTICS AS 系列通過簡化裝配和維護工作，確保了可靠性、安全性和高效性。
規格
組成部分過濾器-調壓閥
接口G 3/8
額定流量Qn5100 l/min
過濾器氣孔直徑5 μm
清除冷凝物全自動，無壓關閉
壓力表帶有壓力表
小運行壓力1.5 bar
大運行壓力16 bar
低環境溫度-10 ?C
高環境溫度50 ?C
材料：外殼聚酰胺
密封件材料丙烯樹膠
合格證書適合ATEX
透視玻璃配有可視玻璃
ATEX適合ATEX
壓力調節范圍 min.0.5 bar
壓力調節范圍 max.8 bar
封閉方式，封閉類型鎖定式
鎖定式用于掛鎖
結構特點一個整體的
結構特點可以組裝成塊
壓力輸送單的
安裝位置垂直
調節器型號隔膜式調壓閥
調整功能帶二次排氣
特點
該模塊化多功能系列產品可以融合各種功能
緊湊的尺寸節省了空間
減少能耗
質量輕
易于使用的設計
安全組件，可靠又安全
簡化裝配，減少維護工作量

安沃馳AVENTICS精密調壓閥, 系列 NL4-RGP 0821302513
NL4-RGP-G012-GAN-MAN-100-SS
AVENTICS NL 系列氣源處理單元是適用于所有領域：作為單個部件或組氣源處理護單元，用于集中式或分散式壓縮空氣制備，緊湊型版本或強大型版本，用于高溫或低溫環境。該系列提供一套完整、可定制的壓縮空氣制備技術。包括將每個部件組合到產品系列中以實現所需功能的選項，可以根據應用要求調整部件。
規格
功能精密型壓力調節器
組成部分精密調壓閥
接口G 1/2
Qn =6000 l/min
安裝位置任意
調節器型號隔膜式調壓閥
壓力調節范圍 min.0.5 bar
壓力調節范圍 max.10 bar
小運行壓力0.5 bar
大運行壓力16 bar
低環境溫度-10 ?C
高環境溫度60 ?C
操作機械式
ATEX適合ATEX
合格證書適合ATEX
調整功能帶二次排氣
調節器型號可以組裝成塊
壓力輸送單的
自通風耗用量 qv 大2.6 l/min
介質壓縮空氣, 中性氣體
建議的初級過濾5 μm
介質溫度小值-10 ?C
介質溫度大值60 ?C
重量0.867 kg
材料：外殼壓鑄鋅

安沃馳AVENTICS拉桿氣缸ISO 15552, 系列 TRB 0822340001
TRB-DA-032-0025-0122111100000000000000-B
安沃馳 TRB 系列 (ISO 15552) 氣缸經常用于需要重型氣缸的行業，如木材與鋁材、鋼鐵與汽車、重型機械和采礦等等。
規格
標準ISO 15552
活塞- φ32 mm
行程25 mm
實用原則雙作用式
緩沖氣動
緩沖可調節的
磁性銷釘帶磁性活塞
合格證書ATEX 中可選
ATEXATEX 中可選
防塵圈材料聚氨酯
確定活塞推力的壓力6,3 bar
縮回運動的活塞力435 N
伸出運動的活塞力505 N
低環境溫度-20 ?C
高環境溫度80 ?C
小運行壓力1.5 bar
大運行壓力10 bar
接口G 1/8
活塞桿螺紋M10x1,25
緩沖長度16.5 mm
緩沖能量4.8 J
重量 0 mm行程0.46 kg
重量 10 mm行程0.024 kg
大行程1600 mm
介質溫度小值-20 ?C
特點
提供 32 mm 至 125 mm 直徑的活塞
氣動緩沖
附加彈性緩沖
提供多種刮刀模塊
您可以利用模塊系統隨時更換氣缸上的刮刀，并能大大減少保養周期
配置器中提供各種變型和配件

安沃馳AVENTICS二位五通換向閥, 系列 TC15 0820058211
TC15-5/2XX-SR-024DC-I-M8X1_4P-SGL
規格
操作電子
額定流量Qn1500 l/min
換向原理5/2
壓縮空氣 接口 出口G 1/4
小運行壓力3 bar
大運行壓力10 bar
工作電壓DC24 V
電壓偏差 DC-10% / 10%
手動控制裝置鎖定式
電氣連接 類型多芯插頭
電氣連接 尺寸M8
電氣連接 極數4-針
操作元件單線圈
密封原理軟密封
先導內部
預控閥的寬度15 mm
閥門結構形式滑閥，正重疊
連接類型管式連接
復位裝置帶彈簧復位
控制壓力小3 bar
大控制壓力10 bar
低環境溫度-10 ?C
高環境溫度50 ?C
介質溫度小值-10 ?C
介質溫度大值50 ?C

安沃馳AVENTICS三位五通換向閥, 系列 CD02-AL 0820039945
CD02-5/3PC-NONE
規格
額定流量Qn250 l/min
換向原理5/3
結構中位增壓
壓縮空氣 接口 出口VDMA 02底板
小運行壓力2.2 bar
大運行壓力10 bar
電氣連接2
電氣連接 類型多芯插頭
電氣連接 尺寸ISO 15217, C 型
密封原理軟密封
先導外部的
標準ISO 15407-1
預控閥的寬度15 mm
閥門結構形式滑閥，正重疊
組合原理（閉鎖原理）底板原理
連接類型底板連接
壓縮空氣 接口 人口VDMA 02底板
壓縮空氣連接 排氣VDMA 02底板
壓縮空氣連接 先導 排氣VDMA 02底板
帶有導線盒的基礎閥門不帶先導閥的基閥
尺寸18 mm
控制壓力小2.2 bar
大控制壓力10 bar
低環境溫度0 ?C
高環境溫度50 ?C
特點
尺寸為 18 mm 的標準化閥門系統
靈活且功能強大
通過在線配置器輕松靈活地進行特定個性化配置
可以組合 CD01-PA 使用

安沃馳AVENTICSAVENTICS 二位五通換向閥, 系列 IS12, 尺寸1 0820024004
ED 5/2 ISO1 110/50
規格
額定流量Qn1060 l/min
換向原理5/2
壓縮空氣 接口 出口按照標準ISO 5599-1制造的接地板
小運行壓力2 bar
大運行壓力10 bar
工作電壓 AC110 V
工作電壓 AC110 V
電壓偏差AC 50 Hz-10% / 10%
電壓偏差AC 60 Hz-10% / 10%
手動控制裝置鎖定式
電氣連接 類型多芯插頭
電氣連接 尺寸EN 175301-803, A型
操作元件單線圈
密封原理軟密封
先導內部
標準ISO 5599-1
預控閥的寬度30 mm
閥門結構形式滑閥，正重疊
組合原理（閉鎖原理）單重底板原理
連接類型底板連接
復位裝置帶空氣彈簧復位
壓縮空氣 接口 人口按照標準ISO 5599-1制造的接地板
壓縮空氣連接 排氣按照標準ISO 5599-1制造的接地板
壓縮空氣連接 控制接口 輸入按照標準ISO 5599-1制造的接地板
壓縮空氣連接 先導 排氣按照標準ISO 5599-1制造的接地板
特點
Qn 大為 2500 l/min
電氣控制
氣動控制
寬度：42 mm、56 mm

安沃馳AVENTICS三位五通換向閥, 系列 IS12, 尺寸1 0820027275
DISTRIBUTEUR ELECT ISO1 DVV3 5/3
安沃馳 IS12 系列符合 ISO 5599-1 閥門標準。該系列提供 IOS1 和 2 尺寸、帶 Form A 或中心 M12 連接器的電氣受控 ISO 閥門。
規格
額定流量Qn880 l/min
換向原理5/3
結構中位封閉
壓縮空氣 接口 出口按照標準ISO 5599-1制造的接地板
小運行壓力2.5 bar
大運行壓力10 bar
工作電壓DC24 V
電壓偏差 DC-10% / 10%
手動控制裝置按鈕式
電氣連接 類型多芯插頭
電氣連接 尺寸M12
電子連接3-針
操作元件雙線圈
密封原理軟密封
先導內部
標準ISO 5599-1
預控閥的寬度15 mm
閥門結構形式滑閥，正重疊
組合原理（閉鎖原理）單重底板原理
連接類型底板連接
壓縮空氣 接口 人口按照標準ISO 5599-1制造的接地板
壓縮空氣連接 排氣按照標準ISO 5599-1制造的接地板
壓縮空氣連接 控制接口 輸入按照標準ISO 5599-1制造的接地板
壓縮空氣連接 先導 排氣按照標準ISO 5599-1制造的接地板
功率 消耗 DC0.35 W
特點
Qn 大為 2500 l/min
電氣控制
氣動控制
寬度：42 mm、56 mm

AVENTICS波紋管式氣缸1923061000
