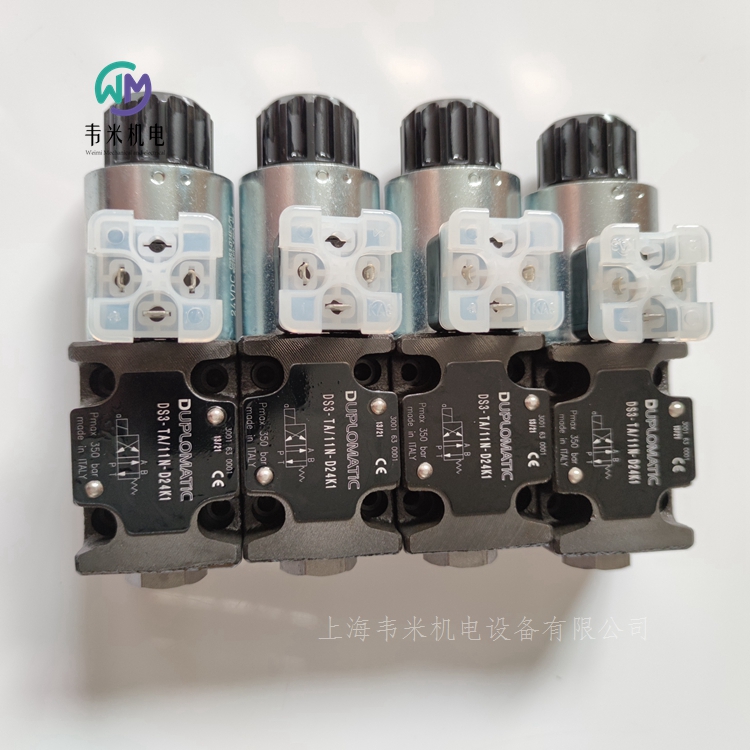

DUPLOMATIC電磁閥DS3-TA/11N-D24K1，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

意大利迪普馬DUPLOMATIC電磁閥DS3系列
板式安裝
ISO 4401-03 (CETOP 03)
高工作壓力 350 bar
大流量 100 l/min
直動式底板安裝方向控制閥，底板安裝面符合ISO 4401(CETOP RP121H) 標準。
該閥提供三通或四通設計，可分為2位和3位，并且具有各種可互換的閥芯。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。采用了帶有可互換線圈的濕式電磁鐵。
該閥可采用直流或者交流電磁鐵。直流電磁鐵也可采用交流供電。但需使用帶橋式整流器的插頭。
DS3直流電磁鐵閥還以可提供平穩換向類型。
直流電磁鐵閥還可以提供鋅鎳鍍層，確?？果}霧能力達600小時。
除了標準的手動應急操作之外，還可提供手柄式、推進式、保護罩式以及機械制動式等各種形式。
工作極限
不同閥芯機能的流量限制和工作壓力之間的關系。數據測量按照 ISO 6403 標準，電磁鐵工作溫度為額定溫度，供應電壓為額定電壓90%測得。并且使用了粘度為 36 cSt的礦物液壓油，在溫度為50 ?C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。
電磁鐵
電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。內部與回油管路油液接觸，保證了散熱效果。
線圈通過螺紋環固定在鐵芯上，可作360?旋轉，以適應可用的安裝空間。
直流電磁閥電流和功率消耗
表中列出了不同型號直流線圈的電流和功耗值。采用交流電（50或者 60 Hz）供電時，需通過整流電路實現，可使用帶橋式整流的“D”型插頭。 但需要考慮功率極限的下降。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可以通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的 值。如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
意大利迪普馬DUPLOMATIC電磁閥訂貨型號：
DS3-TA23/11N-SD24K1
DS3-TA/11N-D24K1
DS3-TA/11N-A110K1
DS3-TA/11N-A230K1
DS3-TA02/11N-D24K1
DS3-TB/11N-D24K1
DS3-TB02/11N-SD24K1
DS3-TB02/11N-SD28K1
DS3-RK/11N-D24K1
DS3-RK/11N-A230K1
DS3-RK/11N-D220K1
DS3-RK/11N-A110K1
DS3-RSA4/11N-A00
DS3-S1/11N-A110K1
DS3-S1/11N-D24K1
DS3-S1/11V-SD24K7/W7
DS3-S2/11N-D24K1
DS3-S2/11N-A230K1
DS3-S3/11N-A110K1
DS3-S3/11N-A230K1
DS3-S3/11N-SD28K1
DS3-S3/11N-D24K1
DS3-S3/11N-D24K1/CM
DS3-S3/11N-D220K1
DS3-S4/11N-D24K1
DS3-S4/11N-A110K1
DS3-S4/11N-A230K1
DS3-SA2F/13N-D24K1/F
DS3-SA2/11N-D24K1
DS3-SA2/11N-A110K1
DS3-SA2/11N-A230K1

迪普馬DUPLOMATIC液壓元件產品：
GP外嚙合齒輪泵
1P外嚙合齒輪泵
IGP內嚙合齒輪泵
DFP定排量葉片泵
PVD變量葉片泵
PVA變量葉片泵
VPPM軸向柱塞變量泵
VPPL軸向變量柱塞泵（中壓)
DSE3直動式電液比例方向閥
DSE3G數字集成式電液比例方向閥
DXJ3帶集成放大器的電液伺服閥
DXJ5帶集成放大器的電液伺服閥
RPCED1直動式比例流量閥
RPCED1-*-T3直動式三通比例流量閥
RPCER1直動式位置反饋比例流量閥
RPCE2-*先導式比例流量閥
RPCE07先導式比例流量、壓力控制閥
RPCE3-*先導式比例流量閥
RPCE08先導式比例流量、壓力控制閥
CRE直動式比例壓力閥，插裝式
PRED3直動式電液比例壓力閥
PRED3G數字集成式電液比例壓力閥
PRED3J閉環數字集成式電液比例壓力閥
PRE先導式比例壓力閥
PRE*G數字集成式先導型電液比例壓力閥
PRE*J閉環數字集成式先導型電液比例壓力閥
MZE先導式比例減壓閥
PM*壓力控制閥、流量控制閥和方向閥安裝板
P2*疊加式安裝板
P2A*L側面油口多級板
P2X*M底部油口多級板
P4D*疊加式安裝板
RM4*-MP帶溢流閥安裝板
P4D-RQM5帶溢流閥和電磁卸荷閥疊加式安裝板
PE端板
EPA-M**電子控制單元，適用于開環比例閥
EPR-P1電子控制單元，適用于壓力反饋比例閥,導軌安裝型
UEIK-1*電子控制單元，適用于開環單電磁比例閥，歐版式
UEIK-11RS電子控制單元，適用于位置反饋單電磁比例閥，歐版式
UEIK-2*電子控制單元，適用于開環雙電磁比例閥，歐版式
UEIK-21RS電子控制單元，適用于位置反饋雙電磁比例閥，歐版式
UEIK-2*RL電子控制單元，適用于開環雙電磁比例閥，歐版式
PSC安裝架，適用于歐版式電子控制單元
MCD直動式溢流閥
MRQ先導式溢流閥
PBM3背壓閥
MZD直動式三通減壓閥
MSD直動式順序閥
MERS節流閥
MVR直動式單向閥
MVR-RS/P直動式單向閥，帶節流器
MVPP先導式單向閥
RPC1*/M流量控制閥
RQ4M先導式溢流閥
Z4M先導式減壓閥
SD4M直動式順序閥
ERS4M節流閥
VR4M直動式單向閥
VPP4M先導式單向閥
RPC1*/4M流量控制閥
PRM7先導式溢流閥
PZM7減壓閥
QTM7節流閥
CHM7先導式單向閥
VR*-I單向閥插裝式
VD*-W單向閥
VR*-P單向閥板式
VP*-P*-MU液控單向閥
CFP進油閥
LOGICELEMENTS邏輯元件
DS3電磁方向控制閥
MD1L緊湊型電磁方向控制閥
MD1JB電磁方向控制閥
MDD44電磁方向控制閥
MD1K-E*P4K防爆型電磁方向控制閥
DS5電磁方向控制閥
DS5JB電磁方向控制閥
DD44電磁方向控制閥
E*P4先導式電液換向閥
DSP7先導式電液換向閥
DSP10電磁或液壓先導控制換向閥
MD1M-DS5M-E*P4M帶監測功能的電磁方向控制閥
DT03膜片式電磁方向控制閥
MDT膜片式電磁方向控制閥
EC電氣插頭
ECL電磁換向控制裝置
RS*雙向節流閥
RSN*單向流量控制閥
RPC1壓力及溫度補償流量閥
RPC1-T3三通壓力和溫度補償流量閥
RPC*壓力和溫度補償流量閥
RPC*-T3三通壓力和溫度補償流量控制閥
CP1R*-W轉輪式快慢切換閥
K4WA/C行程調速閥
FSI吸油濾油器
FST密封法蘭式吸油濾油器
FRT板式回油濾油器，裝在油箱上
FRC回油濾油器，裝在油箱頂部或者回路中
FPH壓力濾油器，管路安裝
FPM中壓濾油器，管路安裝
FPHM高壓濾油器
M63壓力表
PS柱塞式壓力繼電器
PTH壓力傳感器
MRQA溢流閥適用于帶蓄能器回路
RQ**-P溢流閥適用于帶蓄能器回路
RQ*M*-P自動卸荷閥或電磁卸荷閥
Z*P減壓閥
SUTX-P順序閥/卸荷閥/背壓閥/平衡閥
ZC*平衡閥
CR直動式壓力控制閥
CRQ先導式壓力控制閥
CD1-W直動式壓力控制閥
RM*-W壓力控制閥
RQ5-W溢流閥
RQM5-W電磁控制溢流閥具有卸載和壓力選擇功能
RQ*-P溢流閥
RQM*-P電磁溢流閥具有卸載和壓力選擇功能

意大利迪普馬DUPLOMATIC流量控制閥RPC*
帶壓力及溫度補償
板式安裝
RPC2 ISO 6263-06 (CETOP 06)
RPC3 ISO 6263-07 (CETOP 07)
RPC* 型閥是一種帶壓力和溫度補償的流量控制閥。
通過旋轉帶有刻度的調節旋鈕，來改變節流口的開口大小從而調節流量。調節旋鈕可用螺釘鎖緊在任意位置。
流量調整通過調節旋鈕實現，可轉動圈數為6圈，由轉數指示器顯示。根據需要，也可選用旋轉圈數為1圈的閥，其型號為RPC*/M。
技術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
RPC2系列
大工作壓力    320bar
單向閥開啟壓力  0,5bar
小壓差（E-U）10bar
大控制流量  22 - 38 -70 l/min
小控制流量  0,050l/min
重量  3,6kg
RPC3系列
大工作壓力 250bar
單向閥開啟壓力  0,5bar
小壓差（E-U）12bar
大控制流量 100 - 150l/min
小控制流量 0,120 l/min
重量  7,8kg
環境溫度范圍 -20 / 50?C
油液溫度范圍 -20 / 80?C
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級 根據 ISO 4406:1999 等級 20/18/15
推薦油液粘度  25cSt
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
壓力補償
該閥串接了2個節流口，一個節流口的開口度可以通過旋鈕調節；二個節流口的先導控制分別來自于一個節流口的上游和下游壓力，從而始終保持可調節流口前后的壓差恒定。在這種情況下，當閥的進出口壓差為大值時，閥的流量值保持恒定，且誤差在大控制流量的? 3%范圍內。
溫度補償
在一個節流口處裝有一個溫度敏感器件，當油液粘度因溫度變化而變化時，通過它來感應溫度變化，并調節閥芯位置來保持流量恒定。設定流量的波動范圍在閥大可控流量的? 2,5%之間。
反向自由流動
RPC*型閥根據需要可訂購集成單向閥形式，允許油液反向自由流動。此時閥的型號為RPC*-CT。
行程補償
為了避免油液剛開始進入執行機時發生速度突變，RPC型閥可帶有專門的調節器來控制行程補償，以預防不可控制的運動發生。在訂貨型號上增加RC來表明需要行程補償調節器。
意大利迪普馬DUPLOMATIC流量控制閥：
RPC2-CTS/31


意大利迪普馬DUPLOMATIC三通流量控制閥RPC1-T3
帶壓力及溫度補償
板式安裝ISO 6263-03
 高工作壓力 250 bar
該閥為帶溫度及壓力補償的三通流量控制閥，用于控制進入執行機構的流量和泄油，當流量大于系統要求，而不是系統壓力達到溢流閥設定值時，多余流量流回油箱。
流量調整通過調節旋鈕實現，其轉動圈數為3圈，轉數可由指示器顯示。根據需要，也可以選用旋轉圈數為1圈的閥，其型號為RPC1*/M。 — 在調節范圍內，調節旋鈕可由鎖緊螺釘鎖定在任意位置。
術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
大工作壓力 250bar
小壓差（A-B） 12bar
單向閥開啟壓力 0,5bar
小控制流量 1 - 4 - 10 - 16 - 22l/min
小控制流量（對于流量1l/min和4l/min）0,035l/min
自由流動方向大流量 40l/min
環境溫度范圍 -20 / 50℃
油液溫度范圍 -20 / 80?C
油液粘度范圍 10 ? 400cSt
油液允許的污染等級 根據 ISO 4406:1999等級 20/18/15
油液允許的高污染等級（流量小于0,5 l/min）根據 ISO 4406:1999 等級 18/16/13
推薦油液粘度 25cSt
重量  1.5kg
旋鈕調節圈數
RPC1  3圈
RPC1-*/M  1圈
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。
壓力補償
該閥串接了2個節流口，一個節流口的開口度可通過旋鈕調節；二個節流口的先導控制分別來自于一個節流口的上游和下游壓力，從而始終保持可調節流口前后的壓差恒定。在這種情況下，當閥的進出口壓差為 大值時，閥的流量值保持恒定，且誤差在 大控制流量的? 2%范圍內。
溫度補償
該閥溫度補償的獲得是基于油液通過薄壁節流口，其流量變化不受油液粘度變化影響的原理。在控制流量小于0.5L/min且溫差在50 ?C時，實際流量值比設定流量值增加約13%。在大流量情況時，在上述相同溫差下，實際流量比 大控制流量增加約4%。

意大利迪普馬DUPLOMATIC雙向節流閥RS*
序列號 30
螺紋油口
插裝式
 RS* 和 RS*-I 型閥是一種用于管路安裝的節流閥，它可直接安裝在管路中，或通過螺紋插裝孔安裝在集成塊上。
轉動圓柱形閥內的錐形節流閥桿來調節流量，具有良好的流量調整線性度。
在完全關閉狀態下具有良好的密封性能，因此也可作為流量關斷閥使用。
供貨時該閥裝有調節旋鈕，可以按照工作要求通過調節螺釘來使調節旋鈕鎖定在任意位置。
閥型號 RS2
油口螺紋尺寸BSP  1/4”
公稱流量 15l/min
重量 0.2kg
環境溫度范圍-20 / 50 ?C
油液溫度范圍-20 / 80 ?C
油液粘度范圍10 ? 400 cSt
油液允許的高污染等級 根據 ISO 4406:1999 等級 20/18/15
推薦油液粘度25 cSt
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
意大利迪普馬DUPLOMATIC雙向節流閥訂貨型號：
RS2/30


意大利迪普馬DUPLOMATIC法蘭式回油過濾器FRT
安裝于油箱上
序列號 10
 高工作壓力 3 bar
FRT型過濾器是一種安裝于油箱蓋上的法蘭式安裝過濾器；進油口位于過濾器的端部，為BSP螺紋，易于安裝。
過濾器觀測蓋板由三個或四個螺釘固定，易于維護和保養。濾芯也由螺釘固定，可方便與濾筒一起拆卸移除。這樣，我們可以通過更換濾芯來清理過濾器殼體中的雜質。
濾芯由高效過濾材料制成，可以容納大量油液污染物?？商峁┤N不同的過濾精度：
F10 = 10 ?m 絕對 (β10 > 100) - ISO 4406:1999 等級 18/16/13
F25 = 25 ?m 絕對 (β25 > 100) - ISO 4406:1999 等級 19/17/14
P10 = 10 ?m 額定 (β10 > 2) - ISO 4406:1999 等級 21/19/16
FRT型過濾器一般都帶有旁通閥。
所有FST型過濾器都可安裝電子式或可視式阻塞指示器，需單獨訂購。
過濾器型號 FRT-TB200
油口尺寸2”BSP
重量 4.1kg
流量 （標示） 430l/min
 大工作壓力 3bar
濾芯破裂壓差 3bar
旁通閥開啟壓差  1,7(?10 %) bar
環境溫度范圍 -25 / 50?C
油液溫度范圍 -25 / 110?C
油液粘度范圍 10 - 400cSt
選擇過濾器規格時，必須保證在公稱流量條件下，過濾器壓差小于0.5bar。通過過濾器的總壓差為油液經過過濾器殼體的壓差和經過濾芯壓差之和。
過濾器型號 FRTE - 200
意大利迪普馬DUPLOMATIC過濾器濾芯訂貨型號：
FRTE200F25S/10N

迪普馬DUPLOMATIC柱塞式壓力繼電器PS系列
高工作壓力 650 bar
大壓力調節范圍 35 - 140 - 350 - 630 bar
PS* 柱塞型壓力繼電器是一種電液式壓力開關。當工作壓力達到設定值時，其內部的電氣觸點閉合。
管路壓力作用于柱塞，而柱塞的另一端直接承受來自于彈簧的負載。彈簧力可由調整旋鈕進行調整設定。 當管路壓力達到設定值時，柱塞運動并使微動開關閉合。
該壓力繼電器可提供4種壓力調節范圍， 高調節壓力從35 bar到 630 bar。安裝方式有板式安裝或1/4” BSP 螺紋口連接。
標準訂貨包含調節旋鈕和壓力刻度。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。
對于HFDR 油液，使用FPM 密封（代號V）。
若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
安裝
在不影響其正常工作的條件下，該壓力繼電器可按任意方向安裝。確保在使用時液壓回路中沒有空氣。
PSP板式安裝型壓力繼電器可用螺栓緊固在安裝平面上，要求該安裝平面的平面度和粗糙度不低于圖中所標注的等級。若未達到其 小值，繼電器與安裝面間容易產生泄漏。
疊加式安裝底板
PSP型壓力繼電器可疊加安裝在符合ISO 4401-03 （CETOP 03 ）標準的安裝底板上，代碼為1950611和1950621。
代碼1950611的安裝底板可實現壓力繼電器與油口A和/或 B的連接，這取決于螺釘的安裝位置。代碼1950621的安裝底板可連接壓力繼電器與P口。
意大利迪普馬DUPLOMATIC壓力開關訂貨型號：
PSP2/21N-K1/K
PSP4/21N-K1/K
PSP6/21N-K1/K
PSP8/21N-K1/K
PST2/21N-K1/K
PST4/21N-K1/K
PST6/21N-K1/K
PST8/21N-K1/K

意大利迪普馬DUPLOMATIC直動式壓力控制閥CR
序列號 22
插裝式
高工作壓力 350 bar
大流量 50 l/min
CR型閥是一種插裝式直動型壓力控制閥，它可安裝在符合D-10B閥座孔的集成塊或閥板上。
該閥通常用于控制液壓回路的大壓力，也可用于限制液壓油缸（馬達）運動變化過程中產生的峰值壓力。
該閥具有5種不同的壓力調整范圍，大壓力 350 bar。
作用到該閥上的回路壓力與彈簧力相平衡。當達到設定的壓力時，該閥打開，多余油液通過T口直接回油箱。
可通過調整螺釘設定壓力。通常使用沉頭內六角螺釘形式，同時裝有鎖緊螺母和大調節限位器。
大工作壓力  350bar
大流量 50l/min
環境溫度范圍  -20 / 50?C
油液溫度范圍  -20 / 80?C
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級 根據ISO 4406：1999 等級 20/18/15
推薦油液粘度  25cSt
重量  0,16kg
表面鍍鋅處理 Fe // Zn 8 // B EN 12329
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封(代號N)。對于HFDR油液，使用FPM密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
意大利迪普馬DUPLOMATIC插裝式溢流閥
CR3/22N
CR5/22N
CR6/22N
CR4/22N


迪普馬DUPLOMATIC先導式壓力控制閥CRQ
插裝式
高工作壓力 350 bar
大流量 100 l/min
工作原理
-CRQ型閥是一種插裝式先導壓力控制閥，它可以安裝在符合D-10C 閥座孔的集成塊或閥塊上。
-該閥通常用于控制液壓回路壓力，在壓力接近設定值時，仍然能使泵在滿流量下工作。
-可提供4種不同的壓力調整范圍，大壓力 350 bar。 -該閥包括一個平衡型主閥芯和一個先導閥。主閥芯通常處于關閉狀態，當回路壓力超過由先導閥設定的值時，主閥芯打開，油液通過T口直接回油箱。
-可通過調整螺釘設定壓力。通常使用沉頭內六角螺釘，同時裝有鎖緊螺母和大調節限位器。
技術參數 （在油溫 50?C，油液粘度 36 cSt條件下測得）
大工作壓力  350bar
大流量 100 l/min
環境溫度范圍  -20 / 50?C
油液溫度范圍  -20 / 80?C
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級 根據ISO 4406：1999 等級 20/18/15
推薦油液粘度  25cSt
重量  0,16kg
表面鍍鋅處理 Fe // Zn 8 // B  EN 12329
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。
意大利迪普馬DUPLOMATIC插裝式溢流閥訂貨型號：
CRQ3/12
CRQ4/12
CRQ5/12
CRQ6/12

意大利迪普馬DUPLOMATIC安裝板帶溢流閥RM4*-MP系列
螺紋油口
高工作壓力 350 bar
大流量 100 l/min
-RM4*-MP系列安裝板裝有溢流閥，T口為螺紋油口。
-該安裝板在動力單元上作為安裝板P2D和P4D的安裝面使用。
-可提供四種壓力調節范圍，高至350 bar。 -通常供貨時帶沉頭內六角調節螺釘，鎖緊螺母和大調節限制裝置。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封。對于HFDR 油液，使用FPM 密封（代號V）。當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。
意大利迪普馬DUPLOMATIC板式溢流閥訂貨型號：
RM4-210-MP/40N

意大利迪普馬DUPLOMATIC溢流閥RQ*-P
序列號 41
板式安裝
RQ3-P ISO 6264-06 (CETOP R06)
RQ5-P ISO 6264-08 (CETOP R08)
RQ7-P ISO 6264-10 (CETOP R10)
該閥是一種先導式溢流閥，主閥采用圓柱閥芯和錐密封。
板式安裝符合ISO 6264（CETOP RP 121H）標準。
可使用X口作為遠程先導口（見液壓符號表）。
RQ*-P型閥可在系統壓力接近溢流閥設定值時，允許泵全流量通過。
寬大油道可以減小壓降，提高能效。
RQ3-P系列
大工作壓力  350bar
大流量  200l/min
環境溫度范圍  -20 / 50?C
油液溫度范圍  -20 / 80?C
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級 根據 ISO 4406:1999 等級 20/18/15
推薦油液粘度  25cSt
重量  3,5kg
RQ5-P系列
大工作壓力  350bar
大流量  400l/min
環境溫度范圍  -20 / 50?C
油液溫度范圍  -20 / 80?C
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級 根據 ISO 4406:1999 等級 20/18/15
推薦油液粘度  25cSt
重量  4.3kg
RQ7-P
大工作壓力  350bar
大流量  500l/min
環境溫度范圍  -20 / 50?C
油液溫度范圍  -20 / 80?C
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級 根據 ISO 4406:1999 等級 20/18/15
推薦油液粘度  25cSt
重量  6.5kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。
調節旋鈕
RQ型閥可選配SICBLOC調整旋鈕，操作時，應按下旋鈕并旋轉。若需要，訂貨型號增加選項M。
意大利迪普馬DUPLOMATIC溢流閥訂貨型號：
RQ3-P5/41
RQ3-P5/M/41
RQ3-P6/41
RQ5-P5/41
RQ5-W5/41
RQ5-P6/41
RQ7-P5/41
RQ7-P6/41

意大利迪普馬DUPLOMATIC先導式溢流閥MRQ系列
疊加式ISO 4401-03 (CETOP 03)
高工作壓力 350 bar
大流量 75 l/min
MRQ疊加式閥是一種先導式溢流閥，其安裝面尺寸符合ISO4401 （CETOP?RP 121H）標準。
該閥可通過螺釘或螺栓與其它安裝面尺寸符合ISO 4401-03（CETOP 03）標準的閥組合成疊加閥組，無需油管連接。
該閥根據型號的不同可對單路壓力進行單個調整，也可對兩路壓力同時進行調整，可提供4種不同的壓力調整范圍。
該閥通常用作液壓回路壓力限制元件。
通常供貨時帶六角調整螺釘，鎖緊螺母和大調整限位裝置。
液壓功能
-“SP”： 控制管路P的壓力，T口泄油
-“SAT”：控制管路A的壓力，T口泄油
-“SBT”：控制管路B的壓力，T為排油口
-“DT”：控制管路A和B的壓力，T口泄油
-“D”：控制管路A和B的壓力，互為泄油口
-“SB”：控制管路B的壓力，A口泄油
技術參數 （在油溫50?C，油液粘度 36 cSt條件下測得）
大工作壓力  350bar
控制管路和自由管路大流量  75l/min
環境溫度范圍  -20...50℃
油液溫度范圍  -20...80℃
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級  根據 ISO 4406:1999等級 20/18/15
推薦油液粘度  25cSt
重量：
MRQ-SP / MRQ-SAT / MRQ-SBT / MRQ-SB   1.4kg
MRQ-DT / MRQ-D  2.1kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液，使用FPM密封（代號V）。若使用其他油液，例如HFA、HFB、HFC等，請咨詢我們的技術部門。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
意大利迪普馬DUPLOMATIC溢流閥訂貨型號：
MRQ4-SP/51
MRQ5-SP/51
MRQ6-SP/51

DUPLOMATIC電磁閥DS3-TA/11N-D24K1
