滑動摩擦磨損試驗儀北京廠家主要配置及附件：（計算機控制）

1、試驗主機一臺

2、高精度扭矩傳感器一只

3、計算機數據采集卡一塊

4、計算機一臺（品牌）

5、彩色激光噴墨打印機一臺

6、計算機控制軟件一套

7、4Kg砝碼兩件（備用一套）

8、標準磨擦環四件（備用兩件）

9、產品使用說明書一份

10、產品合格證

11、產品裝箱單一份

12、整機重量：約87公斤

滑動摩擦磨損試驗儀北京廠家表面狀態的影響

摩擦表面粗糙程度。潤滑劑的存在，磨損碎片，橡膠表面老化和環境濕度都會大大改變橡膠的摩擦性能

1.表面狀態不同時，摩擦的粘附成分變化明顯，特別是有潤滑劑時，粘附摩擦成分顯著減少。

2.潤滑和在橡膠制品表面涂有低摩擦系數的塑料，可以使摩擦系數減小，增大疲勞磨耗的成分，從而使磨耗減少。

環境的影響

周圍的氣體，液體，濕度對磨耗性能的影響是很大的

1.氧氣的存在對疲勞磨耗影響最大，但對粗糙表面上的磨耗影響不大

2.液體介質使橡膠溶脹，從而降低耐磨性

本機采用高精度扭矩傳感器，16位單片機電子處理系統，使得本儀器各項測試指標精度非常高。由于集成程度很高，所以設備本身的穩定性極好，本機具有一次設置，全自動運行，實驗結束后自動停機，

并檢測磨損程度，同時通過打印機打印試驗數據等功能。是各個科研單位，大學，企業實驗室的必備檢測設備。

本儀器融合了當前最新的智能電路系統進行控制，并結合老式M-200摩擦磨損試驗機的功能進行升級改造而成，本儀器具有測控精度高，操作便捷等優勢，是科研院所、質檢機構、實驗室研究首選的試驗設備。

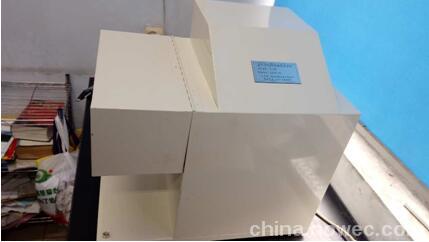

M-200型摩擦磨損試驗機主要由試驗主機及智能控制系統兩大部分構成，通過微機控制系統進行操作試驗，在試驗過程中同時可以顯示數值、扭矩、時間曲線，并可以隨意設定試驗次數，顯示當前試驗數值。

技術參數：

1、試樣尺寸：30mm?7mm?6mm；sample size: 30mm x 7mm x 6mm;

2、轉動速度： ≤200轉/分（可調）；rotation speed: less than 200 turn / points (adjustable);

3、負荷：(20KG)196N?0.1%,可增至(40KG)392N；load: (20KG) 196N 0.1%, which can be increased to (40KG) 392N;

4、摩擦環尺寸：≥￠40?10mm，倒角≥0.5?45?，外圓表面與內圓同心度偏差≤0.01；the size of the friction ring is greater than or equal to 40 x 10mm, the chamfering is equal to 0.5 x 45 degrees, and the concentricity deviation between the outer surface and the inner circle is less than 0.01.

5、摩擦環材質：45號鋼；friction ring material: No. 45 steel;

6、摩擦力矩：0—4N.m；friction torque: 0 - 4N.m;

7、砝碼重量：4KG砝碼十件，1KG砝碼十件，可實現重量疊加功能；weight weight: 4KG weight ten, 1KG weight ten, can achieve weight superposition function.

8、精度：速度精度≤1%；負荷精度≤0.5%；摩擦力矩精度≤1%；計數器精度≤1S；傳感器測量精度≤1%F。accuracy: speed accuracy is less than 1%; load accuracy is less than 0.5%; friction torque accuracy is less than 1%; counter accuracy is less than 1S; sensor measurement accuracy is less than 1%F.

9、配件parts：

試驗主機一臺；Test host one;

高精度扭矩傳感器一只；High precision torque sensor one;

計算機數據采集卡一塊；A piece of computer data acquisition card;

計算機控制系統一套；A set of computer control systems;

標準摩擦環二件；Two standard friction rings;

使用說明書一份；One copy of the instructions;

產品合格證一份；A copy of the product certificate;

產品裝箱單一份。A single copy of the packing of the products

摩擦磨損定義

1、摩擦：兩物體接觸表面間產生阻礙切向相對移動的現象稱為摩擦。

2、滑動摩擦：兩接觸物體接觸點具有不同速度時之摩擦。

3、摩擦力：兩物體摩擦?xí)r相對移動的阻力。

4、摩擦系數：阻礙兩物體相對運動的摩擦力對作用到物體表面的法向力之比。

5、磨損：物體相對運動時相互接觸表面的物質不斷損失或產生殘余變形稱為磨損。

符合標準：GB/T 3960-1983塑料滑動摩擦磨損試驗方法GB/T 9141.8-1999柔性石墨板材滑動摩擦系數測試方法

試驗條件

試驗中上轉軸保持靜止，下轉軸以200轉/分轉動,摩擦副做滑動摩擦,對磨2小時,負荷20公斤,根據材料,允許選擇其它負荷.試驗環境溫度為23?5攝氏度.

特點：

1、系統運行穩定，可靠性高。

2、結構緊湊，使用方便，簡單。

3、采用高精度電機、驅動機、傳感器，精度高。

4、具有試驗人員分級管理功能。

5、實時顯示摩擦系數-時間，扭矩-時間曲線。

6、試驗報告可打印試驗參數，試驗數據，曲線，備注等信息，簡單，方便，可編輯。

精度Precision:

1、速度精度：1%

2、負荷精度：0.5%

3、摩擦力矩精度：1%

4、計數器精度：1S

5、傳感器測量精度：1% FS

Precision:

1. Speed precision: 1%

2. Load precision: 0.5%

3. The precision of friction moment: 1%

4. Counter precision: 1S

5. Sensor measurement accuracy: 1% FS

試驗設備

1、傳動系統，用來帶動圓環以給定的轉速旋轉，精確到5%以內，并要求圓環安裝部位軸的徑向跳動小于0.01毫米。

2、加載系統，對試樣和圓環，可施加法向力，精確到5%以內。

3、測定和記錄摩擦力矩系統，精確到5%以內。

4、記錄圓環轉數的計數器或記時器，精確到1%以內。

5、試樣夾具結構和尺寸見圖2，并附配墊圈4 GB 848-76，沉頭螺釘M3?0.35長10毫米。要保證試樣安置后無軸向竄動。

注：試驗設備本標準推薦采用M-200型磨損試驗機。

6、本試驗中圓環的材質對塑料磨損試驗結果影響很大，因此本標準采用的圓環，其外形尺寸見圖3。

材料為45號鋼，圓環要求整體淬火，熱處理HRC 40～45，外圓表面光潔度▽8，倒角處均為0.5?45度，外圓表面與內圓同心度偏差小于0.01.

    圓環可以反復使用，每次試驗后，需重新磨削。當外徑小于36毫米就不能再用。作仲裁試驗時必須用直徑40毫米的圓環。

注：圓環材質也可按產品標準另定。

功能：

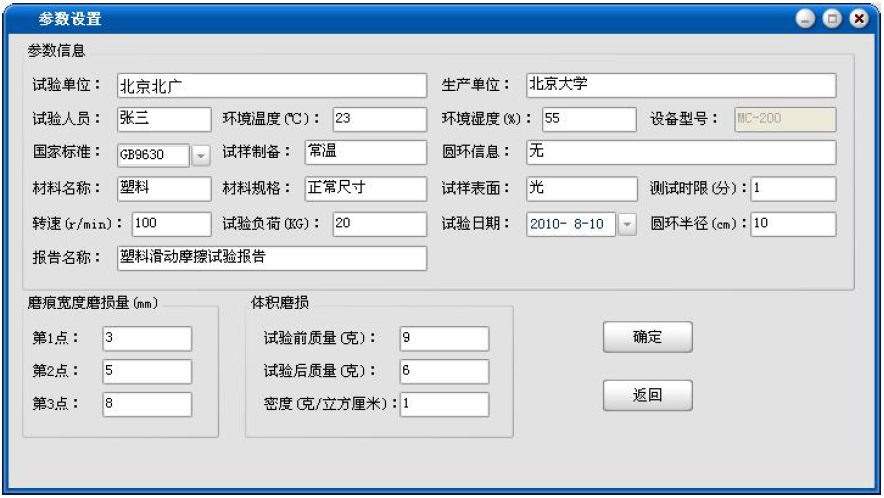

    本廠生產的計算機控制塑料滑動摩擦試驗機是在現有電子塑料滑動摩擦試驗機的基礎上又增加了很多試驗功能，可以同時顯示扭矩-時間曲線，隨意設定試驗次數，顯示當前試驗次數，設定時間及當前試驗時間等多種功能，本機還配有彩色打印機，可以打印出帶有曲線，表格數據，試驗單位名頭的精美的試驗報告單。

Function:

The computer controlled plastic sliding friction test machine produced by our factory is on the basis of the existing electronic plastic sliding friction test machine, and has added a lot of test functions. It can display the torque time curve at the same time, set the test times at will, display the current test times, set the time and the current test time and other functions, this machine is this machine. It also has a color printer, which can print out exquisite test reports with curves, table data and test units.

適用范圍：

適用于塑料制品、橡膠制品、石墨板材或其他復合材料的滑動摩擦，磨損性能測試，也可對試驗中試樣的磨擦力、磨擦系數和磨損量進行測定。也可對試驗中試樣的磨擦力、磨擦系數和磨損量進行測定。

Scope of application:

It is suitable for sliding friction, wear testing of plastic products, rubber products, graphite plate or other composite materials. It can also be used to measure the friction force, friction coefficient and wear amount of the test sample. The friction force, friction coefficient and wear volume of the specimens can also be measured.
