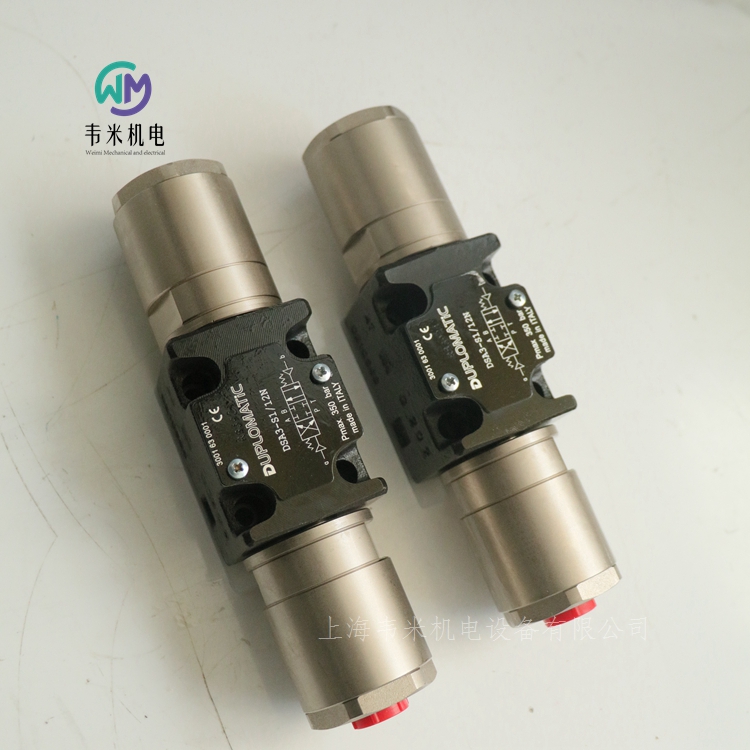

DUPLOMATIC機械換向閥DSA3-S1/12N，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

意大利迪普馬DUPLOMATIC液動方向控制閥DSA系列
板式安裝
DSA3 ISO 4401-03 (CETOP 03)
DSA5 ISO 4401-05 (CETOP R05)
技術參數 （在溫度50?C，油液粘度36 cSt條件下測得）
公稱流量 l/min 75 120
環境溫度范圍 ?C -20 / 50
油液溫度范圍 ?C -20 / 80
油液粘度范圍 cSt 10 ? 400
油液允許的 高污染等級 根據 ISO 4406:1999 等級 20/18/15
推薦油液粘度 cSt 25
 DSA* 閥是氣動方向控制閥，提供三通或四通設計，并且具有各種可互換的閥芯，安裝面尺寸符合 ISO4401 (CETOP RP121H) 標準。
閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。
該閥可提供2位或者3位設計帶彈簧回位，或者2位帶機械回位。
外泄油口Y適用于(標準)規格ISO 4401-05 (CETOPR05) 。當T口回油背壓大于25 bar時，此油口必須連接。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 ?C 時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
工作極限
圖中曲線反映了不同閥芯機能的流量限制和工作壓力之間的關系。數據測量按照ISO 6403 標準，使用了粘度為36 cSt的礦物液壓油，在溫度為50 ?C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。
安裝
具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。
閥可通過螺釘或者螺栓安裝在平面上。
如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。
意大利迪普馬DUPLOMATIC液壓換向閥訂貨型號：
DSA3-TA/12N
DSA3-S1/12N
DSA5-S1/20N

迪普馬DUPLOMATIC電磁溢流閥具有卸荷和壓力選擇功能RQM*-P系列
板式安裝
RQM3-P ISO 6264-06 (CETOP R06)
RQM5-P ISO 6264-08 (CETOP R08)
RQM7-P ISO 6264-10 (CETOP R10)
-RQM*-P型閥是一種溢流閥，可提供三種流量規格，大流量可達500 l/min。
-安裝底板符合 ISO 6264（CETOP RP 121H）標準。
-根據選用電磁閥型號的不同，可分為5種型式，包括全流量卸荷以及3種壓力值選擇功能。
-二級和三級的壓力值的調節可通過主閥和電磁閥之間的溢流閥設定。
-通常供貨時帶六角調整螺釘。若需要還可裝配SICBLOC調節旋鈕調節主壓力控制。
技術參數 （在油溫50?C，油液粘度36cSt 條件下測得）
類型  RQM3-P RQM5-P RQM7-P
大工作壓力  350bar
大流量  200l/min  400l/min  500l/min
環境溫度范圍  -20 / 50?C
油液溫度范圍  -20 / 80?C
油液粘度范圍  10 ? 400cSt
油液允許的高污染等級 根據 ISO 4406:1999 等級 20/18/15
推薦油液粘度  25cSt
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封(代號N)。對于HFDR油液（磷酸酯），使用FPM密封（代號V）。當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
調整旋鈕
RQ型閥可選配SICBLOC調整旋鈕，但只能用于主閥壓力調整。操作時，應按下并旋轉。
若需要，訂貨型號增加選項M。
電氣插頭
電磁閥供貨時不帶電氣插頭，須單獨訂貨。
手動應急操作，保護罩式：CM
安裝的電磁閥都會接觸大氣或者可能處于炎熱環境中，建議選用帶保護罩式手動應急操作的電磁閥。訂貨型號增加選項CM。
意大利迪普馬DUPLOMATIC電磁溢流閥訂貨型號：
RQM3-P6/A/60N-A230K1


意大利迪普馬DUPLOMATIC外嚙合齒輪泵GP系列
GP型定量外嚙合齒輪泵帶軸向間隙補償。
即使在高工作壓力條件下，該泵仍可提供大流量；工作時低噪音；并且得益于導向襯套上的負載平衡系統，該泵具有出色的耐用性。
該泵分為三組規格，分別為排量至9,1、27,9和87,6cm3/rev，同時其工作壓力可至 250 bar (標準) 和310 bar(高壓型H)。
該泵可提供順時針旋轉，逆時針旋轉和可逆旋轉三種形式，配錐形軸(標準)。 其他形式的軸可根據要求提供。
該泵可以多聯泵形式供應，通過組合實現多種流量。花鍵連接動力系統確保了高動力性能。
安裝
GP型齒輪泵安裝時，其軸可朝向任意方向。
在泵參與工作之前，必須確保泵的旋轉方向和泵體上箭頭標注的方向一致。
運行之前，泵殼必須充滿油。
一次運行之前，必須從泵的工作油口進行排氣。
泵啟動時，尤其是在低溫條件下，必須處于卸荷狀態。
選擇合理的吸油管路管徑，以保證油液的流動暢通。彎曲和節流，或者過長的管路都會妨礙泵的正常工作。建議吸油管路流速不超過1-2m/sec。
允許的小相對吸油壓力為-0,3 bar。吸油壓力異常時泵將無法正常工作。
齒輪泵的工作轉速不得低于小轉速。安裝前必須注入相同的工作液壓油。通過連接管路注油。如果需要，可手動驅動泵旋轉。
電機泵組連接必須直接通過能夠補償偏差的彈性聯軸器完成。不允許聯軸器在泵的軸端產生軸向或者徑向的負載。
多聯泵
允許多聯泵組合，意味著在獨立液壓回路中，可以實現多種流量組合。
進行多聯泵組合時，必須滿足以下要求：
多聯泵組合時，各泵必須是相同規格，或者按照規格順序遞減。
多聯泵的大轉速由轉速小的泵決定。
不得超過大允許扭矩值。
意大利迪普馬DUPLOMATIC齒輪泵訂貨型號：
GP3F0427R01F20N GP1R0041RF20N
GP2-0095R00F/20N
GP2-0140L95B/20N
GP2-0140R97F/20N
GP2-0140R95F/20N
GP2-0095D00F/20N
GP30394R95F20N
GP3-0394R97F/20N
GP3-0427R95F/20N
GP2-0095R05B/20V
GP2-0158R97F/20N
GP2-0279R97F/20N
1P-4.2R/11N
GP1R0020RF20N
GP3F0394R97F20N GP1R0061RF20N
GP10027R95B20NH
GP20113R97F20N
GP20140R95B20N
GP30264R97F20N
GP30337R97F20N
GP30264R97F20N
GP30337R97F20N
GP3F0394R97F20N GP1M0061RF20N GP1R0041RF20N


迪普馬DUPLOMATIC內嚙合齒輪泵IGP
-IGP內嚙合齒輪泵分為五種規格，每種規格包含一系列不同的排量。
-由于和工作壓力成比例的徑向和軸向補償，以及低工作噪音，IGP泵性能。
-優化的載荷分配以及特殊的耐磨軸承，使得泵能夠在高壓下持續工作，且延長了泵的工作壽命。
-IGP泵也可以多聯泵形式供應，通過組合實現多種流量。
技術參數
IGP泵規格： 3；4；5；6；7
排量范圍：3,6-10,2cm3/rev；13,3-32,6cm3/rev,7；33,1 - 64,9cm3/rev；64,1 - 126,2cm3/rev；125,8 - 251,7cm3/rev；
流量范圍 (1500 rpm時)：5,4 - 15,3l/min；19,9 - 48,9l/min；49,6 - 97,3l/min；96,1 - 189,3l/min；188,7 - 377,5l/min；
旋轉方向：順時針或者逆時針(從軸端觀察)
液壓連接：法蘭接頭SAE J518 c
安裝形式：法蘭 SAE J744 c
重量（單泵）：4-4.8kg；8.6-11kg；15.5-18.7kg；29.2-35kg；46.5-59kg；
環境溫度范圍：-10/ 60℃
油液溫度范圍：-10/ 80℃
推薦油液粘度：25-100cSt
液壓油類型
使用帶防沫劑和抗氧化劑的礦物基液壓油。
液壓油粘度：
液壓油工作粘度必須在以下范圍內：
小粘度 10 cSt 油液高工作溫度80 ?C下
佳粘度 25 - 100 cSt 油液處于油箱中的工作溫度下
大粘度 2000 cSt 于泵啟動階段
選擇油液時，必須確保在工作溫度下，液壓油實際粘度在上述范圍內。



迪普馬DUPLOMATIC軸向柱塞變量泵VPPM
斜盤式軸向柱塞變量泵VPPM，適用于開式回路。
-該泵可提供四種不同的規格，大排量分別為29,46,73以及87cm3/rev。
-泵的流量和轉速及斜盤擺角成正比，而且斜盤擺角可以無級調節。大擺角和小擺角可通過相應的調節螺釘進行機械限制。
-該系列泵適用于中高壓工作壓力(連續工作壓力至280 bar，峰值壓力至350 bar)。由于一些特殊設計，該系列泵的驅動軸可以承受較高的軸向和徑向負載。
-該泵通常提供ISO 3019/2安裝法蘭，多聯泵的中間級泵和尾泵除外。多聯泵僅提供SAE J744 2孔法蘭和SAE J744花鍵軸。
-根據應用需求，該系列泵可提供7種不同的控制機構。
技術參數
泵規格 029 046 073 087
大排量 cm3/rev 29 46 73 087
大工作壓力 (相對壓力)：
- 連續工作：280bar、250bar
- 間歇工作：315bar、280bar
- 峰值壓力:  350bar、315bar
大排量時的大轉速 3000rpm 2600rpm 2200rpm 1850rpm
旋轉方向 順時針或者逆時針(從軸端觀察)
液壓連接 SAE 法蘭接頭
安裝形式 (單泵) ISO 3019/2 法蘭
質量 (單泵)  18kg 24kg 33kg 33kg
環境溫度范圍  -15 / 70?C
油液溫度范圍  -25 / 80?C
推薦油液粘度  15 ? 35cSt
訂貨型號示例
a) 單泵，排量29 cm3/rev，帶壓力控制- ISO 安裝法蘭和驅動軸 (標準)
VPPM-029PC-R55S/10N000
b) 單泵，排量46 cm3/rev，帶遠程壓力控制 - SAE 安裝法蘭和SAE花鍵驅動軸
VPPM-046PCR-R01S/10N000
c) 單泵，排量73 cm3/rev，帶壓力控制裝置 - ISO 安裝法蘭和驅動軸(標準)
VPPM-073PCX-R55S/10N000
d) 單泵，排量46 cm3/rev，帶集成式比例壓力和比例流量控制 - 壓力控制范圍至280 bar
VPPM-046PQCE5-R55S/11N000
e) 單泵，排量46 cm3/rev，帶功率控制，設定為1460 rpm時18,5 kW (扭矩 = 122 Nm)
VPPM-046PQNC-R55S/10N000/M122
f) 單泵，排量73 cm3/rev，帶功率控制，集成比例壓力和比例流量控制 - 功率控制設定為98 Nm - 壓力控制范圍至280 bar
VPPM-073PQNCE5-R55S/11N000/M098
g) 一級泵，排量73 cm3/rev，帶壓力控制， 可連接泵VPPM-029
VPPM-073PC-R55S/10N62S
h) 雙聯泵：　　　　 - 一級泵，排量46 cm3/rev，帶壓力和流量控制
- 二級泵，排量29 cm3/rec，帶壓力控制
VPPM-046PQC-R55S/10N62S VPPM-029PC-R01S/N000
i) 三聯泵： - 一級泵，排量73 cm3/rev，帶流量和壓力控制
- 二級泵，排量46 cm3/rev，帶壓力控制
- 三級泵，排量14 cm3/rev，齒輪泵，規格2
VPPM-073PQC-R55S/10N63S VPPM-046PC-R01S/10N12S GP2-0140R01F/20N

關于迪普馬
   意大利DUPLOMATIC公司自1952年進入液壓領域以來。由于不斷的追求技術創新、嚴格的質量管理和快捷的售貨服務，從而使迪普馬成為了意大利品牌。
   意大利迪普馬公司開發的所有泵和閥標準（ISO4401、DIN、SAE等），與其他液壓品牌有著良好的互換性；而且還能在嚴酷的環境要求。其極限溫度產品（使用溫度低達-40C，高溫達到150C），更是在環境要求嚴格的太陽能和風能領域進行了應用。



迪普馬DUPLOMATIC比例方向閥DSE3
-直動式比例方向閥 DSE3，油口符合 ISO 4401(CETOP RP 121H)標準。
-該閥可用于液壓執行機構的方向和速度控制。
-該閥開度和流量調節，與電磁鐵電流輸入成比例。
-該閥可通過電流控制供給單元直接控制，或者和外部電氣控制卡一起組合控制，從而充分發揮閥的性能。
-還可提供手柄式手動應急操作。
技術參數 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)
大工作壓力：
油口 P - A - B  350bar
油口 T  210bar
公稱流量（P-T壓差ΔP=10bar)  1,3 - 4 - 8 - 16 - 26 l/min
滯環 (PWM 200 Hz) % Q max < 6%
重復精度 % Q max < ? 1,5%
環境溫度范圍  -20 / 60?C
油液溫度范圍  -20 / 80?C
油液粘度范圍   10 ? 400cSt
油液允許的高污染度 根據ISO 4406:1999 等級 18/16/13
推薦油液粘度  25cSt
重量：
單電磁鐵閥  1,6kg
雙電磁鐵閥  2,0kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封(代號N)。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。若使用
其他油液，例如HFA、HFB、HFC，請咨詢我們。 當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
比例電磁鐵
比例電磁鐵由兩部分組成：鐵芯和線圈。
鐵芯包含銜鐵，以螺紋形式安裝在閥體上，此設計可將摩擦維持至小值，從而減小滯環。
線圈通過鎖緊螺母安裝在鐵芯上。
根據安裝空間，可作360?旋轉。
階躍響應是指閥跟隨輸入參考信號的階躍變化，達到90%設定值所需的時間。表中所列的典型階躍響應時間，是閥芯機能C16在P-T壓差Δp=30bar條件下測得。
階躍響應參考信號  0→100%  100%→0
階躍響應時間ms
DSE3-A*  50
DSE3-C*  40
安裝
在不影響正確操作的條件下，DSE3閥可在任意方向安裝。
請確保液壓回路中沒有空氣。
閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或者粗糙度達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。
手動應急操作
標準閥的手動應急操作集成在電磁鐵的鐵芯內。手動應急操作必須使用合適的工具，以不損壞鐵芯的滑動表面。
有四種不同的形式手動應急操作可供選擇：
-CM型，帶手動應急保護罩。
-CS型， 帶有配M4螺釘的金屬環螺母，以及可進行持續機械操作的鎖緊螺母。
-CH型，手柄式手動應急操作。
-CK型，旋鈕式。當設定螺釘旋緊至其位置和旋鈕邊緣對齊時，鎖緊旋鈕直至與閥芯接觸：在這個位置上，手動應急操作不會被激發且閥不得電。調整手動應急操作后，鎖緊設定螺釘以防止旋鈕變松。
電氣控制單元
DSE3 - * * SA (SB)
EDC-112  24V DC電磁鐵  插頭式
EDC-142  12V DC電磁鐵  插頭式
EDM-M112  24V DC電磁鐵 DIN EN 50022導軌式
EDM-M142  12V DC電磁鐵  DIN EN 50022導軌式
UEIK-11  24V DC電磁鐵  歐洲卡式
DSE3 - A* DSE3 - C*
EDM-M212  24V DC電磁鐵  DIN EN 50022導軌式
EDM-M242  12V DC電磁鐵  DIN EN 50022導軌式
UEIK-21  24V DC電磁鐵  歐洲卡式
安裝板
型號 PMMD-AI3G 底部油口
型號 PMMD-AL3G 側面油口
P, T, A, B油口螺紋： 3/8” BSP
意大利迪普馬DUPLOMATIC比例閥訂貨型號：
DSE3-A26/11N-D24K1
DSE3-A26/11V-D24K1/CK
DSE3-C08/11N-D24K1
DSE3-C08SA/11N-D24K1
DSE3-C16/11N-D24K1
DSE3-C16SA/11N-D24K1
DSE3-C26SA/11N-D24K1
DSE3-C04/11N-D24K1
DSE3J-Z12/20N-E0K11
DSE3J-Z30/15/20N-E0K11
DSE5-A60/10N-D24K1
DSE5-C60/10N-D24K1



迪普馬DUPLOMATIC先導式比例方向閥DSPE系列
DSPE5 CETOP P05
DSPE5R ISO 4401-05
DSPE7 ISO 4401-07
DSPE8 ISO 4401-08
DSPE10 ISO 4401-10
先導式比例方向閥DSPE*，安裝面尺寸符合ISO 4401 (CETOP RP121H) 標準。
該閥開度(以及因此產生的流量) 調節，與先導閥的比例電磁鐵電流輸入成比例。
該閥可以通過電流控制供給單元直接控制，或者和外部電氣控制卡一起進行組合控制，從而充分發揮閥的性能。
該閥可提供規格CETOP P05，ISO 4401-05(CETOP R05)，ISO 4401-07 (CETOP 07)，ISO 4401-08 (CETOP 08)以及ISO 4401-10  。 每一種規格可提供不同的公稱流量，大流量至1600 l/min。
技術參數（采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得）
大工作壓力：  350bar
滯環 (PWM 100 Hz)：   < 4%
重復精度：  < ?2%
環境溫度范圍   -20/ 60℃
油液溫度范圍   -20/ 80℃
油液粘度范圍   10-400cSt
推薦油液粘度   25cSt
特性曲線 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)
在固定壓差Δp下，閥的典型流量控制曲線根據電磁鐵的輸入電流(D24型，大電流860 mA)，通過各相應閥芯機能測得。Δp的參考值由閥的P口和T口測得。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封(代號N)。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。
若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。
當工作油溫高于80 ?C時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
先導控制和瀉油
DSPE型閥可選用內部或者外部控制和泄油。使用外部泄油，允許在回油口有較高的背壓。
電氣特性
比例電磁鐵
比例電磁鐵由兩部分組成：鐵芯和線圈。
鐵芯包含銜鐵，以螺紋形式安裝在閥體上，此設計可將摩擦維持至小值，從而減小滯環。
線圈通過鎖緊螺母安裝在鐵芯上。
根據安裝空間，可作360?旋轉。
階躍響應 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)
階躍響應是指閥跟隨輸入參考信號的階躍變化，達到90%設定值所需的時間。
安裝
在不影響正確操作的條件下，DSPE* 閥可在任意方向安裝。
請確保液壓回路中沒有空氣。
閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或者粗糙度達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。
迪普馬DUPLOMATIC比例閥型號：
DSPE7-A150/11N-II/D24K1

DUPLOMATIC機械換向閥DSA3-S1/12N
