氣動隔膜泵產品介紹

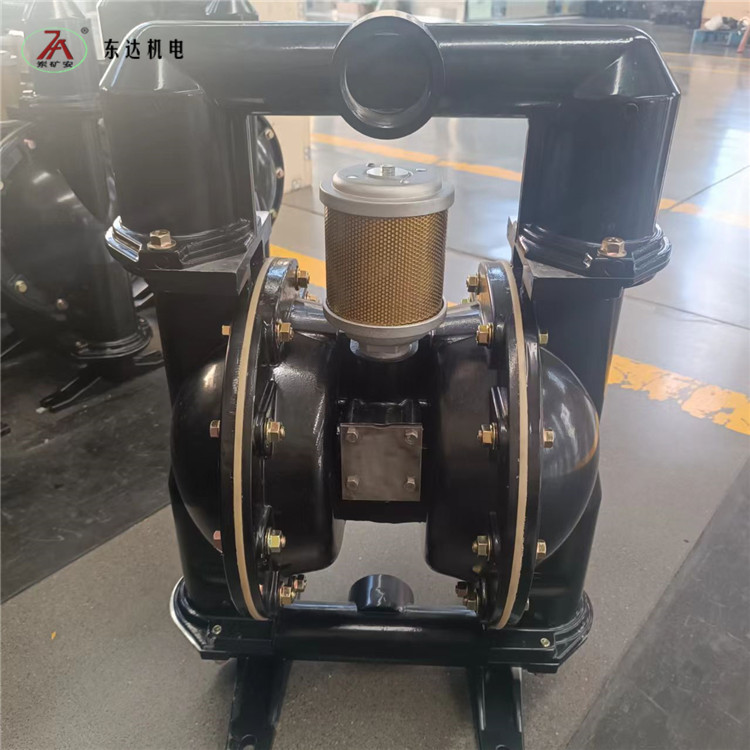

BQG-150/0.2氣動隔膜泵產品介紹

主要用于礦山井巷，豎井井筒施工，采礦工作面槽及各類設備周邊的排污，井下峒室工程的排水、排污排沙、排泥漿，礦井巷道噴白應用等。

BQG-150/0.2氣動隔膜泵功能特點

氣動隔膜泵以氣流推動閥芯往復換向，使壓風交替進入左、右氣腔，使之推動膜片凹凸往復運動而使工作腔內產生壓差，達到吸水和排水的目的。體積小、重量輕、無需根基，可作為移動式泵，無需潤滑，主閥對氣源沒有特殊要求，可自吸啟動運行。

BQG-150/0.2氣動隔膜泵技術參數

進氣壓力          0.83MPa

進料壓力          0.069MPa

出料壓力          0.83MPa

流量              340升/分鐘

顆粒尺寸          6.4毫米

極限溫度          -40℃～107℃

標定工況流量          150升/分鐘

標定工況出料壓力      0.2MPa

排量/循環             2.42升

1.拆下流體蓋；

2.拆下螺釘、隔膜墊片；

3.拆下球、O型圈和球座；

4.注意不要劃破或擦傷連桿的表面。

5．更換損壞的零配件、用key-Lube潤滑油途抹連桿（隔膜桿）和O型圈。

6，按逆序重新裝配。

九、故障現象及解決方法

    l、輸出降低、渦流或者停止流動：

    ①檢查氣體供應；

    ②檢查出口軟管；

    ③檢查進口軟管是否纏繞或破裂：

    ④檢查是否出現泵空現象，如果泵送高粘度液體，那么進料管道的尺寸至少與泵的入口螺紋直

徑一樣大，以正確流動。進料輸送軟管必須是不會損壞的類型，且能夠抵抗高度真空；

    ⑤檢查進氣歧管和進排料管道上的連接頭，這些都必須有很好的氣密性；

    ⑥檢查泵的隔膜室或球座區域是否卡住固體物質。

    2、被泵物質從排氣口中刳}出：

    ①檢查隔膜破裂情況；

    ②檢查隔膜螺釘是否牢固；

    3、被泵物質中出現氣泡：

    ①檢查進料管道系統的連接情況；

    ②檢查進料管道和流體蓋之間的0型圈是否損壞；

⑧檢查隔膜螺釘是否牢固。
