跑車防護裝置說明書

跑車防護裝置產品介紹

ZDC30型跑車防護裝置簡介
ZDC30型跑車防護裝置（煤安證號：MCK110035）用于煤礦、金屬礦山、非金屬礦山等所有傾斜度在30度以下的單軌或雙軌提升運輸斜巷中，采用礦用本安型位置傳感器獲取與絞車同步運行的控制信號使ZDC30型跑車防護裝置用擋車欄處于“常閉式”防護狀態，如因斷繩、脫鉤等原因而發生東風跑車，可采用柔性緩沖器來實現有效攔截；當絞車不工作時，斜井ZDC30型跑車防護裝置處于鎖定狀態，有礦車接近ZDC30型跑車防護裝置用擋車欄時本裝置也不會啟動，確保巷道安全。ZDC30型跑車防護裝置安裝方便，便于維護、動作靈活、安全可靠。

跑車防護裝置結構特點

1、ZDC30型跑車防護裝置采用先進的PLC控制系統和紅外傳感器測速，提高了控制系統的準確度。

2、聲光報警系統與絞車聯鎖控制，確保提升運輸安全。

3、ZDC30型跑車防護裝置采用氣缸（油缸）或收放絞車傳動，實現斜井提升運輸防跑車自動化控制。

4、PLC控制系統還具有檢測功能，通過檢測位置傳感器的工作情況，來控制擋車欄的啟閉，避免了誤動作。

5、ZDC30型跑車防護裝置還具有常閉擋車功能、平穩緩沖功能。

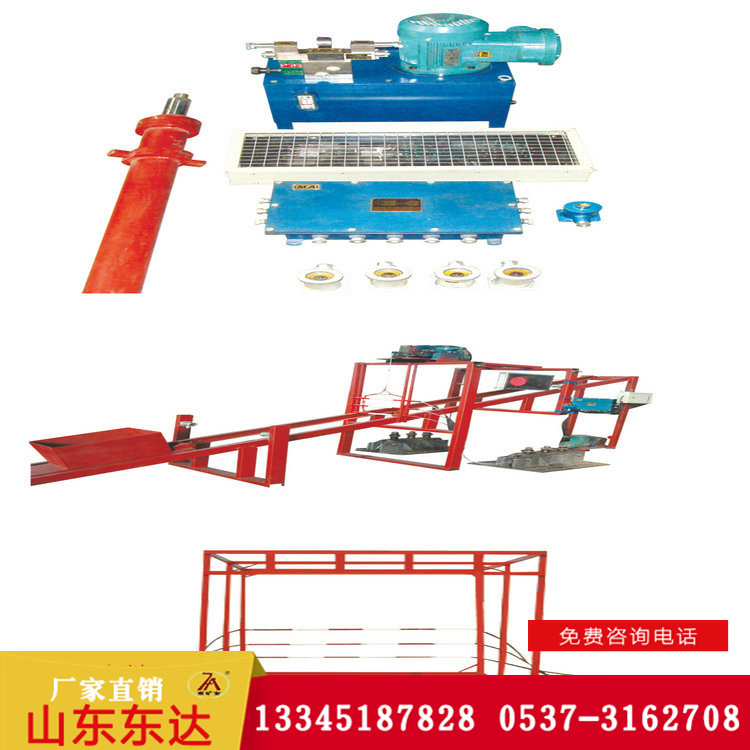

跑車防護裝置主要組成及其技術參數

KXJ-127ZD型斜井跑車防護裝置用控制箱

1.額定工作電壓：AC  127V

2.額定功率：40W

JF-150ZD跑車防護裝置用收放絞車

1.電機功率：1.5kW

2.牽引力：1500N

KXB12礦用本安型聲光報警箱

1.額定工作電壓：DC  12V

2.音響響度：不小于85dB

3.光信號可見距離20米

GUG8型礦用本安型紅外傳感器

1.額定工作電壓：DC  12.5V

2.感應距離：≤8m

3.本安參數：Ui: DC12.5V   Ii:10mA（發送器） Ii:30mA（接收器）

GUC15型礦用本安型位置傳感器

1.額定工作電壓：DC  12V

2.接點容量：DC12.5V/1A

3.有效感應距離：≤15㎜

AHS-12礦用本安型控制按鈕

1.額定工作電壓：DC  12V

2.額定工作電流：≤5mA

3.按鈕為常開式

CFHC10-0.8礦用本安型氣動電磁閥

1.額定工作電壓：DC  12V

2.額定工作電流：≤266mA

3.輸入氣壓：0.2 ～0.8MPa
