力士樂分離器3842522400，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

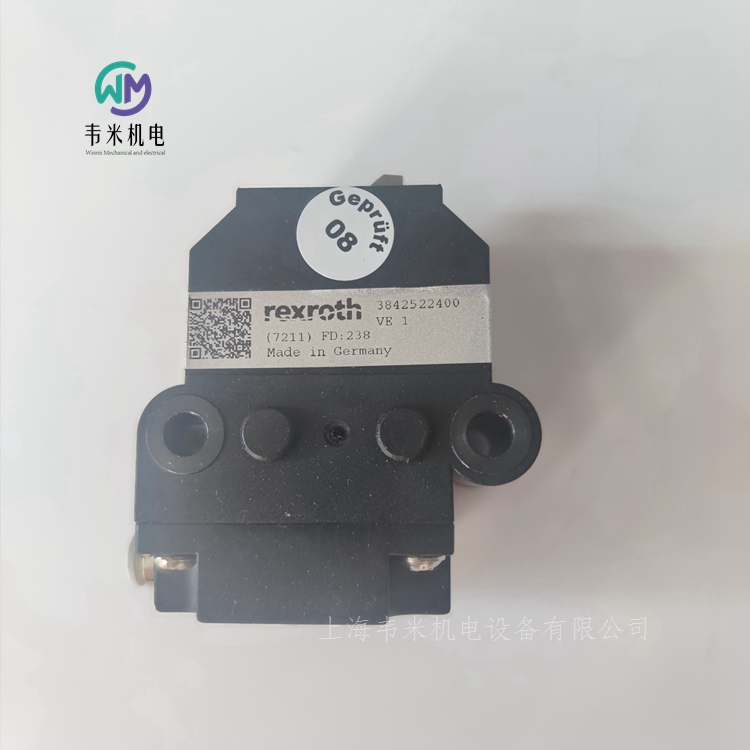

力士樂REXROTH分離器 VE 1
氣動分離器。當壓力釋放后，分離器通過彈簧關閉，同時工件托盤停止。
傾斜擋停器；可打開，不會對工件托盤的停止面造成磨損。
堆積運行中所有工件托盤的容許總負荷：80 kg（輸送速度 9 m/min）
分離器用于停止工件托盤。致動采用氣動手段執行。在未加壓狀態，分離器由彈簧擋在阻擋位置，因此對生產安全有很重要的意義。
將一個或多個堆積工件托盤停止在定義的工件托盤停止表面。
編號  3842522400
堆積操作中的最大輸送段負載  80kg
潔凈室等級  ISO 7 級
干燥室r.F.  <1%
需要的壓縮空氣接口p  4 ... 6 bar
氣動壓入配合φ  4mm
VE-VF 分離器
VE-VF/M 分離器
用于可靠地停止工件托盤的分離器

工件托盤返回止擋
返回止擋防止 VarioFlow plus 工件托盤從擋停器彈回，或者防止關閉和松開鏈條時工件托盤向后移動
工件托盤的大附加載荷：8 kg
返回止擋安裝在工件托盤停止表面之后。

擋停器位置傳感器
用于通過傳感器查詢分離器的位置和/或用于加速分離器的氣動關閉
可以后續安裝到擋停器上 VE 2/VF

開關支架 SH VF/U
用于 12 mm 傳感器的開關托架
簡單、快速地安裝和更換傳感器，無需使用定義的感測范圍通過齊平安裝進行調節
通過松開單獨的夾緊螺釘便捷地更換傳感器。開關托架保持就位
用于確定傳感器工作狀態的檢查窗

SH VF/UV 開關支架
用于 12 mm 傳感器的開關支架，以便安裝在擋停器 VE 2/VF 上
簡單、快速地安裝和更換傳感器，無需使用定義的感測范圍通過齊平安裝進行調節
通過松開單獨的夾緊螺釘便捷地更換傳感器。開關托架保持就位
可以裝在擋停器 VE 2/VF 的兩側
用于感應工件托盤到達擋停器前方和/或后方的位置

定位單元 PE-VF/H
夾鉗采用排斥污垢和碎屑的設計，使得定位單元 (PE) 適用于重污染環境。
工件托盤將被抬高超過輸送面大約 1 mm，從而在加工時不會對傳動鏈條施加任何負荷

定位單元 PE-VF/C
定位單元 PE-VF/C 規定用于清潔的環境
工件托盤將被抬高超過輸送面大約 1 mm，從而在加工時不會對傳動鏈條施加任何負荷
定位單元 PE-VF/H 可用于惡劣的環境條件

位置感應器 VF
開關托架可以安裝在任意位置

傳感器
確定工件托盤的位置
擋停器/定位單元位置感測

遞送段
該組件用于在兩個并聯的直線輸送段之間方便地變換輥道

分流段
用于更換不同彎道、輸送段之間的輥道（可選）
用于裝在現有輸送段或彎輪上的全部裝配組件
在駛過輸送段縫隙時，支架可以確保工件托盤安全通過，避免傾倒危險。緊靠分流尖軌的輸送段不允許進行堆積操作！

交叉分合流裝置
交叉分合流裝置在較短的長度內將合流和分流功能整合在一起。
用于裝在現有輸送段或彎輪上的全部裝配組件
為了順利通過輸送段，負載的重心必須位于佳范圍的中心
允許的轉速范圍：小轉速 4 m/min，大轉速 18 m/min
在駛過輸送段縫隙時，支架可以確保工件托盤安全通過，避免傾倒危險。緊靠分流尖軌的輸送段不允許進行堆積操作！

合流裝置
用于不同的彎曲輸送段的合流
用于裝在現有輸送段或彎輪上的全部裝配組件
在駛過輸送段縫隙時，支撐可以保證工件托盤平穩通過，避免傾倒危險

工件托盤系統搖桿
搖桿可用于區域監測、調節堆積壓力和識別工件托板
可使用接近開關以電動的方式或以氣動的方式進行查詢，以將遮蔽動作直接轉換為氣動信號
通過擋停器 VE 2/VF，可簡便、純粹地調節氣動堆積壓力
監測范圍：60 mm
搖桿不會伸出工件托盤頂部邊緣之外

識別系統 ID 15 和 ID 200
裝配件組件和在 VarioFlow plus 系統中用于識別系統 ID 15 和 ID 200 的移動數據載體可在 RFID 系統目錄中找到。

9、工具
使用適當?shù)墓ぞ呖奢p松裝配
鏈條裝配工具
非常緊湊的裝配工具，適用于狹窄的空間內插入和拆卸鏈銷
此外，始終能保證簡單的架空雙手裝配
主軸的六角形部分可使用充電式螺絲刀

PTFE Spray
PTFE噴涂可減少摩擦和噪音排放

滑動導軌裝配工具
使用裝配工具可毫不費力地將滑動導軌夾到輸送段型材上

鉆孔夾具
鉆孔夾具可以右或左對齊，并且用于鉆出精確定位的孔，以便將摩擦條固定在輸送段型材以及支承型材上。

斜角切割器
使用斜角切割器可快速、方便地將滑動導軌剪切為適當?shù)拈L度和角度。

側面導向用彎曲工具
用手搖柄操縱的彎曲工具（A，不帶成套滾子），用于折彎型材。
成套滾子可進行調節，以適應側向引導被輸送物品的型材導軌。
我們不建議自行嘗試折彎側向?qū)к墶Ｕ埪?lián)系您的博世力士樂經銷伙伴。

安全連接工具
該工具用于設置客戶自行確定的扭矩，以便安全地連接可選驅動組件。

四、傳輸系統
為了確保經濟的運行，裝配線需要精確的預先規劃。為了能夠滿足未來的市場需求，以后的產品代轉換必須盡可能簡單和有效。
TS 1傳輸系統
0-3kg
TS 1 傳送系統專門設計用于較小、但定位精度和可重復性要求高的輕質產品和組件。
TS 2plus傳輸系統
0-240kg
從汽車行業和電子行業，到日用品和電子制造行業：
由于采用了各種不同的系統組件，TS 2plus裝配線廣泛適用于各個行業。
TS 5傳輸系統
0-< 400kg
TS 5 傳送系統的輥子輸送機傳輸負載可達 400kg，必要時可長距離傳輸，
同時，其牢固的結構使得它特別適用于惡劣環境。
在規劃系統布局時，考慮企業的各種需求、目標和優先級
非常重要。負載的裝配程序往往需要非常靈活的系統。這可能歸因于：
頻繁的轉換
由于不同模式導致的循環問題
每個站點所涉及工作的差異
頻繁的產品變更
工件數量的大幅變化
這種情況下，將工件托盤從主輸送機（主回路）傳送到
獨立于主循環的分流系統是可行的。主回路這個詞用于描述工作站或者
串聯的站點。分流是指：工件托盤從主回路中導出、以獨立于主循環進行處理，
隨后再重新整合到主回路中的過程。

力士樂REXROTH輸送控制
⑴、力士樂REXROTH分離器
①、力士樂REXROTH分離器 VE 1
3842522400
②、力士樂REXROTH分離器 VE 1/V
3842522399
③、力士樂REXROTH分離器，阻尼 VE 1/D
3842547758 阻擋器
⑵、力士樂REXROTH阻尼器
①、力士樂REXROTH阻尼器 DA 1/A
3842523376
②、力士樂REXROTH阻尼器 DA 1/B
3842535360
⑶、力士樂REXROTH開關托架
①、力士樂REXROTH開關支架 SH 1/U
3842542555
②、力士樂REXROTH開關支架 SH 1/S
3842542556
③、力士樂REXROTH開關支架 SH 1/M-A 和 SH 1/M-B
3842553244
3842553245
⑷、力士樂REXROTH搖桿
①、力士樂REXROTH搖桿 WI/M
搖桿 WI/M3842530797
搖桿            3842530309
氣缸開關3842532151
⑸、力士樂REXROTH傳感器
①、力士樂REXROTH帶 M12x1 推入接頭的 M12 傳感器
3842501548
②、力士樂REXROTH帶 M8x1 推入接頭的 M12 傳感器
3842549812
③、力士樂REXROTH帶 M8x1 推入接頭的 M12 傳感器  6.5 mm
3842542500
㈢、REXROTH力士樂TS 2plus 輸送系統
1、力士樂REXROTH工件托盤
⑴、REXROTH力士樂WT 2/E 工件托盤
3842352171
⑵、REXROTH力士樂WT 2 工件托盤
0842090030
0842090032
0842090034
0842090039
0842090041
0842090043
0842090048
0842090050
0842090051
0842090080
0842090081
0842090083
0842090086
0842090088
3842523405
⑶、REXROTH力士樂WT 2 工件托盤的部件
①、力士樂REXROTH標準框架模塊
3842174301
3842174302
3842174303
3842174304
3842513458
3842526760
3842526761
3842526762
3842526763
3842526764
②、力士樂REXROTH加固型框架模塊
3842525998
3842528292
3842525999
3842528293
③、力士樂REXROTH定位襯套
3842174341
3842524614
3842524615
④、力士樂REXROTH壓合式芯軸
3842525846
⑤、力士樂REXROTH定位銷
3842532812
⑥、力士樂REXROTH螺栓
3842525803
3842525804
3842525805
⑦、力士樂REXROTH承載板
3842174311
3842174313
3842174315
3842174321
3842174323
3842174325
3842174331
3842174333
3842174334
3842174375
3842174376
3842174378
3842174381
3842174383
3842523381
3842524594
3842524595
3842524596
3842524597
3842524598
3842524599
3842524600
3842524601
3842524602
3842524603
3842524604
3842524605
3842524606
3842524607
3842524608
3842524609
3842538307
3842538308
3842538309
3842538310
3842538311
3842538312
3842538346
3842548684
3842548685
3842548686
3842548687
⑷、REXROTH力士樂WT 2/H 工件托盤
3842998751
3842998755
⑸、REXROTH力士樂WT 2/H 工件托盤的部件
①、REXROTH力士樂WT 2/H 工件托盤組件
3842998756
②、力士樂REXROTH承載板
3842548405
3842548407
3842548408
3842548409
3842548410
3842548411
3842548412
3842548413
3842548414
3842548415
3842548416
3842548417
3842548418
3842548419
3842548420
3842548421
3842548422
3842548424
3842548425
3842548426
3842548439
3842548440
3842548688
3842548689
3842548690
3842548691
3842548692
3842548693
3842548694
3842548695
3842548696
3842548697
3842548698
3842548699
③、REXROTH力士樂WT 2/H 定位襯套套件
3842531354
⑹、REXROTH力士樂WT 2/F 框架工件托盤
3842999941
⑺、REXROTH力士樂WT 2/F-H 框架工件托盤
①、REXROTH力士樂WT 2/F-H 框架工件托盤
3842998757
②、REXROTH力士樂WT 2/F-H 定位襯套套件
3842530529
2、力士樂REXROTH縱向輸送機
⑴、力士樂REXROTH在媒體的選擇
⑵、力士樂REXROTH輸送介質傳送帶和齒形帶
①、力士樂REXROTH傳送帶輸送段
傳送帶輸送段 BS 2   3842999716
BS 2/M 傳送帶輸送段   3842999717
傳動裝置   3842542550
②、力士樂REXROTH輸送單元的部件
AS 2/B-150 MA=M 驅動模塊3842999083
AS 2/B-150 MA=R/L 驅動模塊3842999190
AS 2/B-250 MA=M 驅動模塊3842999720
AS 2/B-250 MA=R/L 驅動模塊3842999721
UM 2/B 回轉單元3842999090
RB 2 輥道3842532822
ST 2/B 輸送段3842992650
ST 2/B-100 輸送段3842994927
輸送段型材 SP 2/B，L200-60003842532695
SP 2/B 輸送段型材3842992884
輸送段型材 SP 2/B-50，L60703842532697
輸送段型材 SP 2/B-50，L200-60003842992903
輸送段型材 SP 2/BH，L60703842532696
輸送段型材 SP 2/BH，L200-60003842990409
輸送段型材 SP 2/B-100，L60703842532608
輸送段型材 SP 2/B-100，L200-60003842993259
FP 2/B 導向型材   3842532675
型材連接件 180，N103842528746
十字形連接器 QV 23842994635
鏟運機，右側3842532679
鏟運機，左側3842532680
GT 2、L250 傳送帶3842539479
GT 2、L1-250 傳送帶3842992811
膠水，50 ml3842315106
熱壓裝置，單個 TS 23842315101
傳送帶安裝工具套件 TS 23842532810
⑶、力士樂REXROTH輸送介質平頂鏈
①、力士樂REXROTH單輥道輸送段，傳送帶輸送段
單輥道輸送段 CS/C3842998277
傳送帶輸送段 BS 2/C-1003842999917
傳送帶輸送段 BS 2/C-2503842999985
傳送帶輸送段 BS 2/C-H3842998239
位于左側的 BS 2/C R 連接傳送帶3842528480
位于右側的 BS 2/C R 連接傳送帶3842539096
②、力士樂REXROTH輸送單元的部件
驅動模塊 AS 2/C-1003842998053
驅動模塊 AS 2/C-2503842998087
驅動模塊 AS 2/C-4003842998038
驅動模塊 AS 2/C-7003842998039
UM 2/C-60 回轉單元3842528802
UM 2/C-170 回轉單元3842528806
LU 2 自動潤滑裝置3842543482
LC 2 儲油箱3842543469
轉接頭套件
3842543483
3842543484
3842543485
3842543486
3842543487
3842548578
ST 2/C-100 輸送段   3842994890
ST 2/C-H 輸送段    3842994973
遮擋螺栓3842537353
遮擋螺栓鉆孔模板3842538972
型材封條，N10 鋁，經陽極氧化處理   3842523258
輸送段型材   3842532609
PA 導軌和滑軌型材   3842529933
輸送段型材   3842536793
轉接板套件   3842536801
導向型材   3842537890
膠帶輸送機
常用的膠帶輸送機可分為:普通帆布芯膠帶輸送機、鋼繩芯高強度膠帶輸機、全防爆下運膠帶輸送機、難燃型膠帶輸送機、雙速雙運膠帶輸送機、可逆移動式膠帶輸送機、耐寒膠帶輸送機等等。
皮帶輸送機主要由機架、輸送皮帶、皮帶輥筒、張緊裝置、傳動裝置等組成帶式輸送機又稱膠帶輸送機，廣泛應用于家電、電子、電器、機械、煙草、注塑、郵電、印刷、食品等各行各業，物件的組裝、檢測、調試、包裝及運輸?shù)取?br />
輸送機械按使用的用途分可以分為：散料輸送機械(如:帶式輸送機\螺旋輸送機\斗式提升機\大傾角輸送機等)和物流輸送機械（如:流水線,流水線設備,輸送線,懸掛輸送線,升降機,氣動升降機,齒條式升降機,剪叉式,升降機,輥道輸送機,升降機）。

帶式輸送機
帶式輸送機由驅動裝置拉緊裝置輸送帶中部構架和托輥組成輸送帶作為牽引和承載構件，借以連續輸送散碎物料或成件品。

帶式輸送機是一種摩擦驅動以連續方式運輸物料的機械。應用它，可以將物料在一定的輸送線上，從初的供料點到終的卸料點間形成一種物料的輸送流程。它既可以進行碎散物料的輸送，也可以進行成件物品的輸送。除進行純粹的物料輸送外，還可以與各工業企業生產流程中的工藝過程的要求相配合，形成有節奏的流水作業運輸線。所以帶式輸送機廣泛應用于現代化的各種工業企業中。


螺旋輸送機俗稱絞龍，適用于顆粒或粉狀物料的水平輸送，傾斜輸送，垂直輸送等形式。輸送距離根據畸形不同而不同，一般從2米到70米。
輸送原理：旋轉的螺旋葉片將物料推移而進行螺旋輸送機輸送。使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。
結構特點：螺旋輸送機旋轉軸上焊有螺旋葉片，葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，在機長較長時，應加中間吊掛軸承。
雙螺旋輸送機就是有兩根分別焊有旋轉葉片的旋轉軸的螺旋輸送機。說白了，就是把兩個螺旋輸送機有機的結合在一起，組成一臺螺旋輸送機。
螺旋輸送機旋轉軸的旋向，決定了物料的輸送方向，但一般螺旋輸送機在設計時都是按照單項輸送來設計旋轉葉片的。當反向輸送時，會大大降低輸送機的使用壽命。



線體輸送可根據工藝要求選用：普通連續運行、節拍運行、變速運行等多種控制方式；線體因地制宜選用：直線、彎道、斜坡等線體形式 輸送設備包括：皮帶輸送機也叫帶式輸送機或膠帶輸送機等，是組成有節奏的流水作業線所不可缺少的經濟型物流輸送設備。皮帶機按其輸送能力可分為重型皮帶機如礦用皮帶輸送機，輕型皮帶機如用在電子塑料，食品輕工，化工醫藥等行業。

皮帶輸送機具有輸送能力強，輸送距離遠，結構簡單易于維護，能方便地實行程序化控制和自動化操作。運用輸送帶的連續或間歇運動來輸送100KG以下的物品或粉狀、顆狀物品，其運行高速、平穩，噪音低，并可以上下坡傳送。

帶式輸送機是一種摩擦驅動以連續方式運輸物料的機械。主要由機架、輸送帶、托輥、滾筒、張緊裝置、傳動裝置等組成。它可以將物料在一定的輸送線上，從初的供料點到終的卸料點間形成一種物料的輸送流程。它既可以進行碎散物料的輸送，也可以進行成件物品的輸送。除進行純粹的物料輸送外，還可以與各工業企業生產流程中的工藝過程的要求相配合，形成有節奏的流水作業運輸線。

膠帶輸送機又稱皮帶輸送機，輸送帶根據摩擦傳動原理而運動，適用于輸送易于掏取的粉狀、粒狀、小塊狀的低磨琢性物料及袋裝物料，如煤、碎石、砂、水泥、化肥、糧食等。膠帶輸送機可在環境溫度-20℃至 40℃范圍內使用，被送物料溫度小于60℃。其機長及裝配形式可根據用戶要求確定，傳動可用電滾筒，也可用帶驅動架的驅動裝置。

帶式輸送機主要由兩個端點滾筒及緊套其上的閉合輸送帶組成。帶動輸送帶轉動的滾筒稱為驅動滾筒（傳動滾筒）；另一個僅在于改變輸送帶運動方向的滾筒稱為改向滾筒。驅動滾筒由電動機通過減速器驅動，輸送帶依靠驅動滾筒與輸送帶之間的摩擦力拖動。驅動滾筒一般都裝在卸料端，以增大牽引力，有利于拖動。物料由喂料端喂入，落在轉動的輸送帶上，依靠輸送帶摩擦帶動運送到卸料端卸出。

帶式輸送機是煤礦理想的高效連續運輸設備，與其他運輸設備（如機車類）相比，具有輸送距離長、運量大、連續輸送等優點，而且運行可靠，易于實現自動化和集中化控制，尤其對高產高效礦井，帶式輸送機已成為煤炭開采機電一體化技術與裝備的關鍵設備。
帶式輸送機主要特點是機身可以很方便的伸縮，設有儲帶倉，機尾可隨采煤工作面的推進伸長或縮短，結構緊湊，可不設基礎，直接在巷道底板上鋪設，機架輕巧，拆裝十分方便。當輸送能力和運距較大時，可配中間驅動裝置來滿足要求。根據輸送工藝的要求，可以單輸送，也可多機組合成水平或傾斜的運輸系統來輸送物料。
帶式輸送機廣泛地應用在冶金、煤炭、交通、水電、化工等部門，是因為它具有輸送量大、結構簡單、維修方便、成本低、通用性強等優點。
帶式輸送機還應用于建材、電力、輕工、糧食、港口、船舶等部門。

帶式輸送機動力消耗低。由于物料與輸送帶幾乎無相對移動，不僅使運行阻力小（約為刮板輸送機的1/3-1/5），而且對貨載的磨損和破碎均小，生產率高。這些均有利于降低生產成本。
帶式輸送機的輸送線路適應性強又靈活。線路長度根據需要而定．短則幾米，長可達10km以上。可以安裝在小型隧道內，也可以架設在地面交通混亂和危險地區的上空。
