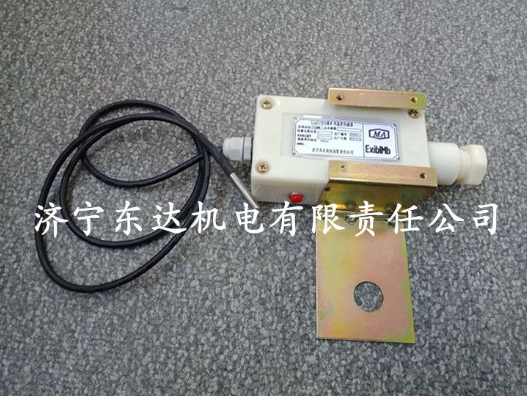

GWD100煤礦用溫度傳感器概 述

1. 1用途及適用范圍：GWD100煤礦用溫度傳感器（以下簡稱傳感器）為礦用本質安全型電氣設備，該傳感器適用于煤礦井下、露天煤礦、選煤廠等工作場所，作為監測帶式輸送機輸送帶溫度之用。

2.特點：傳感器體積小，重量輕，便于安裝，性能穩定，維護簡單。

二、產品分類

1.防爆型式及標志

防爆型式：礦用本質安全型；

3.外形尺寸：150mm?62mm?42mm；

4.重量：0.2kg。

5.本安參數：U i：DC12.5V；I i：1.5安；C i：0uF；L i：OmH；

工作電壓：12V，工作電流：≤100mA。

三、使用環境條件

1.傳感器在下列環境條件下應能正常工作

a)環境溫度：0℃～ 40℃；

b)相對濕度：不大于96%（ 25℃）；

c)大氣壓力：80kPa～106kPa；

d)煤礦井下有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。

2.傳感器能承受的最惡劣和安裝貯運條件為：

a)高溫： 60℃；

b)低溫：-40℃；

d)振動：加速度50m/s

e)沖擊：峰值加速度500m/s

四、結構特征及工作原理

1.結構特征：傳感器由外殼、溫度探頭、接線端子等部分組成。

2.工作原理：傳感器的溫度傳感元件為LM35,其將溫度信號轉變為對應的電壓信號或開關量信號送至可編程控制箱，通過PLC控制輸出相應的控制信號。當溫度達到報警值時，可編程控制箱控制電磁閥動作灑水。電壓量信號時通過設定可將溫度保護整定在不同的數值（0℃～100℃），實現超溫保護；開關量信號溫度保護值為60℃?2℃。

五、基本性能

1.動作溫度：在0℃～100℃范圍內可調。

2.動作點出廠默認設定在60℃，誤差：?2℃。

3.信號輸出方式：

a)一組電壓信號：（0～2）V；

b)一組高低電平信號：高電平≥9V，低電平≤3V。

4.動作性能當被測點溫度超過設定溫度時，傳感器連接的控制箱語音報警；當被測點溫度低于設定溫度時，傳感器連接的控制箱語音不報警。
